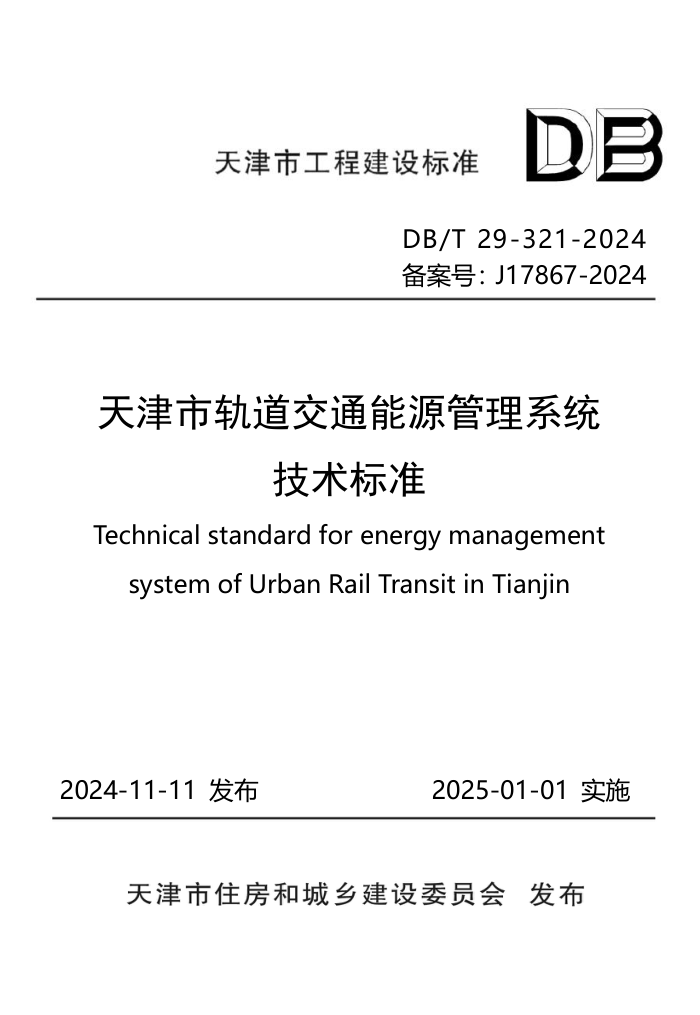

DB/T 29-321-2024
备案号：J17867-2024
天津市轨道交通能源管理系统
技术标准
Technical standard for energy management
system of Urban Rail Transit in Tianjin
2024-11-11 发布
2025-01-01 实施
天津市工程建设标准
天津市轨道交通能源管理系统技术标准
Technical standard for energy management
system of Urban Rail Transit in Tianjin
DB/T29-321-2024
J17867-2024
主编单位：天津轨道交通集团有限公司
天津市政工程设计研究总院有限公司
批准部门：天津市住房和城乡建设委员会
实施日期：2025 年 01 月 01 日
2024 天 津
标准
津住建设函[2024]305 号
各有关单位：
根据《市住房城乡建设委关于下达 2022 年天津市工程建设地
方标准编制计划的通知》（津住建设函[2022]12 号）要求，天津轨
道交通集团有限公司、天津市政工程设计研究总院有限公司等单位
编制完成了《天津市轨道交通能源管理系统技术标准》，经市住房
城乡建设委组织专家评审通过，现批准为天津市工程建设地方标准，
编号为 DB/T 29-321-2024，自 2025 年 1 月 1 日起实施。
各相关单位在实施过程中如有意见和建议，请及时反馈给天津
轨道交通集团有限公司、天津市政工程设计研究总院有限公司。
本标准由天津市住房和城乡建设委员会负责管理，天津轨道交
通集团有限公司、天津市政工程设计研究总院有限公司负责具体技
术内容的解释。
天津市住房和城乡建设委员会
2024 年 11 月 11 日
标准
前
言
根据《市住房城乡建设委关于下达2022年天津市工程建设地方
标准编制计划的通知》（津住建设函[2022]12号）要求，编制组经
调查研究，总结实践经验，同时参考了现行的国内相关技术标准、
规范，经反复论证与修改，制订本标准。
本标准共分为10章，包括总则，术语，系统设计，计量装置设
置要求，软件设计要求，接口设计要求，其他配套设计要求，施工
安装与调试，工程验收，运行维护。
本标准由天津市住房和城乡建设委员会发布，由天津轨道交通
集团有限公司、天津市政工程设计研究总院有限公司负责具体技术
内容的解释。执行过程中如有意见和建议，请寄至天津轨道交通集
团有限公司（地址：天津市西青区才智道36号，邮编：300000）
本 标 准 主 编 单 位: 天津轨道交通集团有限公司
天津市政工程设计研究总院有限公司
本 标 准 参 编 单 位: 天津津轨汇海科技发展有限公司
天津轨道交通线网管理有限公司
天津城市轨道咨询有限公司
天津三号线轨道交通运营有限公司
本标准主要起草人： 于秋波
高赟贤 王清永 钱 枫
左纯悦
杨振宁 常 利 李 利
钱广民
唐永建
王昶晔 高成琳 张衍鹏
邸鑫鹏 杨存哲 胡寿建
王文波
张洪树 康文正 陆 军
标准
朱宏飞
刘东东 李小林 李向辉
曾小旭
王会发 林小杰 陈 杉
何
杨 郭 庆 李 晨 韩 东
姚
瑶 李重志 温朋哲 安泽宇
本标准主要审查人：杨贵生
魏海洋
胡懿洲 于喜林 王传启
吕石磊 张志刚 宋超业
目
次
1
总
则.............................................................................................. 1
2
术
语.............................................................................................. 2
3
系统设计.......................................................................................... 4
3.1
一般规定................................................................................................4
3.2
系统架构................................................................................................4
3.3
系统功能................................................................................................5
3.4
系统性能................................................................................................8
4
计量装置设置要求.......................................................................... 9
4.1
一般规定................................................................................................9
4.2
智能水表................................................................................................9
4.3
智能燃气表、智能热（冷）量表......................................................10
4.4
智能电能表..........................................................................................11
5
软件设计要求................................................................................ 13
6
接口设计要求................................................................................ 14
7
其他配套设计要求........................................................................15
7.1
电源、防雷与接地要求......................................................................15
7.2
设备用房要求......................................................................................15
8
施工安装与调试............................................................................ 16
8.1
一般规定..............................................................................................16
8.2
设备安装..............................................................................................17
8.3
管线敷设..............................................................................................18
标准
8.4 调试......................................................................................................19
9 工程验收........................................................................................ 21
9.1 一般规定..............................................................................................21
9.2 系统设备进场质量验收......................................................................21
9.3 施工质量验收......................................................................................22
9.4 竣工验收..............................................................................................22
10 运行维护...................................................................................... 24
10.1 一般规定............................................................................................24
10.2 运行维护管理....................................................................................24
10.3 能耗数据分析....................................................................................25
10.4 电耗参考值........................................................................................26
附录 A 能耗数据表...........................................................................27
附录 B 系统接口...............................................................................32
附录 C 能源统计报表.......................................................................36
引用标准名录...................................................................................... 39
附:条文说明......................................................................................... 41
Contents
1 General Provisions............................................................................... 1
2 Terms....................................................................................................2
3 System Design......................................................................................4
3.1 General Requirements...................................................................................4
3.2 System Structure...........................................................................................4
3.3 System Function............................................................................................5
3.4 System Performance.................................................................................... .8
4 Setting Requirements of Metering device ......................................... 9
4.1 General Requirements...................................................................................9
4.2 Smart Water Meter........................................................................................9
4.3 Smart Gas Meter、Smart heat(cooling) Meter...........................................10
4.4 Smart electricity Meter............................................................................... 11
5 Design Requirements for Software....................................................13
6 Design Requirements for Interface....................................................14
7 Design Requirements for Others........................................................15
7.1 Electric Power Source、Lightning Protection and Grounding..................15
7.2 Equipment Rooms...................................................................................... 15
8 Construction installation and Commissioning...................................16
8.1 General Provisions......................................................................................16
8.2 Equipment Installation................................................................................17
标准
8.3 Pipeline Laying...........................................................................................18
8.4 Debugging...................................................................................................19
9 Engineering acceptance......................................................................21
9.1 General Provisions......................................................................................21
9.2 Quality Acceptance of System Equipment Upon Entry............................. 21
9.3 Construction Quality Acceptance...............................................................22
9.4 Completion Acceptance ............................................................................22
10 Operation and Maintenance............................................................. 24
10.1 General Provisions....................................................................................24
10.2 Operation and Maintenance Management................................................24
10.3 Energy Consumption Data Analysis.........................................................25
10.4 Referenced Value of Power Consumption ............................................. 26
Appendix A Energy consumption data table.........................................27
Appendix B System Interface............................................................... 32
Explanation Of Wording in this Standard.............................................36
List Of Quoted Standards ....................................................................39
Addition:Explanation Of Provisions ...................................................41
1
总
则
1.0.1
为指导本市轨道交通线路能源管理系统的建设，规范系统运
行与管理，促进线路绿色低碳运行和持续发展，制定本技术标准。
1.0.2
本标准适用于本市轨道交通线路新建或改扩建能源管理系
统的设计、建设和运营。
1.0.3
能源管理系统应通过合理的系统设计、设备配置、控制和管
理策略，降低单位能源消耗。
1.0.4
能源管理系统的建设和运营管理，除应符合本标准的规定外，
尚应符合国家、行业现行有关标准的规定。
1
标准
2
术
语
2.0.1
分类能耗 energy consumption of different sorts
根据轨道交通线路设备设施消耗的能源种类进行采集和整理
的能耗。
2.0.2
分项能耗 energy consumption of different items
对轨道交通线路设备设施消耗的各类能源，按用途采集和整理
的能耗。
2.0.3
能源管理系统 management system of energy resources
通过在轨道交通线路设备设施内安装分类和分项能耗计量装
置，实时采集和传输能耗数据，并具有实现相关能耗的在线监测、
动态分析、信息化管控和节能策略制定功能的软件和硬件系统的统
称。
2.0.4
能耗计量装置 metering device of energy consumption
用以度量轨道交通线路设备设施内各类能源消耗的仪表及辅
助设备的总称。
2.0.5
数据采集器 data acquisition unit
通过能耗计量装置实时采集能耗数据，并以标准通信接口进行
数据传输的装置。
2.0.6
智能水表 smart water meter
由传感与信号处理等单元构成，具有信息传输与交互、执行控
制等一种或多种功能的水量计量仪表。
2.0.7
智能燃气表 smart gas meter
由基表、修正仪（或积算器）、附加装置等单元构成，具有燃
气计量、信息存储及处理、状态提示、自动控制、信息远程交互和
2
安全管理等功能的燃气计量仪表。
2.0.8
智能热（冷）量表 smart heat（cooling） meter
由传感与信号处理等单元构成，具有测量及显示水流经热交换
系统所释放或吸收热（冷）能量功能的测量仪表。
2.0.9
智能电能表 smart electricity meter
由测量单元、数据处理单元、通信单元等组成，具有电能量计
量、信息存储及处理、实时监测、自动控制、信息交互等功能的电
能计量仪表。
2.0.10
线路车公里牵引电耗 traction power consumption per
kilometer of each vehicle
在统计报告期内，运营车辆每辆车（车厢）每公里所消耗的电
能。
2.0.11
车站单位建筑面积电耗 comprehensive power consumption
per unit building area of the station
在统计报告期内，各车站每平方米建筑面积所消耗的电能。
2.0.12
电耗参考值 referenced value of power consumption
在统计报告期内，轨道交通安全经济运行条件下，经过多次准
确重复测量所得到的轨道交通运营产生的电耗平均值。
3
标准
3
系统设计
3.1
一般规定
3.1.1
新建轨道交通线路应同步建设能源管理系统；既有轨道交通
线路应结合工程改造情况同步规划建设能源管理系统。
3.1.2
线路级能源管理系统规划与建设应符合线网级总体要求，线
网级系统宜结合线路建设和开通情况规划建设。
3.1.3
线路级能源管理系统构建应以运营管理需求为基础，按照能
耗分类和分项要求，对能源数据进行归类、统计和分析。
3.1.4
能源管理系统的建设不应影响各用能设备的既有功能或技
术指标。
3.1.5
能源管理系统应具备安全、可靠、可用、可扩充和使用灵活
的特性，并做到技术先进、经济合理、简洁实用。
3.1.6
系统采集的分类、分项能耗数据应符合附录 A 有关规定。
3.1.7
能源管理系统信息安全保护等级不应低于第二级，信息安全
建设内容应符合现行国家标准《信息安全技术 网络安全等级保护
基本要求》GB/T 22239 和现行国家标准《信息安全技术 网络安全
等级保护安全设计技术要求》GB/T 25070 的规定。
3.2
系统架构
3.2.1
新建线路能源管理系统应作为综合监控系统的子系统进行
集成，同时应配置线路中央级专用硬件设施；既有线路改、扩建时，
4
可独立建设能源管理系统。
3.2.2
系统宜采用分层、分布式体系架构，由线网中央级、线路中
央级，车站（车辆基地/停车场）管理级、现场级采集设备以及通
信网络构成。
3.2.3
线路中央级系统宜由服务器、数据存储设备、工作站、综合
显示屏、打印机、网络设备和不间断电源等组成。
3.2.4
车站级系统宜由工作站（兼服务器）、网络设备和不间断电
源等组成。
3.2.5
现场级系统设备宜由智能电能表、智能水表、智能燃气表、
智能热（冷）量表、数据采集器等能耗计量装置和数据采集设备构
成。
3.2.6
中央级局域网、车站级局域网及骨干网应采用工业以太网。
3.3
系统功能
3.3.1
线网中央级系统应实现监管线路中央级系统运行状态，具备
运营数据统计、分析和决策支持等功能。
3.3.2
线路中央级系统应具备能源数据采集功能，采集数据应包括
电耗数据、水耗数据、气耗数据、热（冷）量数据、油耗数据、可
再生能源数据、能耗设备运行时间和环境参数等。
3.3.3
线路中央级系统应具备数据处理、数据校正、拆分与合并以
及分类归纳与计算的功能。
3.3.4
线路中央级系统的能耗统计功能应符合下列规定：
1
具备分类、分项、分区域、分时段的能耗统计查询功能；
2
支持手动、自动生成日报表、月报表、年报表等各类报表；
3
报表支持格式定制。
3.3.5
线路中央级系统的能耗数据统计、分析功能应符合下列规定：
1
具备单位建筑面积综合能耗、制冷能耗、供暖能耗、照明能
5
标准
耗、动力设备能耗、单位客流量综合能耗、单位车公里综合能耗等
指标统计功能；
2
支持用户自行制定设置能耗指标统计功能；
3
具备区域能耗综合分析、建筑物能耗综合分析、分类能耗排
序分析、单位用电分项能耗分析、同类单位能耗横向对比和标杆单
位能耗对比等功能；
4
具备设备设施能耗水平、设备能源转换/利用效率的计算及
历史变化趋势分析功能；
5
支持基于设备对象和时间维度的设备能效指标对比分析功
能；
6
具备用能参数趋势分析功能，分析各用能参数趋势变化来辅
助诊断系统运行过程中的异常问题和用能规律；
7
支持单一制、阶梯制、分时制等多种计费方式；
8
具备各类能源费用成本统计以及费用占比分析功能。
3.3.6
线路中央级系统应具备综合报警和报警管理功能，实现对监
控对象关键运行参数、耗能量、能耗指标、数据突变等超标预警和
报警管理，对能源计量表计中断离线进行报警的功能。
3.3.7
线路中央级系统应具备综合展示功能，实现数据透视表、饼
图、柱状图、堆积柱状图、趋势曲线等数据图/表展示方式。
3.3.8
线路中央级系统的决策支持功能应符合下列规定：
1
具备成本费用预测、计划管理决策支持功能；
2
具备能源评估、运行管理策略支持功能；
3
具备建立符合现行国家标准《城市轨道交通能源消耗与排放
指标评价办法》GB/T 37420 的系统能源和设备能源平衡表的支持
功能；
4
具备对线路能源消耗所产生排放的温室气体中 CO2 和 CH4、
N2O 的二氧化碳当量排放强度进行折算、统计功能，统计周期宜采
用月或年。
6
3.3.9
线路中央级系统的其他功能应符合下列规定：
1
应具备事件管理功能，并应能在线查看实时事件信息和历史
事件，具备报警报表、事件报表及各类日志报表的生成和打印功能；
2
应具备对各类操作、事件、报警、日志、历史数据和文件进
行记录、保存、归档和查询功能；
3
应具备历史数据管理功能，可对历史数据记录进行处理、分
析、统计和存档；
4
应具备在线、离线的配置组态功能；
5
应具备网络管理和维护功能，实现网络管理、配置管理、网
络通信监控、故障报告、性能管理、安全管理、事件记录等操作；
6
应具备终端设备维护、维修管理功能，实现终端设备运行的
监视和维修、维护工作的管理；宜具有维护维修计划、维护维修工
单和设备台账等；
7
应具备培训管理系统功能；包括系统运行管理、操作、日常
维护、故障排除等业务的培训；培训管理系统可在线和离线运行，
并应具有相同的人机界面及功能；
8
应具备系统软件和数据的备份和恢复功能；
9
应具备对时功能，实现与通信系统子、母钟对时，并可通过
软件完成本系统内设备及电能表计的对时；
10
应具备系统安全管理功能，提供全面而安全的分级用户及
授权管理功能，确保系统的信息访问安全；
11
应具备数据库维护和管理功能。
3.3.10
现场级采集设备管理功能应符合下列规定：
1
支持数字仪表、数据采集器的增、减等操作；
2
支持数字仪表读数重置、读数矫正等特殊情况的信息处理，
保证数据的正常统计；
3
支持数字仪表的满码回滚功能。
7
标准
3.4
系统性能
3.4.1
系统的硬件、软件设备应便于维护且具有良好的容错能力。
3.4.2
线路中央级系统监控网络数据通信速率不宜低于 1000Mbps，
车站（车辆基地/停车场）级系统监控网络数据通信速率不宜低于
100Mbps。
3.4.3
系统的技术指标应符合下列要求：
1
服务器中央处理器、工作站中央处理器平均负荷率不应大于
30%；
2
网络负载率不应大于 40%；
3
数据参数传送时间不应大于 2s；
4
能耗数据采集时间间隔不应大于 15min；
5
系统平均无故障时间应大于 10,000 小时；
6
系统可用性指标应大于 99.98%。
8
4
计量装置设置要求
4.1
一般规定
4.1.1
各类计量装置应具备全数字传输功能，信息采集、传输、显
示应采用全数字方式。
4.1.2
各类计量装置的配置和布置应与运营管理需求相适应。
4.1.3
各类计量装置应按工业标准进行设计，并应适应轨道交通工
程环境。
4.1.4
各类计量装置安装前应完成表计计量校验。
4.1.5
各类计量装置应满足现行国家标准《用能单位能源计量器具
配备和管理通则》GB 17167 的相关要求。
4.2
智能水表
4.2.1
智能水表布置点位应符合下列规定：
1
一级水表：自来水、中水、再生水进户干管应单独配置；
2
二级水表：生产用水、生活用水和消防用水分支水管应单独
配置；
3
三级水表：空调冷冻站、水房、卫生间等主要用水设施可单
独配置。
4.2.2
智能水表性能应符合下列规定：
1
准确度等级：不低于 2.0 级；
9
标准
2
配置电子指示装置，显示内容应包括数字、状态、单位符号
等，显示位数应满足水表指示范围要求；
3
具备数据存储功能；
4
具备数据传输功能；传输数据至少应包含累计流量、瞬时流
量、运行状态、故障状态、水表身份等信息；
5
具备标准的通信接口和协议；推荐采用有线传输方式，在满
足安全等级需求下可采用无线方式传输；
6
其他性能和参数应符合现行国家标准《饮用冷水水表和热水
水表 第 1 部分：计量要求和技术要求》GB/T 778.1 和现行行业标
准《电子远传水表》CJ/T 224 的规定。
4.3
智能燃气表、智能热（冷）量表
4.3.1
智能燃气表布置点位应符合下列规定：
1
一级表计：燃气进户干管应独立配置；
2
