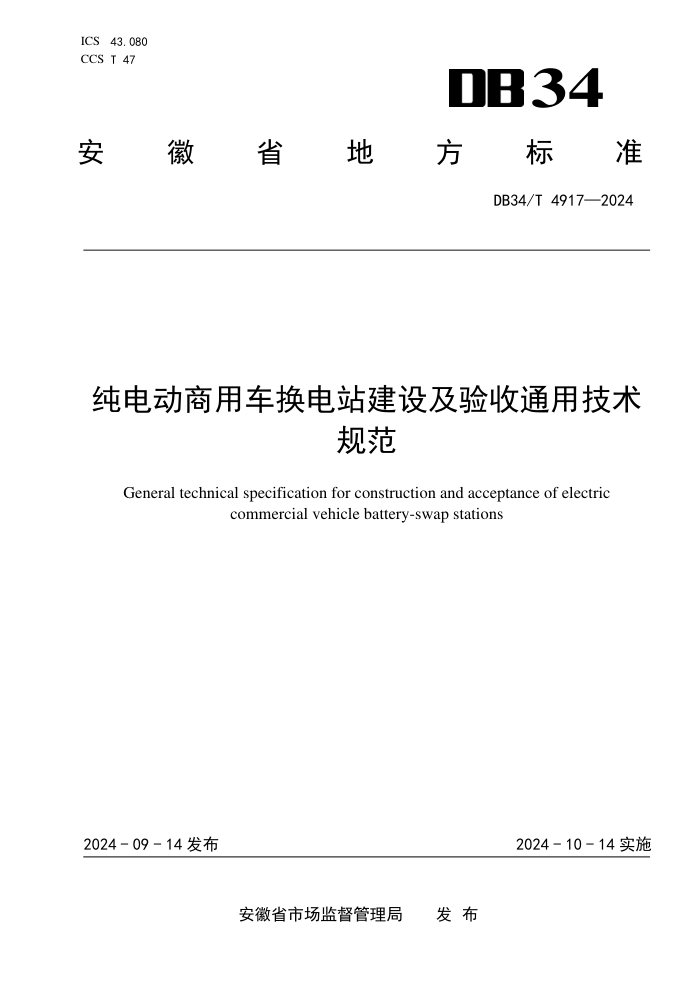

ICS 43.080
CCS T 47 34
安
徽 省 地 方 标 准
DB34/T 4917—2024
纯电动商用车换电站建设及验收通用技术
规范
General technical specification for construction and acceptance of electric
commercial vehicle battery-swap stations
2024 - 09 - 14 发布
2024 - 10 - 14 实施
安徽省市场监督管理局 发 布
.
DB34/T 4917—2024
前
言
本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由安徽省计量科学研究院提出。
本文件由安徽省市场监督管理局归口。
本文件起草单位：安徽省计量科学研究院、上海启源芯动力科技有限公司、上海融和智电新能源有
限公司、安徽启源焕电科技有限公司、上海玖行能源科技有限公司、上海融青新能源科技有限公司、四
川智锂智慧能源科技有限公司、安徽巨一科技股份有限公司。
本文件主要起草人：吴晓燕、罗浩亮、胡启迪、杨东辉、崔勇敢、张国俊、李立国、姬彦文。
I
DB34/T 4917—2024
纯电动商用车换电站建设及验收通用技术规范
1 范围
本文件规定了纯电动商用车换电站建设的基本原则、通用设施设备、专用设施设备、安全要求和验
收。
本文件适用于纯电动商用车换电站。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 2893 安全色
GB 2894-2008 安全标志及其使用导则
GB/T 7000.222 灯具 第2-22部分：特殊要求 应急照明灯具
GB/T 22239 信息安全技术 网络安全等级保护基本要求
GB/T 22240 信息安全技术 网络安全等级保护定级指南
GB/T 32895 电动汽车快换电池箱通信协议
GB/T 33341 电动汽车快换电池箱架通用技术要求
GB/T 41479 信息安全技术 网络数据处理安全要求
GB/T 51077-2015 电动汽车电池更换站设计规范
GB/T 51410 建筑防火封堵应用技术标准
DL/T 448 电能计量装置技术管理规程
NB/T 33001 电动汽车非车载传导式充电机技术条件
NB/T 33004 电动汽车充换电设施工程施工和竣工验收规范
NB/T 33005 电动汽车充电站及电池更换站监控系统技术规范
NB/T 33021 电动汽车非车载充放电装置技术条件
3 术语和定义
GB/T 29317—2021、GB/T 29772 界定的以及下列术语和定义适用于本文件。
电池更换站 battery swap station
为电动汽车提供电池更换服务的场所。
注： 又称换电站。
[来源：GB/T 29317—2021，7.2，有修改]
充电系统 charging system
由换电站内的所有充电设备、电缆及相关辅助设备组成的系统。
1
DB34/T 4917—2024
电池更换系统 battery swap system
实现电动汽车动力蓄电池更换的机械设备和电气设备组成的系统。
[来源：GB/T 29317—2021，8.1]
动力蓄电池箱 swappable battery system；SBS
由若干单体蓄电池或动力蓄电池模块、箱体、电池信息采集单元及相关电气、机械附件等构成的装
置。
注： 简称电池箱。
[来源：GB/T 29317—2021，8.1.1]
后背式换电 cab-back battery swap
通过整体更换安装于驾驶室后方的电池系统，实现车辆能源补给的方式。
[来源：QC/T 1201—2023，3.2]
预装式换电站 prefabricated battery swap station
采用模块化预装，经过系统性验证，现场可快速拼装的电池更换系统为纯电动商用车提供电池更换
服务的换电站。
注： 又称为撬装式换电站。
监控系统 monitoring system
应用信息、网络及通信技术，对电池更换站内设备运行状态和环境等进行监视、控制和管理的系统。
电池箱充电机 SBS charger
为电池更换站内动力蓄电池箱充电的专用充电设备。
注： 简称充电机。
[来源：GB/T 29317—2021，8.1.6]
消防处置区 fire fighting disposal area
换电站区域内设置的用于对热失控电池箱进行隔离和消防处置的区域。
消防转运装置 fire fighting transfer device
换电站区域内设置的用于将热失控电池箱转运至换电站外的移动装置。
4 基本原则
环境要求
换电站应满足以下运营及存储条件，有特殊要求的可单独定制：
a) 环境温度：-20℃～65℃；
b) 存储温度：-20℃～65℃；
c) 相对湿度：5％～99％；
d) 海拔高度：≤2000 m；
2
DB34/T 4917—2024
e) 抗风等级：≥12 级；
f) 抗震设防烈度：≥8 度。
选址及规划
4.2.1 换电站的选址应根据当地国土空间规划及电网规划、业务发展规划进行综合考虑。
4.2.2 换电站的选址应符合 GB/T 51077—2015 的 3.0.2 的要求。
4.2.3 换电站的区域规划和总布置应满足 GB/T 51077—2015 的 4.1、4.2、4.3 和 4.4 的要求。
4.2.4 换电站的选址面积宜能满足行车道、换电缓冲区域或停车位的设置要求。
节能与环保
4.3.1 换电站的建设宜使用节能技术降低能源消耗。
4.3.2 换电站宜具备能源监控系统，可对换电站的能源消耗数据进行采集。
4.3.3 换电站宜具备站网互动能力，在配电网负载率高、接纳能力紧张时，宜具备参与电网调峰、需
求响应等功能。
4.3.4 换电站宜设置地面冲洗水、工作间排水等污水贮水池，有条件时应接入市政管网。
5 通用设施设备
供配电系统
5.1.1 换电站的供配电系统应按照设计图纸进行安装施工，供电设备的安装应牢固可靠、标识明确、
内外清洁。
5.1.2 电缆的敷设应排列整齐、捆扎牢固、标识清晰，端接处长度应留有适当富余量，不得有扭绞、
压扁和保护层断裂等现象。电缆接入供电和用电设备柜时，应捆扎固定，不应对柜内端子或连接器产生
额外应力。
5.1.3 换电站宜分别配置独立的电量计量装置，分别计量站内电池系统充电电量及换电站运营电量。
5.1.4 供配电系统电能计量应符合 DL/T 448 的有关规定。
监控及通信系统
5.2.1 计算机、网络和通信等设备应按照设计图纸进行安装施工，监控系统各设备房间的设备布置、
线缆布放与其他设备或障碍物的距离必须满足检修、维护、消防及设计文件的要求。
5.2.2 监控系统功能和技术指标应符合 NB/T 33005 的有关规定。
5.2.3 监控系统使用外部网络进行数据采集、存储、传输、计算的，应符合 GB/T 22239、GB/T 22240
和 GB/T 41479 的相关规定。
标志
5.3.1 换电站的标志应符合规范性、系统性、醒目性、清晰性、协调性和安全性的要求。
5.3.2 换电站的标志应包含设施标志、禁止标志、警告标志、指令标志、提示标志、消防安全标志和
公共信息标志。
5.3.3 禁止标志、警告标志、指令标志和提示标志所用的颜色应符合 GB 2893 的相关要求。
5.3.4 禁止标志、警告标志、提示标志和指示标志需要増加辅助文字标志时，应符合 GB 2894-2008 的
4.5 的规定。
5.3.5 标志的制作材料应选用环保、安全、耐用、阻燃、防腐蚀和易于维护的材料。
3
DB34/T 4917—2024
5.3.6 设施标志、禁止标志、警告标志、提示标志应使用能够保证标志夜间识别功能的材料和方式，
通过提供照明光源、采用逆反射或自发光材料等方式确保标志清晰可辨。
5.3.7 标志应采用不易脱落的安装方式。
5.3.8 应对标志进行定期检查和维护，保证标志不变形、不褪色、不脱落。如标志有缺失、损坏或老
化等情况应及时进行更换，并应及时清洁标志外表，保持标志外观的整洁。
6 专用设施设备
换电设备
6.1.1 换电设备安装和施工应符合设计要求，并严格按照施工图安装接线，并符合 NB/T 33004 等相关
规定。
6.1.2 换电设备安装好后电缆沟（管）应可靠封堵，各类线管、电缆穿孔应用防火、阻燃材料封堵密
实，无缝隙。
6.1.3 电池箱吊具应能承受不低于 7 级的风力。
6.1.4 单次换电时长宜不超过 5 min。
快换电池箱架
6.2.1 快换电池箱架应符合 GB/T 33341 的相关要求。
6.2.2 快换电池箱架应具备检测电池存放状态的功能，宜具备温度报警功能。
6.2.3 快换电池箱架的设计强度应能满足预期承载的电池系统在换电过程中下落的冲击力。
换电站充电系统
6.3.1 换电站充电系统应具备远程接收控制信号对电池系统进行关机的能力。
6.3.2 换电站充电系统应能接收电池箱通信系统、充电机和消防系统的报警信息，并将报警信息上传
监控系统。
6.3.3 换电站充电系统对运行温度、可燃气体浓度、烟雾状态数据等分析，存在异常时按系统逻辑设
定，应形成预警或火灾自动报警信号，通过联动模块传输信号至消防系统自动启动消防设施。
6.3.4 当消防系统启动时，换电站充电系统应管理相关设备断开内外部电气主连接。当换电站充电系
统收到报警信息后，应根据系统设置立即采取相应措施。
电池箱通信系统
6.4.1 电池箱通信系统应符合 GB/T 32895 的相关要求。
6.4.2 电池箱通信系统应能满足在接受到断开指令后的 5 ms 内，断开与电池箱的连接。
充电机
6.5.1 充电机应具备待机、充电、充满等状态指示，宜具备输出电压、输出电流等运行参数显示。
6.5.2 功能和技术指标应参照 NB/T 33001、NB/T 33021 的相关要求。
6.5.3 充电机的动力交流电源侧和电池箱直流侧均应配置断路器。
车辆引导定位系统
6.6.1 换电站应具备车辆引导系统，可通过地面限位装置、显示屏、激光引导、声光提醒等方式辅助
车辆快速驶入换电工位。
4
DB34/T 4917—2024
6.6.2 换电站应具备车辆定位系统，可通过视觉定位、激光识别等手段，精准判断电池系统的位置信
息，辅助换电设备精准抓取换电电池系统。
7 安全要求
总体要求
7.1.1 以坚持“所有权（经营权）归谁、责任归谁”“安全自查、隐患自查、责任自负”为基本原则。
7.1.2 应贯彻“预防为主，防消结合”的方针，预防火灾和减少火灾危害，保障人身和财产安全。
换电站安全要求
7.2.1 换电站的消防设计应符合 GB/T 51077 的有关规定。
7.2.2 换电站应选址在室外。
7.2.3 换电站的电池充电区应具备电池热失控检测和识别功能，并应具备消防联动设计。当检测到电
池发生热失控时，应立即停止充电。
7.2.4 换电站应设置具备声光报警功能的烟雾探测报警系统，报警信号应传递至有人值班的值班室及
集控室。
7.2.5 预装式换电站宜具备电池快速隔离措施。
消防安全要求
7.3.1 防火分隔
7.3.1.1 有人员值守的空间应与其他空间进行完整的分隔，孔洞、缝隙等应采用相应等级的不燃材料
进行封堵，应符合 GB/T 51410 的相关要求。
7.3.1.2 应采取有效的隔离措施并设置醒目的警示标志，防止无关人员进入换电站。
7.3.2 消防设施和器材
7.3.2.1 火灾自动报警系统
7.3.2.1.1 火灾自动报警及其联动控制系统，应具备监控管理、故障报警、信息显示、查询打印及信
息上传等功能。
7.3.2.1.2 火灾自动报警系统应设有手动和自动两种触发装置。
7.3.2.1.3 火灾报警信号确认后，换电设备应自动将热失控电池箱转运至换电站外或消防处置区。
7.3.2.2 消防处置区和消防转运装置
7.3.2.2.1 消防处置区与换电站之间的安全距离宜不小于 1.0 m；当安全距离小于 5.0 m 时，换电站
与消防处置区相对位置的外壳部分应使用防火隔热材料。
7.3.2.2.2 冬季气温低于冰点的换电站可不设置故障电池水池。水池应处于满水状态，水池体积应能
完全淹没一个故障电池。
7.3.2.2.3 可采用换电装置用于消防转运。
7.3.2.2.4 设置消防转运装置的换电站可不设置自动灭火系统。消防转运装置应具备在 3 min 内将事
故电池转移致消防处置区的能力。
7.3.2.2.5 人工操作消防转运装置时，应采取防火防爆或隔离措施确保工作人员自身安全；无人操作
消防转运装置时，应确保消防转运装置安全可靠工作。
5
DB34/T 4917—2024
7.3.2.3 应急照明设施
7.3.2.3.1 消防应急照明灯具应符合 GB/T 7000.222 的要求。
7.3.2.3.2 换电间、配电室(房)、监控室应设置消防应急照明灯具，其作业面的最低照度应不低于正
常照明的照度，连续供电时间应不少于 90 min。
7.3.2.3.3 换电主站房内的疏散走道和设备检修通道应设置消防应急照明灯具。
7.3.2.3.4 换电站区域内建筑的安全出入口和疏散门的正上方，疏散走道及其转角处距离地面高度 1
m 以下的墙面或地面上，应按照要求设置消防应急标志灯具。
7.3.2.3.5 换电站内的设备宜选用自带背景灯的显示屏或自设感应式照明的设备。
8 验收要求
一般程序
设备验收组和资料审查组按照 8.2、8.3 的要求，对各自分工范围的内容进行验收，填写相应验收
表格。
设备验收
8.2.1 设备验收应按表 1 列出的检验项目进行现场检验，并做好记录。
8.2.2 所有检验项目均合格方才合格，否则为不合格。
表1 设备验收表
序号 检验类别 检验项目 检验方法 判定依据 是否合格
1 通用设施设备 供配电系统 目检 见5.1
2 监控及通信系统 目检、测试 见5.2
3 标志 目检 见5.3
4 专用设施设备 换电设备 目检、测试 见6.1
5 快换电池箱架 目检、测试 见6.2
6 换电站充电系统 目检、测试 见6.3
7 电池箱通信系统 目检、测试 见6.4
8 充电机 目检、测试 见6.5
9 车辆引导定位系统 目检、测试 见6.6
10 安全要求 换电站安全 目检、测试 见7.2
11 消防安全 目检、测试 见7.3
资料审查
8.3.1 资料审查应按照表 2 列出的资料进行审查，并做好记录。
8.3.2 所有审查资料均合格方才合格，否则为不合格。
6
DB34/T 4917—2024
表2 资料审查表
序号 资料 类别 是否合格
1 发货、到货清单 归档纸质版，电子版
2 外壳合格证 归档纸质版，电子版
3 换电设备产品合格证、出厂试验报告 归档纸质版，电子版
4 换电站充电机合格证 归档纸质版，电子版
5 换电站充电机出厂检测报告，型式试验报告 归档纸质版，电子版
6 消防器材合格证、出厂试验报告 归档纸质版，电子版
7 换电站安装指导手册 电子版
8 换电设备安装工艺流程 电子版
9 换电设备安装质量验收记录 归档纸质版，电子版
10 换电站外壳安装质量验收记录 归档纸质版，电子版
11 换电站充电机安装质量验收记录 归档纸质版，电子版
12 换电站调试手册 电子版
13 换电站调试报告 归档纸质版，电子版
14 车、站联调记录 归档纸质版，电子版
15 全套图纸资料 （包含各系统电气原理图、接线图，网络设备接线表、拓扑图 等） 现场纸质版，归档纸质版，电子版
16 换电设备使用保养维护说明书 现场纸质版，归档纸质版，电子版
17 换电站充换电系统使用说明书 现场纸质版，归档纸质版，电子版
18 换电站站控系统使用说明书 现场纸质版，归档纸质版，电子版
19 换电站日常维护手册 现场纸质版，归档纸质版，电子版
20 换电站验收单 归档纸质版，电子版
21 设备移交单 归档纸质版，电子版
7
DB34/T 4917—2024
参 考 文 献
[1] GB/T 29317-2021 电动汽车充换电设施 术语
[2] GB/T 29772-2013 电动汽车电池更换站通用技术要求
