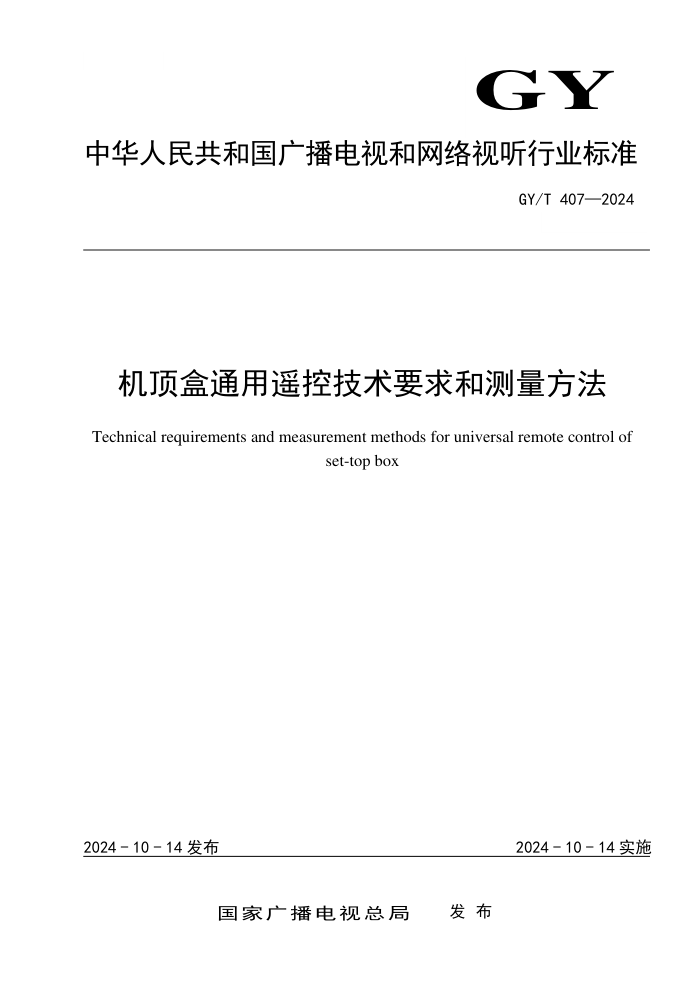

GY
中华人民共和国广播电视和网络视听行业标准
GY/T 407—2024



机顶盒通用遥控技术要求和测量方法
Technical requirements and measurement methods for universal remote control of
set-top box






2024 - 10 - 14 发布
2024 - 10 - 14 实施
国家广播电视总局 发 布
GY/T 407—2024

I
目 次
前言 ..................................................................................Ⅲ
引言 ...................................................................................V
1 范围 ................................................................................1
2 规范性引用文件 ......................................................................1
3 术语和定义 ..........................................................................1
4 缩略语 ..............................................................................2
5 基本功能和性能要求 ..................................................................2
5.1 三模通用遥控器 ..................................................................2
5.2 机顶盒 ..........................................................................5
6 红外功能要求 ........................................................................7
6.1 红外协议 ........................................................................7
6.2 红外学习电视机遥控器 ............................................................9
7 蓝牙和星闪功能要求 ..................................................................9
7.1 基础协议 ........................................................................9
7.2 配对连接 ........................................................................9
7.3 语音控制 .......................................................................10
7.4 三模通用遥控器升级 .............................................................10
7.5 三模通用遥控器查找 .............................................................10
7.6 三模通用遥控器认证 .............................................................10
7.7 适配器扩展 .....................................................................10
8 测量方法 ...........................................................................11
8.1 测量条件 .......................................................................11
8.2 基本功能和性能 .................................................................11
8.3 红外功能 .......................................................................20
8.4 蓝牙和星闪功能 .................................................................21
附录 A（规范性） 服务定义 .............................................................27
附录 B（规范性） 按键功能和遥控指令 ...................................................30
附录 C（规范性） 配对连接 .............................................................36
C.1 广播内容 .......................................................................36
C.2 工作状态 .......................................................................37
C.3 低时延模式 .....................................................................38
C.4 解除配对 .......................................................................40
附录 D（规范性） 语音控制 .............................................................42
GY/T 407—2024
II
D.1 语音传输 .......................................................................42
D.2 语音数据格式 ...................................................................43
D.3 语音应用接收数据格式 ...........................................................48
D.4 语音控制流程 ...................................................................48
附录 E（规范性） 三模通用遥控器升级 ...................................................51
E.1 三模通用遥控器升级协议 .........................................................51
E.2 固件更新 .......................................................................60
E.3 遥控基础信息 ...............................................................61
附录 F（规范性） 三模通用遥控器查找 ...................................................77
F.1 基本要求 .......................................................................77
F.2 查找功能开关 ...................................................................77
F.3 告警查找 .......................................................................77
F.4 定位查找 .......................................................................77
附录 G（规范性） 星闪设备业务层认证 ...................................................78
G.1 认证方式 .......................................................................78
G.2 认证属性定义 ...................................................................78
G.3 认证协议格式 ...................................................................78
G.4 认证协议流程 ...................................................................79
附录 H（规范性） 适配器 ...............................................................82
附录 I（资料性） 红外遥控基础信息文件格式示例 .........................................86
I.1 PW 编码示例 .....................................................................86
I.2 BP 编码示例 .....................................................................92
I.3 ref_col_index 与实际列序号不一致时的 PW 编码示例 ................................ 100
附录 J（资料性） CRC 代码示例和 MD5 代码及参数示例 .................................... 109
J.1 CRC16 代码示例 ................................................................. 109
J.2 CRC32 代码示例 ................................................................. 109
J.3 MD5 代码示例 ................................................................... 110
参考文献 ............................................................................. 115

GY/T 407—2024

III
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件由全国广播电影电视标准化技术委员会（SAC/TC 239）归口。
本文件起草单位：国家广播电视总局广播电视规划院、中国电子技术标准化研究院、中国电子视
像行业协会、国家广播电视总局广播电视科学研究院、中国广电网络股份有限公司、中移（杭州）信
息技术有限公司、联通视频科技有限公司、中广融合智能终端科技有限公司、海信视像科技股份有限
公司、康佳集团股份有限公司、深圳创维-RGB电子有限公司、TCL科技集团股份有限公司、青岛海尔多
媒体有限公司、四川长虹电器股份有限公司、乐融智家（北京）科技发展有限公司、华数传媒网络有
限公司、江苏省广电有线信息网络股份有限公司、北京歌华有线电视网络股份有限公司、海思技术有
限公司、上海数字电视国家工程研究中心有限公司、杭州微纳科技股份有限公司、深圳市茁壮网络股
份有限公司、北京赛科世纪科技股份有限公司、科大讯飞股份有限公司、深圳市中易腾达科技股份有
限公司。
本文件主要起草人：刘骏、高杨、李俊敏、董桂官、吴雪松、沈伯昊、杨绿林、史培宁、彭健锋、
施玉海、李继龙、王野秋、吴则栋、谢波、罗红、甄林、林琳、王鹏、刘刚、薛如飞、杨娟、沈润渊、
陈益军、林敏强、赵曈、金立平、李子建、李宏伟、黄俊杰、邹文婷、雷旭东、李记伟、刘燚美、马振
洲、邹海川、张鹏飞、谢子晨、边海文、乔勇、王蓉、管云峰、姚天赐、陈允辉、谢永澄、徐佳宏、赵
博文、李祥秋、陆春亮、赵晓画、罗宏洲、钟德。





GY/T 407—2024

V
引 言
本文件的发布机构提请注意，声明符合本文件时，可能涉及到5.1、7.2、附录C、D、E、G的专利的
使用。专利列表如下：
序号
章条编号
专利号
专利名称
专利权利人
1
5.1.2.2
CN202211350145.
5
数据传输方法和相关产品
华为技术有限公司
2
7.2
CN202180090430.
5
一种资源协商方法
华为技术有限公司
3
附录 C.1
CN202211020745.
5
发送与接收信息的方法、通信装置及系
统
华为技术有限公司
4
附录 C.1
CN202110878581
用于设备连接的方法、电子设备和系统
华为技术有限公司
5
附录 C.1
CN202110897345
设备发现方法和装置
华为技术有限公司
6
附录 C.2
CN202110953832
一种通信处理方法、系统及通信节点
联想（北京）有限公司
7
附录 D.1
CN202111250881
传输通道的重配置方法、装置和电子设
备
华为技术有限公司
8
附录 D，E，
G
CN202110883107
一种基于无线短距通信协议架构的装置
及电子设备
华为技术有限公司

本文件的发布机构对于该专利的真实性、有效性和范围无任何立场。
该专利持有人已向本文件的发布机构承诺，他愿意同任何申请人在合理且无歧视的条款或条件下，
就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。相关专利信息可以通过以
下联系方式获得：
联 系 人：甄斌
通讯地址：北京市海淀区东北旺西路58号院东侧1号楼
邮政编码：100193
电 话：13436675370
传 真：010-59610169
请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利
的责任。
GY/T 407—2024

1
机顶盒通用遥控技术要求和测量方法
1 范围
本文件规定了机顶盒配发的三模通用遥控器和机顶盒遥控方面的技术要求和测量方法。
本文件适用于机顶盒配发的三模通用遥控器和机顶盒的开发、生产、应用和测量。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 14960—2017 电视广播接收机用红外遥控器发射器技术要求和测试方法
GB/T 18284—2000 快速响应矩阵码
T/XS 10002—2023 星闪无线通信系统 接入层 低功耗技术要求和测试方法 V1.0
T/XS 30006—2023 星闪无线通信 基础应用层 低延迟低复杂度高清音频编解码技术规范
3 术语和定义
下列术语和定义适用于本文件。
3.1
三模通用遥控器 three mode universal remote control equipment
采用红外、蓝牙和星闪无线技术，同时具备控制电视机和机顶盒能力的遥控器。
3.2
通用遥控目标 universal remote control target
可被三模通用遥控器控制的机顶盒和电视机。
3.3
通用遥控终端 universal remote control terminal
三模通用遥控器和通用遥控目标的总称。
3.4
适配器 dongle
扩展通用遥控目标蓝牙或星闪连接能力的设备。
3.5
升级主机 upgrade host
为三模通用遥控器提供升级服务的设备，如机顶盒、电视机、移动终端等。
3.6
遥控基础信息 remote control basic information
能实现对通用遥控目标进行控制的必要信息，如按键键值、协议格式等。
GY/T 407—2024
2
4 缩略语
下列缩略语适用于本文件。
ADPCM 自适应差值脉冲编码调制（Adaptive Differential Pulse Code Modulation）
AES 高级加密标准（Advanced Encryption Standard）
CRC 循环冗余校验（Cyclic Redundancy Check）
ECDH 椭圆曲线迪菲-赫尔曼密钥交换（Elliptic Curve Diffie–Hellman key exchange）
GATT 通用属性文件（Generic Attribute profile）
GFSK 高斯频移键控（Gaussian Frequency Shift Keying）
HID 人机交互的设备（Human Interface Device）
L2HC 低延迟低复杂度高清音频编解码（Low Latency Low Complexity High Resolution Audio
Codec）
PCM 脉冲编码调制（Pulse Code Modulation）
PER 误包率（Packet Error Rate）
PSK 预共享密钥（Pre-shared Key）
QPSK 正交相移键控（Quadrature Phase Shift Keying）
SBC 子带编码（Subband Coding）
UAC 通用串行总线音频类（USB Audio Class）
USB 通用串行总线（Universal Serial Bus）
UUID 通用唯一识别码（Universally Unique Identifier）
8PSK 8 相位相移键控（8 Phase Shift Keying）
5 基本功能和性能要求
5.1 三模通用遥控器
5.1.1 基本功能
5.1.1.1 遥控方式
三模通用遥控器应支持基于红外、蓝牙、星闪的 3 种遥控方式。
5.1.1.2 开机方式
三模通用遥控器应支持以下三种开机方式。
a) 向通用遥控目标发送红外指令，实现通用遥控目标开机。
b) 与待机时具备建立蓝牙或星闪连接能力的通用遥控目标回连后，发送蓝牙或星闪指令，实现通
用遥控目标开机。
c) 向待机时不具备建立蓝牙或星闪连接能力的通用遥控目标发送唤醒广播并建立连接后，实现
通用遥控目标开机。
三模通用遥控器应支持从机顶盒获取表 A.1 中规定的开机方式属性。
5.1.1.3 按键控制
5.1.1.3.1 当前活跃设备判断
三模通用遥控器可获取电视机提供的符合表 A.1 的信源通道状态属性时，应按照以下规则判断当
GY/T 407—2024

3
前活跃设备。
a) 当信源通道状态属性是电视机或其他时，当前活跃设备为电视机。
b) 当信源通道状态属性是外部直播信源时，当前活跃设备为机顶盒。
三模通用遥控器无法获取电视机提供的信源通道状态属性时，三模通用遥控器应在按“电视机业务”
键后判断当前活跃设备为电视机，在按“直播业务”键后判断当前活跃设备为机顶盒，“电视机业务”
键和“直播业务”键描述应符合表 B.1 的规定。
5.1.1.3.2 当前焦点设备判断
三模通用遥控器可获取电视机提供的符合表 A.1 的信源通道状态属性和信源全屏状态属性时，应
按照以下规则判断当前焦点设备。
a) 当信源通道状态属性是电视机或其他时，当前焦点设备为电视机。
b) 当信源通道状态属性是外部直播信源且信源全屏状态属性为仅信源内容时，当前焦点设备为
机顶盒。
c) 当信源通道状态属性是外部直播信源且信源全屏状态属性为电视机浮窗时，当前焦点设备为
电视机。
三模通用遥控器无法获取电视机提供的信源通道状态属性和信源全屏状态属性时，三模通用遥控
器应支持通过按“电视机业务”键判断当前焦点设备为电视机，通过按“直播业务”键判断当前焦点设
备为机顶盒。
5.1.1.3.3 按键功能
三模通用遥控器应支持电视机和机顶盒的同时控制。应支持“双红外”“双星闪”“蓝牙+星闪”
“红外+蓝牙”“红外+星闪”控制方式组合，可支持“双蓝牙”控制方式组合。
按键功能应符合表 B.1 的规定。表 B.1 中未规定的按键，功能可自行定义。
5.1.1.4 恢复出厂设置
三模通用遥控器宜支持恢复出厂设置功能。同时长按“主页”键和“音量-”键 3s 指示灯快闪，三
模通用遥控器应进入待恢复出厂模式；进入该模式 10s 内，按下“确认”键指示灯应常亮 2s 后熄灭，
此时三模通用遥控器应恢复至出厂时的默认状态；三模通用遥控器处于待恢复出厂模式状态时，按其他
按键或 10s 内无操作则退出该模式。
5.1.1.5 状态服务
三模通用遥控器应支持通过符合表 A.1 的基本信息类属性向通用遥控目标提供信息，宜支持通过
符合表 A.1 的欠压状态属性向机顶盒提供欠压状态。
5.1.2 基本性能
5.1.2.1 基础性能
基础性能应符合表 1 的要求。
表 1 基础性能
序号
项目
指标
1
供电电压
2.2V～3.6V DC（干电池），3.0V～5.0V DC（锂电池）
2
外观
应符合 GB/T 14960—2017 中 4.1 的要求
GY/T 407—2024
4
表 2（续）
序号
项目
指标
3
标志
应符合 GB/T 14960—2017 中 4.2 的要求
4
铭牌
应符合 GB/T 14960—2017 中 4.3 的要求
5
使用说明
应符合 GB/T 14960—2017 中 4.4 的要求
6
耐温水
应符合 GB/T 14960—2017 中 4.5 的要求
7
字符、标志及涂饰部分的附着力
应符合 GB/T 14960—2017 中 4.6 的要求
8
耐溶剂性
应符合 GB/T 14960—2017 中 4.7 的要求
9
按键高度
应符合 GB/T 14960—2017 中 4.15 的要求
10
按压按键工作时的负荷力
应符合 GB/T 14960—2017 中 4.16 的要求
11
按压强度
应符合 GB/T 14960—2017 中 4.17 的要求
12
按键的复位
应符合 GB/T 14960—2017 中 4.18 的要求
13
按键的负荷寿命
应符合 GB/T 14960—2017 中 4.19 的要求
14
遥控器整体的耐压强度
应符合 GB/T 14960—2017 中 4.20 的要求
15
电源盖板（包括滑动或平开盖
板）的插拔寿命
应符合 GB/T 14960—2017 中 4.21 的要求
5.1.2.2 红外
遥控器红外基本性能应符合表 2 的要求。
表 2 遥控器红外基本性能
序号
项目
性能要求
1
电流
≤30mA
2
遥控器的红外光峰值辐照度
应符合 GB/T 14960—2017 中 4.8 的要求
3
指向性
应符合 GB/T 14960—2017 中 4.9 的要求
4
遥控器在欠压条件下的红外光峰
值辐照度
应符合 GB/T 14960—2017 中 4.10 的要求
5
遥控器在欠压条件下的指向性
应符合 GB/T 14960—2017 中 4.11 的要求
5.1.2.3 蓝牙和星闪
蓝牙和星闪基本性能应符合表 3 的要求。
表 3 蓝牙和星闪基本性能
序号
项目
指标
1
电流
待机平均电流≤65μA（连接单个设
备）
待机平均电流≤110μA（同
时连接两个设备）
休眠平均电流≤20μA（无连接）
按键平均电流≤10mA
语音平均电流≤15mA
2
发射功率
≥2dBm
GY/T 407—2024

5
表 3（续）
序号
项目
指标
3
初始频率偏移（fo）
-30kHz≤fo≤30kHz
4
整机接收灵敏度
GFSK 信号，带宽 1MHz，有效载荷字节长度为 256 字节，初传 PER≤
30%的情况下，整机接收灵敏度≤-89dBm
5
频段内选择性
有效载荷长度为 256 字节，初传 PER 小于等于 30%的情况下，频段内
选择性应符合表 4 的要求。其中有用信号与干扰信号带宽均为 1MHz，
干扰信号为 GFSK 信号
6
带宽
1MHz、2MHz，4MHz（可选）
7
调制方式
GFSK、QPSK（可选）、8PSK（可选）
8
按键操作距离
≥15m（周围无遮挡物）
9
语音操作距离
≥10m（周围无遮挡物）
10
语音质量
总谐波失真≤3%(94dB SPL@1kHz)
频率响应 300Hz～3.4kHz，平坦度±4dB
11
连接时间
配对连接时间＜10s
回连时间＜1.5s
12
连接参数
连接间隔：5ms～50ms
低时延模式连接间隔：1ms～5ms（可选）
13
安全性
支持国际安全算法（AES 和 ECDH）或国密安全算法（SM3 和 SM4）
14
按键响应时延
按键到被控设备接收时延：＜50ms
低时延模式按键到被控设备接收时延：＜25ms（可选）
表 4 频段内选择性要求
有用信号电平
（dBm）
干扰信号中心频率距离有用信号中心频率偏
移（MHz）
干扰信号电平（dBm）
-67（GFSK）
-69（QPSK 3/4）
0
≥-88
±1
≥-82
±2
≥-50
≥±3
≥-40
镜像频率（有用信号关于本振频率对称的信
号频率，其与有用信号的频率差等于两倍中
频频率）
≥-58
镜像频率±1
≥-52
5.1.2.4 环境适应性
环境适应性应符合 GB/T 14960—2017 中 4.22 的要求。
5.2 机顶盒
5.2.1 基本功能
GY/T 407—2024
6
5.2.1.1 遥控方式
机顶盒应至少支持基于红外、蓝牙、星闪的 3 种遥控方式之一。
5.2.1.2 开机方式
机顶盒开机方式有以下四种，其中插入式微型机顶盒应支持开机方式 a)，宜至少支持 b)、c)、d)
三种开机方式之一；其他机顶盒宜支持开机方式 a),应至少支持 b)、c)、d)三种开机方式之一。
a) 接入电源后开机。
b) 接收三模通用遥控器发送的红外指令开机。
c) 机顶盒待机时具备建立蓝牙或星闪连接能力，三模通用遥控器回连后，机顶盒接收三模通用遥
控器发送的蓝牙或星闪指令开机。
d) 机顶盒待机时不具备建立蓝牙或星闪连接能力，接收三模通用遥控器发送的唤醒广播，建立连
接后开机。
5.2.1.3 遥控指令
支持红外遥控方式的机顶盒的遥控指令应符合表 B.2 中红外键值的规定，支持蓝牙或星闪遥控方
式的机顶盒的遥控指令应符合表 B.2 中蓝牙和星闪键值的规定。
5.2.1.4 状态服务
支持蓝牙或星闪遥控方式的机顶盒应支持通过符合表 A.1 的基本信息类属性、音量当前值属性、音
量最大值属性和机顶盒音频输出目标属性向三模通用遥控器提供信息。
5.2.1.5 本机信息二维码
机顶盒宜支持显示本机信息二维码，二维码中应包含设备类型、品牌代码、型号代码、遥控模式和
软件版本信息。
本机信息二维码应符合 GB/T 18284—2000 的要求，纠错等级采用 M 等级。
本机信息支持多组信息，每组信息采用换行分割。每组信息采用 key=value 格式，key 为信息名称，
value 为信息值。中文字符采用 UTF-8 编码格式。完整的本机信息通过 Base64 编码生成二维码。本机
信息定义应符合表 5 的要求。
表 5 本机信息
信息名称
信息值描述
type
设备类型：stb
brand
品牌代码
model
型号代码
rc mode
