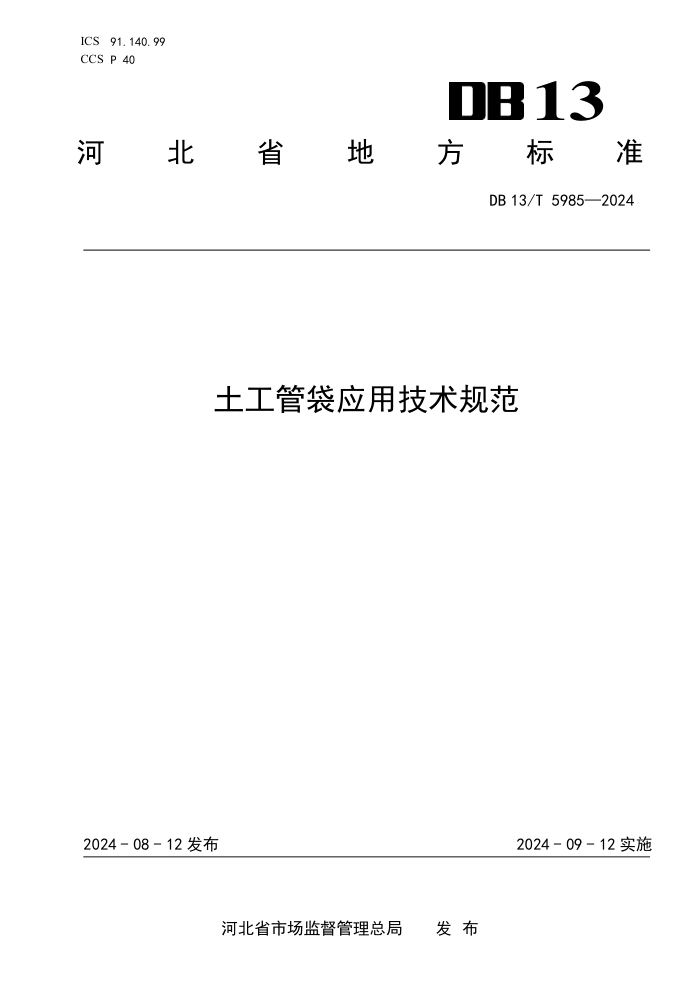

ICS 91.140.99
CCS P 40 13
河
北 省 地 方 标 准
DB 13/T 5985—2024
土工管袋应用技术规范
2024 - 08 - 12 发布
2024 - 09 - 12 实施
河北省市场监督管理总局 发 布
DB 13/T 5985—2024
目
次
前言 ................................................................................ II
1 范围 .............................................................................. 1
2 规范性引用文件 .................................................................... 1
3 术语和定义 ........................................................................ 1
4 设计 .............................................................................. 2
5 材料 .............................................................................. 2
6 施工 .............................................................................. 3
7 质量评定 .......................................................................... 4
附录 A（资料性） 土工管袋应用单元工程质量验收评定表 ................................. 5
参考文献 ............................................................................. 6
I
DB 13/T 5985—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规
定起草。
本文件由河北省水利厅提出。
本文件由河北省水利厅归口。
本文件起草单位：河北省水利科学研究院、迁安市水务局、迁安市中交生态建设有限公司、浙
江铭德环境科技有限公司。
本文件主要起草人：李源、朱永涛、霍志久、章瑞银、付杰、杨延彪、徐凤雷、张卫东、杨蒙、
邢桂杰、张会东、郭元弘、李小兵、吴立明、赵英。
II
DB 13/T 5985—2024
土工管袋应用技术规范
1 范围
本文件规定了土工管袋的设计、材料选择、试验、施工、质量评定的要求。
本文件适用于大中小型河道治理工程清淤后，土工管袋在堤防加高培厚等水利工程中的应用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用
文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）
适用于本文件。
GB/T 4666 纺织品 织物长度和幅宽的测定
GB/T 13760 土工合成材料 取样和试样准备
GB/T 13762 土工合成材料 土工布及土工布有关产品单位面积质量的测定方法
GB/T 14799 土工布及其有关产品 有效孔径的测定 干筛法
GB/T 14800 土工合成材料 静态顶破试验法（CBR法）
GB/T 15788 土工合成材料 宽条拉伸试验方法
GB/T 15789 土工布及其有关产品 无负荷时垂直渗透特性的测定
GB/T 16422.1 塑料 实验室光源暴露试验方法 第1部分：总则
GB/T 16422.2 塑料 实验室光源暴露试验方法 第2部分：氙弧灯
GB/T 16422.3 塑料 实验室光源暴露试验方法 第3部分：荧光紫外灯
GB/T 17630 土工布及其有关产品动态穿孔试验 落锥法
GB/T 17631 土工布及其有关产品抗氧化性能的试验方法
GB/T 17632 土工布及其有关产品抗酸、碱液性能的试验方法
GB/T 17634 土工布及其有关产品 有效孔径的测定 湿筛法
GB/T 17635.1 土工布及其有关产品 摩擦特性的测定 第1部分：直接剪切试验
GB/T 17636 土工布及其有关产品 抗磨损性能的测定 砂布/滑块法
GB/T 17637 土工布及其有关产品拉伸蠕变和拉伸蠕变断裂性能的测定
3 术语和定义
下列术语和定义适用于本文件。
土工管袋
由高强土工织物制成的具备脱水固化功能的大型管袋及包裹体。
充填排水
将泥浆充填至土工管袋袋体后，利用泥浆的自重使水分从土工管袋孔隙渗出。
断裂强度
土工管带进行拉伸强度试验时，试样受外力拉伸直至断裂时所具有的最大拉力，并换算到每单
位宽度上具有的最大拉断力。
单位面积质量偏差率
土工管袋的实际质量与其标称质量之间的偏差程度。
注： 计算方法为实际质量与标称质量之差在标称质量中的占比。
1
DB 13/T 5985—2024
土工合成材料
工程建设中应用的与土、岩石或其他材料接触的聚合物材料（含天然的）的总称，包括土工织
物、土工膜、土工复合材料、土工特种材料。
土工复合材料
由两种或两种以上材料复合成的土工合成材料。
4 设计
根据淤泥物理理化性能指标，确定絮凝剂用量，达到最优的脱水固结效果。 风浪较小时可釆用 100 g/m 2～230 g/m 2 的土工管袋；风浪较大时，宜釆用 230 g/m 2以上的土工
管袋。
釆用抛填施工的袋体宜采用 230 g/m
周长宜为 8 m～15 m，长度不小于 20 m。
2 以上的有纺土工织物或土工复合材料，单个袋体横截面
土工管袋充填后，逐步失水固结，其高度逐渐降低。固结后的稳定高度应进行估算，需满足土
工管袋在堤防加高培厚等水利工程中的设计要求。
设计中应明确堤顶高程和轴线偏移的允许偏差，明确充填材料、试验检查、袋体外观、导水槽、
搭接和固定方式的具体要求。
5 材料
通用要求
5.1.1 管袋材料的各项指标要求应根据设计功能、工程要求、环境条件等综合确定。材料的拉伸强
度、纵向、横向、接缝抗拉强度、渗透性、抗紫外线能力等物理性能、力学性能、水力学性能、耐久
性和产品形态指标按照综合确定后的指标参数进行生产。
5.1.2 管袋材料出厂时，应有合格证、出厂检验报告产品名称、类型规格、产品标准号、检验员签
章、生产日期、厂名、厂址等标志内容。
5.1.3 管袋运至现场后应按规定进行检测，并符合设计要求和相关标准、文件及本文件规定，检测
合格后方可使用。
5.1.4 管袋应用宜釆取掩埋覆盖等保护措施，在暴露使用条件下应选用具有防老化性能的土工合成
材料。
5.1.5 长期受力的管袋应考虑其强度随时间的衰减。
5.1.6 材料的品种、规格和强度、渗透性、抗老化性能等应满足设计和相关产品技术标准要求，接
缝处强度不宜低于土工织物拉伸强度的 70%。
试验方法
5.2.1 单位面积质量偏差率按 GB/T 13762 的规定执行，以标称值作为基准值计算单位面积质量偏
差率，以百分率表示，精确到 0.1%。
5.2.2 幅宽偏差率按 GB/T 4666 的规定执行，幅宽超过 4 m 至少 2 人测定，以标称值作为基准值计
算幅宽偏差率，以百分率表示，精确到 0.1%。
5.2.3 断裂强度和标称断裂强度按 GB/T 15788 的规定执行。
5.2.4 顶破强力按 GB/T 14800 的规定执行。
5.2.5 垂直渗透系数按 GB/T 15789 的规定执行。
5.2.6 有效孔径按 GB/T 14799 的规定执行。
5.2.7 动态穿孔性能按 GB/T 17630 的规定执行。
5.2.8 刺破强力按 GB/T 19978 的规定执行。
5.2.9 湿筛孔径按 GB/T 17634 的规定执行。
5.2.10 摩擦系数按 GB/T 17635.1 的规定执行。
2
DB 13/T 5985—2024
5.2.11 抗紫外线性能按 GB/T 16422.1～16422.3 的规定执行，通常测定光照后强力保持率，试验
时间可根据需要选定。
5.2.12 抗酸碱性能按 GB/T 17632 的规定执行。
5.2.13 抗氧化性能按 GB/T 17631 的规定执行。
5.2.14 抗磨损性能按 GB/T 17636 的规定执行。
5.2.15 蠕变性能按 GB/T 17637 的规定执行。
检验规则
5.3.1 外观质量检验项目包括断经、断纬，缺经、缺纬，布面不匀、折痕，杂物，破损等。
5.3.2 内在质量检验项目包括纵向和横向标称断裂强度、单位面积质量偏差率、幅宽偏差率、断裂
强度、标称断裂强度对应伸长率、顶破强力、垂直渗透系数、有效孔径、动态穿孔性能、刺破强力、
摩擦系数、湿筛孔径、抗紫外线性能、抗酸碱性能、抗氧化性能、抗磨损性能、蠕变性能等。
5.3.3 按交货批号的同一品种、同一规格的产品作为检验批。
5.3.4 检验批不大于 50 卷，抽样数量为 2 卷；检验批大于 50 卷，抽样数量为 3 卷；
5.3.5 从一批产品中随机抽取相应数量的卷数，样品的抽取和试样的制备按 GB/T 13760 的规定执
行。
5.3.6 内在质量的检验应从批样的每一卷中距端头至少 3 m 随机剪取样品，以所有样品的平均结果
表示该批产品的内在质量。
5.3.7 外观质量检验应对批样的每卷进行评定，如果所有卷均合格，则外观质量合格。如出现不合
格卷时，则该批产品重新取样进行复检。若复检卷均合格，则该批产品外观质量合格；如果复检结
果仍有不合格卷，则该批产品外观质量不合格。
5.3.8 内在质量判定和外观质量判定均为合格，则该批产品合格。
6 施工
通用要求
6.1.1 产品在运输过程中应有防晒、防雨等措施，装卸过程中防止尖锐物体钩划。
6.1.2 原材料应遮盖储存在阴凉、通风、干燥的地方，暴露存放不得超过 3 个月。
6.1.3 施工前应制定铺设规划，材料应按铺设规划方案裁剪和拼接，不得被污染和损伤。
6.1.4 施工时间应避免在高温、寒冷或多雨季节。
充填铺设
6.2.1 宜釆用水力方法造浆和充填，充填压力应控制在袋体强度允许范围内，充填饱满度宜为 80% 。
充填排水固结后的厚度不应小于设计要求，充填料干重度不应小于 14.5 kN/m
3。
6.2.2 充填口应布置在袋体上表面，充填口数量应根据袋体的尺寸、充填料粒径和充填压力确定，
充填时应确保袋体的充填饱满度和平整度。
6.2.3 充填料取料位置位于堤体附近时,取料坑应与堤体的坡趾具有足够的距离。
6.2.4 同层相邻袋体接缝处应预留收缩量，充填后的袋体不应形成水平通缝。
6.2.5 铺设前应对基底进行处理，表面存在杂物和薄层流泥时应予清除，存在局部凸起或坑洼时宜
进行整平。
6.2.6 铺设时应顺堤轴线方向连续铺设，上下袋体应错缝排列，应分层施工，上下层袋体施工间歇
时间应满足管袋排水固结要求。地基采用排水固结法处理时，加载速度尚应满足地基承载力要求。
6.2.7 铺设后的外形尺寸应满足设计要求。
6.2.8 覆盖保护前，应检査袋体是否有破损，有破损时应及时修补或更换袋体。
安全施工
6.3.1 土工管带的施工和维护过程中，其安全、劳动保护及环境保护等应符合国家现行有关标准的
规定，做到安全文明施工。
6.3.2 在现场进行材料装卸和搬运时，应保证装卸和搬运的安全，防止机械和重物伤人。
6.3.3 进入施工现场的材料应按照指定位置堆放，不得随意乱放。
3
DB 13/T 5985—2024
6.3.4 土工管带的材料库及施工现场应严禁烟火。
质量检查
6.4.1 应根据工程实际情况，制定施工质量检查细则。
6.4.2 施工时应有专人随时检查，隐蔽工程应进行实时检查，每完成一道工序应按设计要求及时进
行质量检查，合格后方可进行下道工序。
6.4.3 基面处理质量检查应符合以下要求：
a) 检查项目包括基面清理、基面平整；
b) 基面清理采用观察法进行全数检查，质量标准符合设计要求；
c) 基面平整采用观察法进行全数检查，质量标准平顺、无带棱杂物，符合设计要求；
6.4.4 袋体充填质量检查应符合以下要求：
a) 检查项目包括堤顶高程、堤顶轴线偏移、充填材料、搭接和固定方式、相邻袋体间局部最
大缝宽、积水和泌水、袋体外观；
b) 堤顶高程和堤顶轴线偏移采用量测法进行全数检查，质量标准符合设计要求；
c) 充填材料通过试验法进行检查，检查数量应符合试验检测频次，质量标准符合设计要求；
d) 搭接和固定方式采用观察法进行全数检查，质量标准符合设计要求；
e) 相邻袋体间局部最大缝宽采用量测法进行全数检查，质量标准符合设计要求；
f) 积水和泌水采用观察法进行全数检查，质量标准无外部水流入，泌水排出及时；
g) 袋体外观采用量测法进行检查，每批不少于 3 个测点，质量标准无破损，尺寸、附件符合
设计要求。
7 质量评定
通用要求
7.1.1 单元工程质量等级划分为优良、合格、不合格，不合格单元工程应经过处理，达到合格标准
后，再进行单元工程质量复评。
7.1.2 单元工程质量评定应提交初检记录、复检记录、终检记录和材料检验检测资料。
7.1.3 单元工程按设计或施工检查验收的区段划分，宜选取 60 m～100 m 为一个单元工程。
7.1.4 单元工程质量评定项目分为主控项目和一般项目两类。主控项目有基面清理、堤顶高程、堤
线偏移、平整度、高度、充填材料、搭接和固定方式。
单元工程质量评定
7.2.1 合格，主控项目应全部符合质量标准，一般项目每项应有不少于 70%的检查点符合质量标准，
且不合格点不应集中，各项报验资料应符合质量标准要求。
7.2.2 优良，主控项目应全部符合质量标准，一般项目每项应有不少于 90%的检查点符合质量标准，
且不合格点不应集中，各项报验资料应符合质量标准要求。
7.2.3 单元工程施工质量验收评定未达到合格标准时，应及时进行处理，处理后应按下列规定进行
验收评定：
a) 经加固补强并经设计和监理单位鉴定能达到设计要求时其质量评定为合格。
b) 处理后的工程部分质量指标仍未达到设计要求时，经原设计单位复核，建设单位及监理单
位确认能满足安全和使用功能要求，可不再进行处理;或经加固补强后，改变了建筑物外形
尺寸或造成工程永久缺陷的，经建设单位、设计单位及监理单位确认能基本满足设计要求，
其质量可评定为合格，并按规定进行质量缺陷备案。
7.2.4 土工管袋应用单元工程质量验收评定表按附录 A 的格式填写。
4
DB 13/T 5985—2024
附 A A A
录
（资料性）
土工管袋应用单元工程质量验收评定表
表A.1 土工管袋应用单元工程质量验收评定表
单位工程名称 单元工程量
分部工程名称 起止桩号（高程）
单元工程名称、部位 检验日期
项 类 检查项目 质量标准 检查记录
主 控 项 目 1 基面清理 符合设计要求
2 堤顶高程 允许偏差 0～+30 cm 一般项目
3 堤顶线偏移 符合设计及规范要求
一 般 项 目 检查项目 质量标准 检查记录
1 基面平整 平顺、无带棱杂物，符合设计要求
2 相邻袋体间 局部最大缝宽 符合设计要求
3 积水和泌水 无外部水流入，泌水排出及时
4 袋体外观 无破损，尺寸、附件符合设计要求
5 厚度 允许偏差为±5%设计值
6 平整度 符合设计及规范要求
7 充填材料 符合设计要求
8 搭接和 固定方式 符合设计要求
9 导水槽 符合设计要求
施工单 位自评 意见 各工序施工质量全部 ，其中优良工序占 %，且主要工序达到 等级。 单元质量等级评定为： （签字，加盖公章） 年 月 日
监理单 位复核 意见 经抽查并查验相关检验报告和检验资料，各工序施工质量全部 ，其中优良工序占 %，且主 要工序达到 等级。 单元质量等级评定为： （签字，加盖公章） 年 月 日
5
DB 13/T 5985—2024
参 考 文 献
[1] SL 176 水利水电工程施工质量检验与评定规程
[2] SL 223 水利水电建设工程验收规程
[3] SL 634 水利水电工程单元工程施工质量验收评定标准—堤防工程
6
