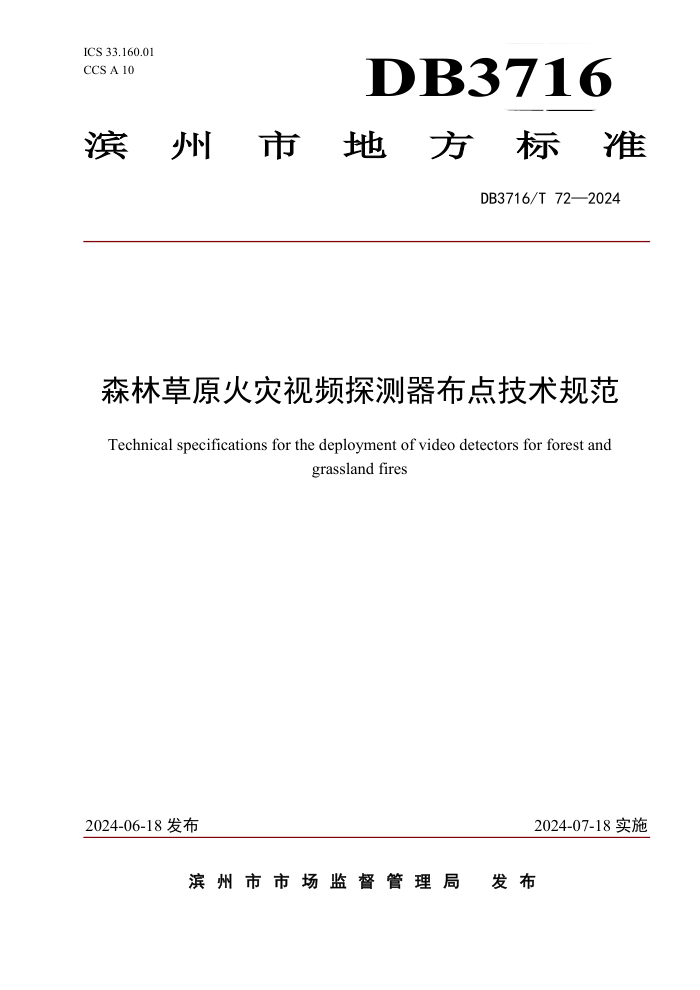

ICS 33.160.01
CCS A 10
DB3716
滨 州 市 地 方 标 准
DB3716/T 72—2024
森林草原火灾视频探测器布点技术规范
Technical specifications for the deployment of video detectors for forest and
grassland fires
2024-06-18 发布
2024-07-18 实施
滨 州 市 市 场 监 督 管 理 局 发 布
DB3716/T 72—2024
目
次
前 言.............................................................................................................................................................1
引 言.............................................................................................................................................................2
1 范围...........................................................................................................................................................3
2 规范性引用文件.......................................................................................................................................3
3 术语和定义...............................................................................................................................................3
4 一般规定...................................................................................................................................................4
5 视频探测器的选择与安装...................................................................................................................... 4
6 视频探测器的设置...................................................................................................................................5
7 视频探测器的安装与维护...................................................................................................................... 6
8 探测系统的调试.......................................................................................................................................7
9 系统安全性、可靠性评估...................................................................................................................... 7
DB3716/T 72—2024
前
言
本文件按照GB/T 1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规
定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由滨州市应急管理局提出、归口并监督实施。
本文件起草单位:中国建筑科学研究院有限公司、滨州市应急管理局、北京科技大学。
本文件主要起草人:孙旋、刘建森、顾崇友、张辉、冯雪峰、史沐霖、李青青、路方舟、张恒、
李树寅、黄国忠、苏学军、高学鸿、王阔、李宁、刘胤轩。
1
DB3716/T 72—2024
引
言
为了规范森林草原火灾探测器布点技术，保证探测器充分发挥能效，及时探测火情,防止和减
少火灾的发生，保护人民生命财产安全，特制订本规范。
本规范坚持预防为主的原则，遵照国家相关要求,吸取了国内外图像型火灾探测器设计和应用
的先进经验，在此基础上进行编写。
2
DB3716/T 72—2024
森林草原火灾视频探测器布点技术规范
1
范围
本标准规定了森林草原火灾视频探测器布置的技术要求
本标准适用于森林草原中视频探测器布置问题
2
规范性引用文件
下列文件对于本文件的应用必不可少。凡是注日期的引用文件,仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
3 GB 50198 民用闭路电视系统工程技术规范
GB/T 51425 森林火情瞭望监测系统设计标准
GB 50348 安全防范工程技术规范
GB 50057 建筑物防雷技术规范
GB 50343 建筑物电子信息系统防雷技术规范
GB/Z 6829 剩余电流动作保护电器的一般要求
GB 13955 剩余电流动作保护装置安装和运行
GA/T 1127 安全防范视频监控摄像机通用技术条件
GA/T 1128 安全防范视频监控高清晰度摄像机测量方法
LY/T 2581 森林防火视频监控系统技术规范
LY/T 1063 全国森林火险区划等级
术语和定义
下列术语和定义适用于本标准。
3.1 图像型烟雾火灾探测器 image type smoke and fire detector
基于视频图像的模式识别和数值分析方法，针对燃烧或温度异常过程中产生的烟雾进行火灾
探测报警的装置。
3.2 图像型火焰火灾探测器 image type flame fire detector
基于视频图像的模式识别和数值分析方法，针对燃烧过程中产生的火焰进行火灾探测报警的
装置。
3.3 图像型感温火灾探测器 image type thermal fire detector
基于视频图像的模式识别和数值分析方法，针对阴燃、明火等过程中产生的温度异常变化进
行火灾探测报警的装置。
3.4 图像型多参数复合火灾探测器 image type multi parameter composite fire detector
基于视频图像的模式识别和数值分析方法，针对火灾发生过程中的烟雾、火焰或温度中两种
或多种参数进行探测，并实现报警信息复合的火灾探测报警装置。
3.5 摄像机水平探测距离 camera horizontal detection distance
在规定条件下，摄像机探测火灾时在水平方向上的探测距离。
3.6 视频图像垂直高度 vertical height of video images
在规定条件下，摄像机的视频图像在垂直方向上的高度。
3.7 漏报率 misreporting rate
在监控范围内视频图像中出现的烟火特征为火情，监控系统未能报警的火情次数与总火情次
数的比率。
DB3716/T 72—2024
4 一般规定
4.1 可视图像火灾报警系统应至少同时具有火焰和烟雾探测报警功能，视频探测器应至少具有识
别烟雾和火焰的能力。
4.2
工程中使用视频探测器必须符合国家法律法规和现行强制性标准的要求，并经过法定机构检
验或认证合格。
4.3
报警系统图像质量等级与主观评价应符合 GB 50198 的规定，其图像质量等级不应低于四级。
4.4
在进行视频探测器的选择时，应根据被保护区域的大小、环境状况、被保护对象的位置及防
护等级，选择适合的探测器。
4.5
监控系统所使用设备在全天 24h 连续工作情况下，寿命不小于 5 年。
4.6
监控的产品种类有很多，设计应符合相关技术和施工标准，同时，注意与系统保持兼容性，
为后续开发保留扩展接口。
4.7
每个监控点的自然地理、交通条件、森林资源、供电条件、通信条件、观测范围不尽相同，
应根据实际情况选择相应的方式。
5 视频探测器的选择与安装
5.1 图像传感器选择
a) 宜配备可见光和红外热成像双传感器或多参数复合火灾探测器监控火情，提高预警准确
率；
b)
选择镜头要焦距适中，镜头应具有视角大、透光性大的特点，适合大面积森林防火远程
监控；
c)
优先选用识别半径较大的监控设备；
d)
视频探测器水平旋转角度不小于360°，全区域巡检周期不大于30min。
5.1.1
可见光烟火自动识别
系统应具有可见光烟火自动识别能力，通过配备的可见光烟火自动识别算法进行24h自动巡
航；系统应能有效过滤雾、霾、雪、云、阴影、光线、树枝晃动等因素引起的环境变化干扰。
5.1.2
红外烟火自动识别
系统应具有红外烟火自动识别能力，通过配备的红外烟火自动识别算法进行24h自动巡航；系
统应能有效过滤建筑、车辆等热源引起的环境变化干扰。
5.1.3
生产生活正常烟火处理
可见光烟火识别系统和红外烟火识别系统，均应能智能识别监控范围内工矿企业、居民点正
常生产生活产生的烟火，避免对上述烟火的反复报警。
5.2
森林、山区视频探测器选址及安装原则
5.2.1
森林视频探测器选址
森林防火视频监控点的选址应该立足于森林火险区划的基础之上，火险区域的划分可参照
LY_T 1063-2008，Ⅰ、Ⅱ级视为高火险区域，要求视频监控范围要覆盖整个区域，Ⅲ级为低火险区
域，允许适当监测盲区的存在。
a)
应选择林区较高的山顶或地段，要求视野开阔；
b)
视频监控点的选址不能落在路面上，也不能紧邻路边而建；
c)
视频监控点的选址不能落在河流、湖泊等水域的地域范围内或者其沿岸；
d)
视频监控点的选址要充分考虑其网络传输能力，能够提供有线传输条件的区域尽量采取
有线传输的手段，而对于不能提供有线传输条件的区域将采用无线传输的方式；
e)
视频监控点的选址要考虑该区域是否能够取得电力资源，对于有电力资源通过的区域采
取直接接电的方式，而对于没有电力资源通过的区域则采取太阳能供电的方式；
f)
视频监控点的选址还要考虑建设和维护难度的问题；
4
DB3716/T 72—2024
g)
可采用多角度方式对重点区域监控；
h)
不宜选择在居民区和磁场干扰较大的区域，以减少干扰因素；
i)
尽可能减少监控范围内盲区，单站的监控盲区宜不大于20%。
5.2.2
山区视频探测器选址原则
山区探测器选址要考虑地形的影响因素，在此基础上还要遵循以下原则：
a)
监测点设备不易安置在坡度太大的区域；
b)
坡度较大的区域发生火灾，林火蔓延快，因此山区坡度大的区域需重点进行防火监控；
c)
阳坡日照时间长，水分蒸发快，易于燃烧，因此阳坡地区需重点布设监控设备。
5.2.3
视频探测器的安装
a)
探测器应该安装稳固，高度高于监控区域内最高的树冠或遮挡物；
b)
监控点安装野外防护罩和避雷装置等用以确保安全；
c)
防雷措施主要分为外部和内部两方面完成。对于外部系统，安装接闪器、引下线，并安
装接地装置。对于内部系统，分别采取相应措施对电源系统、信号系统进行保护，应符
合GB 50343和GB 50057的规定。
5.2.4
防控区域的划分
易燃、可燃树种所在的林区具有更高的火险等级，因此需要重点监测。重点防控区域的划分
可以参照行业标准（LY_T 1063-2008）进行划分，以识别出重点防控区域以重点布控监控设备。
对受地形影响的山区，防控区域的划分还要考虑坡度、坡向和海拔的影响。
a）坡度分析。坡度影响植被的分布，从而影响林火强度。林火强度可用以下公式进行计算：
y=328.95x-5585.5
式中：y为林火强度，x为坡度。
b）坡向分析。坡向与林火强度之间的关系：北、东、南、西、平地的林火强度百分比分别是
9%，18%，30%，18%，21%。
c）海拔分析。在一定高度范围内，温度是随着海拔的升高而降低的，林火强度与海拔的研究
所得到的关系可以表示如下：
y=0.0344x2-66.585x+34279
式中：y为林火强度，x为海拔。
山区林火强度等级值由三者共同决定，将坡度、坡向、海拔对火灾强度的影响划分在相同的
等级范围之后，对数据进行叠加求和，可求取相应的林火强度等级值，根据林火强度等级进行监
控设备的布控。
6 视频探测器的设置
6.1 保护半径
视频探测器保护半径设置为该探测器在无障碍情况下，其可识别火情的最远距离；
图像型烟雾探测器可以识别出烟雾的最远距离；
图像型火焰探测器可以识别出火焰的最远距离；
图像型感温探测器可以识别温度变化的最远距离。
6.2
保护面积
单个视频探测器的保护面积为单个监控点在摄像机视野半径范围内的可视域面积。保护面积
的计算可以分为以下两种情况：
a)
当保护半径内没有遮挡物遮挡则其保护面积可以表示为：以探测点为圆心，以保护半径
为半径的圆；
b)
由于地形等原因导致保护半径内有遮挡物时，探测器保护面积为其可以探测到的、没有
被遮挡区域的面积。
DB3716/T 72—2024
6.3
探测器数量
依据公式N=S/(K·A)，计算得出火灾探测器数量，式中：N——探测器数量（只），N应取整
数；S——该探测区域面积(㎡)；A——单个视频探测器的保护面积；K——修正系数，参照其他
火灾探测器K的取值，用于森林火灾K可取0.85，探测区域内所需要的探测器数量不应小于上式计
算的探测器数量。
6.4
探测器安全间距
a)
对于要求全覆盖的森林区域，探测器的安装间距可依据探测器安装间距的极限曲线图方
法确定探测器安装间距a、b，或者将视频探测器呈正三角形方式分布，以减少重复探测
区域面积，此时各探测器的间距为1.732R，R为探测器的保护半径；
b)
对于允许存在监控盲区的森林区域，探测器的安装间距可适当增大，具体安装位置可综
合考虑安装环境选取。
6.5
视频探测器漏报率
监控系统未能报警的火情次数与总火情次数的比率，漏报率不应大于1%。
7 视频探测器的安装与维护
7.1 探测器的布置及安装
视频探测器的布置应符合下列要求：
a) 视频探测器的设计安装应保证期望的保护区域或保护对象均在探测器的视场内；
b) 视频探测器的布置宜以最大面积覆盖保护区域的地面面积；
c) 视频探测器的安装高度应高于监控区域内最高的树冠或遮挡物；
d) 视频探测器宜布置在维护方便、不易受外界损伤及避开强电磁干扰源的地方；
e) 在视频探测器的邻近位置可设置专用设备端子箱，配套安装光端机、电等辅助设备；
f) 视频探测器应安装在稳定牢固的物体上，其安装件的强度应满足探测器及其配套设备。
7.2 视频探测器的维护
7.2.1 维护工作应按性质不同分为定期维护、维修。
7.2.2 定期维护至少应包括以下内容：
a) 进行镜头清洗（环境较差的场所应加大清洗频次），信号线路（包括网络连线）测试，
测试探测器和系统校正调定，当系统自动检测到视场模糊或被遮挡、被偏转等报出故障
信息后，应立即予以处理；
b)
调节并检查监视器上的各旋钮动作是否正常，检查监视器图像是否清晰，焦距是否可调；
c)
检查室外防雨、防风、防尘罩的密封是否完好，以保证系统防雨防尘性能良好；检查云
台是否固定坚固，支撑杆地脚螺栓是否松动，避雷针接地良好；检查转动部分电线是否
有破裂、拉断现象及润滑情况。
7.2.3 维修至少应包括以下内容：
a) 更换受损的探测器或探测器部件；
b) 更换受损、失效的支吊架；
c) 对报警和误报警进行反向自学习等。
7.3 供电
供电系统应符合下列规定：
a)
前端系统供电功率不小于200W；
b)
备电时间不小于72h，应用于高寒地区的备电设备应在不低于-40℃的环境下正常工作；
宜配备稳压设备，控制输出电压波动范围；
6
DB3716/T 72—2024
c)
供电系统应配备浪涌保护及剩余电流动作保护功能。浪涌保护器的安装方法与选型应按
照GB 50057和GB 50343规定实施；剩余电流动作保护装置的选型与安装应按照GB/Z
6829和GB 13955的规定实施。
7.4
传输方式
7.4.1
有线传输
100m内采用网线铺设方式，100m以上3000m以内采用光缆铺设方式。
a)
网线
应不低于超五类双绞线；
应符合YD/T 1019-2001的要求。
b)
光缆
应为室外专用且可直接埋地；
光缆芯数应多于实际所需芯数1倍；光缆符合YD/T 901-2001的要求。
7.4.2
无线传输
传输带宽保证视频监控站点所需最低带宽，无遮挡情况下视频监控点与监控站距离大于
3000m采用无线方式传输；若地形条件复杂存在遮挡情况下，可考虑架设中继方式或使用有线方
式和无线方式相结合的方法。理论带宽速率应不低于54Mbps；理论传输距离应不小于3000m；可
实现多种传输方式（点对点、中继式、点对多点式）。
8 探测系统的调试
8.1 系统调试应符合下列规定：
a) 可视图像火灾报警系统的调试，应在系统安装结束后进行；
b) 调试负责人应由专业的可视图像报警技术人员担任。
8.2 图像质量调试应符合下列规定：
a) 视频探测器图像质量调试应按照GB 50198的规定执行；
b) 对于不满足要求的摄像机，应及时进行图像调整或更换；
c) 可视图像早期火灾报警系统的图像质量满足要求后，调试人员应及时记录调试数据。
8.3 可视图像火灾报警系统的火焰报警功能调试应符合下列规定：
a) 可视图像火灾报警系统中的每个摄像机应进行火焰报警功能测试或模拟火焰报警的测
试；
b)
报警时间应不大于全区域巡检时间；
c)
调试完成后，调试人员应及时记录调试数据。
8.4
可视图像火灾报警系统的烟雾报警功能调试应符合下列规定：
a)
可视图像火灾报警系统中的每个摄像机应进行烟雾报警功能测试或模拟烟雾报警的测
试；
b)
报警时间应不大于全区域巡检时间；
c)
调试完成后，调试人员应及时记录调试数据。
8.5
可视图像火灾报警系统的温度报警功能调试应符合下列规定：
a)
可视图像火灾报警系统中的每个摄像机应进行温度报警功能测试或模拟温度报警的测
试；
b) 报警时间应不大于全区域巡检时间；
c) 调试完成后，调试人员应及时记录调试数据。
9 系统安全性、可靠性评估
9.1 系统安全性除应符合现行国家标准《安全防范工程技术规范》GB 50348 的相关规定外，还
应符合以下规定：
DB3716/T 72—2024
a)
具有视频丢失检测示警能力；
b)
选用的设备不应引入安全隐患和对防护对象造成损害。
9.2
系统可靠性应符合现行国家标准《安全防范工程技术规范》GB 50348 的相关规定。
8
