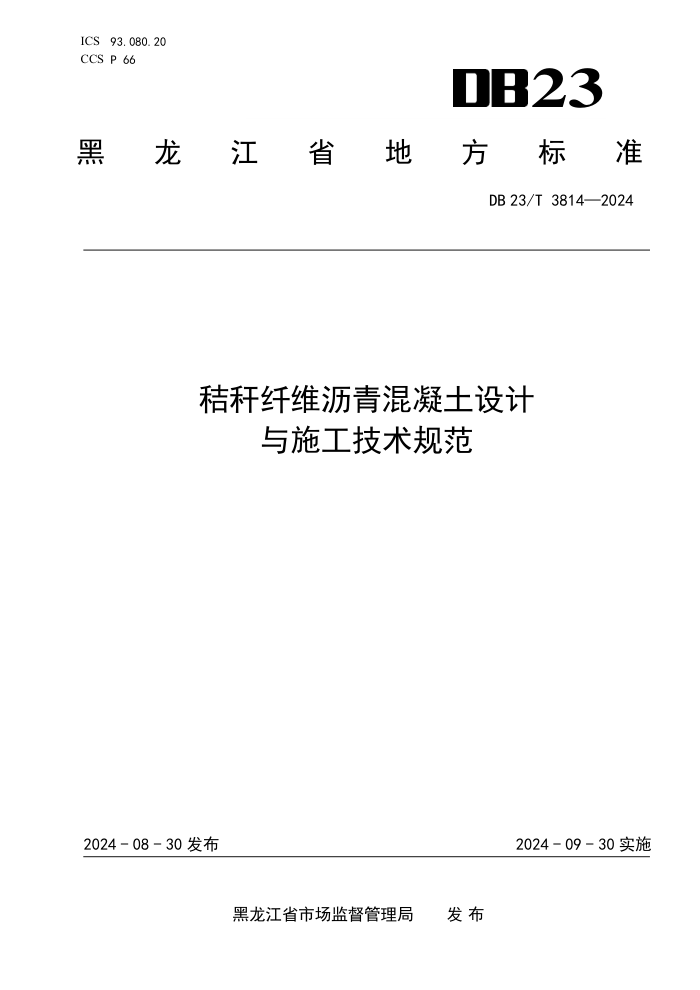

ICS 93.080.20
CCS P 66 23
黑
龙 江 省 地 方 标 准
DB 23/T 3814—2024
秸秆纤维沥青混凝土设计
与施工技术规范
2024 - 08 - 30 发布
2024 - 09 - 30 实施
黑龙江省市场监督管理局 发 布
DB 23/T 3814—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 基本规定 ........................................................................... 2
5 材料 ............................................................................... 2
5.1 一般规定 ....................................................................... 2
5.2 秸秆纤维 ....................................................................... 2
6 配合比设计 ......................................................................... 2
6.1 一般规定 ....................................................................... 2
6.2 配合比设计 ..................................................................... 2
7 施工 ............................................................................... 3
7.1 一般规定 ....................................................................... 3
试验段铺筑 ..................................................................... 3
7.3 拌制 ........................................................................... 3
8 质量管理与检查验收 ................................................................. 4
附录 A（资料性）秸秆纤维制备工艺 ....................................................... 5
I
DB 23/T 3814—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些部分可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由黑龙江省交通运输厅提出并归口。
本文件起草单位：黑龙江省公路建设中心、哈尔滨工业大学、苏交科集团股份有限公司、黑龙江
省龙建路桥第二工程有限公司、黑龙江省龙建路桥第五工程有限公司、黑龙江省交投工程咨询集团有
限公司、黑龙江远升工程咨询有限公司、东北林业大学工程咨询设计研究院有限公司、黑龙江省秸乐
农业科技发展有限公司。
本文件主要起草人：肖泽玉、周年发、易军艳、史梁、李勇、张亮、贺咏楠、李强、张海军、裴
忠实、王文利、毕文勇、刘春良、高建辉、潘玲、吉祥、杨士斌、李达、裴浩志、任少辉、徐宝栋、
叶玉婷、侯丽芳、李国良、张波、马淑霞、郑华、徐茂林、姜永峰、谷万鹏、彭海东、王宏、程铭、
周雯怡、阿卜杜海比尔·阿卜杜喀迪尔、白志豪。
II
DB 23/T 3814—2024
秸秆纤维沥青混凝土设计
与施工技术规范
1 范围
本文件规定了秸秆纤维沥青混凝土设计与施工的材料、配合比设计、施工、质量管理与检查验收。
本文件适用于各等级公路改性沥青路面工程。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适
用于本文件。
JTG D50 公路沥青路面设计规范
JTG E20 公路工程沥青及沥青混合料试验规程
JTG E42 公路工程集料试验规程
JTG F40 公路沥青路面施工技术规范
JTG F80/1 公路工程质量检验评定标准 第一册 土建工程
JTG 3450 公路路基路面现场测试规程
JT/T 533 沥青路面用纤维
3 术语和定义
下列术语和定义适用于本文件。
秸秆纤维
水稻与玉米等秸秆经过物理、化学或生物处理法加工而成的植物纤维。
秸秆纤维沥青混合料
矿料、改性沥青结合料和秸秆纤维一同拌和而成的混合料。
秸秆纤维掺量
秸秆纤维质量与沥青混合料质量的百分比。
纤维吸油倍数
纤维吸收油分质量与纤维质量的比值。
秸秆纤维热稳定性
在高温拌和过程中，秸秆纤维的物理和化学性质能够保持相对稳定的程度，采用裂解温度和高温
下质量损失表征。
1
DB 23/T 3814—2024
4 基本规定
秸秆纤维沥青混合料所用的各种材料应进行质量检验，评定合格后方可使用。
秸秆纤维沥青混合料中的纤维既可以采用秸秆纤维，也可采用秸秆纤维与其他沥青路面用纤维
组成的混合纤维。
秸秆纤维沥青混合料的设计与施工，宜采用新技术和新工艺。
秸秆纤维沥青混凝土路面应按照 JTG D50 要求验算路面结构。
5 材料
一般规定
秸秆纤维沥青混合料所需的沥青、集料、矿粉等原材料应符合 JTG F40 的要求。
秸秆纤维
5.2.1 制备秸秆纤维的原材料可选用玉米、水稻等植物秸秆，制备工艺流程宜参照附录 A 的要求。
5.2.2 秸秆纤维的质量应符合表 1 的要求。
表1 秸秆纤维质量技术要求
检查项目 指标 试验方法
外观 未结团 目测
纤维长度(mm) ≤4 JT/T 533 附录H
0.15mm质量通过率(%) 60~80 JT/T 533 附录A
灰分含量(%) 5~7 JT/T 533 附录B
pH值 6.5~8.5 JT/T 533 附录C
密度(g/cm 3) 实测 JT/T 533 附录I
纤维吸油倍数(倍) 4~8 用煤油浸泡后放在筛上经振敲后称重
含水率(%) ≤5 JT/T 533 附录E
秸秆纤维热 稳定性 裂解温度(℃) ＞245 采用热重分析仪，以10℃/min 从10℃升温至 600℃，绘制热解失重曲 线，裂解温度为热解一阶段与二阶段的分界温度
质量损失 (210℃,1h)(%) ≤6，且无燃 烧 205~215℃烘箱烘1h后冷却称重，并观察是否有燃烧现象
5.2.3 秸秆纤维运输、存储及应用时应防水、防潮、防火。
6 配合比设计
一般规定
秸秆纤维沥青混合料常用分类见表 2。
表2 秸秆纤维沥青混合料类型
混合料类型 适宜层位 沥青种类
SF a-AC 表面层、中面层 改性沥青 b
SF a-SMA 表面层 改性沥青 b
a 秸秆纤维材料代码为SF； b 改性沥青宜采用 SBS 改性沥青、橡胶SBS改性沥青。
配合比设计
2
DB 23/T 3814—2024
6.2.1 秸秆纤维沥青混合料配合比设计应符合 JTG F40 的要求。
6.2.2 秸秆纤维沥青混合料的矿料级配、体积指标和性能，应符合 JTG F40 的要求，试验方法应符
合 JTG E42、JTG E20 的要求。
6.2.3 秸秆纤维掺量宜为 0.4%~0.9%，具体掺量应结合区域气候特点与交通等级，根据性能验证结
果确定。
6.2.4 秸秆纤维和其他沥青路面用纤维混合使用时，各自的掺量根据性能验证结果确定。
6.2.5 秸秆纤维沥青混合料室内拌制宜先将秸秆纤维与热集料干拌均匀，再依次加入沥青和矿粉均
匀拌和。
6.2.6 秸秆纤维沥青混合料的性能应符合表 3 的要求。
表3 秸秆纤维沥青混合料性能技术要求
性能指标 技术要求 试验方法
SF-SMA SF-AC
动稳定度(次/mm) ≥4000 ≥3000 JTG E20 T0719
残留稳定度(%) ≥80 ≥85 JTG E20 T0709
冻融劈裂强度比(%) ≥80 ≥80 JTG E20 T0729
低温弯曲试验破坏应变 a (με) ≥2800 ≥2800 JTG E20 T0715
渗水系数(ml/min) ≤80 ≤120 JTG E20 T0730
a 应用于冬严寒区的秸秆纤维沥青混合料，低温弯曲试验破坏应变应不小于3000με。
7 施工
一般规定
7.1.1 秸秆纤维沥青混合料路面的施工准备、材料的运输和摊铺、压实及成型、接缝施工、开放交
通应符合 JTG F40 的要求。
7.1.2 秸秆纤维使用前应检验秸秆纤维的性能符合表 1 的要求，秸秆纤维沥青混合料的性能符合表
3 的要求。
试验段铺筑
7.2.1 在正式施工前，应铺筑秸秆纤维沥青路面试验段。
7.2.2 试验段长度不宜小于 100m。试验段铺设各阶段应符合 JTG F40 的要求。可根据实际情况调整
沥青混合料的矿料级配及油石比，并确定秸秆纤维沥青混合料拌和、摊铺、碾压等工艺。
拌制
7.3.1 秸秆纤维沥青混合料宜采用间歇式拌和设备集中拌制。拌和站设置应符合 JTG F40 的要求。
7.3.2 秸秆纤维的投放应采用机械投放装置投放。
7.3.3 应先将集料和秸秆纤维干拌，再加入沥青和矿粉继续拌和的方法。应通过试拌确定拌和时间，
以秸秆纤维均匀分散在沥青混合料中且沥青均匀裹覆集料为宜。间歇式拌和机每盘的生产周期不宜
小于 60s，加入秸秆纤维后的干拌时间应不小于 10s。拌和后混合料均匀一致，无花白、离析和结团
成块等现象。
7.3.4 不得在低于 10℃的环境温度下进行拌制。
7.3.5 拌和完成的秸秆纤维沥青混合料应随拌随用，存放过程中混合料降温不得超过 10℃。
3
DB 23/T 3814—2024
8 质量管理与检查验收
秸秆纤维沥青路面施工中，除秸秆纤维外的各种原材料质量检查的项目与频度应符合 JTG F40
的要求，检查方法应符合 JTG E20、JTG E42 的要求。
秸秆纤维检查项目与频度应符合表 4 的要求，检查方法应符合本文件的要求。
表4 秸秆纤维质量检查的项目和频度
检查项目 检查频度 平行试验次数或一次试验的频数
外观 随时 2
纤维长度 必要时 1 2
0.15mm质量通过率 必要时 1 2
灰分含量 必要时 1 2
pH值 必要时 1 2
密度 必要时 1 2
纤维吸油倍数 每批1次 2 2
含水率 每批1次 2 2
裂解温度 必要时 1 2
质量损失 必要时 1 2
注 1：必要时是指施工各方任何一个部门提出检查秸秆纤维质量时，或是根据需求商定的检查频度； 注 2：一批是指同一料源、同一次购入并运至生产现场的相同规格材料，每20t一批次。
秸秆纤维沥青路面施工过程中秸秆纤维含量检查内容与频度应符合表 5 的要求，混合料质量检
查内容与频度及施工机械和设备应符合 JTG F40 的要求，检查方法应符合 JTG E20 及 JTG F40 的要
求。
表5 秸秆纤维含量检查的项目和频度
检查项目 检查频度及单点检验评价方法 质量要求或允许偏差 试验方法
秸秆纤维含量 每天汇总1次取平均值评定 ±5.0% 总量校核
秸秆纤维沥青路面施工过程中铺筑质量检查内容与频度、交工检查与质量验收内容与频度应符
合 JTG F40 和 JTG F80/1 的要求，检查方法应符合 JTG F40 及 JTG 3450 的要求。
4
DB 23/T 3814—2024
附 录 A
（资料性）
秸秆纤维制备工艺
A.1 适用范围
本文件适用于沥青路面用秸秆纤维的制备。
A.2 仪具和材料
A.2.1 试验设备
秸秆纤维制作所需试验设备包括但不限于：
a）研磨机；
b）粉碎机；
c）搅拌器；
d）干燥桶；
e）秸秆分离装置，用于除去秸秆的多余部分（瓤、叶、果实等）。
A.2.2 秸秆纤维制作过程中所需要的化学试剂
a）氢氧化钠固体颗粒：NaOH≥98%；
b）氢氧化镁固体颗粒：Mg(OH)2≥91.5%。
A.3 制备工艺
A.3.1 秸秆纤维提取
a）选择表面没有损害以及未发霉的秸秆，采用人工或秸秆分离装置除去秸秆多余部分；
b）采用干燥桶干燥秸秆，干燥温度不高于110℃；
c）将干燥后的秸秆置于粉碎机中进行粉碎，得到粗秸秆纤维；
d）将粗秸秆纤维置于研磨机中研磨，得到细化的秸秆纤维，并应满足本文件表1中对秸秆纤维尺
寸的要求。
A.3.2 秸秆纤维碱处理
a）将细化后的秸秆纤维置于浓度为0.3%~0.7%的氢氧化钠溶液中充分搅拌，温度控制在80℃；
b）冲洗经氢氧化钠处理后的秸秆纤维，使纤维溶液的pH值处于6.5~8.5之间；
c）采用干燥桶将秸秆纤维干燥至恒定质量，干燥温度不高于110℃。
A.3.3 秸秆纤维阻燃处理
a）将碱处理后的秸秆纤维置于浓度为0.8%~1.2%的氢氧化镁溶液中充分搅拌；
b）采用干燥桶将秸秆纤维干燥至恒定质量，干燥温度不高于110℃，得到阻燃处理后的秸秆纤维；
c）若阻燃处理后的秸秆纤维结团，应采用粉碎机再次粉碎，使其满足本文件表1中对秸秆纤维质
量的要求。
5
