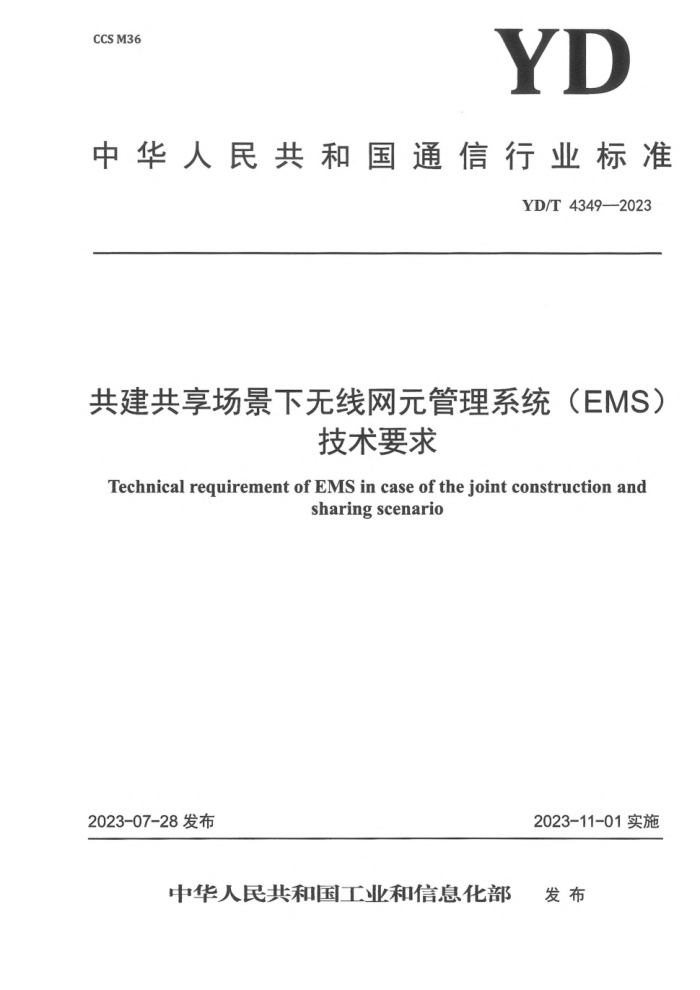

CCS M36
YD
中 华 人 民 共 和 国 通 信 行 业 标 准
YD/T 4349—2023
共建共享场景下无线网元管理系统 (EMS)技术要求
Technical requirement of EMS in case of the joint construction and sharing scenario
2023-07-28发布 2023-11-01实施
中华人民共和国工业和信息化部 发 布
YD/T 4349—2023
目 次
前言…………………………………………………………………………………………………………………………………………………………………………………………………………… .. II
1 范围………………………………………………………………………………………………………………………………………………………… 1
2 规范性引用文件……………………………………………………………………………………………………………………… 1
3 术语和定义……………………………………………………………………………………………………………………………… 1
4 缩略语………………………………………………………………………………………………………………………………………… 1
5 概述…………………………………………………………………………………………………………………………………………………… 2
5.1 共建共享场景定义…………………………………………………………………………………………………………………… 2
5.2 无线网元管理系统特定功能概述…………………………………………………………………………………………… 2
6 配置管理……………………………………………………………………………………………………………………………………………… 2
6.1 概述……………………………………………………………………………………………………………………………………………………… 2
6.2 共享功能开关设置…………………………………………………………………………………………………………………………… 2
6.3 多PLMN设置…………………………………………………………………………………………………………………………… 2
6.4 基于运营商的小区重选策略配置…………………………………………………………………………………………………… 3
6.5 基于运营商的小区切换策略配置…………………………………………………………………………………………… 3
6.6 共享配置查询…………………………………………………………………………………………………………………………………… 3
6.7 共享配置导出…………………………………………………………………………………………………………………………………… 3
7 性能管理……………………………………………………………………………………………………………………………………………………………………… 3
7.1 性能数据查询统计……………………………………………………………………………………………………………………………… 3
7.2 性能数据导出…………………………………………………………………………………………………………………………… 3
8 故障管理……………………………………………………………………………………………………………………………………………………… 4
8.1 告警查询统计…………………………………………………………………………………………………………………………………………… 4
8.2 告警导出………………………………………………………………………………………………………………………………………… 4
9 MR和TRACE管理………………………………………………………………………………………………………………………… 4
9.1 MR管理…………………………………………………………………………………………………………………………………… 4
9.2 TRACE管理……………………………………………………………………………………………………………… 4
10 权限管理……………………………………………………………………………………………………………………………………… 4
11 EMS北向接口要求…………………………………………………………………………………………………………… 5
11.1 告警数据单北向多用户接口……………………………………………………………………………………………………… 5
11.2 配置数据双北向接口…………………………………………………………………………………………… 5
11.3 性能数据双北向接口…………………………………………………………………………………………………… 5
11.4 MR数据双北向接口………………………………………………………………………………………… 5
I
YD/T4349—2023
前 言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件的某些内容可能涉及专利。本标准的发布机构不承担识别专利的责任。
本文件由中国通信标准化协会提出并归口。
本文件起草单位：中国联合网络通信集团有限公司、中国电信集团有限公司、中兴通讯股份有限公司、华为技术有限公司、上海诺基亚贝尔股份有限公司、爱立信（中国）通信有限公司、北京邮电大学、中国信息通信科技集团有限公司、中国移动通信集团设计院有限公司。
本文件主要起草人：李德屹、钟期洪、郭景赞、陈秀敏、巨满昌、李日辉、樊兆宾、许瑞岳、李笑昕、李欣蔚、李钢、李文璟、叶彦、胡亚希。
Ⅱ
YD/T 4349—2023
共建共享场景下无线网元管理系统 (EMS)技术要求
1 范围
本文件规定了在无线网络共建共享场景下，无线网元管理系统(EMS)需要具备的特定功能、接口等技术要求，对于无线网元管理系统(EMS)通用的功能要求不在本文件规定范围内。
本文件规定的内容适用于4G/5G的无线网元管理系统 (EMS)，与网络制式无关。
2 规范性引用文件
本文件没有规范性引用文件。
3 术语和定义
下列术语和定义适用于本文件。
3.1
承建方 construction party
在无线网络共享的场景下，无线网络投资、建设和维护的一方。对基站具有所有权、管理权和使用权。
3.2
共享方 sharing party
在无线网络共享的场景下，无线网络使用的一方。对基站只有使用权、查看权，无管理权。
3.3
共享网元 shared network element
可以为共享方用户提供通信服务的网元。最小粒度为基站，基站下只要存在一个小区共享，该站就定义为共享基站。
4 缩略语
下列缩略语适用于本文件。
BBU 基带处理单元 Base band Unit
1
YD/T4349—2023
EMS 网元管理系统 Element Management System
PLMN 公共陆地移动网 Public Land Mobile Network
MR 测量报告 Measurement Report
TAC 跟踪区代码 Tracking Area Code
5 概述
5.1 共建共享场景定义
目前国内运营商主要采用无线基站共建共享，核心网独立建设的方案，基站共享主要有2种方式。
a） 独立载波：指在不同运营商各自所属载频上广播各自的PLMN网络号。
b） 共享载波：指在相同的载频上同时广播不同运营商的PLMN网络号。
无线网元管理系统应支持网元独立载波和共享载波两种无线网络共享方式。
5.2 无线网元管理系统特定功能概述
基站的共建共享给网管系统带来了巨大的挑战，需要通过特定的功能来实现一站共用、一站共管，既满足双方用户对网络的需求，又满足双方运维的工作需要，主要内容包括。
a） 配置管理功能；通过配置实现不同运营商用户终端的接入和不同运营商运维人员管理的不同需求。
b） 性能管理功能：实现基于不同运营商用户的指标统计和管理功能需求。
c） 故障管理功能：实现不同运营商运维人员告警查询和处理的不同需求。
d） MR和Trace管理功能：实现不同运营商基于用户级指标管理的不同需求。
e） 权限管理功能：实现不同运营商基于不同角色的权限管理需求。
f） 无线网元管理系统北向接口要求：实现不同运营商对北向数据的不同需求。
6 配置管理
6.1 概述
本章描述的操维能力应能单独授权给承建方网管用户，共享方网管用户仅有共享配置查询和导出权限。
6.2 共享功能开关设置
网管系统应具备无线基站的RanSharing设置开关，开关打开后允许进行共享网元的相关配置。
6.3 多PLMN设置
网管系统应支持将5G共享网元同一BBU下不同小区的PLMN ID设置为相同（共享载波模式），同一BBU下不同小区的PLMNID也能设置为不同（独立载波模式）、最多6个PLMNID.
2
YD/T 4349—2023
网管系统应具备将共享网元下同一个小区配置为多个pLMNInfoList对象（见5G数字蜂窝移动通信网共享网元设备技术要求 第5.1.1章节）的能力。每个PLMNIdentityInfo对象对应一家运营商，包含PLMN ID、TAC、gNodeB ID、Cell ID等字段.网管应支持多个运营商对应单一的PLMNIdentityInfo对象，也支持将同一小区的多个pLMNInfoList对象配置为完全不同(即各运营PLMNIdentityInfo对象的PLMNID不同、TAC不同、gNodeBID不同)的能力。
网管系统应具备对共享网元的Xn接口区分PLMN进行配置，将Xn接口中的Global RAN NODE ID中PLMN和gNB ID部分按需配置。
网管系统应具备对共享网元的NG接口区分PLMN进行配置，即共享网元须同时向多个运营商的核心网分别建立NG接口，并根据UE PLMN分配到各自的核心网。
6.4 基于运营商的小区重选策略配置
网管系统应支持基于运营商PLMN的小区重选策略配置，即可基于运营商PLMN以及终端能力组合配置不同的专属小区重选频率及优先级（区分于公共重选频率和优先级）。
6.5 基于运营商的小区切换策略配置
网管系统应支持基于运营商PLMN的小区切换策略配置，即可基于运营商PLMN以及终端能力组合配置不同的邻区列表、小区测量事件及切换门限等。
6.6 共享配置查询
承建方能查询、修改网管内所有网元（含共享网元与非共享网元）所有载波的全量状态和配置数据，共享方仅可查询网管内共享网元所有载波的全量状态和配置数据。
6.7 共享配置导出
承建方能导出网管内所有网元（含共享网元与非共享网元）的全量配置数据，共享方仅能导出共享网元(BBU+RRU/AAU)的全量配置数据，并且与运营商(PLMN)相关的配置数据能基于PLMN 区分。
7 性能管理
7.1 性能数据查询统计
对于能够按运营商(PLMN)分别统计的关键性能数据，网管系统应提供分 PLMN 指标的查询界面。
承建方能查询、统计所有网元（含共享网元与非共享网元）物理设备和逻辑设备产生的性能、负荷等统计指标，并能具备自定义统计指标和报表的能力。
共享方仅能查询、统计共享网元物理设备和逻辑网元产生的性能、负荷等统计指标。
7.2 性能数据导出
承建方能导出网管内所有网元（含共享网元与非共享网元）的全量性能数据，共享方仅能导出共享
3
YD/T 4349—2023
网元(BBU+RRU) 的全量性能数据。
8 故障管理
8.1 告警查询统计
为保证告警序号连续性，承建方和共享方均能查询所有网元（含共享网元与非共享网元）物理设备和逻辑网元产生的告警信息，并对告警信息进行统计分析。
8.2 告警导出
为保证告警序号连续性，承建方和共享方均能导出所有告警信息。
承建方能对所有告警进行相关处理和规则设置，如告警过滤规则设置、告警关联关系设置等，共享方仅能查询共享网元已设置的相关规则、关联规则等。
9 MR和TRACE管理
9.1 MR管理
网管系统应支持的MR操维管理能力主要包括以下内容。
a） 承建方应具备对所有共享网元以及非共享网元的开启和设置小区级的MR测量任务的能力。
b） 共享方具备查看所有共享网元的MR测量任务状态的能力。
c） 共享方具备能通过非北向接口模式，从网管系统直接提取所有共享网元的MR文件的能力（可选）。
9.2 TRACE管理
网管系统应支持的TRACE操维管理功能主要包括以下内容。
a） 承建方具备对所有共享网元以及非共享网元启动小区级、接口级TRACE任务的能力。
b）共享方不能被授权启动小区级TRACE任务，但能查看历史小区级TRACE记录。
c） 承建方和共享方均能被授权具有开启对本方用户（结合本方核心网）的用户级TRACE任务的能力。
10 权限管理
网管系统应支持的共享权限管理能力主要包括以下内容。
网管系统应支持对承建方和共享方网管用户角色的分权设置能力，并支持将承建方角色权限配置成完全控制权限，将共享方角色权限配置成读取和导出权限。
4
YD/T4349—2023
网管系统应支持对承建方和共享方网管用户角色的分域设置能力，并支持小区粒度的分域能力，承建方角色应具备完全（含共享网元与非共享网元）设备域权限，共享方仅具备共享网元设备域权限。
11 EMS北向接口要求
11.1 告警数据单北向多用户接口
网管系统应支持设置告警数据北向接口上报机制，如接口类型、接口安全设置等。
共享网元的告警北向应支持SOCKET接口，能输出共享网元的全量告警。同时，一个SOCKET接口应支持多用户连接（承建方、共享方）。
11.2 配置数据双北向接口
同一套网管系统在配置数据方面，应能支持对应承建方和共享方的差异化双北向接口输出。
a） 对应承建方的配置数据北向接口，应按承建方对北向配置文件的具体要求输出所有（含共享网元和非共享网元）基站的全量配置信息。
b） 对应共享方的配置数据北向接口，应按共享方对北向配置文件的具体要求输出共享网元的全量配置信息（含共享网元的共有配置数据以及基站下所有载波的配置数据）。
c） 网管系统的配置数据北向接口应支持按不同目录、不同文件分别存储承建方与共享方各自接口所属的配置文件。
d） 对独立载波的共享网元，网管系统应能具备如下能力：在对应承建方的北向接口以及对应共享方的北向接口生成的配置文件中，能按分PLMN存放到不同配置文件。
11.3 性能数据双北向接口
网管系统在性能数据方面，应支持对应承建方和共享方的差异化双北向接口输出。
a） 对应承建方的性能数据北向接口，应按承建方对北向性能文件的具体要求输出所有（含共享网元和非共享网元）基站的全量性能数据。
b） 对应共享方的性能数据北向接口，应按共享方对北向性能文件的具体要求输出共享网元的全量性能数据（含共享网元的共有统计数据以及基站下所有载波的统计数据）。
c） 网管系统的性能数据北向应支持按不同目录、不同文件分别存储承建方和共享方各自接口所属的性能文件。
d） 对独立载波的共享网元，网管系统应能具备如下能力：在对应承建方的北向接口以及对应共享方的北向接口生成的性能文件中，应能分PLMN将性能指标存放到不同性能文件。
11.4 MR数据双北向接口
网管系统应支持的MR数据北向要求。
a） 网管系统MR北向接口应支持按不同目录、不同文件分别存储承建方和共享方所属MR文件。
5
YD/T4349—2023
b） 网管系统MR北向接口应支持：对应承建方的北向接口传送的MR文件应涵盖所有共享网元以及非共享网元上产生的MR数据；对应共享方的北向接口传送的MR文件应仅涵盖所有共享网元产生的MR数据。
c） 网管系统应能基于分PLMN将共享网元上承建方用户和共享方用户各自产生的MR数据生成不同MR文件并北向上传的能力。
