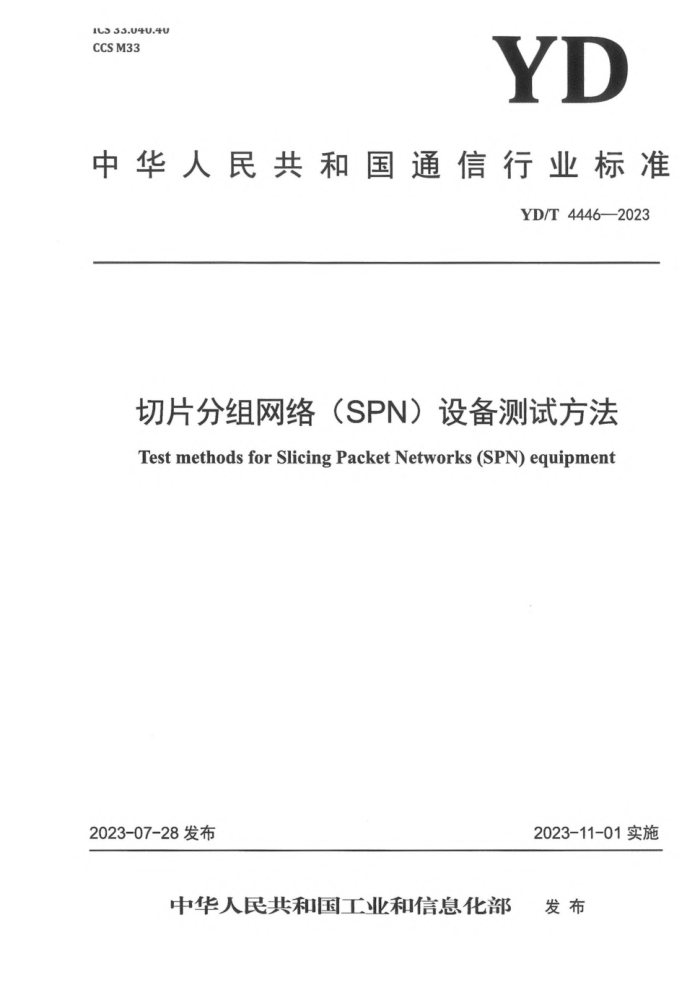

10053.040.40
CCS M33
YD
中 华 人 民 共 和 国 通 信 行 业 标 准
YD/T 4446—2023
切片分组网络 (SPN)设备测试方法
Test methods for Slicing Packet Networks (SPN) equipment
2023-07-28发布 2023-11-01实施
中华人民共和国工业和信息化部 发 布
YD/T 4446—2023
目 次
前言………………………………………………………………………………………………………………………………………………………………………………………………………………Ⅲ
1 范围………………………………………………………………………………………………………………………………………………………………………………………………………1
2 规范性引用文件……………………………………………………………………………………………………………………………………………………………………………1
3 术语和定义…………………………………………………………………………………………………………………………………………………………………………………….2
4 缩略语…………………………………………………………………………………………………………………………………………………………………………………………………2
5 切片分组网络(SPN)设备的测试配置……………………………………………………………………………………………………………………………6
6 SPN设备的多业务承载能力测试…………………………………………………………………………………………………………………………………………8
6.1 SR-TP承载L3VPN业务能力测试…………………………………………………………………………………………………………………………8
6.2 SR-BE承载L3VPN业务能力测试…………………………………………………………………………………………………………………………12
6.3 MPLS-TP承载L2VPN业务能力测试……………………………………………………………………………………………………………………14
6.4 MPLS-TP承载L2VPN+L3VPN业务功能测试………………………………………………………………………………………………15
6.5 MPLS-TP承载TDM业务功能和性能测试…………………………………………………………………………………………………………15
7 SPN设备转发能力测试……………………………………………………………………………………………………………………………………………………………15
7.1 MTN段层转发能力测试…………………………………………………………………………………………………………………………………………15
7.2 MTN通道层转发能力测试……………………………………………………………………………………………………………………………………17
7.3 SR-TP隧道转发能力测试……………………………………………………………………………………………………………………………………23
7.4 SR-BE隧道转发能力测试………………………………………………………………………………………………………………………………………25
7.5 MPLS-TP隧道标签和转发能力测试………………………………………………………………………………………………………………………25
8 SPN设备QoS功能和性能测试……………………………………………………………………………………………………………………………………26
8.1 业务流分类和优先级映射能力测试……………………………………………………………………………………………………………………26
8.2 基于流分类的访问控制列表(ACL)测试………………………………………………………………………………………………………27
8.3 色敏感功能测试………………………………………………………………………………………………………………………………………………………………28
8.4 接入速率控制功能测试………………………………………………………………………………………………………………………………………………28
8.5 连接允许控制(CAC)机制……………………………………………………………………………………………………………………………………30
8.6 MTN通道内的优先级调度策略测试……………………………………………………………………………………………………………………30
8.7 拥塞控制策略测试…………………………………………………………………………………………………………………………………………………………31
8.8 PE节点层次化QoS功能测试……………………………………………………………………………………………………………………………32
9 SPN设备OAM功能测试…………………………………………………………………………………………………………………………………………………33
9.1 MTN段层OAM功能测试……………………………………………………………………………………………………………………………………33
9.2 MTN通道层OAM功能测试………………………………………………………………………………………………………………………………42
9.3 SR-TP隧道的OAM功能测试………………………………………………………………………………………………………………………………53
9.4 SR-BE隧道的OAM功能测试……………………………………………………………………………………………………………………………58
9.5 MPLS-TP隧道的OAM功能测试………………………………………………………………………………………………………………………58
9.6 客户业务层OAM功能测试………………………………………………………………………………………………………………………………58
I
YD/T 4446—2023
10 SPN设备保护和恢复功能与性能测试…………………………………………………………………………………………………………………………64
10.1 MTN段层故障隔离能力测试…………………………………………………………………………………………………………………………………64
10.2 MTN通道层保护功能测试………………………………………………………………………………………………………………………………………65
10.3 SR-TP隧道保护功能测试………………………………………………………………………………………………………………………………………………71
10.4 SR-BE隧道保护功能测试…………………………………………………………………………………………………………………………………………73
10.5 MPLS-TP隧道保护功能测试………………………………………………………………………………………………………………………………………75
10.6 SR隧道的恢复功能测试……………………………………………………………………………………………………………………………………………75
10.7 客户业务层保护功能测试………………………………………………………………………………………………………………………………………………77
10.8 SPN设备级保护能力测试……………………………………………………………………………………………………………………………………………81
11 SPN设备同步功能与性能测试……………………………………………………………………………………………………………………………………………83
11.1 频率同步测试………………………………………………………………………………………………………………………………………………………………………83
11.2 时间同步测试……………………………………………………………………………………………………………………………………………………………………84
12 SPN管控功能测试……………………………………………………………………………………………………………………………………………………………………88
12.1 网络拓扑管理功能测试………………………………………………………………………………………………………………………………………………88
12.2 切片通道层管理功能测试…………………………………………………………………………………………………………………………………………89
12.3 切片分组层配置管理功能测试………………………………………………………………………………………………………………………………90
12.4 业务配置管理功能测试………………………………………………………………………………………………………………………………………………91
12.5 QoS配置管理测试…………………………………………………………………………………………………………………………………………………………95
12.6 OAM配置管理测试……………………………………………………………………………………………………………………………………………………95
12.7 同步管理测试测试……………………………………………………………………………………………………………………………………………………………98
12.8 网络切片管控功能测试………………………………………………………………………………………………………………………………………………98
12.9 网络故障管理能力测试……………………………………………………………………………………………………………………………………………100
12.10 网络性能管理能力测试…………………………………………………………………………………………………………………………………………102
13 SPN设备接口能力测试…………………………………………………………………………………………………………………………………………………………103
13.1 SPN设备以太网/MTN接口测试…………………………………………………………………………………………………………………………103
13.2 SPN设备STM-1光接口测试………………………………………………………………………………………………………………………………104
14 SPN设备规格与性能测试……………………………………………………………………………………………………………………………………………………104
14.1 SPN设备交换容量测试……………………………………………………………………………………………………………………………………………104
14.2 设备整机MTN Client最大规格测试………………………………………………………………………………………………………………………107
14.3 VRF实例数测试…………………………………………………………………………………………………………………………………………………………108
14.4 IPv4路由表规格测试…………………………………………………………………………………………………………………………………………………109
14.5 IPv6路由表规格测试…………………………………………………………………………………………………………………………………110
14.6 IS-ISv4域规模验证测试……………………………………………………………………………………………………………………………………………111
14.7 IS-ISv4进程规格测试…………………………………………………………………………………………………………………………………………………………112
15 SPN设备电压和工作环境测试…………………………………………………………………………………………………………………………………………113
15.1 设备直流电压范围测试………………………………………………………………………………………………………………………………………………113
15.2 设备高低温测试……………………………………………………………………………………………………………………………………………………………114
15.3 设备湿热测试………………………………………………………………………………………………………………………………………………………………………114
Ⅱ
YD/T 4446—2023
前 言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是“切片分组网络(SPN)”系列标准之一，该系列标准的名称和结构预计如下：
——切片分组网络(SPN)总体技术要求；
——切片分组网络(SPN)设备技术要求；
——切片分组网络(SPN)设备测试方法；
——切片分组网络(SPN)互通技术要求；
——切片分组网络(SPN)细粒度承载技术要求；
———切片分组网络(SPN)细粒度承载技术测试方法；
——切片分组网络(SPN)南向接口技术要求；
———切片分组网络(SPN)南向接口测试方法。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国通信标准化协会提出并归口。
本文件起草单位：中国信息通信研究院、中国移动通信集团有限公司、华为技术有限公司、中国信息通信科技集团有限公司、中兴通讯股份有限公司、UT斯达康通讯有限公司。
本文件主要起草人：赵俊峰、付易鹏、张萌、李曙方、叶雯、韩柳燕、李芳、程娜、李振文、胡永健、李日欣、韩震、刘永林、杨剑、汤闯、张劲松。
Ⅲ
YD/T 4446—2023
切片分组网络(SPN)设备测试方法
1 范围
本文件规定了切片分组网络(SPN)设备测试方法，主要包括多业务承载能力、设备转发能力、QoS功能和性能、OAM功能、保护和恢复功能和性能、分组同步功能和性能、网管功能、设备接口能力、设备规格和性能、设备电压和工作环境等测试。
本文件适用于切片分组网络(SPN)设备和网络的测试。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 7611—2016数字网系列比特率电接口特性
GB/T 16814—2008同步数字体系(SDH) 光缆线路系统测试方法
YD/T 2487—2013 分组传送网 (PTN)设备测试方法
YD/T2759.3—2021 单纤双向光收发合一模块 第3部分:50Gb/s
YD/T 2804.2—2015 40Gbit/s/100Gbit/s强度调制可插拔光收发合一模块 第2部分:4×25Gbit/s
YD/T 3125.2—2019 通信用增强型SFP光收发合一模块(SFP+)第2部分:25Gbit/s
YD/T3405—2018 基于分组网络的同步网操作管理维护(OAM)测试方法
YD/T 3538.2—2019 400Gbit/s强度调制可插拔光收发合一模块 第2部分:8×50Gbit/s
YD/T3539.2—2021 400Gb/s相位调制光收发合一模块 第2部分：1×400Gb/s
YD/T3712.1—2020 200Gb/s强度调制光收发合一模块 第1部分:4×50Gb/s
YD/T 3713—2020 50Gb/s PAM4调制光收发合一模块
YD/T3770—2020 软件定义同步网技术要求
YD/T3826—2021 切片分组网络(SPN) 总体技术要求
YD/T4172—2022 切片分组网络(SPN)设备技术要求
YD/T 4021.1—2022 城域应用线路侧光收发合一模块 第1部分:100Gb/s
ITU-T G.8262—2018 同步以太网设备从钟定时特性(Timing characteristics of a synchronous Ethernet equipment slave clock)
ITU-T G.8262.1—2019 增强同步以太设备从钟定时特性(Timing characteristics of enhanced synchronous equipment slave clock)
IETF RFC3315 IPv6动态主机配置协议(Dynamic Host Configuration Protocol for IPv6(DHCPv6))
IETF RFC4379 多协议标签交换(MPLS) 数据平面故障检测(Detecting Multi-Protocol Label
1
YD/T 4446---2023
Switched (MPLS) Data Plane Failures)
IETF RFC4443 IPv6互联网控制消息协议(Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6(IPv6) Specification)
IETF RFC5881 基于IPv4和IPv6的双向转发检测协议（单跳）(Bidirectional Forwarding Detection(BFD) for IPv4 and IPv6(Single Hop))
IETF RFC7110返回路径指定的标签交换路径(LSP) Ping(Return Path Specified Label Switched Path(LSP) Ping)
IETF RFC7130 基于链路聚合组接口的双向转发检测协议(Bidirectional Forwarding Detection(BFD) on Link Aggregation Group (LAG) Interfaces)
IETF RFC8667 IS-IS段路由扩展协议(IS-IS Extensions for Segment Routing)
3 术语和定义
本文件没有需要界定的术语和定义。
4 缩略语
下列缩略语适用于本文件。
1DM 单向时延测量 One-way Delay Measurement
2DM 双向时延测量 Two-way Delay Measurement
ACL 访问控制列表 Access Control List
AIS 告警指示信号 Alarm Indication Signal
APS 自动保护倒换 Automatic Protection Switch
BER 误码率 Bit Error Rate
BFD 双向转发检测 Bidirectional Forwarding Detection
BGP-LS 边界网关协议一链路状态 Border Gateway Protocol-Link State
BIP 比特间插奇偶校验 Bit Interleaved Parity
BIP8 8位比特间插奇偶校验 8 Bit Interleaved Parity
CAC 连接允许控制 Connection Admission Control
CC 连续性检测 Continuity Check
CCM 连续性检测消息 Continuity Check Message
CE 客户边缘设备 Customer Edge
CEP 分组网承载的SDH电路仿真 SDH Circuit Emulation over Packet
CES 电路仿真业务 Circuit Emulation Service
CESoPSN Structure-aware TDM Circuit Emulation Service over
分组交换网承载的结构化电路仿真业务
Packet Switched Network
2
CIR 承诺信息速率
CRC 循环冗余校验
CS 客户信号
CS LF 客户信号本地失效
CS LPI 客户信号低功耗指示
CS RF 客户信号远端失效
CSF 客户信号故障
CV 连通性验证
DA 目的MAC地址
DAPI 目的接入点标识符
DCN 数据通信网络
DHCP 动态主机配置协议
DM 时延测量
DNI 双节点互联
DNR 非返回
DSCP 区分业务编码点
EI 误码指示
EIR 超额信息速率
EP-LAN 以太网专用局域网（业务）
EP-Line 以太网专用线型（业务）
EVPL 以太网虚拟专线
eMBB 增强移动宽带
ETH 以太网
E-Tree 以太网树型（业务）
EXER 练习
FCS 帧校验序列
FDI 前向缺陷指示
FE 快速以太网
FEC 前向纠错
FlexE 灵活以太网
FRR 快速重路由
GE 千兆以太网
ICMP 互联网控制消息协议
ID 标识符
IGP 内部网关协议
IGMP 互联网组播协议
IP 互联网协议
YD/T 4446--2023
Committed Information Rate
Cyclic Redundancy Check
Client Signal
Client Signal Local Fail
Client Signal Low Power Indication
Client Signal Remote Fail
Client Signal Fail
Connectivity Verification
Destination MAC address
Destination Access Point Identifier
Data Communication Network
Dynamic Host Configuration Protocol
Delay Measurement
Dual Node Interconnection
Do Not Revert
DiffServ Code Point
Error Indication
Excess Information Rate
Ethernet Private-Local Area Network (Service)
Ethernet Private-Line(Service)
Ethernet Virtual Private Line
Enhanced Mobile Broadband
Ethernet
Ethernet-Tree(Service)
Exercise
Frame Checking Sequence
Forward Defect Indication
Fast Ethernet
Forward Error Correction
Flex Ethernet
Fast Reroute
Gigabit Ethernet
Internet Control Message Protocol
Identification
Interior Gateway Protocol
Internet Group Multicast Protocol
Internet Protocol
3
YD/T 4446—2023
IPv4 互联网协议第四版
IPv6 互联网协议第六版
IS-IS 中间系统到中间系统协议
L1 一层
L2 二层
L3 三层
L2VPN 二层虚拟专用网
L3VPN 三层虚拟专用网
LAG 链路聚合组
LB 环回功能
LBM 环回消息
LCK 信号锁定功能
LF 本地失效
LM 丢包测量
LP 保护锁定
LSP 标签交换路径
LT 链路踪迹
LTM 链路踪迹消息
LTR 链路踪迹响应
MAC 媒质接入控制
MEG 维护实体组
MEP MEG端点
MM MAP失配
MPLS 多协议标记交换
MPLS-TP MPLS传送子集
MS 人工倒换
MTN 城域传送网
ND 邻居发现协议
NETCONF 网络配置协议
NNI 网络一网络接口
NPE 网络侧PE设备
NR 无请求
OAM 运营、管理和维护
OC 普通时钟
P 运营商核心（设备）
P2MP 点到多点
P2P 点到点
Internet Protocol Version 4
Internet Protocol Version 6
Intermediate System-to-Intermediate System
layer One
Layer Two
Layer Three
Layer 2 Virtual Private Network
Layer 3 Virtual Private Network
Link Aggregation Group
Loopback Function
Loopback Message
Lock Signal Function
Local Fail
Loss Measurement
Lockout of Protection
Label Switched Path
Link Trace
Link Trace Message
Link Trace Reply
Media Access Control
Maintenance Entity Group
MEG End Point
Map Mismath
Multi-Protocol Label Switching
MPLS Transport Profile
Manual Switch
Metro Transport Network
Neighbor Discovery Protocol
Network Configuration Protocol
Network-Network Interface
Network Provider Edge
No Request
Operation, Administration and Maintenance
Ordinary Clock
Provider
Point to Multi-Point
Point to Point
4
PCEP 路径计算单元通信协议
PDH 准同步数字体系
PDU 净荷数据单元
PE 运营商边缘（设备）
PHB 每跳行为
PHY 物理层设备
PIR 峰值信息速率
PMA 物理媒介附加
PMD 物理媒介相关层
PQ 优先队列
PTN 分组传送网
PTP 精确时间协议
PW 伪线
PWE3 端到端伪线仿真
QoS 服务质量
RDI 远端缺陷指示
RF 远端失效
RPF 远端PHY故障
RR 反向请求
SAPI 源接入点标识符
SCL 切片通道层
SD 信号劣化
SDH 同步数字体系
SE 切片以太网
Seq 序列号
SF 信号失效
SID 段路由标识符
SP 严格优先级队列
SPE 上层核心侧PE设备
SPL 切片分组层
SPN 切片分组网
SR 段路由
SR-BE 基于尽力转发的段路由
SR-TP 流量工程的段路由传送子集
STL 切片传送层
STM 同步传输模式
YD/T 4446——2023
Path Computation Element Protocol
Plesiochronous Digital Hierarchy
Payload Data Unit
Provider Edge
Per-Hop Behavior
Physical Device
Peak Information Rate
Physical Medium Attachment
Physical Media Dependent
Priority Queue
Packet Transport Network
Precision Time Protocol
Pseudowire
Pseudowire Emulation Edge to Edge
Quality of Service
Remote Defect Indication
Remote Fail
Remote PHY Fault
Reverse Request
Source Access Point Identifier
Slicing Channel Layer
Signal Degrade
Synchronous Digital Hierarchy
Slicing Ethernet
Sequence
Signal Fail
Segment Identifier
Strict Priority
Superstratum Provider Edge
Slicing Packet Layer
Slicing Packet Network
Segment Routing
Segment Routing-Best Effort
Segment Routing Transport Profile-Traffic
Engineering
Slicing Transport Layer
Synchronous Transfer Module
5
YD/T 4446—2023
S-XC 序列交叉连接 Sequence Cross Connect
SyncE 同步以太网 Synchronous Ethernet
TC 流量类型 Traffic Category
TCP 传输控制协议 Transmission Control Protocol
TDM 时分复用 Time Division Multiplexing
TE 时间误差 Time Error
TI-LFA 拓扑无关的无环冗余替代保护 Topology Independent Loop Free Alternate
ToD 当前时刻 Time of Day
TST 测试(PDU) Test(PDU)
TTL 生存时间 Time To Live
UNI 用户网络接口 User Network Interface
UPE 用户侧PE设备 User-end Provider Edge
VID 虚拟局域网标识符 VLAN Identifier
VLAN 虚拟局域网 Virtual Local Area Network
VP 虚通路 Virtual Path
VRF 虚拟路由转发 Virtual Routing and Forwarding
WFQ 加权公平队列 Weighted Fair Queue
WTR 等待恢复 Wait to Restore
5 切片分组网络 (SPN)设备的测试配置
SPN设备的测试配置主要分为端到端组网测试配置和设备功能及性能测试配置两类。
SPN 设备端到端组网测试一般配置 6 端核心和汇聚设备组成 400GE/200GE/N*100G 的核心环和200GE/N*100G的汇聚环，配置4端接入设备分别组成50GE接入环1和100GE接入环2（如图1）。全网共划分3个IGP域，其中核心环和汇聚环配置为IGP1，接入环1配置IGP2，接入环2配置IGP3.在L3VPN业务采用分段部署的方式下, NE7~NE10为UPE节点, NE5和NE6为SPE节点, NE1和NE2为NPE节点.NE5和NE6分别配置为管控系统的主用和备用的网关网元，NE11是用SPN设备模拟业务在核心机房终结落地的客户网络边缘设备(CE).
SPN设备功能和性能测试一般配置3端设备（如图2）, 设备之间通过400GE/200GE/100GE/50GE的MTN接口连接，可以为同类型或不同类型SPN设备。不同测试项目的设备数量及组网配置根据具体情况有所差异。
测试配置中涉及的主要测试仪表及基本功能见表1.
6
YD/T 4446—2023
SPN设备
NE11
SPN设备
SPN设备
NE1
NE2
400GE/200GE/N*100GE
核心环
SPN设备
SPN设备
NE3
NE4
数据网络
分析仪
200GE/N*100GE
汇聚环
SPN设备NE5
SPN设备NE6
50GE接入环1
100GE接入环2
SPN设备NE7
SPN设备
SPN设备NE9
SPN设备
NE8
NE10
图1 SPN设备的端到端组网测试配置示例
SPN设备
NE3
400GE/200GE/100GE/50GE MTN接口
400GE/200GE/100GE/50GE MTN接口
分光器
400GE/200GE/
400GE/200GE/
SPN设备
SPN设备NEI
100GE/50GE
100GE/50GE
NE2
MTN接口
MTN接口
网络
分析仪
数据网络
分析仪
图2 SPN设备的功能和性能测试配置示例
表1 主要测试仪表配置与基本功能
序号 仪表类型 基本功能
1 数据网络分析仪 GE/10GE/25GE/50GE/100GE/200GE/400GE接口L1~L3层业务流量仿真，协议一致性测试等
2 网络分析仪 50GE/100GE/200GE/400GE MTN接口相关测试功能及多端口绑定功能; MTN段层告警与开销、MTN通道层OAM功能、抓包分析功能等
3 SDH分析仪 El(PDH)和STM-1等业务的功能和性能测试
4 光谱分析仪 25GE/50GE/100GE/200GE/400GE接口光模块发送接口的光波长等相关性能指标测试
5 光示波器 NRZ和PAM4类型发送接口的眼图、TDECQ等性能指标测试
7
YD/T 4446—2023
表1 主要测试仪表配置与基本功能（续）
序号 仪表类型 基本功能
6 时频同步分析仪 时间频率功能和性能测试
7 计数器 高精度时频测量
8 电示波器 电接口波形测试
9 可调直流电源 设备直流电压范围测试
10 高低温湿热试验箱 高低温、恒定湿热环境测试
6 SPN设备的多业务承载能力测试
6.1 SR-TP承载L3VPN业务能力测试
6.1.1 SR-TP承载分段L3VPN业务测试
测试目的 验证SR-TP隧道分段L3VPN基本业务功能
测试依据 YD/T 4172—2022《切片分组网络(SPN)设备技术要求》第6.1.3节、第6.2.3节
测试仪表 数据网络分析仪
测试配置
测试步骤
a）按照图3测试配置连接网络，网络测试仪的两个端口模拟客户侧流量；
b）通过管控系统部署NE1、NE3、NE5、NE7网元的邻接标签和SID;
6
YD/T 4446—2023
c） 完成管控系统和设备之间ISIS、SR、PCEP、BGP-LS等控制平面协议部署，并按照上图配置IGP
域；
d） 在SPN设备NE1-NE5间创建SR-TP隧道1, NE5-NE7间创建SR-TP隧道2, 管控系统集中引入
和扩散路由，并完成部署；
e） 在NE1, NE7间创建分段L3VPN业务, NE1为NPE, NE5为SPE, NE7为UPE, 承载在SR-TP
隧道1和隧道2上，并在VRF内配置用户侧接口IPv4地址和本地路由；
f） 配置网络测试仪接口IPv4地址与被测直连设备接口地址在同一网段；
g） 网络测试仪分别从连接NE7和NE11的端口发送128、256、512、1024、1280、1518字节80%用
户侧端口带宽，目的为对端测试仪接口IPv4地址的业务流量，查看流量接收情况，并记录流量时
延和抖动
a） 网络侧接口可以为普通以太网接口或MTN接口；
b） SPE节点的封装效率见表2:
