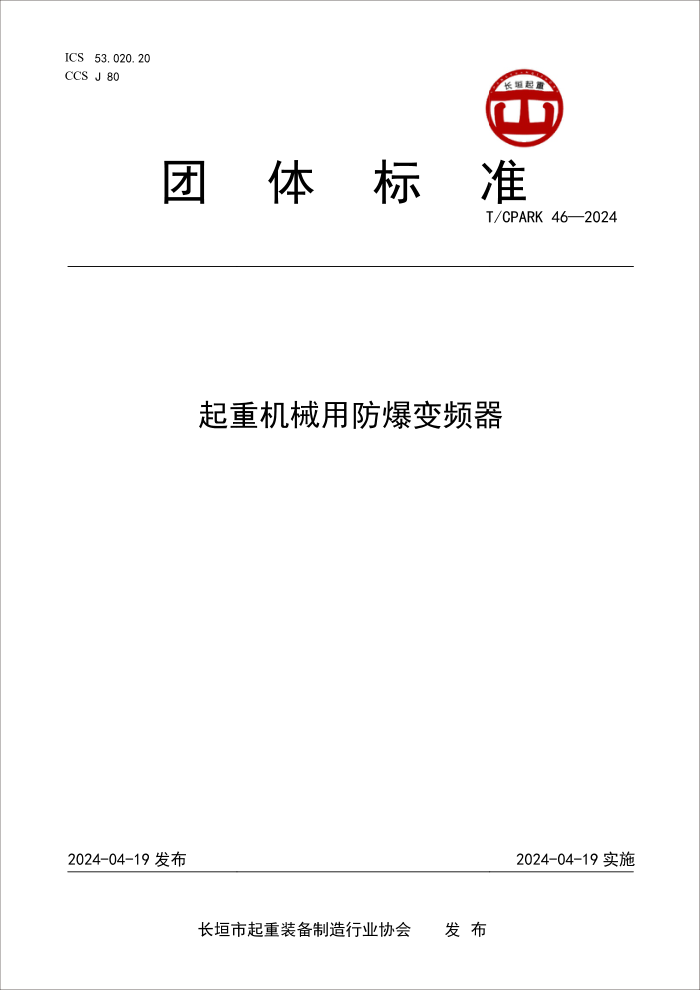

ICS 53.020.20
CCS J 80
长短起度
团 体 标 准
T/CPARK 46—2024
起重机械用防爆变频器
2024-04-19发布 2024-04-19实施
长垣市起重装备制造行业协会 发 布
T/CPARK 46—2024
目 次
前言………………………………………………………………………………………………………………………………………………………………………………………………III
1 范围………………………………………………………………………………………………………………………………………………………………………………………1
2 规范性引用文件…………………………………………………………………………………………………………………………………………………………………1
3 术语和定义…………………………………………………………………………………………………………………………………………………………………………………1
4 型式和参数………………………………………………………………………………………………………………………………………1
4.1 型式………………………………………………………………………………………………………………………………………………………………………………………1
4.2 基本参数……………………………………………………………………………………………………………………………………………………………………………2
5 基本要求………………………………………………………………………………………………………………………………………………………………………………………2
5.1 防爆要求……………………………………………………………………………………………………………………………………………………………………………2
5.2 原材料…………………………………………………………………………………………………………………………………………………………………………………2
5.3 工艺装备………………………………………………………………………………………………………………………………………………………………………………2
5.4 检验检测……………………………………………………………………………………………………………………………………………………………………………2
6 技术要求…………………………………………………………………………………………………… ……………………………………………2
……………2技术表示中ARK………………………3………………3
…………………………36.5输出安全容量……………………………举起中国……………………………4
6.6 轻载运行………………………………………………………………………………………………………………………………………………………………………………4
6.7 运行频率范围内技术性能…………………………………………………………………………………………………………………………………………4
6.8 效率………………………………………………………………………………………………………………………………………………………………………………………5
6.9 输入功率因数………………………………………………………………………………………………………………………………………………………………………5
6.10 温升……………………………………………………………………………………………………………………………………………………………………………………5
6.11 噪声………………………………………………………………………………………………………………………………………………………………………………………5
6.12 输出电压不平衡度…………………………………………………………………………………………………………………………………………………………5
6.13 过载能力…………………………………………………………………………………………………………………………………………………………………………5
6.14 制动能力…………………………………………………………………………………………………………………………………………………………………………5
6.15 环境适应性………………………………………………………………………………………………………………………………………………………………………6
6.16 电磁兼容性………………………………………………………………………………………………………………………………………………………………………6
7 试验方法………………………………………………………………………………………………………………………………………………………………………………6
7.1 防爆性能试验……………………………………………………………………………………………………………………………………………………………………6
7.2 外观与机械性能检查………………………………………………………………………………………………………………………………………………………6
7.3 功能试验……………………………………………………………………………………………………………………………………………………………………………6
7.4 电气安全……………………………………………………………………………………………………………………………………………………………………………6
7.5 输出额定容量……………………………………………………………………………………………………………………………………………………………………7
7.6 轻载试验………………………………………………………………………………………………………………………………………………………………………………7
7.7 运行频率范围内技术性能测定…………………………………………………………………………………………………………………………………7
7.8 效率………………………………………………………………………………………………………………………………………………………………………………………7
I
T/CPARK 46—2024
7.9 输入功率因数………………………………………………………………………………………………………………………………………………………………………7
7.10 温升……………………………………………………………………………………………………………………………………………………………………………………………………7
7.11 噪声……………………………………………………………………………………………………………………………………………………………………………………………………7
7.12 输出电压不平衡度…………………………………………………………………………………………………………………………………………………………7
7.13 过载能力………………………………………………………………………………………………………………………………………………………………………8
7.14 制动能力……………………………………………………………………………………………………………………………………………………………………………8
7.15 环境适应性试验…………………………………………………………………………………………………………………………………………………………………………8
7.16 电磁兼容性………………………………………………………………………………………………………………………………………………………………………………8
8 检验规则…………………………………………………………………………………………………………………………………………………………………………………………8
8.1 检验分类…………………………………………………………………………………………………………………………………………………………………………8
表3 检验项目（续）………………………………………………………………………………………………………………………………………………………9
8.2 出厂检验………………………………………………………………………………………………………………………………………………………………………………9
8.3 型式检验……………………………………………………………………………………………………………………………………………………………………………………………9
9 标志、包装、运输和贮存………………………………………………………………………………………………………………………………………………………………………9
9.1 标志……………………………………………………………………………………………………………………………………………………………………………9
9.2 包装………………………………………………………………………………………………………………………………………………………………………………10
9.3 运输和贮存…………………………………………………………………………………………………………………………………………………………………………10
-PARK
举起中国
Ⅱ
T/CPARK 46—2024
前 言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由长垣市起重装备制造行业协会提出。
本文件由长垣市起重装备制造行业协会标准化技术委员会归口。
本文件起草单位：河南省黄河防爆起重机有限公司、长垣市市场监督管理局、河南省特种设备检验技术研究院、国家桥架类及轻小型起重机械质量检验检测中心（河南）、长垣市产品质量检验检测中心、河南省起重设备配件产品质量监督检验中心、河南捷控自动化科技有限公司、河南长鸿信息技术有限公司。
本文件主要起草人：邓东军、高站波、胡林中、张龙山、李德江、贾更云、赵慧、胡杰、王全营、胡鸣超、杨胜国、王旭、吴中天、刘忠杰。
PARK
举起中国
III
T/CPARK 46—2024
起重机械用防爆变频器
1 范围
本文件规定了防爆变频器的术语和定义、型式与参数、基本要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于供电电源交流50 Hz或60 Hz、额定输入电压为交流660 V等级以下，输出频率小于300 Hz、容量2.2 kVA~315 kVA的起重机械用防爆变频器（以下简称变频器）。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志
GB/T 3836.1 爆炸性环境 第1部分： 设备通用要求
GB/T 3836.2 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备
GB/T 3836.3 爆炸性环境 第3部分：由增安型“e”保护的设备
GB/T 3836.4 爆炸性环境 第4部分：由本质安全型“i”保护的设备
GB/T 4208 外壳防护等级（IP代码）
GB/T 4798.2 电工电子产品应用环境条件 第2部分：运输
GB/T 4798.3-2007 电工电子产品应用环境条件 第3部分：有气候防护场所固定使用
GB 4824 工业、科学和医疗设备射频骚扰特性限值和测量方法
GB 5226.1-2019 机械电气安全机械电气设备 第1部分：通用技术条件
GB/T11022 高压交流开关设备和控制设备标准的共用技术要求
GB/T 12668.4-2006 调速电气传动系统 第4部分：一般要求交流电压1000V以上但不超过35kV的交流调速电气传动系统额定值的规定
GB/T 13384 机电产品包装通用技术条件
GB/T 14048.1 低压开关设备和控制设备 第1部分：总则
GB/T 26572 电子电气产品中限用物质的限量
GB/T 30844.1-2014 1 kV及以下通用变频调速设备 第1部分：技术条件
GB/T 30844.2-2014 1 kV及以下通用变频调速设备 第2部分：试验方法
GB/T 32505-2016 机床专用变频调速设备
MT/T661 煤矿井下用电器设备通用技术条件
3 术语和定义
GB/T 32505界定的术语和定义适用于本文件。
4 型式和参数
4.1 型式
4.1.1 防爆变频器按控制方式分为：
a） 无PG矢量控制：
b） 有PG矢量控制（或直接转矩控制）。
1
T/CPARK 46—2024
4.1.2防爆变频器按驱动电机类型分为：
a） 三相异步电机：
b） 三相永磁同步电机。
4.2 基本参数
4.2.1 输入额定值
宜优先选用下列输入电压额定值：
a）用于50 Hz:230 V、400 V:
b）用于60 Hz:208 V、400 V.
4.2.2 输出额定值
防爆变频器输出侧的额定值包括：
a） 输出交流电压；
b） 输出电流：
c） 输出频率范围：
d） 输出容量：
e） 过载能力。
5 基本要求
5.1 防爆要求
5.1.1 防爆性能应符合GB/T 3836.1、GB/T 3836.2、GB/T 3836.3和GB/T 3836.4的基本要求，当具有远程控制、数据通信功能时，控制、通信信号应符合本质安全要求。
5.1.2 防爆外壳进行内部点燃不传爆试验。
5.2 原材料
5.2.1 变频器使用的主要材料应符合GB/T26572电子电气产品中限用物质的限量要求。
5.2.2 PCB板应使用阻燃等级不低于UL94V-0等级材料。
5.3 工艺装备
5.3.1 车间环境应满足变频器系统的电子部件加工和整机组装的防尘、防静电要求。
5.3.2宜采用自动SMT贴片生产系统及自动锡膏印刷，自动焊接工序采用无铅节能结构波峰焊设备进行生产。
5.3.3 应采用在线式自动变频器老化试验装备。
5.4 检验检测
5.4.1应采用环境适应性试验的高、低温箱（含恒温恒湿试验）设备。
5.4.2应采用变频器进行电快速瞬变脉冲群试验设备。
5.4.3应采用静电发生器、智能型雷击浪涌耦合/去耦网络、自动雷击浪涌模拟器的测试设备。
5.4.4应采用多功能电能质量分析仪和电气安全试验设备。
6 技术要求
6.1 使用条件
6.1.1 机械安装条件
防爆变频器应安装在有相应IP等级及防火等级的电气柜的坚固的安装面上或者安装在附加壳体内，这些安装面或壳体不应对通风或冷却系统造成严重影响。为增加可靠性，可以配置降温设备。其他的安
2
T/CPARK 46—2024
装环境要求有专门的考虑，需要加以规定并与制造商商议。对于固定安装，振动应维持在GB/T 4798.3-2007中等级3 M1的正常极限范围内，见表1。超出极限的振动或者用于非固定安装的变频器，都应认为是异常的机械条件。
表1 安装的振动极限
频率 (Hz) 振幅(mm) 加速度 (m/s2)
2≤f<9 0.3 —
9≤f<200 1
6.1.2 环境使用条件
防爆变频器应能在GB 5226.1——2019中4.4给出的使用环境条件下正常工作，并应满足下述要求：
a） 冷却介质的温度范围：空气0℃~40℃;
b）环境温度范围：5℃~40℃;
c）相对湿度：5%~85%, 无凝露；
d）海拔高度：不超过1000 m.
注：对于海拔超过 1000 m 时，应考虑到绝缘和温升的影响，可以给出正常工作的最大海拔，并提供超出 1000 m到最大海拔的降额曲线。
6.1.3 电气使用条件
防爆变频器应在符合GB/T32505所规定的电气使用条件下运行。
(2)
6.2.1.2变频器外壳及所有支撑表面无眩目反光，有防腐能力，颜色应均匀一致，表面无起泡、腐蚀、划痕、涂层脱落或沙孔等。
6.2.1.3电镀件表面应光滑，色泽均匀，不应有剥落、锈蚀及其他机械损伤。
6.2.2 机械性能
防爆变频器的机械性能应符合GB/T 32505——2016中7.1.2的要求。
6.3 功能要求
产品应具备但不限于下列规定的功能：
a） 频率设定（按预设斜坡函数平稳改变频率给定，加速时间和减速时间可分别按需要更改设定）；运行操作（正向、点动、反向）；
b） 输入/输出信号：
c） 显示输出频率、电流、电压、功率等；————故障监控（外部故障、功率部分故障、辅助电源故障、内部控制系统故障等）；———保护功能（过流、过载、过热、过压、欠压、失压、缺相、接地等）：
d） 故障报警状态的复位；
e） 正、反转控制功能：产品具有控制电机正向旋转、反向旋转的功能。允许正反转时，可设定正反转死区时间：
f）RS485通讯功能：
g） 电机参数识别。
6.4 电气安全
6.4.1 绝缘电阻
应符合GB/T 30844.1——2014第7.3.1条的要求。
3
T/CPARK 46—2024
6.4.2 介电强度
应符合GB/T 30844.1——2014第7.3.2条的要求。
6.4.3 电气间隙和爬电距离
应符合GB/T 3836.1的要求。
6.4.4 接地保护连续性
运行中操作人员可以触及的金属部件与外壳接地点之间的电阻应不大于0.1Ω.应符合GB/T 30844.1-2014第7.3.4条的要求：接地出现故障时，保护动作，并有故障显示。
6.4.5 短路保护
任意两相短路时，保护动作，并有故障显示。
6.4.6 内水冷散热保护
采用内水冷却散热时，应具有温度保护与离子水浓度保护，当出现温度或离子水浓度超限时，保护动作，并有故障显示。
宜具备内水压保护功能，当内水压超过规定范围，保护动作并有故障显示，产品企业应明确规定范围具体数值。
6.5 输出额定容量
在规定的电源条件下，防爆变频器在输出频率为20Hz~50Hz中的任一频率点运行时，其输出电压可设定为额定输出电压，此时的输出容量应不低于额定容量(kVA).
6.6 轻载运行
防爆变频器带适配电机进行轻载启动、停止的测试，电气线路的所有部分以及冷却功能均能与主电路一起正常运行。
6.7 运行频率范围内技术性能
6.7.1 频率控制范围
6.7.1.1在整个运行频率范围内，被控适配电机均可以正常运行。由最低输出频率调节至最高输出频率的过程中，防爆变频器配电机的转速应能平稳地由低速向高速调节。由最高输出频率调节至最低输出频率的过程中，防爆变频器配电机的转速应连续平稳地由高速向低速调节。在频率调节过程中，防爆变频器应按预设斜坡改变输出频率，所驱动电机的转速也应符合该预设斜坡。
6.7.1.2最低输出频率时，可以持续地输出额定电流：在最高输出频率时，输出容量应不低于额定值。
6.7.1.3防爆变频器软件应内置参数可由用户调整的斜坡函数发生器，使设备按预设斜坡平稳加减速运行。
6.7.2 频率分辨率
按不同给定方式分为：
a）数字给定：f≤0.01 Hz;
b） 模拟给定：f≤0.07%最大频率。
6.7.3 稳态运行转速精度
按不同控制方式分为：
a） 无PG矢量控制：≤0.2%额定同步转速；
b） 有PG矢量控制（或直接转矩控制）：≤0.02%额定同步转速。
4
T/CPARK 46—2024
6.7.4 启动转矩控制
防爆变频器按本标准规定的最低输出频率（不低于1Hz）带适配电动机运行时，输出转矩不小于180%额定转矩。
6.8 效率
工作效率应在产品企业中规定，功率损耗容差应符合GB/T 12668.4-2006第6.1.4的要求。
a）额定容量2.2 kVA及以下，效率不小于90%;
b）额定容量2.2 kVA~5 kVA之间(包括5 kVA), 效率不小于91%;
c）额定容量5 kVA~10 kVA之间 (包括10 kVA), 效率不小于94%;
d）额定容量10 kVA~18.5 kVA之间 (包括18.5 kVA), 效率不小于95%.
效率值应明确标明载波频率，并包含其他设备（变压器、滤波器、风机、控制电源等）的总效率值。
6.9 输入功率因数
变频器电源端的总输入功率因数，在其输出功率等于额定功率情况下应不小于0.93.
6.10 温升
各关键部件温升应符合GB/T 12668.4、GB/T 3836.1、GB/T 11022、GB/T 14048.1和MT/T 661的规定。
电气设备按其最高温度分为T1~T6组，对应T1~T6组的电气设备的最高表面温度不应超过对应的温度组别的允许值。温度组别、设备表面温度和可燃气体或蒸汽的引燃温度之间关系如表2.
表2 温度组别、设备表面温度和引燃温度
温度组别 设备的最高表面温度T[℃] 可燃性物质的点燃温度T[℃]
T1 450 T>450
T2 300 450>= T >300
T3 200 300>= T >200
T4 135 200>= T >135
T5 100 135>= T >100
T6 85 100>= T >8
6.11 噪声
防爆变频器在运行时所产生的噪声，在距变频器垂直距离1m处：
a）额定容量5kVA及以下，不应超过70dB(A);
b）额定容量5kVA以上，不应超过74dB(A).
6.12 输出电压不平衡度
在正常使用条件下，在输出频率调节范围内及各相负载对称的情况下，输出电压不平衡度小于2%.
6.13 过载能力
1.2倍额定负载可正常工作30min，1.5倍额定负载可正常工作1min.
6.14 制动能力
6.14.1 能耗制动
防爆变频器内置制动单元，使用时应外接制动电阻。如果变频器功率大，宜增加电容，从电机再生出来的能力贮积在变频器的滤波电容器中，由于电容器的容量和耐压关系，起重机械用变频器的再生制动力约为额定转矩的10%~20%。如选用件制动单元，应达50%~100%.
5
T/CPARK 46—2024
6.14.2 直流制动
防爆变频器具有对异步电机有直流制动的功能：
a）可设定直流制动时间:0.0~60.0s;
b） 可设定直流制动电流：0.0~100.0%额定电流。
6.15 环境适应性
6.15.1 高温运行试验
将防爆变频器放于60℃恒温箱中，带最大匹配电机，50Hz空载运行40h，在常温下放置12h后，再测试其电气性能。
6.15.2 低温运行试验
将防爆变频器放在-20℃的恒温箱中，保持2h，待内部元器件温度稳定在环境温度后，反复上电十次，被试装置应能正常启动；将被试装置带最大匹配电机，50Hz空载运行24h，装置应能稳定运行；在常温下放置12 h后，再测试其电气性能。
6.15.3 高温存储试验
将防爆变频器置于温度为70℃高温箱中连续存放48h，然后取出置于试验室内的环境温度下恢复12h，再测试其电气性能。
6.15.4 低温存储试验
将防爆变频器置于温度-40℃低温箱中连续存放48h，然后取出置于试验室内的环境温度下恢复12h,测试其电气性能。
6.15.5 振动试验
防爆变频器应进行振动试验，试验后变频器应能正常运行。
6.16 电磁兼容性
变频器的电磁兼容性应符合GB/T 32505——2016中7.16的要求。
7 试验方法
7.1 防爆性能试验
防爆性能检验项目按照GB/T 3836.1、GB/T 3836.2、GB/T 3836.3和GB/T 3836.4的相关要求进行。
7.2 外观与机械性能检查
按照GB/T 30844.2-2014中5.1进行。其中防护等级试验按照GB/T 4208的规定进行。
7.3 功能试验
被测变频器连接合适的电源、电动机、制动电阻外部器件后，运行变频器，逐一进行功能试验。
7.4 电气安全
7.4.1 绝缘电阻
按照GB/T 30844.2-2014中5.2.2的规定进行。
7.4.2 介电强度
按照GB/T 30844.2-2014中5.2.3的规定进行。
6
T/CPARK 46——2024
7.4.3 电气间隙和爬电距离
按照GB/T 3836.2的规定进行。
7.4.4 接地保护连续性
按照GB/T 30844.2-2014中5.4的规定进行。
7.5 输出额定容量
按照GB/T 30844.2-2014 中5.5的规定进行。
7.6 轻载试验
按照GB/T 30844.2-2014 中5.6的规定进行。
7.7 运行频率范围内技术性能测定
7.7.1 概述
防爆变频器带适配电机组成变频调速系统，变频器的输入电压为额定电压。适配电机的输出轴不与其他设备联接（空载）或通过一个可测量转矩的设备，同轴联接到可调转矩的负载。
此负载可用一台功率较大的电机，由高精度驱动设备控制，采用速度外环和转矩内环的闭环控制，速度给定为0，通过设定速度调节器限幅，设定负载转矩给定。
7.7.2 频率控制范围试验
按照GB/T 32505-2016中8.11.2的规定进行。
7.7.3 频率分辨率
按照GB/T 30844.2-2014中5.12的规定进行。
7.7.4 稳态运行转速精度试验
按照GB/T 32505-2016中8.11.3的规定进行。
7.7.5 启动转矩控制测定
试验时，负载转矩给定设为适配电机的180%额定转矩。设定变频器启动频率为1.0Hz运行，应满足6.7.4的要求，并记录试验中电机轴转矩和转速波形。
7.8 效率
按照GB/T 30844.2-2014中5.8的规定进行。
7.9 输入功率因数
按照GB/T 30844.2-2014中5.9的规定进行。
7.10 温升
按照GB/T 30844.2-2014中5.10的规定进行。
7.11 噪声
按照GB/T 30844.2-2014中5.11的规定进行。
7.12 输出电压不平衡度
按照GB/T 30844.2-2014中5.13的规定进行。
7
T/CPARK 46—2024
7.13 过载能力
按照GB/T 30844.2-2014中5.14的规定进行。
7.14 制动能力
7.14.1 能耗制动能力试验
按照GB/T 32505-2016中8.20.1的规定进行。
7.14.2 直流制动能力试验
按照GB/T 32505-2016中8.20.2的规定进行。
7.15 环境适应性试验
7.15.1 高温运行试验试验方法
按GB/T 30844.2-2014中5.16.2的规定进行。
7.15.2 低温运行试验试验方法
按GB/T 30844.2-2014中5.16.3的规定进行。
7.15.3 高温存放试验
变频器进行70 ℃±2 ℃历时24 h的高温存放试验。
7.15.4 低温存放试验
变频器进行- 2 5 ^{circ} C pm 2 ^{circ} Omega历时24 h的低温存放试验.
7.15.5 振动试验
试验方法按GB/T 30844.2-2014中5.16.5的规定进行。
7.16 电磁兼容性
7.16.1 抗扰度试验试验方法
按GB/T 30844.2-2014中5.17.2的规定进行。
7.16.2 电磁骚扰试验
按照GB 4824的规定进行。
8 检验规则
8.1 检验分类
变频器的检验分为出厂检验和型式检验，检验项目见表3.
表3 检验项目
序号 检验项目 型式检验 出厂检验 技术要求 检验方法
1 防爆性能 ○ ○ 5.1 7.1
2 外观与机械性能 ○ ○ 6.2 7.2
3 频率设定 ○ ○ 6.3 7.3
4 绝缘电阻 ○ ○ 6.4.1 7.4.1
5 介电强度 O ○ 6.4.2 7.4.2
6 电气间隙和爬电距离 ○ × 6.4.3 7.4.3
8
T/CPARK 46—2024
表3 检验项目（续）
序号 检验项目 型式检验 出厂检验 技术要求 检验方法
7 接地保护连续性 ○ ○ 6.4.4 7.4.4
8 输出额定容量 ○ ○ 6.5 7.5
9 轻载运行 ○ × 6.6 7.6
10 频率控制范围 ○ × 6.7.1 7.7.1
11 频率分辨率 ○ × 6.7.2 7.7.2
12 稳态运行转速精度 ○ × 6.7.3 7.7.3
13 启动转矩控制 ○ × 6.7.4 7.7.4
14 效率 ○ × 6.8 7.8
15 输入功率因数 ○ × 6.9 7.9
16 温升 ○ × 6.10 7.10
17 噪声 ○ × 6.11 7.11
18 输出电压不平衡度 ○ × 6.12 7.12
19 过载能力 ○ × 6.13 7.13
20 制动能力 ○ × 6.14 7.14
21 环境适应性 ○ × 6.15 7.15
22 电磁兼容性 6.16 7.16
注：标“○”的为应检验项目，标“×”的为不需检验项目
8.2 出厂检验
每台变频器应在制造厂经出厂检验，检验项目全部合格，贴上合格标识后出厂。
8.3 型式检验
8.3.1有下列情况之一时，应进行型式检验：
a） 改进设计的试验定型鉴定；
b） 正式生产后，结构、材料、工艺有较大变化，可能影响变频器的性能；
c） 变频器长期停产后，恢复生产；
d） 出厂检验结果与上次型式检验有较大差异；
e） 国家市场监督机构提出进行型式检验的要求。
8.3.2型式检验样品应从出厂检验合格的成品中随机抽取，样品数量为2台。
8.3.3全部项目合格，则判定型式检验通过，若出现1项试验不合格，则型式检验不通过。
9 标志、包装、运输和贮存
9.1 标志
应在防爆变频器明显位置固定清晰永久的标牌，铭牌应至少包括如下内容：
a） 制造商名称：
b） 型号和生产序列号：
c） 输出交流电压；
d） 输出电流：
e） 输出频率范围；
f） 输出容量：
g） 过载能力
h） 控制方式
9
T/CPARK 46—2024
i） 过载能力范围
9.2 包装
防爆变频器包装应符合GB/T 13384的规定，包装箱的标志符合GB/T 191的规定，出厂时至少应附带如下随行文件：
a） 装箱清单：
b） 合格证书：
c） 使用说明书：
d） 防爆等级：
e） 成套及备件一览表。
9.3 运输和贮存
9.3.1防爆变频器应在GB/T4798.2规定的环境条件下进行运输。变频器（不加冷却液）在运输过程中，应有防雨、防潮措施，不应剧烈振动、撞击和倒置，同时不适宜与易燃、易爆、有腐蚀性、潮湿的物体混运。
9.3.2防爆变频器应贮存在空气流通、无腐蚀性气体的仓库中，不应淋雨、暴晒，避免出现凝露和霜冻。
9.3.3防爆变频器运输和贮存的温度和湿度应符合如下要求：
a） 环境温度：- 2 5 ^{circ} C sim 6 5 ^{circ} C ;
b） 相对湿度:5%~95%.
-PARK
举起中国
10
