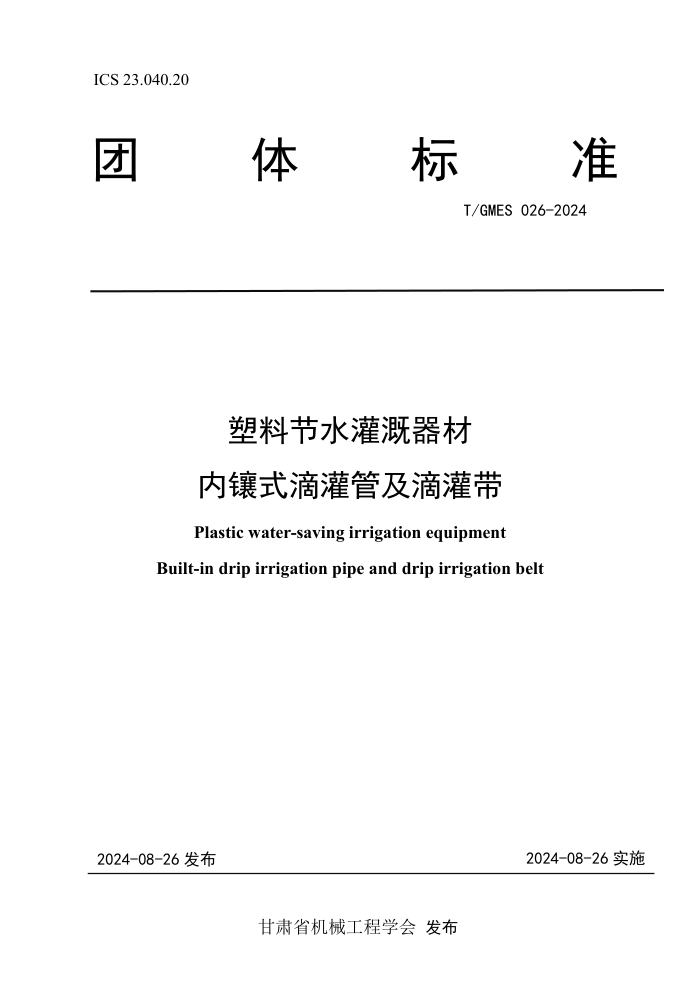

ICS 23.040.20
团 体 标 准
T/GMES 026-2024
塑料节水灌溉器材
内镶式滴灌管及滴灌带
Plastic water-saving irrigation equipment
Built-in drip irrigation pipe and drip irrigation belt
2024-08-26 发布
2024-08-26 实施
甘肃省机械工程学会 发布
T/GMES 026—2024
目
次
1
范围 .......................................................................... 1
2
规范性引用文件 ................................................................ 1
3
术语和定义 .................................................................... 1
4
分类 .......................................................................... 2
5
型号标记 ...................................................................... 2
6
材料 .......................................................................... 2
7
技术要求 ...................................................................... 2
7.1
外观 ...................................................................... 2
7.2
不透光性 .................................................................. 2
7.3
规格尺寸 .................................................................. 2
7.4
流量均匀度 ................................................................ 3
7.5
流量和进水口压力之间的关系 ................................................ 3
7.6
抗泥沙堵塞性能 ............................................................ 3
7.7
耐静水压试验 .............................................................. 3
7.8
爆破压力 .................................................................. 4
7.9
耐拉拔性能 ................................................................ 4
7.10
耐环境应力开裂性能 ....................................................... 4
7.11
炭黑含量 ................................................................. 4
7.12
炭黑分散 ................................................................. 4
7.13
氧化诱导时间 ............................................................. 4
7.14
人工老化性能 ............................................................. 4
8
试验方法 ...................................................................... 4
8.1
抽样 ...................................................................... 4
8.2
试验条件 .................................................................. 4
8.3
外观 ...................................................................... 4
8.4
规格尺寸 .................................................................. 4
8.5
不透光性 .................................................................. 5
8.6
流量均匀度 ................................................................ 5
8.7
其他 ...................................................................... 5
9
检验规则 ...................................................................... 5
I
T/GAMS 001-2024
9.1 组批 ...................................................................... 5
9.2 出厂检验 .................................................................. 5
9.3 型式检验 .................................................................. 6
9.4 判定规则 .................................................................. 6
10 标识、包装、运输和贮存 ....................................................... 6
10.1 标识 ..................................................................... 6
10.2 包装 ..................................................................... 6
10.3 运输 ..................................................................... 6
10.4 贮存 ..................................................................... 6
II
T/GMES 026—2024
前 言
本文件按GBT 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规格》的规定
起草。
本文件由甘肃省农业机械学会提出。
本文件由甘肃省机械标准化技术委员会归口。
本文件主要起草单位：甘肃省机械工程学会、大禹节水（酒泉）有限公司、达华节水科技有
限公司、甘肃省农业大学。
本文件主要起草人：梁军战、王彪、夏尚春、王飞、茹凤虎、潘家柱、赵武云。
I
T/GMES 026—2024
内镶式滴灌管及滴灌带
1
范围
本文件规定了内镶式滴灌管及滴灌带的技术要求、试验方法、检验规则及标志、包装、运输
和贮存。
本文件适用于输送温度不超过 45℃的灌溉用水、铺设于地面上或埋于土层厚度不超过
10cm的内镶式滴灌管及滴灌带。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引
用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修
改单)适用于本文件。
GB/T 2828.1
计数抽样检验程序 第一部分：接收质量限（AQL）检索的逐批检验抽样计划
GB/T 8806
塑料管道系统 塑料部件 尺寸的测量
GB/T 15819
灌溉用聚乙烯（PE）管材由插入式管件引起应力开裂敏感性的试验方法和技
术要求
3 GB/T 17187 农业灌溉设备 滴头和滴灌管 技术规范和试验方法
GB/T 19812.3 塑料节水灌溉器材 内镶式滴灌管及滴灌带
术语和定义
GB/T 17187、GB/T 19812.3 界定的以及下列术语和定义适用于本文件。
3.1
内镶式滴头[以下简称滴头]
built-in dripper[hereinafter referred to as the dripper
一次性注塑成型呈片状，具有宽长流道，自带过滤窗，水流呈全紊流状态，能镶嵌于滴灌管
及滴灌带内壁的滴水元件。
3.2
非复用型滴灌带
non-reusable drip irrigation tape
不能重复利用的滴灌带。
3.3
复用型滴灌管及滴灌带
multiplexed drip irrigation pipes and drip irrigation belts
能重复利用的滴灌管及滴灌带。
3.4
单位滴灌管及滴灌带
unit drip irrigation pipe and drip irrigation belt
含有一个滴水元件的一段滴灌管及滴灌带。
1
T/GAMS 001-2024
4
分类
一般按能否重复使用分为以下两类：
a）非复用型滴灌带；
b）复用型滴灌管及滴灌带。
5
型号标记
滴灌管或滴灌带型号标记如下：
滴灌带型号标记示例如下：
公称内径为 16 mm；壁厚为 0.2 mm，滴头间距为 300 mm，流量 3.0 L/h，额定工作压力为
100 kPa，内镶式非复用型滴灌带表示为：NYD16×0.2×300-3.0-1.0。
6
材料
符合 GB/T 19812.3 的规定。
7
技术要求
7.1 外观
7.1.1 滴头的内外表面不允许有气泡、裂口、缺损、严重变形、弯曲、过滤窗堵塞等制造缺陷，
飞边毛刺不得超过 0.05 mm。
7.1.2 滴灌管及滴灌带的颜色一般为黑色，也可与客户商议规定。内外壁色泽应均匀一致，表面
不得有明显未塑化物、杂质、气泡、挂料线及其他影响使用功能的外观缺陷。
7.1.3 滴头镶嵌应牢固、平整、位置准确、无滴头漏嵌、翘曲及镶嵌不到位等缺陷。
7.1.4 滴头窗框内的开孔位置应正确、均匀，孔口周边应无飞边毛刺、材料屑、渣现象。
7.2 不透光性
滴灌管、滴灌带应不透光。
7.3 规格尺寸
7.3.1 滴灌管的规格尺寸及其极限偏差
7.3.1.1 滴灌管的公称外径及其极限偏差应符合 GB/T 19812.3 规定。
7.3.1.2 滴灌管的公称壁厚及其极限偏差应符合 GB/T 19812.3规定。
7.3.2 滴灌带的规格尺寸及其极限偏差
2
T/GMES 026—2024
7.3.2.1 滴灌带的公称内径及其极限偏差应符合 GB/T 19812.3-2017 规定。
7.3.2.2 滴灌带的公称壁厚及其极限偏差应符合表1规定。
表1 滴灌带的公称壁厚及极限偏差
公称壁厚/mm 0.12 0.15 0.16 0.18 0.2 0.25 0.3 0.35 0.4
极限偏差/mm +0.02 -0.01 +0.02 -0.02 +0.03 -0.02 +0.03 -0.03
公称壁厚/mm 0.45 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2
极限偏差/mm +0.03 -0.03 +0.05 -0.05 +0.08 -0.08
7.3.3 滴水孔间距偏差率应在±5%的范围内。
7.3.4 每卷长度（L）偏差率、长度及段数要求符合表2的规定。
表2 每卷段数、每段长度、及每卷长度偏差率
项目 每卷长度 L /m
L≤500 500＜L≤1000 1000＜L≤1500 L>1500
每卷长度偏差率/% 0，+1.5% 0，+1.5% -0.2%，+1.2% -0.3%，+1.0%
每卷的段数 n/段, 断头数 m /个 n=1, m =0 n≤2，m≤1 n≤3，m≤2 n≤3，m≤2
每段长度 L1 /m L1=L L1≥200 L1≥200 L1≥300
注：1）每卷的段数指的是整卷内含有几段产品，断头数 m=n（段数）-1； 2）一般情况下卷中的接头应接通，未接通时应有明显标识；
7.4 流量均匀度
应符合GB/T 19812.3 规定。
7.5 流量和进水口压力之间的关系
应符合GB/T 19812.3规定。
7.6
抗泥沙堵塞性能
应符合GB/T 19812.3 规定。
7.7
耐静水压试验
7.7.1 23℃下的耐水压
复用和非复用型滴灌管、滴灌带在环境温度下，按表 3 所规定的试验压力保压 1h 试验后，
滴头与滴灌管连接处应无渗漏。试验前后每个滴头的流量相对于试验前，偏差应在±7%范围内。
3
T/GAMS 001-2024
表3 不同公称壁厚滴灌管及滴灌带的试验压力
公称壁厚 /mm e≤0.18 0.2≤e＜0.25 0.25≤e＜0.4 e≥0.4
试验压力 /kPa 150 180 200 250
7.7.2 45℃下的耐水压
应符合GB/T 19812.3 规定。
7.8 爆破压力
非复用型滴灌带式样的瞬间爆破压力应符合GB/T 19812.3 规定。
7.9 耐拉拔性能
应符合GB/T 19812.3-2017 规定。
7.10 耐环境应力开裂性能
复用型滴灌管的耐环境应力开裂性能应符合 GB/T 15819 的要求。
7.11 炭黑含量
应符合GB/T 19812.3 规定。
7.12 炭黑分散
应符合GB/T 19812.3 规定。
7.13 氧化诱导时间
应符合GB/T 19812.3规定。
7.14 人工老化性能
应符合GB/T 19812.3规定。
8
试验方法
8.1 抽样
滴灌管取样应符合GB/T 17187规定。滴灌带取样时应先除去外表层的产品后取样。
8.2 试验条件
应符合GB/T 19812.3规定。
8.3 外观
在自然光线下目测观察。
8.4 规格尺寸
8.4.1 直径及偏差
4
T/GMES 026—2024
对滴灌管的外径、内径测量应符合GB/T 19812.3规定。
8.4.2 壁厚及偏差
滴灌管的壁厚按照 GB/T 8806进行测量并计算偏差，滴灌带用精度不低于 0.01mm 的仪器测
量试样同截面圆周上4个点等间距部位的壁厚，在两个不同截面上重复测量并计算壁厚偏差（实
际测量壁厚与公称壁厚的偏差），取最大值与最小值。测量结果圆整到 0.01mm。
8.4.3 滴水孔间距偏差率
应符合GB/T 19812.3 规定。
8.4.4 每卷段数、每段长度及每卷长度偏差率
应符合GB/T 19812.3 规定。
8.5 不透光性
应符合 GB/T 19812.3 规定。
8.6 流量均匀度
8.6.1 试验方式
除以下试验方法外，流量均匀度试验应符合 GB/T 19812.3 规定：
a) 逐渐（20～40s）加压至额定工作压力，稳定滴水至少 3min 后，用集水容器收集每个滴
水口的滴水量，滴水时间不少于 3min。
b) 用量筒测量集水容器中的滴水量并计算成流量（L/h）。记录水温、试验压力、滴水时间、
滴水口滴水量。
c) 重复上述实验，两次所得流量之偏差不得大于 2%，取平均值。
8.7 其他
流量和进水口压力之间的关系、抗泥沙堵塞性能、爆破压力、耐拉拔性能、耐环境应力开裂
性能、炭黑含量、炭黑分散、氧化诱导时间、人工老化性能均应符合 GB/T 19812.3 规定。
9
检验规则
9.1 组批
应符合 GB/T 19812.3 规定。
9.2 出厂检验
9.2.1
出厂检验项目为本文件7.1～7.4、7.7.1、7.8～7.10、7.13。
5
T/GAMS 001-2024
9.2.2
7.1～7.3 按 GB/T 2828.1 规定的一次正常抽样方案，取一般检验水平Ⅰ，接收质量限
(AQL)6.5，见GB/T 19812.3 表8。也可以按合同双方协议进行检验。
9.2.3
在计数抽样合格的样品中，随机抽取足够的样品，进行其他项目的试验。
9.3 型式检验
型式检验项目为全部技术要求的项目。至少每两年进行一次。若有以下情况之一应进行型式
检验：
a) 新产品或老产品转厂生产的试制定型鉴定；
b) 结构、材料、工艺有较大变化可能影响性能时；
c) 产品长期停产后恢复生产时；
d) 出厂检验结果与上次型式检验结果有较大差异时；
e) 对非复用型滴灌管库存超过一年，对复用型滴灌管库存超过两年的产品出库时；
f) 国家质量监督机构提出进行检验要求时。
9.4 判定规则
应符合 GB/T 19812.3 规定。
10
标识、包装、运输和贮存
10.1 标识
产品合格证、产品说明书应符合 GB/T 19812.3 规定。
10.2 包装
10.2.1 收卷
收卷应符合以下规定：
a）收卷应松紧适当，滴灌管不得有拉伤、拉伸、扭转现象；
b）绕满卷盘（数量达到）后，应剪去末端机械拉断时的变形部分，并固定压紧端头；
c）排线均匀，卷体低于卷盘外沿 5mm~10mm，卷盘与卷体之间无明显缝隙。
10.2.2 外包装
外包装应符合以下规定：
a）盘卷包装，包装应能有效地保护产品不受损伤；
b）所用包装物材料应满足包装物相关要求；
c）包装应整齐，不允许卷盘有褶皱、折烂、上下翘等现象；
d）收缩膜热塑包装时应收缩一致、均匀，不允许膜收缩为烂洞，烫伤产品；
f）缠绕膜包装时应缠绕均匀、一致，叠层有序，盘周围缠绕两层，膜端头应粘接整齐、牢
固，不得有掉头、拉扯掉边现象。
10.3 运输
产品在装卸、运输时，严禁重压、剧烈撞击和抛摔，防止日晒、雨淋。
10.4 贮存
6
T/GMES 026—2024
存放产品的地面应平整，叠层码放应整齐，码放高度以产品无因挤压造成质量隐患为准。产
品应远离热源，不准露天暴晒；对纸质包装产品不得好淋雨、防潮。产品自生产之日起对非复用
型产品存放时间不应超过两年，对复用型产品存放时间不应超过四年。
