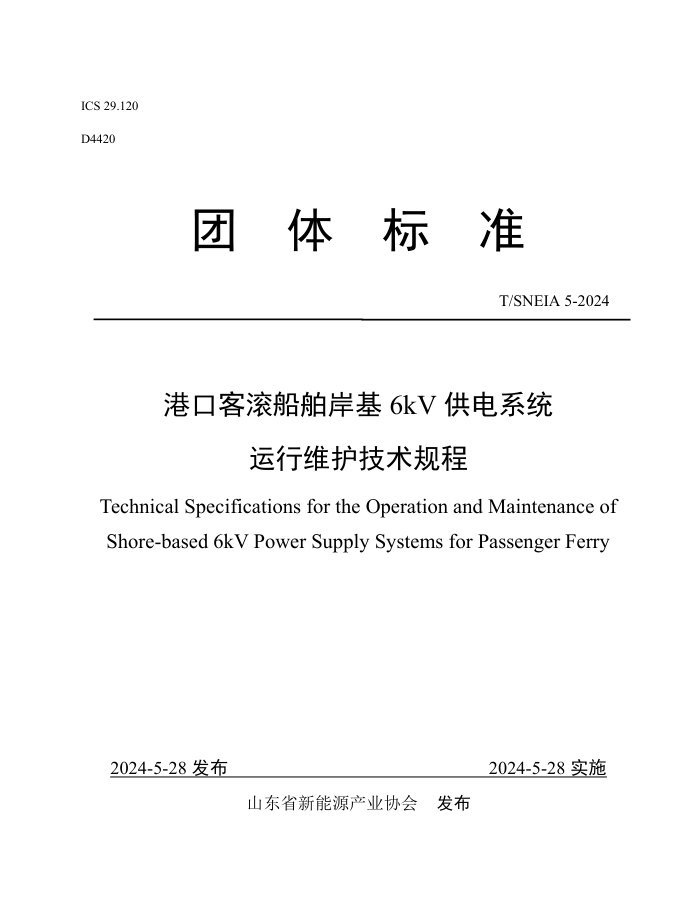

ICS 29.120
D4420
团
体 标 准
T/SNEIA 5-2024
港口客滚船舶岸基 6kV 供电系统
运行维护技术规程
Technical Specifications for the Operation and Maintenance of
Shore-based 6kV Power Supply Systems for Passenger Ferry
2024-5-28 发布 2024-5-28 实施
山东省新能源产业协会
发布
前
言
随着我国经济的快速发展和海洋运输需求的日益增长，客滚船舶作为重要的海上交通工具，在港
口运营中扮演着至关重要的角色。为了确保客滚船舶岸基供电系统的安全、稳定和高效运行，提高港
口服务质量，降低运营成本，制定本规程。本规程依据国家相关法律法规、行业标准和技术规范，结
合国内外客滚船舶岸基供电系统的运行维护经验，对 6kV 供电系统的运行、维护、检修和管理等方面
进行了详细规定，旨在为港口企业和相关技术人员提供一套科学、实用、全面的运行维护指导。本规
程适用于所有客滚船舶岸基 6kV 供电系统的运行维护工作，包括日常巡检、预防性维护、故障处理、
安全操作等内容。规程的制定和实施，将有助于提升港口供电系统的可靠性和运营效率，保障船舶及
乘客的安全，促进港口事业的健康发展。
本标准按照 GB/T 1.1 给出的规则起草。
本标准由山东省新能源产业协会提出并归口。
本标准起草单位：山东港口威海港有限公司、国网山东省电力公司、国网威海供电公司、威海市
交通工程建设事务服务中心、迈赫机器人自动化股份有限公司。
本文件起草人：方勇、孙慎文、王东宁、苗强、李坤、刘沐淇、张爱群、朱峰、高玉明、王志忠、
朱保军、郭亮、刘军、刘明科、邹阳、田序峰、孙润琪、孟凡琨、周旭、刘继彦、尹明立、汤耀、公
维帅、王者龙、林艳、张蓉蓉、郭聃、王为帅、王建宾、曾乐宏、勇群、秦健博、陈豪、李玉午、贾
化宁、李双超、刘艳红、夏迎雪、王虹、周君民、乔学明、孟平、王超、张祥坤、姜婷、宫宝凝、张
晓军、许帅、李燕、李凯、卜令伟、林鹏远、李炜、邢凯、霍丹丹、姜斌、郑文浩、王文韶、王军波、
吕晓丽、蔡震琳、蔡宜洋、于基淼、张龙。
本标准为首次发布。
目
次
1 总则...............................................................................................................................................................1
2 规范性引用文件..................................................................................................................................1
3 安全操作规定................................................................................................................................................2
4 运行管理.....................................................................................................................................................2
4.1 客滚船舶岸基高压供电系统电源准备........................................................................................2
4.2 送电操作..............................................................................................................................................2
4.3 停电操作..............................................................................................................................................2
5 维护...............................................................................................................................................................3
5.1 日常检查..............................................................................................................................................3
5.2 定期维护..............................................................................................................................................3
5.3 预防性试验..........................................................................................................................................3
5.4 维修.......................................................................................................................................................4
5.5 维护记录..............................................................................................................................................4
附录 A 客滚船舶岸基高压供电记录表................................................................................................. 6
附录 B 客滚船舶岸基高压供电系统巡检表........................................................................................ 7
附录 C 客滚船舶岸基高压供电系统日常检查表............................................................................... 8
附录 D 客滚船舶岸基高压供电系统维护记录....................................................................................9
附录 E 客滚船舶岸基高压供电系统维修记录表..............................................................................10
港口客滚船舶岸基 6kV 高压供电系统
运行维护技术规程
1 总则
1.1 本规程旨在规范港口客滚船舶岸基高压供电系统的运行与维护工作，确保客滚船舶在停靠
期间的电力供应安全、稳定，同时保障供电质量，符合国家相关法规和标准。
1.2 岸电设备设施的运行、维护和维修工作必须严格遵守国家安全生产法律法规及电气安全技
术规定，确保人员和设备安全。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。引用文件的最新版本（包括所有的修改单）适
用于本文件。
中华人民共和国安全生产法
中华人民共和国电力法
GB 50055-2011 港口工程电气设计规范
GB 50150-2010 电气装置安装工程高压电器施工及验收规范
FTS-155-1-2019 码头岸电设施检测技术规范
GB/T 11651-2008 劳动防护用品配备标准
JTJ 162-2011 港口设备电气安全规范
JT/T 741-2009 船舶与岸电连接使用规范
DL/T 596-2005 电气设备预防性试验规程
DL/T 911-2004 电力变压器预防性试验规程
DL/T 596.1-2005 高压开关设备和控制设备预防性试验规程
DL/T 756-2001 电气设备运行记录管理规程
DL/T 745-2001 电气设备巡检规程
DL/T 746-2001 电气设备日常检查规程
DL/T 747-2001 电气设备维护管理规程
1
DL/T 748-2001 电气设备维修管理规程
3 安全操作规定
3.1 客滚船舶岸基高压供电系统的运行操作和维护应由具备高压电气设备操作资格，并熟悉客
滚船舶电力需求的技术人员执行。
3.2 在进行高压操作和设备维护时，工作人员必须穿戴符合规定的高压绝缘鞋、手套等个人防
护装备，并正确使用高压检测工具。
3.3 应在岸电系统控制室和码头接电箱周围设置明显的安全隔离设施和警示标识，以防止未授
权人员进入。
3.4 在风力达到 12 米/秒或以上、雷暴雨等恶劣天气条件下，应暂停使用客滚船舶岸基高压供
电系统供电，确保人员和船舶安全。
4 运行管理
4.1 客滚船舶岸基高压供电系统电源准备
4.1.1 港方需提前获取靠港客滚船舶的详细信息，包括船舶名称、预计停靠时间、供电需求等，
并做好相应的供电准备。
4.1.2 在客滚船舶靠港前，应检查并确认船舶岸电插头与岸基供电系统的插座接口相匹配，并
确保供电能力满足船舶需求。
4.2 送电操作
4.2.1 在进行送电操作前，船方和港方人员应共同对设备、环境进行安全检查，并确认无安全
隐患。
4.2.2 在送电过程中，港方人员应与船方保持实时通讯，确保操作指令准确无误。
4.2.3 船方人员应操作连接电缆管理系统，港方人员协助将高压插头插入高压接电箱，可靠固
定高压插头和电缆。
4.2.4 港方人员与船方确认船舶电源电压、频率，并进行岸基电源相应设置。
4.2.5 船方人员确认受电设备准备完毕后，通知港方人员启动岸基电源。
4.2.6 港方人员分断接地开关、启动岸基电源、合上电源开关，港方、船方联合进行校核相序。
4.2.7 船方人员操作船电与岸电并联运行，逐步降低辅机功率实现负载转移，最终关闭辅机，
实现岸基电源供电。
4.2.8 供电期间，港方操作人员每隔两小时应对客滚船舶岸基高压供电系统进行巡视（包括岸
电系统控制室、接电箱及船岸连接部分电缆），并记录巡检情况。
4.3 停电操作
2
4.3.1 在进行停电操作前，港方人员应与船方保持实时通讯，确保操作指令准确无误。
4.3.2 船方人员开启船方辅机并进行同步操作，逐步增加辅机功率，完成负载转移。负载转移
后，船方人员通知港方岸基断电。
4.3.3 港方切断客滚船舶岸基高压供电系统电源后，双方确认用电量。
4.3.4 港方人员应操作电源接地开关，并检查岸电指示灯状态正确。
4.3.5 船方人员与港方人员各自进行设备、环境安全检查。
4.3.6 在停止供电后，港方打开高压接电箱，拔出高压插头，并配合船方收回电缆，结束供电
任务。
5 维护
5.1 日常检查
5.1.1 检查岸基高压控制室、码头配电箱的外观完整性，护栏是否完好，周边是否存在积水现
象。
5.1.2 检查高压劳动防护用品是否合格有效，高压验电设备是否工作正常。
5.1.3 检查电气设备是否正常运行,工作环境是否高温，电源输出电压、频率是否稳定。
5.1.4 检查安全标识、按钮和指示装置是否完好。
5.1.5 检查紧急停电开关和保护装置是否正常工作。
5.1.6 检查高压插座是否有烧蚀、放电或损坏情况。
5.1.7 检查供电电缆等是否有破损、变形等异常。
5.2 定期维护
5.2.1 对码头前沿高压岸电接电箱每月进行一次维护保养。
a）对接电箱外观维护，确保无损坏、变形或腐蚀现象。
b）对接电箱内部元件，如断路器、接触器、继电器等维护，确保无异常磨损或损坏。
c）对接电箱内部端子连接器进行维护，确保连接紧固，无松动现象。
d）对接电箱内部线路进行维护，确保无老化、破损或短路现象。
e）对接电箱内部绝缘材料进行维护，确保无破损或老化现象。
f）对接电箱接地装置进行维护，确保接地良好，无松动或腐蚀现象。
g）对接电箱门锁进行维护，确保锁具完好，无损坏或锈蚀现象。
h）对接电箱内部通风装置进行维护，确保通风良好，无积尘或杂物。
i）对接电箱内部照明及带电指示进行维护，确保正常工作，无损坏或接触不良现象。
3
j）对接电箱内部温度控制器进行维护，确保温度控制器正常工作，无损坏或故障现象。
k）对接电箱内部防雷设备进行维护，确保防雷设备正常工作，无损坏或故障现象。
l）对接电箱内部报警设备进行维护，确保报警设备正常工作，无损坏或故障现象。
m）对接电箱内部带电指示装置进行维护，确保实时显示工作状态。
n）对接电箱内部标识进行维护，确保标识清晰，无褪色或脱落现象。
o）对接电箱内部安全警示标志进行维护，确保安全警示标志完好，无损坏或脱落现象。
5.2.2 对岸基高压控制室高压开关柜每季度进行一次维护保养。
a）对高压开关柜外部及附件进行维护，确保无损坏、变形或腐蚀。
b）对高压开关柜内部元件进行维护，如断路器、隔离开关、接触器、继电器等，确保无损坏、
磨损或过热迹象。
c）对高压开关柜内部连接器和端子进行维护，确保连接紧固，无松动或腐蚀。
d）对高压开关柜内部的绝缘部件，如绝缘子等进行维护，确保无裂纹、污垢或放电痕迹。
e）使用绝缘电阻测试仪进行绝缘电阻测试，确保绝缘水平符合规定标准。
f）对过载保护、短路保护和接地故障保护等保护装置进行检测，确保它们的功能正常。
g）对保护装置的显示屏和指示灯进行维护，确保它们工作正常。
h）对高压开关柜内部进行清洁维护，确保没有积尘，因为灰尘可能导致绝缘性能下降。
i）对所有高压警示标识和危险标志进行维护，确保清晰可见，没有破损或褪色。
j）对高压开关柜的操作机构，如手柄、旋钮和按钮进行维护，确保它们操作顺畅，无卡滞或
损坏。
k）对所有接线端子进行维护，确保连接紧固，无过热或松动现象。
5.3 预防性试验
5.3.1 对高压岸基电源变压器每年进行一次预防性试验。
a）绝缘电阻测试：测量绕组与地之间的绝缘电阻。
b）介质损耗角正切测试（Tanδ测试）：通过测量绝缘材料中的能量损耗来评估绝缘状态。
c）直流电阻测试：测量变压器绕组的直流电阻，检查连接和焊接点的接触状况。
d）绝缘强度测试：对变压器进行高电压测试，以验证绝缘是否能够承受额定电压。
e）短路阻抗测试：测量变压器的短路阻抗，评估其内部结构和参数。
f）温升测试：测量变压器在额定负载下的温升，评估其散热性能。
g）外观检查：检查变压器的外观，包括涂层、接线盒、绝缘子、支架等。
4
h）内部检查：对变压器内部螺丝紧固、主体除尘、电缆擦拭。
5.3.2 对高压开关柜及高压供电主电缆每年进行一次预防性试验。
a）绝缘电阻测试：测量开关柜的绝缘电阻，评估其绝缘状态。
b）局部放电检测：检测开关柜中的局部放电现象，以评估绝缘系统的健康状况。
c）温升测试：测量开关柜在正常运行条件下的温升，评估其散热性能。
d）操作试验：测试开关柜的操作机构，确保其正常工作。
e）外观检测：检查开关柜的外观和结构完整性。
f）微机综保功能测试：检查保护装置的所有功能是否正常，包括过载保护、短路保护、接地
保护等。
g）微机综保准确性测试：验证保护装置的测量准确性，如电流、电压、功率等参数的测量是
否准确。
h）微机综保响应时间测试：测量保护装置在各种故障情况下的响应时间，确保其能在规定时
间内正确动作。
i）微机综保通信功能测试：如果保护装置具有通信功能，应测试其与其他系统（如 SCADA 系
统）的通信是否顺畅。
j）微机综保软件测试：检查保护装置的软件版本是否为最新，且无任何已知漏洞。
k）微机综保显示屏和操作界面测试：确保显示屏和操作界面显示正确，操作响应正常。
l）微机综保自检和报警功能测试：验证保护装置的自检功能和报警功能是否正常。
m）电缆主绝缘绝缘电阻测试：使用高压兆欧表测量绝缘电阻。
n）电缆外护套绝缘电阻测试：测量钢铠对地的绝缘电阻，检查外护套的完整性。
o）电缆内衬层绝缘电阻测试：测量铜屏蔽层对钢铠的绝缘电阻，检查内衬层的完整性。
p）铜屏蔽层电阻和导体电阻比测试：使用双臂电桥测量铜屏蔽层和导体的电阻比，评估其状
态。
o）电缆主绝缘直流耐压试验：在电缆上施加规定电压，检查其在规定时间内的耐压能力。
5.4 维修
5.4.1 对发现的任何异常或故障应进行及时排故维修，避免危及供电系统的安全运行。
5.4.2 对于重要的或复杂的维修工作，应制定详细的维修方案和采取必要安全保障措施，确保
人员安全。
5.5 维护记录
所有的日常检查、保养工作应详细记录，包括维护日期、工作内容、发现的问题、处理结
果以及维护人员签名等。
5
附录 A 客滚船舶岸基高压供电记录表
申请日期/Date Submitted 申请时间/Time Submitted:
船公司/Ship Company 船名/Ship Name
停靠泊位号/Berth No. 停靠码头/Terminal
接电/Connection HVSC： 日期/Date(mm/dd/yy): 时间/Time: 断电/Disconnection HVSC: 日期/Date(mm/dd/yy): 时间/Time:
供电电压/Supply Voltage
供电频率/Supply Frequency
上期电表量/Electricity meter quantity in previous period
本期电表量/Current electricity meter quantity
用电量/power usage
船方负责人签字/Signature of the person in charge of the ship： 港方负责人签字/Signature of the Port Official;
6
附录 B 客滚船舶岸基高压供电系统巡检表
编号：
检查时间（两小时一次） 检查项目 时间













7
附录 C 客滚船舶岸基高压供电系统日常检查表
编号：
名称 时间
检查项目 检查结果 异常情况描述 备注











检查人
8
附录 D 客滚船舶岸基高压供电系统维护记录
编号：
时间：
保养项目 保养内容 判定
高低压柜 指示灯良好，开关无异味，手车结构可靠
外观良好，检查凝露，清除灰尘，清理滤网
变压器 紧固一、二次接线及调压联接片，检查有无过热及锈蚀现象。有载调压正 常
紧固母线各接头螺栓，螺栓或垫片若有锈蚀应更换，连接处涂抹导电脂
检查防雷接地、中性点接地及铁心接地应良好。架构接地应良好
一次侧：相与相 兆欧, 相对地 兆欧
二次侧：相与相 兆欧, 相对地 兆欧

变频设备 是否有异物、液体等
电容器 是否有漏液、破损
电缆 是否老化严重，无破损，插头无污渍，无锈蚀
问题及处理结果:
保养人： 验收人：
9
附录 E 客滚船舶岸基高压供电系统维修记录表
编号：
工作地点： 检修时间：
故 障 及 排 除 情 况 （故障发生时间；故障部位及情况描述；排除方法及其效果。）
维 护 保 养 情 况 （维护保养原因、部位、内容、预算、验收及成本情况等。）
维修人签字： 验收人:
10
