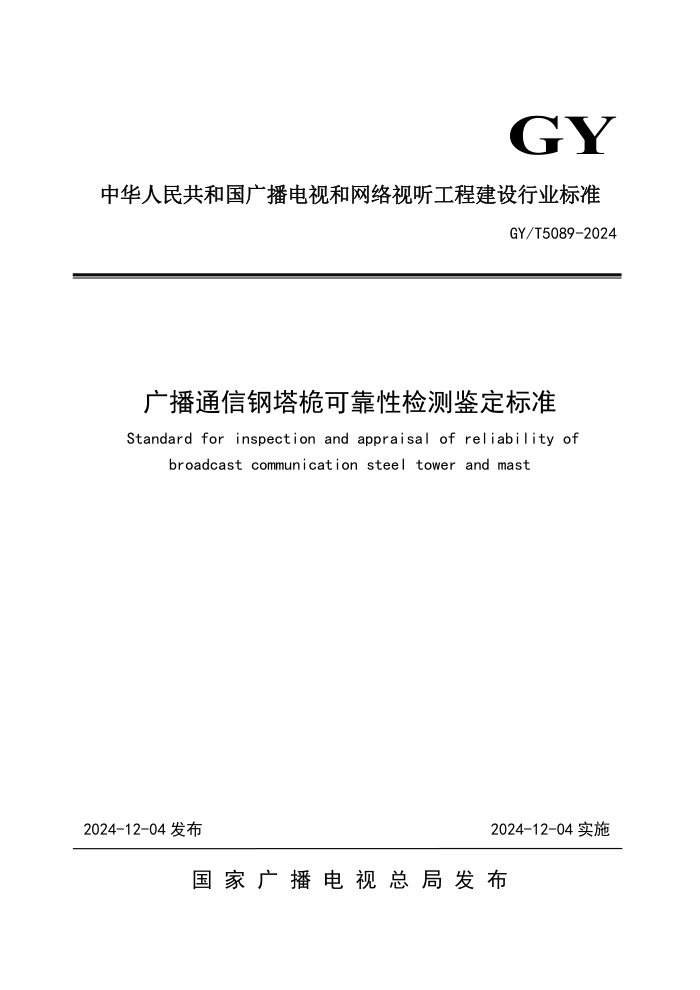

GY
中华人民共和国广播电视和网络视听工程建设行业标准
GY/T5089-2024
广播通信钢塔桅可靠性检测鉴定标准
Standard for inspection and appraisal of reliability of
broadcast communication steel tower and mast
2024-12-04 发布
2024-12-04 实施
国 家 广 播 电 视 总 局 发 布
前言
根据国家广播电视总局 2022 年标准编制计划，标准编制组经广泛调查研究，认真总结实践经
验，并在广泛征求意见的基础上，修订本标准。
本标准的主要技术内容是：1 总则；2 术语和符号；3 基本规定；4 地基基础检测；5 上部主
体结构检测；6 围护结构检测；7 结构分析与校核；8 构件鉴定评级；9 结构子单元鉴定评级；10
钢塔桅结构的鉴定评级；11 鉴定报告；12 结构抗震鉴定；附录 A 钢塔桅结构检测抽样比例要
求；附录 B 钢塔桅结构常规检测项目、检测要求及常用相关设备。
本标准修订的主要技术内容是：修改鉴定等级符号；完善钢塔桅结构的评级系统；补充钢塔桅
上部主体结构检测内容，增加结构整体布置检查章节；提出鉴定单位和个人资质和能力要求；增加
抗震鉴定章节，确定抗震鉴定的后续工作年限的指引；结合行业特点和工程实践经验，增加附录 A
钢塔桅结构检测抽样比例要求；增加附录 B 钢塔桅结构常规检测项目、检测要求及常用相关设备。
经授权负责本标准具体解释的单位：国家广播电视总局工程建设标准定额管理中心。
本标准执行过程中如发现需要修改或补充之处，请将意见和有关资料寄送国家广播电视总局工
程建设标准定额管理中心。
地址：北京市西城区南礼士路 13 号
邮编：100045
电话：（010）86094414
传真：（010）86094414
邮箱：bz@drft.com.cn
主编单位：中广电广播电影电视设计研究院有限公司
参编单位：内蒙古自治区广播电视局
西南交通大学
江苏省盐城市东台市融媒体中心
中广电（北京）塔桅安全科技有限公司
中通铁塔（北京）工程技术有限公司
主要起草人：裘建东
张宇敏 夏大桥 李健琨 马思明 张智慧 唐广言 胡玉龙 朱悦
薛金凤
陈才
主要审查人：邹峰
高志堂 胡海 毛旭辉 许家奇 杨明 张帆 张俏梅 赵晓君 周新权
I
目
次
1
总则 ............................................................................. 1
2
术语和符号 ....................................................................... 1
2.1
术语 ....................................................................... 1
2.2
符号 ....................................................................... 2
3
基本规定 ......................................................................... 2
3.1
一般规定 ................................................................... 2
3.2
鉴定程序及工作内容 ......................................................... 3
3.3
鉴定评级标准 ............................................................... 7
4
地基基础检测 .................................................................... 10
4.1
一般规定 .................................................................. 10
4.2
地基检测 .................................................................. 10
4.3
基础检测 .................................................................. 10
5
上部主体结构检测 ................................................................ 11
5.1
一般规定 .................................................................. 11
5.2
结构布置 .................................................................. 11
5.3
材料 ...................................................................... 11
5.4
几何尺寸 .................................................................. 12
5.5
连接节点 .................................................................. 12
5.6
构件 ...................................................................... 13
5.7
变形和位移 ................................................................ 13
5.8
防腐 ...................................................................... 14
6
围护结构检测 .................................................................... 14
7
结构分析与校核 .................................................................. 14
7.1
一般规定 .................................................................. 14
7.2
荷载与作用 ................................................................ 15
8
构件鉴定评级 .................................................................... 15
8.1
一般规定 .................................................................. 15
8.2
构件 ...................................................................... 16
9
结构子单元鉴定评级 .............................................................. 17
9.1
一般规定 .................................................................. 17
II
9.2 地基基础 .................................................................. 18
9.3 上部主体结构 .............................................................. 19
9.4 围护结构 .................................................................. 21
10 钢塔桅结构的鉴定评级 ........................................................... 22
11 鉴定报告 ....................................................................... 23
12 结构抗震鉴定 ................................................................... 23
12.1 一般规定 ................................................................. 23
12.2 抗震措施鉴定 ............................................................. 24
12.3 抗震验算 ................................................................. 25
12.4 抗震鉴定及鉴定报告 ....................................................... 25
附录 A 钢塔桅结构检测抽样比例要求 .................................................. 27
附录 B 钢塔桅结构常规检测项目、检测要求及常用相关设备 .............................. 28
本标准用词说明 ..................................................................... 32
引用标准名录 ....................................................................... 33
条文说明 ........................................................................... 35
III
Contents
1
General provisions ............................................................... 1
2
Terms and symbols ................................................................ 1
2.1
Terms ...................................................................... 1
2.2
Symbols .................................................................... 2
3
Basic requirements ............................................................... 2
3.1 General requirements ........................................................ 2
3.2 Procedure and content for appraisal ......................................... 3
3.3 Rating standards for appraisal .............................................. 7
4
Inspection of ground and fundation .............................................. 10
4.1 General requirements ....................................................... 10
4.2 Inspection of ground ....................................................... 10
4.3 Inspection of fundation .................................................... 10
5
Inspection of superstructure .................................................... 11
5.1
General requirements ...................................................... 11
5.2
Structure arrangement ..................................................... 11
5.3
Material .................................................................. 11
5.4
Geometry dimension ........................................................ 12
5.5
Connection joint .......................................................... 12
5.6
Members ................................................................... 13
5.7
Deformation and displacement .............................................. 13
5.8
Anticorrosion ............................................................. 14
6
Inspection of enclosure structure ............................................... 14
7
Structural analysis and check ................................................... 14
7.1
General requirements ...................................................... 14
7.2
Loads and actions ......................................................... 15
8
Appraisal rating for members .................................................... 15
8.1
General requirements ...................................................... 15
8.2
Members ................................................................... 16
9
Appraisal rating for Structural subunits ........................................ 17
9.1 General requirements ....................................................... 17
9.2 Foundation ................................................................. 18
9.3 Main superstructure ........................................................ 19
9.4 Enclosure structure ........................................................ 21
IV
10 Appraisal rating for steel tower and mast structure ............................ 22
11 Appraisal report ............................................................... 23
12 Seismic appraisal for structure ................................................ 23
12.1 General requirements ..................................................... 23
12.2 Appraisal for seismic measures ........................................... 24
12.3 Seismic check ............................................................ 25
12.4 Seismic appraisal and appraisal report ................................... 25
Appendix A Sampling ratio requirements for inspection of steel tower and mast
structure .......................................................................... 27
Appendix B Common inspection items, inspection requirements and common equipments of
steel tower and mast structure ..................................................... 28
Explanation of wording in this standard ............................................ 32
List of quoted standards ........................................................... 33
Explanation of provisions .......................................................... 35
V
1
总则
1.0.1
为规范既有广播电视通信钢塔桅结构的可靠性鉴定工作，加强对钢塔桅结构使用技术管
理，保障钢塔桅结构安全，制定本标准。
1.0.2
本标准适用于广播电视通信类的既有钢塔桅结构的可靠性鉴定活动。
1.0.3
本标准依据《既有建筑鉴定与加固通用规范》GB55021、《工程结构设计通用符号标准》
GB/T50132 的原则制定。
1.0.4
钢塔桅结构的可靠性鉴定，除应符合本标准外，尚应符合国家现行有关标准的规定。
2
术语和符号
2.1
术语
2.1.1
钢塔桅 steel tower and mast
主体结构由钢构件组成的塔及桅杆。
2.1.2
可靠性鉴定 reliability appraisal
对既有钢塔桅结构在目标使用年限内的安全性、使用性（包括适用性和耐久性）所进行的调
查、检测、分析验算和评定等一系列活动及综合判定。
2.1.3
专项鉴定 specialized appraisal
针对既有钢塔桅结构的专项问题或按照特定要求所进行的鉴定。
2.1.4
目标使用年限 target duration of service
既有钢塔桅结构鉴定所期望的使用年限。
2.1.5
调查 investigation
通过查阅文件、现场观察和询问等手段进行的资料收集和评价工作。
2.1.6
检测 inspection
对既有钢塔桅结构的状况或性能所进行的现场检查、测量和检验等工作。
2.1.7
监测 monitoring
对结构状况或作用所进行的经常性或连续性的长期观察或测量。
2.1.8
评定 assess
根据调查、检测和分析验算结果，对既有钢塔桅结构的安全性和使用性按照规定的标准和方法
所进行的评价。
2.1.9
鉴定单元 appraisal unit
可以独立进行可靠性评定的钢塔桅结构（整体或一部分）。
2.1.10
结构子单元 subunits
鉴定单元中细分的单位，钢塔桅结构可以按地基基础、上部主体结构、围护结构划分为三个结
构子单元。
1
2.1.11
构件 member
结构子单元中进一步细分的基本鉴定单位，指承受各种作用的单个结构构件或组合构件。
2.1.12
重要构件 main member
其自身失效将导致其他构件失效并危及主体结构安全工作的构件，或直接影响使用功能实现的
构件。
2.1.13
次要构件 secondary member
其自身失效为孤立事件不会导致其他构件失效，并不直接影响使用功能实现的构件。
2.1.14
重要构件集 aggregate of main member
同一种重要构件的集合。
2.1.15
次要构件集 aggregate of secondary member
同一种次要构件的集合。
2.2.1 结构性能及作用效应 2.2 符号
R——结构或构件的抗力；
S——结构或构件的作用效应；
γO ——结构重要性系数。
2.2.2
鉴定评级
au、bu、cu、du ——构件安全性评定等级；
as、bs、cs ——构件使用性评定等级；
a、b、c、d ——构件可靠性评定等级；
Au、Bu、Cu、Du ——结构子单元安全性评定等级；
As、Bs、Cs ——结构子单元使用性评定等级；
A、B、C、D
——结构子单元可靠性评定等级；
Asu、Bsu、Csu、Dsu ——鉴定单元安全性评定等级；
Ass、Bss、Css——鉴定单元使用性评定等级；
一、二、三、四——鉴定单元可靠性评定等级。
3
基本规定
3.1
一般规定
3.1.1
既有钢塔桅结构的可靠性鉴定内容包括对既有钢塔桅结构在目标使用年限内的安全性鉴定
和使用性鉴定。对于抗震设防地区，还需对既有钢塔桅结构进行抗震性能鉴定。
3.1.2
钢塔桅结构在下列情况下应进行可靠性鉴定：
1
达到设计使用年限后，拟继续使用；
2
2
使用功能改变、使用环境改变或使用条件改变；
3
结构改造、可能影响结构安全的塔上设施改造；
4
遭受灾害或事故后；
5
存在较严重的质量缺陷或出现较严重的腐蚀、损伤、变形等；
6
未达到设计使用年限，每十年了解结构现状；
7
对结构的可靠性有疑义；
8
其他有必要的情况。
3.1.3
钢塔桅结构存在下列问题时，可根据需要进行专项鉴定：
1
结构存在耐久性损伤（如严重腐蚀、火灾、地震、洪涝后等）影响其耐久年限；
2
结构存在影响使用的明显振动；
3
结构需要进行长期监测；
4
对地基承载力存在疑问；
5
其他需要专项鉴定的情况。
3.1.4
鉴定对象可以是钢塔桅结构鉴定单元，也可以是子单元或结构构件。
3.1.5
鉴定的目标使用年限，应根据钢塔桅结构原设计的标准、已使用的年限、结构现状和今后
的使用要求等，由委托方提出，鉴定方与委托方协商确定。
3.1.6
钢塔桅结构的可靠性鉴定，应委托具有相应检测资质和鉴定能力的单位承担。
3.1.7
钢塔桅结构检测宜采用无损检测方法，检测方法可选用《建筑结构检测技术标准》
GB/T50344、《混凝土结构现场检测技术标准》GB/T50784、《钢结构现场检测技术标准》
GB/T50621规定的方法。钢塔桅结构常规检测项目、检测要求及检测设备可详见附录B。
3.1.8
必要时应对钢塔桅进行安全性监测。
3.2
鉴定程序及工作内容
3.2.1
钢塔桅结构可靠性鉴定，应按图 3.2.1 规定的程序进行。
3
明确检测鉴定目的、范围和内容
初步调查
制定检测鉴定方案
详细调查和检测
结构分析与校核
补充调查检测
可靠性分析、评定
形成鉴定报告
图 3.2.1 可靠性鉴定程序
3.2.2
鉴定的目的、范围和内容，应由委托方提出，并与鉴定方协商后确定。
3.2.3
初步调查宜包括查阅原始图纸资料、维护或维修改造记录，了解已使用年限、使用现状及
问题等。对情况复杂的对象，初步调查宜增加现场考察环节。
3.2.4
检测鉴定方案应根据鉴定目的、范围、内容及初步调查结果制定，应包括鉴定依据、详细
调查和检测内容、检测方法、工作进度计划及需委托方完成的准备配合工作等。
3.2.5
详细调查和检测应包含下列工作内容：
1
查阅和研究有关工程资料；
2
调查使用及维护的状态及历史情况，包括使用情况、曾经的监测、检测、维护、加固、改
造等情况；
3
详细调查结构上的作用、结构周边环境中的不利因素，以及它们在目标使用年限内可能发
生的变化；
4
调查结构布置和构造、结构构件及连接情况，检测结构或构件存在的缺陷和损伤；
5
检测结构材料的实际性能和构件的几何参数；
6
检测结构或构件的位移或变形；
7
检测结构或构件的防腐情况；
4
8
调查或测量基础的变形，检测地基变形对上部主体结构、围护结构等的影响，必要时可进
行补充勘察、基础检测等；
9
调查和检测围护结构的安全状况和使用功能。
3.2.6
结构分析与校核应根据详细调查和检测结果，对构件、结构子单元、鉴定单元进行结构分
析与验算。
3.2.7
可靠性鉴定过程中发现调查检测资料不足时，应及时进行补充调查、检测。
3.2.8
钢塔桅结构的可靠性鉴定评级应符合下列规定：
1
可靠性鉴定评级应划分为构件、结构子单元、鉴定单元三个层次；
2
可靠性鉴定应按表3.2.8规定进行评级，每一层次的可靠性等级分为四级，安全性等级分四
级，使用性等级分三级；每一层次的可靠性等级应以该层次安全性和使用性的评定结果为依据综合
确定；
3
当不需要评定可靠性等级时，可以直接给出钢塔桅结构的安全性等级,等级评级可参照表
3.2.8规定进行。
5
表 3.2.8
可靠性鉴定层次、等级划分及项目内容
层次 I II III
鉴定单元 结构子单元 构件
安 全 性 鉴 定 安全性等级 Asu、Bsu、 Csu、Dsu 安全性等级 Au、Bu、Cu、Du 安全性等级 au、bu、cu、du
钢塔桅结构 评定项目及内容 评定项目及内容
地基基础 地基变形、承载能力 斜坡稳定 —
上部主体 结构 整体性、承载功能 承载能力、构造和连接
围护结构 承载功能、连接构造 承载能力、连接
使 用 性 鉴 定 使用性等级 Ass、Bss、Css 使用性等级 As、Bs、Cs 使用性等级 as、bs、cs
钢塔桅结构 评定项目及内容 评定项目及内容
地基基础 影响上部主体结构正常使 用的地基变形、 基础使用状况 裂缝、损伤、腐蚀、老化
上部主体 结构 使用状况、位移或变形 变形、偏差、裂缝、缺陷、 损伤、腐蚀
围护结构 使用状况 变形、偏差、裂缝、缺陷、 损伤、腐蚀
可 靠 性 鉴 定 可靠性等级 一、二、 三、四 可靠性等级 A、B、C、D 可靠性等级 a、b、c、d
钢塔桅结构 地基基础 根据各结构子单元的安全 性和使用性鉴定等级综合 确定 根据各构件的安全性和使用鉴定 等级综合确定
上部主体 结构
围护结构
注： 1
通常情况下，一座钢塔或桅杆为一个鉴定单元；
2
当不需要评定可靠性等级时，也可根据本表程序评定钢塔桅结构的安全性等级；
3
围护结构仅承重构件考虑承载能力。
6
3.2.9
专项鉴定的鉴定程序可参考可靠性鉴定程序进行，但工作内容应符合专项鉴定的要求。
3.2.10
可靠性鉴定（包括专项鉴定）工作完成后，应形成鉴定报告。鉴定报告的编写应符合本标
准第11章的要求。
3.3
鉴定评级标准
3.3.1
钢塔桅可靠性鉴定评级应按构件、结构子单元、鉴定单元三个层次进行。
3.3.2
构件的评级
1
构件的安全性评级标准应符合表3.3.2-1的规定：
表 3.3.2-1
构件的安全性评级标准
等级 分级标准 处理要求
au 符合国家行业相关标准的安全性要求，安全 不必采取措施
bu 略低于国家行业相关标准的安全性要求，不影响安全 可不采取措施
cu 不符合国家行业相关标准的安全性要求，影响安全 应采取措施
du 极不符合国家行业相关标准的安全性要求，已严重影响 安全 应立即采取措施
2
构件的使用性评级标准应符合表3.3.2-2的规定：
表 3.3.2-2
构件的使用性评级标准
等级 分级标准 处理要求
as 符合国家行业相关标准的正常使用要求 不必采取措施
bs 略低于国家行业相关标准的正常使用要求，尚不明显影 响正常使用 可不采取措施
cs 不符合国家行业相关标准的正常使用要求，明显影响正 常使用 应采取措施
3
构件的可靠性评级标准应符合表3.3.2-3的规定：
表 3.3.2-3
构件的可靠性评级标准
等级 分级标准 处理要求
a 符合国家行业相关标准的安全性要求，安全适用 不必采取措施
b 略低于国家行业相关标准的安全性要求，不影响安全适 用 可不采取措施
c 不符合国家行业相关标准的安全性要求，影响安全或影 响正常使用 应采取措施
d 极不符合国家行业相关标准的安全性要求，已严重影响 安全 应立即采取措施
3.3.3
结构子单元的评级
1
结构子单元的安全性评级标准应符合表3.3.3-1的规定：
7
表 3.3.3-1
结构子单元的安全性评级标准
等级 分级标准 处理要求
Au 符合国家行业相关标准的安全性要求，不影响整体安全 不必采取措施或有个别 次要构件宜采取适当措 施
Bu 略低于国家行业相关标准的安全性要求，尚不明显影响 整体安全 可不采取措施或有极少 数构件应采取措施
Cu 不符合国家行业相关标准的安全性要求，影响整体安全 应采取措施或有极少数 构件应立即采取措施
Du 极不符合国家行业相关标准的安全性要求，已严重影响 整体安全 应立即采取措施
2
结构子单元的使用性评级标准应符合表3.3.3-2的规定：
表 3.3.3-2
结构子单元的使用性评级标准
等级 分级标准 处理要求
As 符合国家行业相关标准的正常使用要求，不影响整体正 常使用 不必采取措施或有个别 次要构件宜采取适当措 施
Bs 略低于国家行业相关标准的正常使用要求，尚不明显影 响整体正常使用 可不采取措施或有极少 数构件应采取措施
Cs 不符合国家行业相关标准的正常使用要求，明显影响整 体正常使用 应采取措施
3
结构子单元的可靠性评级标准应符合表3.3.3-3的规定：
表 3.3.3-3
结构子单元的可靠性评级标准
等级 分级标准 处理要求
A 符合国家行业相关标准的安全性要求，不影响整体安 全，可正常使用 不必采取措施或有个别 次要构件宜采取适当措 施
B 略低于国家行业相关标准的安全性要求，尚不明显影响 整体安全，不影响正常使用 可不采取措施或有极少 数构件应采取措施
C 不符合国家行业相关标准的安全性要求，或影响整体安 全，或影响正常使用 应采取措施或有极少数 构件应立即采取措施
D 极不符合国家行业相关标准的安全性要求，已严重影响 整体安全，或不能正常使用 应立即采取措施
3.3.4
鉴定单元的评级
1
鉴定单元的安全性评级标准应符合表3.3.4-1的规定：
8
表 3.3.4-1
鉴定单元的安全性评级标准
等级 分级标准 处理要求
Asu 符合国家行业相关标准的安全性要求，不影响整体安全 可不采取措施或有个别 次要构件宜采取适当措 施
Bsu 略低于国家行业相关标准的安全性要求，尚不明显影响 整体安全 可有极少数构件应采取 措施
Csu 不符合国家行业相关标准的安全性要求，影响整体安全 应采取措施，可能有极 少数构件应立即采取措 施
Dsu 极不符合国家行业相关标准的安全性要求，已严重影响 整体安全 应立即采取措施
2
鉴定单元的使用性评级标准应符合表3.3.4-2的规定：
表 3.3.4-2
鉴定单元的使用性评级标准
等级 分级标准 处理要求
Ass 符合国家行业相关标准的正常使用要求，在目标使用年 限内不影响整体正常使用 不必采取措施或有个别 次要构件宜采取适当措 施
Bss 略低于国家行业相关标准的正常使用要求，在目标使用 年限内尚不明显影响整体正常使用 可有极少数构件应采取 措施
Css 不符合国家行业相关标准的正常使用要求，在目标使用 年限内明显影响整体正常使用 应采取措施
