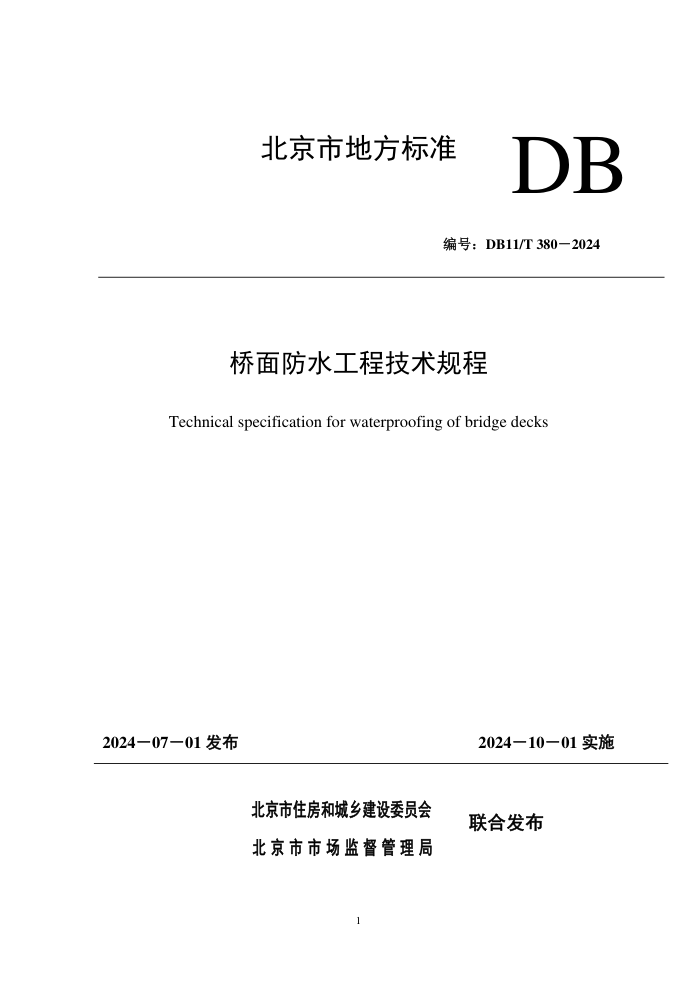

北京市地方标准 DB
编号：DB11/T 380－2024
桥面防水工程技术规程
Technical specification for waterproofing of bridge decks
2024－07－01 发布 2024－10－01 实施
北京市住房和城乡建设委员会
北 京 市 市 场 监 督 管 理 局
1
联合发布
北京市地方标准
桥面防水工程技术规程
Technical specification for waterproofing of bridge decks
编号：DB11/T 380-2024
主编部门：北京建筑材料检验研究院股份有限公司
北京城建科技促进会
北京东方雨虹防水技术股份有限公司
批准部门：北京市市场监督管理局
施行日期：2024 年 10 月 1 日
2024 北 京
2
前 言
根据北京市市场监督管理局《关于印发 2022 年北京市地方标准制修订项目计划（第一批）》
（京市监发〔2022〕14 号）的要求，规程编制组经过广泛调查研究，认真总结实践经验，参考有
关国内外先进标准，并在广泛征求意见的基础上，修订本规程。
本规程的主要技术内容是：1 总则；2、术语和分类；3 基本规定；4 材料；5 构造设计；6
施工；7 质量验收。
本规程修订的主要技术内容是：
1、增加了桥面防水的构造设计章节；
2、增加了钢桥面防水工程内容；
3、增加了新的防水材料；
4、对施工章节进行细化完善；
5、完善了桥面防水细部节点构造；
6、增加了桥面排水构造内容；
7、增加了桥面防水快速施工相关内容。
本规程由北京市住房和城乡建设委员会、北京市市场监督管理局共同管理，由北京市住房和
城乡建设委员会归口、组织实施，并负责组织编制单位对具体技术内容进行解释。执行过程中如
有意见和建议，请寄送北京建筑材料检验研究院股份有限公司（地址：北京市石景山区金顶北路
69 号，邮编：100041；联系电话：010-88716258）。
本规程主编单位: 北京建筑材料检验研究院股份有限公司
北京城建科技促进会
北京东方雨虹防水技术股份有限公司
本规程参编单位：北京市市政工程设计研究总院有限公司
科顺防水科技股份有限公司
奥来国信（北京）检测技术有限责任公司
郑州中原思蓝德高科股份有限公司
新大运防水科技（唐山）有限公司
1
北京城市快轨建设管理有限公司
筑信（河北雄安）检验检测有限公司
中国新兴建设开发有限责任公司
北京澎内传国际建材有限公司
中建三局集团有限公司
中铁二十二局集团有限公司
中建二局土木工程集团有限公司
中电建建筑集团有限公司
中铁建设集团有限公司
北京市政建设集团有限责任公司
思立博（河北雄安）检验认证有限公司
北京市市政四建设工程有限责任公司
北京建工路桥集团有限公司
北京建工集团有限责任公司
北京兴坤建筑有限公司
泰安市质量技术检验检测研究院
中国建筑第五工程局有限公司
北京立高立德工程技术有限公司
北京首发公路养护工程有限公司
北京市城市道路养护管理中心
北京鼎丰宏伟建筑工程有限公司
北京平安信达建筑工程有限公司
北京城建道桥建设集团有限公司
中铁二十四局集团有限公司
中昊欣源建设集团有限公司
北京双圆工程咨询监理有限公司
中交建筑集团有限公司
北京城建八建设发展有限责任公司
本规程主要起草人员：陈 磊 檀春丽 许 宁 田子剑 杨 冰 张 磊 尚华胜 潘 迪
2
张春旺 陈 超 张陆阳 刘亚运 李志君 王立静 张振营 杨 朝
李 宁 张燕红 武建林 汪显俊 张洪志 高剑秋 常晓磊 张 宇
王璇熙 李俊亮 于秋菊 李晓壮 徐忠成 代维达 李俊才 郑俊祥
韩 锋 朱立峰 王文正 李清洋 田 军 付孟生 陈怡婷 梁瑞兰
于 梅 汤庆振 赵世刚 吴 刚 马俊朋 张艳杰 张瑞国 王 崇
王光耀 郑国庆 李 斌 张秀丽 何 浩 田瑞霞 李 健 陈爱威
刘玉虎 汪曾浪 徐 涛 刘世波 王春雨 陈鑫超 顾国庆 王 雷
闫世杰 王庆民 武秀亮 雷芳芳 徐 达 朱雨阳 李胜旺 姜春雷
张立业 徐鹏程 王来顺 吕 岩 刘 健 杨志远 王进滕 高 健
张 颖 张书豪 王 君
本规程主要审查人员：曹征富 李世华 毕敏娜 曲 慧 王海龙 王景贤 刘金宝
3
目 次
1 总 则 ........................................................................................................................... 1
2 术语和分类 ..................................................................................................................... 2
2.1 术语 ........................................................................................................................ 2
2.2 分类 ........................................................................................................................ 2
3 基本规定 ......................................................................................................................... 3
4 材 料 ......................................................................................................................... 7
5 构造设计 ......................................................................................................................... 9
5.1 一般规定 ................................................................................................................ 9
5.2 桥面排水构造 ...................................................................................................... 10
5.3 桥面防水层构造 ...................................................................................................11
5.4 快速施工要求的桥面防水体系 .......................................................................... 18
5.5 细部构造处理 ...................................................................................................... 18
6 施 工 ......................................................................................................................... 22
6.1 一般规定 .............................................................................................................. 22
6.2 基 层 .............................................................................................................. 23
6.3 防水层施工 .......................................................................................................... 25
6.4 细部构造防水施工 .............................................................................................. 27
7 质量验收 ......................................................................................................................... 28
7.1 一般规定 .............................................................................................................. 28
7.2 桥面基层 .............................................................................................................. 29
7.3 防水层 .................................................................................................................. 30
7.4 排水设施 .............................................................................................................. 33
本规程用词说明 ................................................................................................................. 34
引用标准名录 ..................................................................................................................... 35
附：条文说明 ..................................................................................................................... 37
4
Content
1 General............................................................................................................................. 1
2 Terms and Classification ................................................................................................. 2
2.1 Terms ....................................................................................................................... 2
2.2 Classification ........................................................................................................... 2
3 Basic Regulations ............................................................................................................ 3
4 Materials .......................................................................................................................... 7
5 Structural Design ............................................................................................................. 9
5.1 General provisions ................................................................................................... 9
5.2 Bridge deck drainage design ................................................................................ 10
5.3 Design of bridge deck waterproof layer .................................................................11
5.4 Design of bridge deck waterproof system scheme for rapid construction
requirements ................................................................................................................ 18
5.5 Detailed structure processing................................................................................. 18
6 Construction ................................................................................................................ 22
6.1 General provisions ............................................................................................... 22
6.2 Base layer .............................................................................................................. 23
6.3 Waterproof layer construction ............................................................................... 24
6.4 Detailed structure waterproofing construction .................................................... 27
7 Quality Acceptance ........................................................................................................ 28
7.1 General provisions ................................................................................................. 28
7.2 Bridge deck base .................................................................................................. 29
7.3 Waterproof layer .................................................................................................... 30
7.4 Drainage facilities .................................................................................................. 33
Explanation of wording in this standard .............................................................................. 34
List of quoted standards ....................................................................................................... 35
Addition:Explanation of provisions .................................................................................... 37
1 总 则
1.0.1 为规范桥面防水工程技术，保证桥面防水工程的功能、质量和耐久性能，制定
本规程。
1.0.2 本规程适用于北京市行政区域内新建、改建及扩建的市政混凝土桥面及钢桥面
防水工程的构造设计、施工及质量验收。
1.0.3 桥面防水工程的构造设计、施工和质量验收，除应符合本规程外，尚应符合国
家及北京市现行有关标准的规定。
1.0.4 工程建设所采用的技术方法和措施是否符合本规程要求，由相关责任主体判定。
其中，创新性的技术方法和措施，应进行论证并符合本规程中有关性能的要求。
1
2 术语和分类
2.1 术 语
2.1.1 桥面防水系统 waterproof system of bridge deck
与桥面铺装层相匹配的桥面防水层、排水口、渗水设施等构造组成的体系。
2.1.2 桥面防水层 waterproof layer of bridge deck
防止桥面水侵蚀桥面板结构的隔水层。
2.1.3 基层 substrate
与防水层粘结的结构面层或整平层。
2.1.4 基层处理剂 primary treatment agent
为增强防水层材料与基层之间的粘结或隔离基层表面以下的水分，防水层施工前
涂刷在基层表面的材料。
2.1.5 基层平整度 substrate evennes
基层表面的凹凸偏差量。
2.1.6 基层粗糙度 substrate coarsenes
基层表面不光滑的棱角及其构造的程度。
2.1.7 防水等级 waterproof grade
根据桥梁分类、道路等级、使用环境划分的防水级别。
2.1.8 钢桥面防腐层 steel deck anticorrosive coating
涂布在钢桥面顶板表面，防止钢板生锈腐蚀的界面薄层。
2.1.9 钢桥面防水粘结层 steel bridge floor waterproof bonding layer
起界面联结作用，和阻止水分对钢板腐蚀的层次。
2.2 分 类
2.2.1 桥面防水层根据桥梁结构形式可分为混凝土桥面防水层和钢桥面防水粘结层。
2.2.2 桥面防水系统根据桥梁使用功能可分为机动车道防水系统、非机动车道防水系
统、人行道防水系统、隔离带防水系统、专用排水设施防水系统等。
2
3 基本规定
3.0.1 桥面防水系统设计应便于排水，桥面应设防水层，并应设置完善的防、排水系
统。
3.0.2 桥面的车行道、中央分隔带、机非隔离带、索区、人行道、检修道等不同使用
功能分区应分别设置防水系统。
3.0.3 桥梁结构不同使用功能分区的桥面防水设计应综合考虑桥梁结构特点、使用要
求、环境气候、荷载条件、施工条件、材料性能等因素。
3.0.4 桥面防水工程应根据桥梁分类、所在道路等级、防水使用环境、工程类别划分
防水等级，并应符合现行工程建设强制性国家规范《建筑与市政工程防水通用规范》
GB 55030 的规定和表 3.0.4 的规定。
表 3.0.4 桥面防水等级
防水等级 使用环境
Ⅰ类：除冰盐等其他 氯化物环境、化学腐 蚀环境 Ⅱ类：除Ⅰ类环境外的 其他使用环境
工程 类别 甲类桥梁工程 （1、特大桥、大桥；2、城 市快速路、主干路上的桥梁、 交通量较大的城市次干路上 的桥梁；3、钢桥面板桥梁） 一级 一级
乙类桥梁工程 （甲类以外的所有桥梁） 一级 二级
注：特大桥、大桥的定义执行现行城市桥梁行业标准的规定。城市快速路、主干路和次干路的定义应
执行现行城市道路行业标准的规定。
3.0.5 桥梁车行道桥面防水系统设计工作年限不应低于道路路面设计工作年限。一级
防水等级设计工作年限不应低于 15 年，二级防水等级设计工作年限应不低于 10 年，
其他使用功能分区桥面防水设计工作年限不应低于 20 年。
3.0.6 桥面防水不得使用国家和北京市明令禁止的材料。材料进场前应提供产品合格
证书和有资质检测单位出具的型式检验报告，材料进场时应进行抽样复验。
3.0.7 桥面防水系统的设计和施工，应加强对防水系统与桥梁主体结构、防水系统与
桥面附属结构和桥面防水系统自身结构衔接工艺细节处理。
3
3.0.8 桥面防水系统按使用功能分区可划分为机动车道、非机动车道、人行道、隔离
带、专用排水设施等不同使用功能分区（图 3.0.8-1~图 3.0.8-4）。
图 3.0.8-1 机动车道、非机动车道、人行道、隔离带桥面功能分区示意图
A－桥梁宽度/2；B－人行道宽；C－非机动车道宽；D－隔离带宽；E－机动车道宽；F－桥梁中线；
1－混凝土桥面板；2－混凝土找平层；3－防水层；4－沥青混凝土面层；5－混凝土保护层；
6－面层方砖；7－人行道盖板；i，j，k，l 表示横坡坡度，箭头方向为桥面横坡低点方向
图 3.0.8-2 机动车通行桥桥面功能分区示意图
A－桥梁宽度；B－护栏宽；C－机动车道宽
4
1－混凝土桥面板；2－混凝土找平层；3－防水层；4—沥青混凝土面层；
i 表示横坡坡度，箭头方向为桥面横坡低点方向
图 3.0.8-3 非机动车道（自行车专用路桥）桥面功能分区示意图
A－桥梁宽度；B－护栏宽；C－非机动车道宽；1－钢桥面板；2－防腐涂层；3－防水层；
4－防滑面层；i 表示横坡坡度，箭头方向为桥面横坡低点方向
图 3.0.8-4 人行道（人行过街天桥）桥面功能分区示意图
A－桥梁宽度；B－护栏宽；C－人行道通行宽度；1－钢桥面板；2－防腐涂层；3－防水层；
4－防滑面层；i 表示横坡坡度，箭头方向为桥面横坡低点方向
3.0.9 桥梁施工单位应根据设计文件要求、施工气候条件和现场情况制定有针对性的
施工工艺和施工组织方案。
3.0.10 桥梁施工单位根据桥面防水施工时的气候条件、实际场地条件等因素，需要对
设计文件要求的桥面防水系统进行调整时，应征得设计单位同意，并履行相关变更程
5
序。
3.0.11 桥面防水层在相关功能分区范围内应采用满贴法，并应符合下列规定；
1 防水层总厚度及卷材或胎体层数应符合设计要求；
2 缘石、地袱、变形缝、汇水槽和泄水口等部位应作局部加强处理；
3 防水层与汇水槽、泄水口之间必须粘结牢固、封闭严密。
3.0.12 有快速施工要求的桥梁防水层体系，可分为桥位现场施作、提前施作随预制梁
体整体架设安装两种情况。桥位现场施作时，防水系统应具有对基底处理的高适应性、
自身的快速固化性能；提前施作随预制梁整体架设的防水系统，应具备在主梁预制、
运输等工况条件下提前施作的性能。
3.0.13 桥面防水系统应建立管理、维修、养护制度，并应按现行行业标准《城市桥梁
养护技术标准》CJJ 99、《公路桥涵养护规范》JTG 5120 的规定执行。
3.0.14 桥面防水方案设计及施工过程中在满足各项技术要求的情况下，宜根据桥面防
水工程全生命周期碳足迹综合考量，选用低碳环保的材料及施工工艺。
6
4 材 料
4.0.1 桥面用防水材料的性能应符合国家现行标准的要求，常用防水材料及相关配套
材料其适用标准应符合表 4.0.1-1~表 4.0.1-5 的规定。
表 4.0.1-1 混凝土桥面防水材料
类别 材料 性能要求
防水 卷材 弹性体改性沥青卷材 《道桥用改性沥青防水卷材》 JC/T 974
塑性体改性沥青卷材
防水 涂料 聚合物改性沥青防水涂料 《道桥用防水涂料》JC/T 975
聚氨酯防水涂料 《道桥用防水涂料》JC/T 975
道桥用水性沥青基防水涂料 《路桥用水性沥青基防水涂料》 JT/T 535
聚脲防水涂料 《喷涂聚脲防水涂料》GB/T 23446
水泥基渗透结晶防水材料 《水泥基渗透结晶型防水材料》 GB 18445 C 型
注：防水涂料在满足其相应的产品标准以外，还应满足现行行业标准《建筑防水涂料中有害物质
限量》JC 1066 的指标要求及《建筑类涂料与胶粘剂挥发性有机化合物含量限值标准》DB11/ 1983
中的相关要求。
表 4.0.1-2 钢桥面防水粘结材料
材料 性能要求
甲基丙烯酸甲酯树脂防水粘接剂 《公路钢桥面铺装设计与施工技术规范》 JTG/T 3364-02
环氧树脂防水粘接剂
丙烯酸树酯防水粘接剂
溶剂型沥青防水粘接剂
环氧沥青防水粘接剂
表 4.0.1-3 涂料用胎体增强材料
材料 性能要求
非织造土工布 《土工合成材料 长丝纺粘针刺非织造土工 布》GB/T 17639
无碱玻璃纤维 《玻璃纤维无捻粗纱》 GB/T 18369
7
表 4.0.1-4 嵌缝密封材料
材料 性能要求
止水带 《地下防水工程质量验收规范》 GB 50208
结构用密封胶 《道桥嵌缝用密封胶》JC/T 976
非结构用密封胶 《聚硫建筑密封胶》JC/T 483
《硅酮和改性硅酮建筑密封胶》GB/T 14683
表 4.0.1-5 其他材料
材料 性能要求
混凝土 桥面 沥青基基层处理剂 《沥青基防水卷材用基层处理剂》 JC/T 1069
水泥基渗透结晶型 防水剂 《水泥基渗透结晶型防水材料》 GB 18445 A 型
钢桥面 热熔胶 《城市桥梁桥面防水工程技术规程》 CJJ 139
4.0.2 桥面防水系统中各相邻材料应具有相容性。
4.0.3 桥面防水层的材料性能应能满足在交通荷载、温度作用等疲劳荷载作用下的正
常使用和耐久性要求。
4.0.4 长期处于腐蚀性环境中的防水材料应通过腐蚀性介质耐久性试验。
8
5 构造设计
5.1 一般规定
5.1.1 桥面防排水系统设计应符合国家现行标准的规定，做到排水系统完善、不同区
域桥面排水通畅，排水细节合理，防排结合。
5.1.2 混凝土桥面防水系统设计应包括下列内容：
1 确定桥面防水等级和设防要求；
2 确定桥梁使用功能分区和使用要求；
3 桥面防水材料类型设计；
4 防水材料选用和确定主要技术指标；
5 桥面排水、渗水设施、防排水细部设计；
6 防水施工工艺要求。
5.1.3 钢桥面防水系统设计应包括以下内容：
1 确定桥梁使用功能分区和使用要求；
2 钢桥面铺装方案、防腐蚀保护方案确定；
3 钢桥面防水类型设计；
4 防水材料性能及应用特点；
5 钢桥面排水、渗水引流设施及细部构造设计；
6 防水施工工艺要求。
5.1.4 桥面防水系统应根据桥面板构造、使用功能分区和桥面铺装类型进行设计，并
应满足相关通用性能、应用性能、施工工艺和耐久性要求。
5.1.5 在正交异性钢桥面的钢板与铺装材料之间，应设置防腐层和防水粘结层。
5.1.6 防水层材料的选用应符合下列规定：
1 防水材料应根据环境气候、桥梁类别、结构特点、使用功能分区、桥面铺装类
型等因素进行选择；
2 防水材料选用应满足施工环境条件和工艺可操作性要求。
5.1.7 当桥梁纵向或横向坡度大于 4%时，不宜采用卷材防水层。
5.1.8 当桥梁的平曲线半径小于或等于 60m时，桥面防水宜采用防水涂料。
9
5.1.9 钢桥面板桥面铺装可采用环氧沥青混合料、浇筑式沥青混合料、复合薄层改性
沥青混合料等体系，不同体系的防水粘结层的性能应满足现行行业标准《公路钢桥面
铺装设计与施工技术规范》JTG/T 3364-02 的技术要求。
5.1.10 桥面防排水细部构造设计宜包括防水层结构体系、防水层结构缝、桥面铺装层
层间排水构造设施、桥梁伸缩缝排水、排水口装置等构造。
5.1.11 桥面防水等级为一级的桥梁，卷材防水层上铺装的沥青混凝土面层厚度不应小
于 80mm。
5.1.12 当混凝土桥面铺装材料为水泥混凝土面层时，防水层不应选用防水卷材。
5.2 桥面排水构造
5.2.1 桥梁排水设施设计应符合现行工程建设强制性国家规范《建筑与市政工程防水
通用规范》GB 55030，国家现行标准《室外排水设计标准》GB 50014、《公路排水
设计规范》JTG/T D33、《城市桥梁设计规范》CJJ 11 等的规定。
5.2.2 桥面排水设施的相关的细节设计应符合下列规定：
1 桥面排水口设置应满足相关排水技术规定要求，排水口应设置收集和排放层间
渗漏雨水构造，桥面防水层施作时应满足排水口局部密封要求；
2 混凝土桥面板上的沥青混凝土铺装层纵坡和横坡的低点应设置层间排水构造
设施；
3 钢桥面板上的沥青混凝土铺装层在横坡最低点纵向通长设置埋置式渗水管，伸
缩缝处在纵坡最低点横向通长设置埋置式渗水管。渗水管出口应导入桥面排水系统
（图 5.2.2）；
图 5.2.2 钢桥面板设置埋置式渗水管相对位置示意图
10
A－桥梁宽度；B－护栏宽；C－桥面宽；D－护栏；E－伸缩缝槽；F－中墩中线；G－埋置式渗水管；
H－桥梁中线；J－沥青混凝土铺装；K－渗水排管；L1、L2－跨径；N、N+1、N+2－桥梁墩号；
i－横坡坡度，箭头方向为桥面横坡低点方向；j－纵坡坡度，箭头方向为桥面纵坡低点方向
4 桥梁伸缩缝应设置 U 型橡胶挡水、导水构造外，并应设置专门的排水管将收
集到的雨水导入桥面排水系统或墩柱、盖梁排水系统。
5.3 桥面防水层构造
I 机动车道桥面铺装
5.3.1 混凝土桥面板防水系统应根据桥面铺装面层材料、防水等级采取不同的构造形
式，防水层材料的选用应符合下列规定：
1 应根据防水层上沥青混凝土的摊铺温度选择相应的防水材料。防水卷材的耐热
度应低于沥青混凝土的摊铺温度，但同时应控制沥青混凝土的摊铺温度低于 170℃；
防水涂料的耐热度应高于沥青混凝土的摊铺温度。当沥青混凝土的摊铺温度有特殊需
求时，防水层应另行设计；
2 不宜将防水卷材和防水涂料复合使用。
5.3.2 混凝土桥面铺装直接浇筑在混凝土梁顶面时，相关构造和工艺要求应符合现行
行业标准《公路水泥混凝土路面设计规范》JTG D40 相关规定，抗渗性不应小于 P10，
混凝土桥面铺装施工缝、伸缩缝等接缝部位内应嵌填防水密封材料。混凝土主梁桥面
预制及现浇部分混凝土除符合现行行业标准《公路工程混凝土结构耐久性设计规范》
JTG/T 3310 要求的抗渗性能外，宜添加防水添加剂，抗渗性不应小于 P10。
5.3.3 卷材防水层厚度应符合表 5.3.3 的规定，卷材防水层的基本构造（图 5.3.3）。
表 5.3.3 卷材防水层厚度
桥面防水等级 热熔施工防水卷材 （mm） 热熔胶施工防水卷材（mm）
一级 4.5 3.5
二级 3.5 2.5
11
图 5.3.3 混凝土桥面板采用防水卷材防水层结构示意图
1－混凝土桥面板； 2－混凝土找平层（顶面进行基层处理）；3－防水卷材；
4－沥青铺装层
5.3.4 涂料防水层可由防水涂料、胎体增强材料、表面保护层组成，涂料防水层的基
本构造（图 5.3.4），涂料防水层最小厚度及其他材料用量应符合表 5.3.4 的规定。
表 5.3.4 涂料防水层最小厚度及其他材料用量
厚度或用量 桥面防水等级
一级 二级
材料 类型 涂料防水 层厚度 （mm） 水性聚合物改性沥青防水涂料 ≥2.0 ≥2.0
聚氨酯防水涂料 ≥1.5 ≥1.5
聚脲防水涂料
水泥基渗透结晶型防水涂料 用量≥1800g/m2， 厚度不应小于 1.0mm 用量≥1500g/m2， 厚度不应小于 1.0mm
水泥基渗透结晶型防水剂 （%，以水泥用量计） 0.8~1 0.8~1
胎体增强材料（g/m2） 非织造土工布 ≥2×140 ≥140
无碱玻璃纤维 ≥3×100 ≥2×100
12
图 5.3.4 混凝土桥面板采用防水涂料防水层结构示意图
1－混凝土桥面板； 2－混凝土找平层（顶面进行基层处理）；3－防水涂料；
4－沥青铺装层
5.3.5 桥面铺装面层材料为沥青混凝土且选用聚合物改性沥青防水涂料时，应在涂膜
层内设置胎体增强材料，胎体增强材料下面的涂料厚度不应小于 0.5mm，且不应大于
1.0mm，胎体增强材料采用非织造土工布或无碱玻璃纤维的重量应符合本规程表 5.3.4
的规定。
5.3.6 钢结构防腐蚀保护层、防水层、防水粘结层的材料和用量应符合现行行业标准
《公路钢桥面铺装设计与施工技术规范》JTG/T 3364-02 的规定。
图 5.3.6 钢桥面板防水层结构示意图
13
1－钢箱梁顶板(表面喷砂除锈)；2－环氧树脂碎石薄层；3－环氧树脂粘层；
4—沥青玛蹄脂碎石混合料中面层；5—沥青玛蹄脂碎石混合料面层
II 非机动车道（自行车专用路桥）桥面铺装
5.3.7 非机动车道桥面铺装采用与机动车道相同的沥青混凝土铺装系统时，其防水层
构造可参照本规程机动车道的防水层设计要求。
5.3.8 非机动车桥面采用涂料类防水层材料时，可采用热熔橡胶沥青+纤维+热熔橡胶
沥青+碎石快速铺装体系，并应符合现行北京市地方标准《混凝土桥面防水粘结层快
速施工技术规范》DB11/T 1680 的相关要求。碎石的规格和技术要求应符合现行北京
市地方标准《混凝土桥面防水粘结层快速施工技术规范》DB11/T 1680 的相关要求。
5.3.9 非机动车桥面采用改性环氧碎石薄层铺装体系各层设置（图 5.3.9）。
图 5.3.9 非机动车道（桥面采用改性环氧碎石薄层铺装体系示意图）
1－桥梁非机动车道结构；2－底层树脂；3－下层骨料；4－中层树脂；5－上层骨料；
6－封层树脂
III 人行道、人行过街天桥
5.3.10 人行道、人行过街天桥的各类防水体系设置应符合国家现行标准的规定，各类
设置方式见图 5.3.10-1~图 5.3.10-5。
14
图 5.3.10-1 直接承载行人行走的混凝土桥面板结构防水体系示意图
A－桥梁宽度/2；B－人行道宽；C－（机动车道/非机动车道宽）/2；D－桥梁中线；1－混
凝土桥面板；2－混凝土找平层（顶面进行基层处理剂处理）；3－防水层；
4－沥青混凝土面层；5－过水管；6－排水管
图 5.3.10-2 增设填充步道结构承载行人行走的混凝土桥面板结构防水体系示意图
A－桥梁宽度/2；B－人行道宽；C－（机动车道/非机动车道宽）/2；D－桥梁中线；1－混凝土桥
面板；2－混凝土找平层（顶面进行基层处理剂处理）；3－防水层；4－沥青混凝土面层；
5－填充材料；6－砂浆；7－石材/混凝土方砖；8－缘石；9－排水管
15
图 5.3.10-3 增设混凝土人行道盖板承载行人行走的混凝土桥面板结构
防水体系示意图
A－桥梁宽度/2；B－人行道宽；C－（机动车道/非机动车道宽）/2；D－桥梁中线；1－混凝土桥
面板；2－混凝土找平层（顶面进行基层处理）；3－防水层；4－沥青混凝土面层；5－混凝土保
护层；6－人行道盖板；7－防滑桥面铺装材料；8－缘石；9－排水管
图 5.3.10-4 直接承载行人行走的钢桥面板结构防水体系示意图
A－桥梁宽度/2；B－人行道宽；C－（机动车道/非机动车道宽）/2；D－桥梁中线；1－钢桥面板
（表面喷砂除锈）；2－防腐涂层；3－防水层；4－正交异性钢桥面铺装层；5－排水管
16
图 5.3.10-5 增设钢人行道盖板承载行人行走的钢桥面板结构防水体系示意图
A－桥梁宽度/2；B－人行道宽；C－（机动车道/非机动车道宽）/2；D－桥梁中线；1－钢
桥面板（表面喷砂除锈）；2－防腐涂层；3－防水层；5－钢盖板（表面抛丸喷砂）；
6－环氧云母防腐漆；7－环氧面漆；8－抛金刚砂；9-排水管
5.3.11 桥面板直接承载行人行走时，防水系统宜包括基底处理层、防水层、面层。面
层材料应符合耐久、平整、抗滑、耐磨、耐脏和美观的要求，防水层应根据面层要求
采用配套的解决方案。
5.3.12 桥面板上增设人行道盖板时，桥面板上应设置专门的防水系统，人行道盖板为
钢结构时其上应按本规程的要求选用适宜的防水系统。
5.3.13 直接承载行人行走的混凝土桥面板可采用与机动车道相同的防水系统。
5.3.14 桥梁人行道、人行过街天桥桥面防水层和防腐层设置应符合现行行业标准《城
市人行天桥与人行地道技术规范》CJJ 69 的规定。
IV 隔离带
5.3.15 钢桥、混凝土桥面隔离带根据构造和使用功能，可分为开敞式、铺装式、盖板
式、绿化种植式四种。隔离带防水系统可采用与两侧的机动车或非机动车相同的解决
方案。
5.3.16 混凝土桥面板开敞式隔离带设计防水层材料应符合现行行业标准《道桥用改性
沥青防水卷材》JC/T 974、《道桥用防水涂料》JC/T 975 的规定。钢桥面板开敞式隔
17
离带防水层须符合防紫外线、抗拉拔、耐久性等技术要求并应符合《坡屋面工程技术
规范》GB 50693 的规定。开敞式隔离带防水层设计须考虑与两侧路面结构的衔接，
应过水顺畅、不积水。
5.3.17 铺装式隔离带防水层可与两侧的机动车道、非机动车道防水系统相同。
5.3.18 绿化种植式隔离带防水层和排水构造应符合桥梁结构体系防水和耐久性要求，
及植物浇灌及生长需要的防水、给水、排水的要求，并设置必要的排蓄水层、防水层
缓冲带等构造设施。
V 排水设施
5.3.19 桥面板排水设施根据构造和使用功能，可分为排水管、暗沟、明沟三种。
5.3.20 排水管内壁根据材质和安装养护工艺应选择适宜的防水解决方案。
5.3.21 暗沟、明沟防水层材料应考虑常年积水对防水层性能的要求。明沟防水层材料
还应满足防紫外线、抗拉拔、外观等要求。
5.4 快速施工要求的桥面防水体系
5.4.1 桥面防水系统快速施工时，构造设计及防水材料选用应根据桥面的防水性能、
层间粘结性能及气候、交通、桥面系的力学特征和材料相容性等因素综合确定。
5.4.2 随预制主梁先期实施的桥面防水系统，应考虑防水系统在预制场地的实施条件、
桥位现场防水系统拼接条件。
5.5 细部构造处理
5.5.1 水泥混凝土桥面的铺装应符合下列规定：
1 水泥混凝土铺装面层和桥面板上混凝土整平层的结构缝内应填满防水密封材
料；
2 水泥混凝土桥面铺装纵、横向接缝设置、接缝构造及缝（槽口）内填塞嵌缝材
料应结合桥梁结构变形需要及按照现行行业标准《公路水泥混凝土路面设计规范》
JTG D40 相关规定执行，嵌缝材料还应满足现行行业标准《道桥嵌缝用密封胶》JC/T
976 相关技术要求。
18
5.5.2 护栏、路缘石等桥面附属构件的防水处理应符合下列规定：
1 当附属构件放置在防水层上时，下部的防水层应做卷材加强层，当施工不便时，
可采用涂刷防水涂料；
2 当附属构件基座与防水层基层相连时，防水层应覆盖至附属构件基座的上部，
并应在地脚螺栓周围做密封处理；
3 桥面混凝土防撞护栏、交通标志基座、声屏障基座、灯杆基础等外露的混凝土
结构表面，应进行表面憎水处理。
5.5.3 在混凝土基面的转角处和基面与防撞护栏（图 5.5.3）、隔离墩、路缘石等构件
立面的交接处防水卷材不应上翻，应直抵相交结构立面且与基面密贴，并采用防水密
封材料将防水层端部与结构立面的凹角处填满。防水涂料的上翻高度宜稍低于铺装面
层的上表面。
图 5.5.3 防撞护栏处的桥面防水系统示意图
1－防撞护栏；2－密封材料；3－卷材防水层；4－沥青混凝土面层；
5－混凝土整平层；6－桥面板顶面
5.5.4 安装桥梁伸缩装置时，应在浇注伸缩缝槽内混凝土之前将伸缩缝两侧（图 5.5.4）
的防水层端部用密封材料进行封闭。
图 5.5.4 伸缩装置两侧的防水系统图
19
1－防水层；2－防水密封材料；3－伸缩装置；4－沥青混凝土面层；
5－混凝土整平层；6－伸缩缝后浇筑纤维混凝土；7－伸缩缝预留槽槽深；8－主梁或桥头搭板；
9－苯板
5.5.5 当桥面铺装为沥青混凝土面层时，应在桥梁伸缩缝旁边且位于桥梁纵坡高点的
一侧、沿桥梁横坡的坡底处设置渗水排管（图 5.5.5）。
图 5.5.5 伸缩缝槽边的渗水漏管示意图
1－防水层；2－防水密封材料；3－排水口顶面；
4－沥青混凝土面层；5－整平层；6－伸缩缝后浇筑纤维混凝土；7－主梁桥面板；
8－焊于钢管上的卡钉；9－渗水排管；10－雉墙；11－盖梁；
12－桥头搭板；13－伸缩缝
5.5.6 当桥面铺装为沥青混凝土面层时，桥面排水口装置中渗水洞下缘应低于防水层
设置，同时应在渗水洞处覆盖土工布。防水层与排水口装置周边的相接处应采用防水
密封类进行封闭（图 5.5.6-1、图 5.5.6-2）。
图 5.5.6-1 矩形排水口安装示意图
1－防水层；2－防水密封材料；3－沥青混凝土面层；
4－排水管；5－渗水洞；6－下卧砂浆
20
