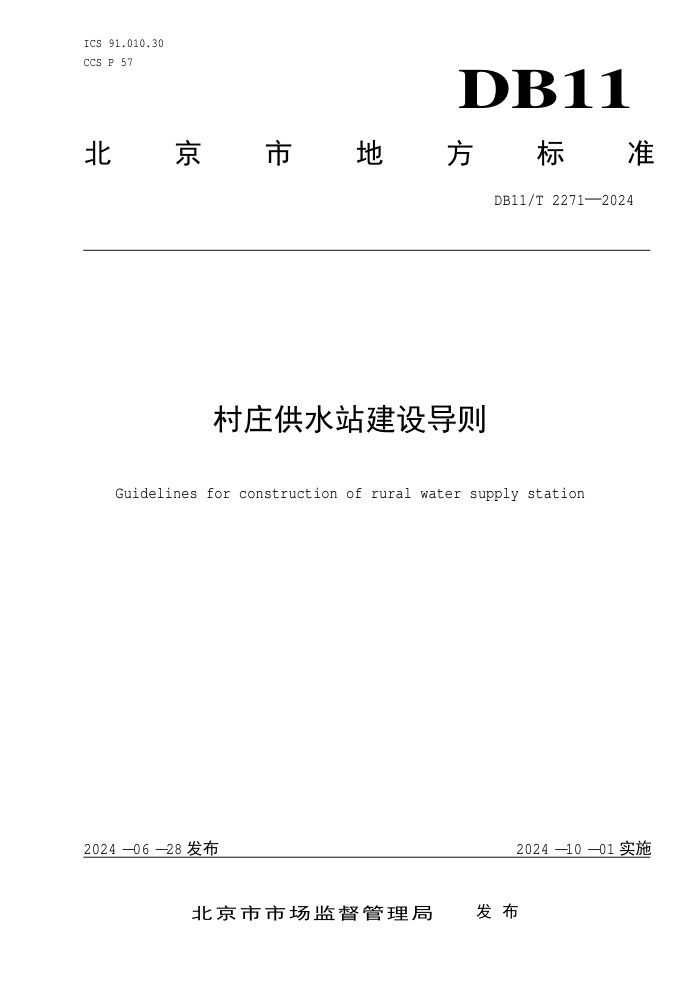

ICS 91.010.30
CCS P 57 DB11
北
京 市 地 方 标 准
DB11/T 2271—2024
村庄供水站建设导则
Guidelines for construction of rural water supply station
2024 - 06 - 28 发布 2024 - 10 - 01 实施
北京市市场监督管理局 发 布
DB11/T 2271—2024
目 次
前 言............................................................................... II
1 范围................................................................................ 1
2 规范性引用文件
...................................................................... 1
3 术语和定义
.......................................................................... 1
4 总体要求
............................................................................ 2
5 水源与取水构筑物
.................................................................... 2
5.1 水源选择
........................................................................ 2
5.2 取水构筑物
...................................................................... 2
5.3 水源保护
........................................................................ 2
6 水质净化和消毒
...................................................................... 2
6.1 一般规定
........................................................................ 2
6.2 水质净化
........................................................................ 3
6.3 消毒
............................................................................ 3
7 建筑物
.............................................................................. 3
7.1 基本要求
........................................................................ 3
7.2 建筑分区
........................................................................ 3
7.3 建筑构造
........................................................................ 4
7.4 室外工程
........................................................................ 4
7.5 室内装修
........................................................................ 4
8 调节构筑物和管道
.................................................................... 4
9 电气自动化
.......................................................................... 5
9.1 电气
............................................................................ 5
9.2 自动化监控与视频安防
............................................................ 5
10 标志标识
........................................................................... 6
10.1 标志牌
......................................................................... 6
10.2 设备间、构筑物标牌
............................................................. 6
10.3 信息公示牌
..................................................................... 7
10.4 制度规程板
..................................................................... 7
10.5 警示牌
......................................................................... 7
10.6 警示贴线
....................................................................... 7
10.7 安全地贴
....................................................................... 7
10.8 设备铭牌
....................................................................... 8
10.9 控制开关标识
................................................................... 8
10.10 管道标识
...................................................................... 8
参考文献
.............................................................................. 9
I
DB11/T 2271—2024
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起
草。
本文件由北京市水务局提出并归口。
本文件由北京市水务局组织实施。
本文件起草单位：北京市供水管理事务中心、中国水利水电科学研究院。
本文件主要起草人：唐丽、曹建武、田金霞、孙迪、郭军、宋卫坤、邬晓梅、费晓轩、张琛、王莹、
李金韩、郭雨萱、廖丽莎、栾晓、徐楠楠、刘满苍、殷殷、毛德发、税朋勃、乔光毅、赵佳、康磊。
II
DB11/T 2271—2024
村庄供水站建设导则
1 范围
本文件规定了村庄供水站建设的总体要求及水源与取水构筑物、水质净化和消毒、建筑物、调节构
筑物和管道、电气自动化、标志标识等建设要求。
本文件适用于村庄供水站新建和改扩建工程。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 778.5 饮用冷水水表和热水水表 第5部分：安装要求
GB 5749 生活饮用水卫生标准
GB 15603 危险化学品仓库储存通则
GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准
GB 28232 臭氧消毒器卫生要求
GB 28233 次氯酸钠发生器卫生要求
GB 28235 紫外线消毒器卫生要求
GB 28931 二氧化氯消毒剂发生器安全与卫生标准
GB/T 43824 村镇供水工程技术规范
GB 50265 泵站设计标准
GB 50289 城市工程管线综合规划规范
GB 50296 管井技术规范
GB 50348 安全防范工程技术标准
GB/T 50625 机井工程技术标准
GB 55037 建筑防火通用规范
GA/T 367 视频安防监控系统技术要求
HJ 338 饮用水水源保护区划分技术规范
HJ/T 433 饮用水水源保护区标志技术要求
HJ 773 集中式饮用水水源地规范化建设环境保护技术要求
3 术语和定义
下列术语和定义适用于本文件。
3.1
村庄供水站 rural water supply station
采用一个独立的供水系统给单个（或多个）行政村（或自然村）居民供水的集中供水工程，一般包
括水源及取水设施、净化消毒设施设备、调节构筑物、输配水管道及配套建筑物等。
1
DB11/T 2271—2024
4 总体要求
4.1 村庄供水站建设应符合北京市供水规划、区域发展规划总体要求。
4.2 村庄供水站建设应按照建大、并中、减小的原则，积极推进水源联通和管网联通，因地制宜提升
单一村庄供水站服务人口规模。
4.3 村庄供水站水源水质超标且净水成本较高时，应优先接入周边城镇供水管网或选择优质替代水源。
4.4 村庄供水站出厂水和末梢水水质应符合 GB 5749 的要求，供水水量、水压应符合 GB/T 43824 的要
求并应充分考虑村庄发展用水需要。
4.5 村庄供水站设计防洪标准宜高于所在区域的防洪标准一个等级。
4.6 村庄供水站的设计、施工、竣工验收应符合 GB/T 43824 的相关规定，卫生管理应符合北京市生活
饮用水卫生监督管理条例的相关要求，安全生产可参照 DB11/T 1322.64 的相关要求。
4.7 新建和改造村庄供水站应 24 小时供水。
4.8 新建和改造村庄供水站应安装水量计量设施。
4.9 与生活饮用水直接接触的管材、管件、水质净化和消毒设备、防腐材料、滤料、化学药剂和粘结
剂等材料和设备应取得涉及饮用水卫生安全产品卫生许可批件。
4.10 村庄供水站应设置工程及设施设备名称、管理公告、安全警示和机电设备等标志标识。
4.11 村庄供水站应与乡村环境相协调，建筑风格宜统一。
4.12 村庄供水站改造应充分利用原有供水设施设备，更新时应按照节能降耗、降低成本的原则，优先
采用新技术、新工艺。
5 水源与取水构筑物
5.1 水源选择
5.1.1 水源选择应经过充分论证，宜开展水文地质勘测、水质监测和周边环境状况调查，优先选择水
量充沛稳定、水质良好、利于施工、便于保护的水源。
5.1.2 水源水量、水质应符合 GB/T 43824 的要求。
5.2 取水构筑物
5.2.1 管井、大口井的建设、设计、施工和验收应符合 GB/T 50625、GB 50296 的有关规定。
5.2.2 具有测量水位条件的地下水水源，应设置水位量测装置。
5.2.3 管井应具有防止地面污水渗入和地下水串层污染的措施，并封堵非开采含水层。
5.2.4 大口井、泉室应加盖且有通气措施，泉室的进水侧应设置反滤层，其他侧应封闭。
5.3 水源保护
5.3.1 村庄供水站水源保护区（范围）划定应符合 HJ 338 的有关规定，水源保护区（范围）的界标、
交通警示牌和宣传牌等标志设置应符合 HJ/T 433 的有关规定。
5.3.2 村庄供水站水源保护措施应符合 HJ 773 的有关规定。
6 水质净化和消毒
6.1 一般规定
6.1.1 生活饮用水应经消毒处理。
2
DB11/T 2271—2024
6.1.2 采用化学消毒剂消毒时，应设置清水池或高位水池等调节构筑物，消毒剂和水接触时间、消毒
剂余量应符合 GB 5749 的要求。
6.1.3 村庄供水站内应设置水源水和出厂水水质采样口，采样口的设置符合以下要求：
a）水源水采样口应设置在取水主管道上；
b）出厂水采样口应设置在消毒设备后的配水干管上。
6.2 水质净化
6.2.1 水质净化方式根据水源水水质及季节性变化情况、供水规模、制水成本、运行管理条件等因素
综合确定，针对不同水质情况可优先选择以下工艺：
a）当浑浊度超标时，依据超标情况可采用常规净水、砂滤、超滤膜法等处理工艺；
b）当地下水水源中铁、锰超标时，可采用接触氧化法、曝气氧化法等处理工艺；
c）当地下水水源中氟超标时，可采用吸附法、反渗透膜法、电渗析等处理工艺；
d）当地下水水源中砷超标时，可采用吸附法等处理工艺；
e）当地下水水源中硝酸盐超标时，可采用离子交换法、反渗透膜法等处理工艺；
f）当地下水水源中总硬度超标时，可采用纳滤膜法、离子交换法等处理工艺；
g）当有异臭异味时，可采用活性炭吸附等处理工艺。
6.2.2 水质净化工艺的设计应符合 GB/T 43824 的要求。采用吸附法、离子交换法处理工艺时，应妥善
处置再生废液；采用纳滤膜法、反渗透膜法、电渗析等处理工艺时，应妥善处置浓缩废液。
6.3 消毒
6.3.1 消毒方式应根据原水水质、出水水质要求、消毒剂或原料来源方便程度及运输储存要求、消毒
副产物、水质净化工艺，以及供水规模、管网条件、运行管理条件等合理确定。
6.3.2 化学消毒剂的投加点应设置在调节构筑物的进水管上；紫外线消毒设备应安装在配水干管上。
6.3.3 采用次氯酸钠发生器消毒时，次氯酸钠发生器应配备排氢气系统。次氯酸钠发生器应符合 GB
28233 的规定。
6.3.4 采用二氧化氯消毒时，所有原材料严禁相互接触，应分别储存在分类的原料间内，储放槽应设
置隔离墙。二氧化氯消毒剂发生器应符合 GB 28931 的规定。
6.3.5 采用臭氧消毒时，氧化系统中应使用高溶气效率的气水混合元件，并设置臭氧尾气消除装置。
臭氧消毒设备应符合 GB 28232 的规定。
6.3.6 采用紫外线消毒时，宜采用化学消毒剂对管网每隔 15 d~30 d 进行一次维护性消毒，汛期或有
水污染风险时应加大维护性消毒频次。维护性消毒后，消毒剂余量应满足 GB 5749 的要求。紫外线消毒
设备应符合 GB 28235 的规定。
7 建筑物
7.1 基本要求
7.1.1 建筑结构设计使用年限应不小于 50 年，安全等级应不低于二级。
7.1.2 抗震设防烈度应不低于 8 度。
7.1.3 耐火等级地上部分应不低于二级，地下部分应不低于一级。
7.1.4 屋面防水等级应不低于Ⅱ级，地下室防水等级应不低于Ⅰ级。
7.1.5 泵房承载力稳定变形应符合 GB 50265 的有关规定。
7.2 建筑分区
3
DB11/T 2271—2024
7.2.1 根据供水工艺合理设计建筑分区，一般包括水源井泵房、净化设备间、消毒设备间、配水泵房
和原料间等，具体分区可根据设施设备配套等实际情况进行调整，分区空间应满足设施设备安装、运行
管理、安全生产等要求。
7.2.2 采用次氯酸钠、二氧化氯或臭氧消毒时，消毒设备间应单独设置，且与其他功能区互不连通。
7.2.3 存储消毒剂原料时，应单独设置原料间，并符合 GB 15603 的有关规定。
7.3 建筑构造
7.3.1 外门均应采用防火防盗门、向外开启，门净宽应满足 GB 55037 的要求。
7.3.2 外窗应具备防盗功能，向阳面窗户宜有遮阳设施。
7.3.3 建筑首层室内地面标高应高出室外地坪不小于 30 cm。
7.3.4 当建设地下或半地下式泵房时，地下墙体部分应布置垂直防渗体。
7.3.5 建筑外墙表面和屋面应设置保温隔热层，室内应有采暖设施。消毒设备间冬季环境温度应不低
于 5 ℃。
7.3.6 与消毒原料或反应生成物接触的建筑构件和墙地面应做防腐处理。
7.3.7 应合理设置排水沟、集水坑等排水设施，地下或半地下式泵房宜设置排水泵，地面散水不应回
流至水井内。
7.3.8 管井井管应至少高出所在室内地坪 20 cm，周围浇筑混凝土井台应与井管齐平，并安装不锈钢
井盖。水源井泵房、净化设备间、配水泵房内明露管道及附属管件应进行防腐处理。
7.3.9 水源井泵房井口上方屋顶处宜设置吊装孔。
7.3.10 消毒设备间的建设符合以下要求：
a）消毒设备间应具备良好的通风条件。采用次氯酸钠、二氧化氯消毒时，通风孔应设置在外墙下
方，配备排风扇等通风设备；采用次氯酸钠发生器消毒时，应设置高位通风设备排放氢气；
b）消毒设备间应设置高出室内地坪 20 cm 的混凝土基础台放置消毒设备；
c）消毒设备周边应采取防泄漏措施。
7.4 室外工程
7.4.1 室外台阶或坡道总高度超过 70 cm 时，应在临空面采取防护设施。
7.4.2 建筑外墙四周地坪上应有一定坡度的散水。
7.4.3 建筑外围宜设置围栏。有围栏围合的供水站，场地范围内宜绿化，人行道路宜透水铺装。
7.5 室内装修
7.5.1 室内墙壁宜贴浅色陶瓷砖或涂刷防水防霉涂料，配水泵房内墙宜采取降噪措施。
7.5.2 室内地面应铺设防滑砖。
7.5.3 室内顶棚应有装饰面层。
7.5.4 室内门应满足防火、防腐要求。门口应设置高度不低于 40 cm 的防小动物挡板。
7.5.5 采用次氯酸钠、二氧化氯消毒时，消毒设备间及原料间出入口附近应配备淋浴器和洗眼器，消
毒设备间内应配备橡胶手套、防护面罩等个人防护用品。
7.5.6 室内应配备文件柜，存放村庄供水站运行管理相关规章制度、运行维护记录、许可批件、电气
控制线路图、水质检测报告等资料。
8 调节构筑物和管道
8.1 村庄供水站调节构筑物和输配水管网不应与非饮用水相通。
4
DB11/T 2271—2024
8.2 调节构筑物的建设符合以下要求：
a）调节构筑物的有效容积应按照 GB/T 43824 的相关要求确定，可按最高日用水量的 40%~60%取值，
分格数不宜少于 2 个，并能单独工作和分别泄空；
b）调节构筑物的容积大于 50 m
3时应设置导流墙；
c）调节构筑物的内壁材质应符合 GB/T 17219 的要求；
d）调节构筑物应加盖，设置进水管、溢流管、出水管、排空管、通气孔和检修孔，有防止雨水、杂
物、动物等进入池内的措施，且周围应设置围栏；
e）调节构筑物应采取防冻措施。
8.3 输配水管线及附属设施布置和管材选择应符合 GB/T 43824 的相关要求。
8.4 室外管道上的空气阀、减压阀、控制阀、泄水阀、水表、测压表等应设置在阀门（表）井内，并
有防冻、防淹、防坠落措施。
8.5 水表安装符合下列要求：
a）取水主管道上应安装取水量总表；
b）配水干管宜安装供水量总表；
c）进户支管上应安装分户水表，有条件的可采用远传水表或 IC 卡水表等智能化水表；
d）水表的安装应符合 GB/T 778.5 的相关要求。
8.6 管道设计内径应根据设计流量和设计流速确定，设置消火栓的管道内径不宜小于 100 mm。
8.7 管道的敷设符合以下要求：
a）管道应埋设于地下，管顶最小覆土深度应位于最大冻土深度以下 0.15 m；
b）穿越道路、农田或沿道路敷设时，管顶覆土不宜小于 1.0 m；
c）石山区管道管顶覆土深度达不到防冻要求或露天敷设时，宜采用金属管道，应采用保温材料包裹
和（或）电伴热的方式防冻；
d）管道不宜穿河、跨河敷设。确有必要穿河、跨河时，应符合防洪标准、岸线规划和河道管理规定，
可采用沿现有桥梁架设或从河底穿越等方式，且有防冻措施；
e）供水管道与建（构）筑物、铁路和其他管道的最小水平净距应符合 GB 50289 的相关规定。
9 电气自动化
9.1 电气
9.1.1 供电等级宜采用二级负荷，当电网条件难以满足时，可按三级负荷供电。
9.1.2 采用化学消毒时，消毒设备间及存放危险化学品的原料间应安装防爆灯具。
9.1.3 防雷接地系统符合下列要求：
a）室内应装设保护人身和设备安全的接地装置；
b）建筑应采取防雷措施，根据建筑屋面材质设置满足规范要求的接闪器。
9.1.4 电缆敷设符合下列要求：
a）室内电缆应采用穿管暗敷或者桥架敷设方式，电缆严禁未经任何保护直接暴露在空气中；
b）电力电缆与控制电缆严禁共管敷设；沿同一桥架敷设时，电缆桥架应带隔板分隔。对非阻燃性
分层敷设的电缆层间应采用耐火极限不小于 0.5 h 的隔板分隔；
c）为保护电缆线路及人身安全，应根据主要设备负荷容量合理配备保护断路器；
d）电缆沟应设置强度高、质量轻、便于移动的防火盖板。
9.2 自动化监控与视频安防
5
DB11/T 2271—2024
9.2.1 村庄供水站宜配套相应的在线监测设备，在线监测内容宜符合表 1 要求，当设备运行异常时应
能自动报警。监测设备应设置在方便维护、有安全保障措施的场所。
表 1 村庄供水站在线监测内容
监测环节 监测内容

水源 水位、流量、水压
水源水泵机组（运行/停止/故障）
净化和消毒 净化设备（运行/停止/故障/运行参数）
消毒设备（运行/停止/故障/运行参数）
消毒剂余量
配水 水位（有调节构筑物时）
配水水泵机组（运行/停止/故障）
9.2.2 村庄供水站应安装水泵自动化控制系统，实现水源水泵根据调节构筑物水位变化自动启停、消
毒设备与水源水泵联动启停、消毒剂变量投加。自动化控制内容宜符合表 2 要求。
表 2 村庄供水站自动化控制内容
控制环节 控制内容

水源 水源水泵机组（启/停）
净化和消毒 净化设备（启/停）
消毒设备（启/停/变量投加）
配水 恒压/稳压供水设备（启/停）（变频供水设备）
配水水泵机组（启/停）
9.2.3 设备运行工况数据、安防数据、消防数据等应具备上传至信息化管理平台的条件，传输设备应
具备一点多发功能。
9.2.4 村庄供水站应设置视频安防系统，视频安防监控系统设计除应符合 GB 50348 和 GA/T 367 的相
关要求外，还符合下列要求：
a）安防设备应包括视频安防系统、门禁系统等设备；
b）视频安防监控系统应连续监控录像，监控点摄像机应具有夜视功能，现场异动报警信号应及时
上传至管理平台、管理人员手机；
c）摄像头监控范围应覆盖井口、净化消毒设备、调节构筑物等关键部位和安全保护范围。
9.2.5 村庄供水站应设置消防监控系统，安装烟感、温感等监测设备，配备灭火器。
10 标志标识
10.1 标志牌
10.1.1 “北京水务”标志牌应安装于建筑外部醒目位置。
10.1.2 标志牌骨架材质宜为 304 不锈钢，面板材质宜为亚克力。
10.1.3 标志牌尺寸宜为直径 80 cm，厚度 6 cm。
10.2 设备间、构筑物标牌
6
DB11/T 2271—2024
10.2.1 设备间门上应设置附着式标牌，标牌上沿距门上沿 10 cm。蓄水池或高位水池的显著位置应设
置附着式标牌。
10.2.2 标牌材质宜为 1 mm 厚 304 不锈钢。
10.2.3 设备间、构筑物标牌尺寸宜为 24 cm×10 cm，折边 0.8 cm。
10.3 信息公示牌
10.3.1 信息公示牌应安装在围栏外部或建筑外部明显位置，内容包括供水站名称、概况、负责人、供
水服务热线、责任单位、责任人、职责、电话等。
10.3.2 公示牌材质宜为 1 mm 厚 304 不锈钢。
10.3.3 信息公示牌尺寸宜为 80 cm×60 cm，折边 2 cm。
10.4 制度规程板
10.4.1 根据村庄供水站不同功能分区及设备，结合内部装修布局，在内墙明显位置应悬挂相应规章制
度，应符合表 3 的要求。
表 3 不同功能分区悬挂的规章制度
功能分区 制度内容

水源井泵房 水泵操作规程、卫生管理制度、供水工艺流程图、管网平面布局图
净化设备间 净化设备操作规程
消毒设备间 消毒设备操作规程
配水泵房 水泵操作规程
原料间 药剂安全管理制度
10.4.2 制度规程板材质宜为 1 mm 厚 304 不锈钢。
10.4.3 制度规程板尺寸宜为 80 cm×120 cm，折边 2 cm。
10.5 警示牌
10.5.1 调节构筑物四周和楼梯平台等临空部位应设置“注意安全、当心坠落、禁止翻越、禁止抛物”
等标识；设备间的墙壁上应设置“严禁烟火”标识；用电设备附近应设置“当心触电”标识；围栏外或
建筑外墙上应设置“非工作人员禁止入内”标识；灭火器上方墙面应设置“灭火器”标识；消毒间及消
毒药剂储藏间应设置“危险化学品、严禁烟火”等标识。
10.5.2 安全警示牌材质宜采用 5 mm 厚亚克力。
10.5.3 安全警示牌单组尺寸宜为 20 cm×20 cm，厚度 0.5 cm。
10.6 警示贴线
10.6.1 灭火器固定放置区域应设置标有“灭火器设置点”的长方形黄色、黑色间隔警示地贴。
10.6.2 变频柜、消毒设备等设备周边危险区域应设置黄色、黑色间隔警示线。
10.6.3 警示地贴、警示线材质宜为 PVC。
10.7 安全地贴
10.7.1 设备间地面上应贴“小心地滑”安全地贴；楼梯的第一步台阶和最后一步台阶的踏面应贴“小
心台阶”安全地贴。
10.7.2 安全地贴应防水耐磨，材质宜为 PVC。
7
DB11/T 2271—2024
10.7.3 安全地贴尺寸宜为 30 cm×10 cm。
10.8 设备铭牌
10.8.1 设备明显的位置应设置设备铭牌。
10.8.2 铭牌的内容应包括生产厂商、产品名称、规格、生产日期或批号、产品的主要技术参数、产品
执行标准号等。
10.9 控制开关标识
10.9.1 控制开关标识应标明每个开关对应的设备，宜贴在开关下方。
10.9.2 控制开关标识材质宜为亚克力。
10.9.3 控制开关标识尺寸宜为 3.5 cm×1 cm，厚度 0.1 cm，标识尺寸可根据实际进行调整。
10.10 管道标识
10.10.1 水源井泵房、净化设备间、配水泵房内主要明露供水管道颜色应为蓝色，药剂管道可为管材
实际颜色。
10.10.2 在明露供水管道、药剂管道表面醒目位置应设置箭头标识，标明水流方向等。
10.10.3 标识材质宜为反光不干胶贴膜，标识尺寸可根据管径确定。
8
DB11/T 2271—2024
参考文献
[1] DB11/T 1322.64 安全生产级评定技术规范 第 64 部分：城镇供水厂
[2] 北京市人民代表大会常务委员会. 北京市生活饮用水卫生监督管理条例[Z].2016
[3] 住房城乡建设部. 国家卫生和计划生育委员会. 生活饮用水卫生监督管理办法[Z]. 2016
[4] 北京市水务局. 北京市河湖水系及水利工程标识标牌设置导则[Z].2019
[5] 北京市人民代表大会常务委员会. 北京市水污染防治条例[Z].2021
_________________________________
9
