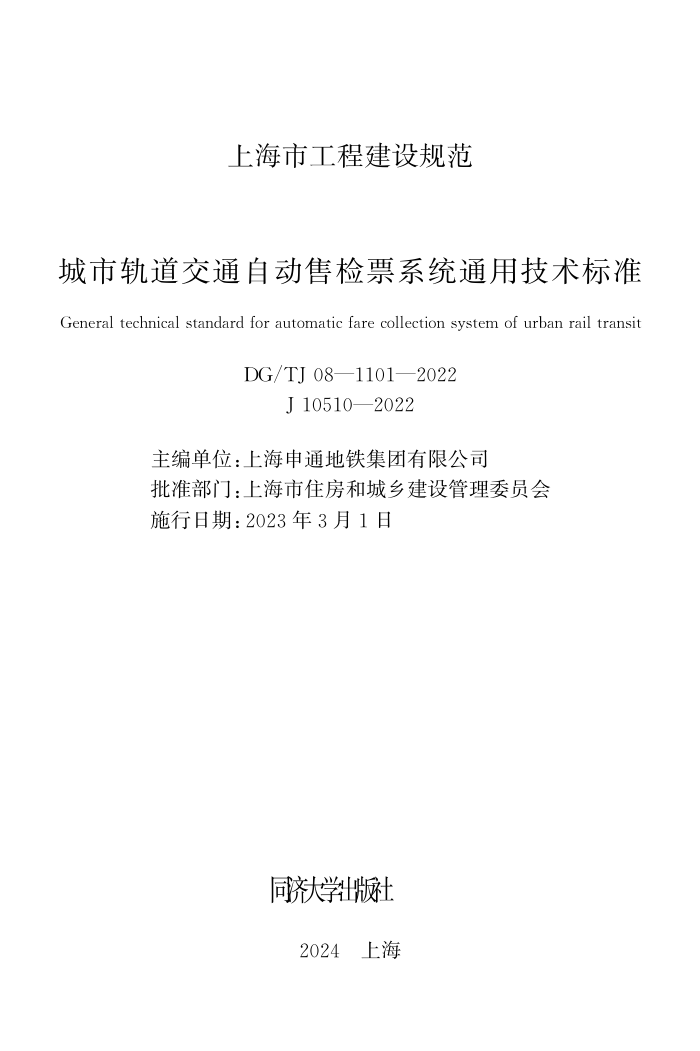

上海市工程建设规范
城市轨道交通自动售检票系统通用技术标准

General

technical

standard

for

automatic

fare

collection

system

of

urban

rail

transit
DG/TJ

08—1101—2022
J

10510—2022
主编单位:上海申通地铁集团有限公司
批准部门:上海市住房和城乡建设管理委员会
施行日期:2023年3月1日
同济大学出版社
2024 上海
上海市住房和城乡建设管理委员会文件
沪建标定〔2022〕564号
上海市住房和城乡建设管理委员会关于
批准《城市轨道交通自动售检票系统通用
技术标准》为上海市工程建设规范的通知
各有关单位:
由上海申通地铁集团有限公司主编的《城市轨道交通自动售
检票系统通用技术标准》,经我委审核,现批准为上海市工程建设
规范,统一编号为 DG/TJ

08—1101—2022,自2023年3月1日
起实施。原《城市轨道交通自动售检票系统通用技术规范》(DGJ

08—1101—2007)同时废止。
本规范由上海市住房和城乡建设管理委员会负责管理,上海
申通地铁集团有限公司负责解释。
特此通知。
上海市住房和城乡建设管理委员会
2022年10月25日
前 言
根据上海市住房和城乡建设管理委员会《关于印发<2020年
上海市工程建设规范、建筑标准设计编制计划>的通知》(沪建标
定〔2019〕752号)的要求,由上海申通地铁集团有限公司会同有关
单位,对原上海市工程建设规范《城市轨道交通自动售检票系统
通用技术规范》DGJ

08—1101—2007进行修订。
在修订过程中,修订组广泛调查和分析总结了原规范执行情
况,特别是近年来工程建设与运营维护积累的很多经验和引入的
诸多新技术,同时认真分析借鉴了国内外自动售检票系统设计与
实践的成功经验和先进技术,在此基础上广泛征求了行业有关专
家和单位的意见,通过反复论证研究,最后经审查定稿。
本标准共分为12章,主要内容包括:总则、术语和符号、总体
架构、系统功能、系统性能、通信方式、编码规则、数据流程、数据
要求、安全要求、电源及接地、系统接口。
本标准对原规范的第1部分标准化准则、第2部分通信数据
接口进行 章 节 调 整 和 内 容 修 订,修 订 的 主 要 内 容 包 括:合 并
第1部分与第2部分,将原有24章调整为12章;新增系统性能、
安全要求、电源及接地、系统接口;根据上海轨道交通自动售检票
系统多线路中央计算机系统建设项目、互联网票务改造项目的实
施情况更新了 AFC系统五层架构;结合当前技术发展更新了各
级系统、设备的功能要求;规范了系统交互信息的分类。
各单位及相关人员在执行本标准过程中,如有意见或建议,
请反馈至上海市交通委员会(地址:上海市世博村路300号1号
楼;邮编:200125;E-mail:shjtbiaozhun@126.com),上海申通地
铁集团有限公司技术中心(地址:上海市桂林路909号1号楼;
— 1 —
邮编:201103;E-mail:xuzhipeng@shmetro.com),上海市建筑建
材业市场管理总站(地址:上海市小木桥路683号;邮编:200032;
E-mail:shgcbz@163.com),以供修订时参考。
主 编 单 位:上海申通地铁集团有限公司
参 编 单 位:上海市交通委员会
上海市土木工程学会
上海公共交通卡股份有限公司
上海市隧道工程轨道交通设计研究院
主 要 起 草 人:蔡佳妮 程明硕 温 彤 张立东 张红梅
周 晓 朱正谦 徐振宇 康 健 宋秋桔
林 龙 张屹峻 刘纯洁 王大庆 冯 娟
王子强 瞿 斌 何 洁 杜 斌 谢 玉
石慧麟 徐高峻 董晓婷 姜臻祺 邹 策
主 要 审 查 人:刘 春 刘 璠 赵晓蓉 曹家玉 巢 津
周向争 付 强 黄问遂 郭晓栋
上海市建筑建材业市场管理总站
— 2 —
目 录
1 总 则
1
…………………………………………………………
2 术语和符号
2
……………………………………………………
2.1 术 语
2
…………………………………………………
2.2 符 号
4
…………………………………………………
3 总体架构
6
………………………………………………………
4 系统功能
8
………………………………………………………
4.1 清分系统功能
8
…………………………………………
4.2 多线路中央计算机系统功能
10
…………………………
4.3 车站计算机系统功能
11
…………………………………
4.4 车站终端设备功能
12
……………………………………
4.5 车票要求
14
………………………………………………
5 系统性能
15
……………………………………………………
6 通信方式
17
……………………………………………………
7 编码规则
24
……………………………………………………
8 数据流程
36
……………………………………………………
9 数据要求
41
……………………………………………………
9.1 基本要求
41
………………………………………………
9.2 参 数
47
…………………………………………………
9.3 报 文
107
………………………………………………
9.4 指 令
148
………………………………………………
10 安全要求
164
…………………………………………………
11 电源及接地
166
………………………………………………
12 系统接口
167
…………………………………………………
— 1 —
本标准用词说明
168
………………………………………………
引用标准名录
169
…………………………………………………
标准上一版编制单位及人员信息
170
……………………………
条文说明
171
………………………………………………………
— 2 —
Contents
1 General

provisions
1
……………………………………………
2 Terms

and

symbols
2
…………………………………………
2.1 Terms
2
…………………………………………………
2.2 Symbols
4
………………………………………………
3 General

framework
6
…………………………………………
4 System

function
8
………………………………………………
4.1 Clearing

system

function
8
……………………………
4.2 Multipled

line

central

computer

system

function
10
…………………………………………………………
4.3 Station

computer

system

function
11
…………………
4.4 Station

level

equipment

function
12
……………………
4.5 Ticket

requirements
14
…………………………………
5 System

performance
15
………………………………………
6 Communication

mode
17
………………………………………
7 Encoding

rules
24
………………………………………………
8 Data

flow
36
……………………………………………………
9 Data

requirements
41
…………………………………………
9.1 Basic

requirements
41
…………………………………
9.2 Parameter
47
……………………………………………
9.3 Message
107
……………………………………………
9.4 Instruction
148
…………………………………………
10 Safety

requirements
164
………………………………………
11 Power

supply

and

grounding
166
……………………………
— 3 —
12 System

interface
167
…………………………………………
Explanation

of

wording

in

this

standard
168
……………………
List

of

quoted

standards
169
………………………………………
Standard-setting

units

and

personnel

of

the

previous

version

170
………………………………………………………………
Explanation

of

provisions
171
……………………………………
— 4 —
1 总 则
1.0.1 为在建设上海城市轨道交通自动售检票系统过程中,对
系统的共性技术作明确的约定,特制定本标准。
1.0.2 本标准规定了轨道交通自动售检票系统的总体架构、系
统功能、系统性能、通信方式、编码规则、数据流程、数据要求、安
全要求、电源及接地和系统接口。
1.0.3 本标准适用于上海城市轨道交通自动售检票系统的规
划、设计、建设、运维和大修改造工程,新建线路接入多线路中央
计算机系统、城市轨道交通票务清分系统时应遵循本标准。
1.0.4 上海城市轨道交通自动售检票系统的新建、扩建和改建
工程的质量验收应按照现行国家标准《城市轨道交通自动售检票
系统工程质量验收标准》GB/T

50381执行。
1.0.5 城市轨道交通自动售检票系统的建设除应符合本标准
外,还应符合国家、行业和本市现行有关标准的规定。
— 1 —
2 术语和符号
2.1 术 语
2.1.1 自动售检票系统 automatic

fare

collection

system
基于计算机技术、网络技术和自动控制技术等技术能够实现
购票、检票、计费、收费、统计全过程的自动化系统。
2.1.2 城市公共交通卡清算系统 urban

public

transport

card

liquidation

system
发行和管理城市公共交通卡、二维码车票,并对发行车票票
款进行清算的系统。
2.1.3 城市轨道交通票务清分系统 urban

rail

transit

ticket

clearing

system
用于管理整个轨道交通路网自动售检票的计算机系统,具有
发行和管理轨道交通专用车票、二维码车票,对各线路的票、款进
行结算,与城市公共交通卡清算系统、第三方支付平台等进行清
算分账的功能,简称“清分系统”。
2.1.4 多线路中央计算机系统 multipled

line

central

computer

system
管理与控制城市轨道交通多条线路自动售检票系统的计算
机系统。
2.1.5 车站计算机系统 station

computer

system
管理车站的票务、设备运行和客流统计等的计算机系统。
2.1.6 车站终端设备 station

level

equipment
用于各轨道交通线路车站,并进行车票发售、进出站检票、车
票分析和处理、充资、验票分析等读写交易处理的终端设备。
— 2 —
2.1.7 自动售票机 automatic

ticket

vending

machine
用于现场自助购票、赋值有效车票,具备自动处理支付和找
零功能的终端。
2.1.8 半自动售票机 booking

office

machine
用于现场人工辅助发售、赋值有效车票,具备补票、退票、查
询、更新等票务处理功能的设备。
2.1.9 自动检票机 automatic

gate

machine
对车票进行检验和处理,放行或阻挡乘客出入付费区的设备。
自动检票机分进站检票机、出站检票机和双向检票机三种类型。
2.1.10 自助加值机 card

vending

machine
对城市公共交通卡进行自助加值,并具有查验交易和余额等
信息功能的设备。
2.1.11 自动补票机 ticket

handling

machine
对车票进行自助补票,并具备查询、分析和更新等功能。
2.1.12 编码/分拣机 encoder/sorter
由轨道交通票务管理部门使用,完成对车票的编码、赋值、分
拣和注销等工作的设备。
2.1.13 车票 ticket
用于城市轨道交通乘行,并能实现换乘的乘车有效凭证。
2.1.14 城市 公 共 交 通 IC 卡 urban

public

transportation

integrated

circuit

card
用于城市公共交通、轨道交通、出租汽车和轮渡等乘行的具
有储值功能的消费载体,包括住房和城乡建设部IC卡(简称“住
建部卡”)、交通运输部公共交通IC卡(简称“交通部卡”)和手机
