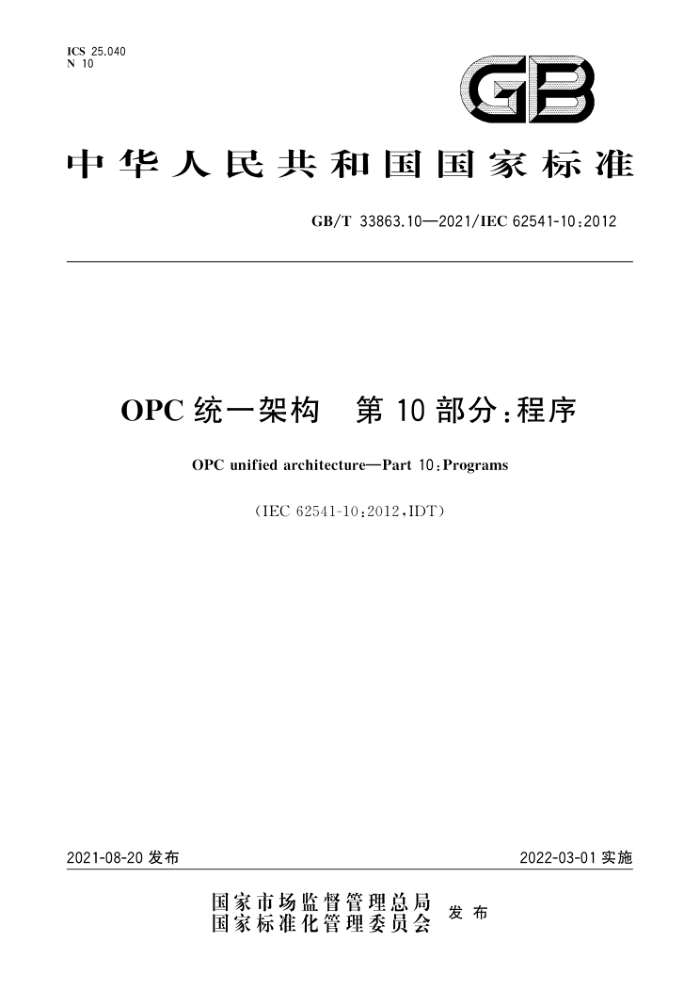

ICS 25.040 N 10
GB
中华人民共和国国家标准
GB/T33863.10—2021/IEC62541-10:2012
OPC 统一架构 第 10部分:程序
OPC unified architecturePart10:Programs
(IEC62541-10:2012,IDT)
2022-03-01实施
2021-08-20发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T33863.10—2021/IEC62541-10:2012
目 次
前言引言
V
范围 2 规范性引用文件 cY 术语、定义和缩略语 3.1 术语和定义 3.2 缩路语概念 4.1 概述 4.2 程序
1
7
4.
7
3
4.2.1 概述 4.2.2 程序有限状态机 4.2.3 程序状态 4.2.4 状态转换 4.2.5 程序状态转换原因 4.2.6 程序控制方法 4.2.7 程序状态转换影响 4.2.8 程序结果数据 4.2.9 程序生命周期模型 5,1 概述 5.2 程序类型（ProgramType) 5.2.1 述 5.2.2 程序类型特性 5.2.3 程序类型组件（ProgramTypeComponents） 5.2.4 程序类型原因（方法） 5.2.5 程序类型影响（事件） 5.2.6 AuditProgramTransitionEventType 5.2.7 最终结果数据 5.2.8 程序诊断类型附录A（资料性附录） 程序示例
-
r
5
9
10 14 。15 18 18 19 20 GB/T33863.10—2021/IEC62541-10:2012
前言
GB/T33863《OPC统一架构》分为以下13个部分：
第1部分：概述和概念；第2部分：安全模型；第3部分：地址空间模型；第4部分：服务；第5部分：信息模型；
一第6部分：映射；一第7部分：行规；第8部分：数据访问；第9部分：报警和条件；
-
第10部分：程序；一第11部分：历史访间；一第12部分：发现；一第13部分：聚合。 本部分是GB/T33863的第10部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用IEC62541-10：2012《OPC统一架构第10部分：程序》。 与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T33863.1—2017 OPC统一架构第1部分：概述和概念（IEC/TR62541-1：2010， IDT); GB/T33863.5—2017 OPC统一架构第5部分：信息模型（IEC62541-5：2011,IDT）； GB/T33863.7—2017 OPC统一架构第7部分：行规（IEC62541-7：2012，IDT）。
本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本部分起草单位：东北大学、机械工业仪器仪表综合技术经济研究所、北京机械工业自动化研究所、
中科院沈阳自动化研究所、重庆邮电大学、电力规划设计总院、上海自动化仪表有限公司、福建上润精密仪器有限公司、青岛海尔工业智能研究院有限公司、中国烟草总公司、罗克韦尔自动化（中国)有限公司、 贝加莱工业自动化（中国）有限公司、横河电机（中国）有限公司、菲尼克斯电气（南京）研发工程中心有限公司、OPC基金会中国协会、辽宁格瑞自动化设备有限公司。
本部分主要起草人：张晓玲、丁进良、柴天佑、汪烁、王春喜、李百煌、王错、熊代金、蒲成亘、张晋宾、 叶柄金、戈剑、张维杰、任涛林、王德吉、高镜媚、王谨秋、关琪、张龙、张誉、张若曦。
II GB/T 33863.10—2021/IEC 62541-10:2012
引言
GB/T33863为OPCUA应用开发者提供了一种规范。该规范给出了为开发标准接口而进行分析和设计的过程，该标准接口可便于多个供应商开发应用，并实现无缝的互操作。
IV GB/T33863.10—2021/IEC62541-10:2012
OPC统一架构金 第10部分：程序
1范围
GB/T33863的本部分规定了OPC统一架构中程序的标准表示方法及其信息模型，包括了程序的节点类、标准特性、方法与事件及相关行为和信息的描述。
在GB/T33863.3中规定了包含所有节点类和属性的完整地址空间模型。在GB/T33863.4中规定了诸如为管理程序用来调用方法（Methods)的这些服务。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T33863.3一2017OPC统一架构第3部分：地址空间模型（IEC62541-3：2010，IDT） GB/T33863.4—2017OPC统一架构第4部分：服务（IEC62541-4：2011,IDT) IEC/TR62541-1OPC统一架构第1部分：概述和概念（OPCunifiedarchitecture一Part1：
Overview and concepts)
IEC62541-5OPC统一架构第5部分：信息模型（OPCunifiedarchitecure—Part5：Information model)
IEC62541-7OPC统一架构 第7部分：行规（OPCunifiedarchitecturePart7：Profiles）
3术语、定义和缩略语
3.1术语和定义
IEC/TR62541-1和GB/T33863.3界定的以及下列术语和定义适用于本文件。 3.1.1
功能function 在服务器或设备上执行的程序化任务，通常由计算机代码执行来完成。
3.1.2
有限状态机finitestatemachine 状态的序列和有效状态转换以及状态转换的原因和结果，这些状态转换根据离散阶段定义了程序
的动作。 3.1.3
程序类型programtype 代表某个程序的类型定义的ObjectType节点，是FiniteStateMachineType的子类型
3.1.4
程序控制方法 programcontrolmethod 本部分规定具有特定语义的方法，设计为通过引起某个状态转换来控制程序。
3.1.5
程序调用 月programinvocation 在服务器上存在的程序的惟一对象实例。
1 GB/T 33863.10—2021/IEC62541-10:2012
注：程序调用通过对象节点的惟一浏览路径来区分相同程序类型的其他对象实例。 3.2缩略语
下列缩略语通用于本文件。 API：应用编程接口（ApplicationProgrammingInterface） DA：数据访间（DataAccess） FSM：有限状态机（FiniteStateMachine） HMI：人机界面（Human-MachineInterface） PCM：程序控制方法（ProgramControlMethod） PGM：程序(Program) PI：程序调用（ProgramInvocation） PLC：可编程逻辑控制器（ProgrammableLogicController） UA：统一架构(UnifiedArchitecture) UML：统一建模语言（UnifiedModelingLanguage)
4概念
4.1概述
集成自动化设施通过数据交换和如图1描述的协同调用系统功能来管理其运行。需要一些服务来
执行数据交换和调用构成系统运行的功能。这些功能可通过人机界面、单元控制器或其他监控与数据采集类型的系统来调用。OPCUA将方法和程序定义为一种可互操作的方法：用于发布、搜索和请求这些功能。它们对这些功能的语义描述、调用、结果报告提供了一种规范化机制。方法和程序共同补充了其他OPCUA服务和对象类型，方便了使用客户端服务器层次结构的自动化环境下的操作。
清洗
贴材
码垛
包装
图1 自动化设施控制
2 GB/T33863.10—2021/IEC62541-10:2012
方法和程序的功能模型通常在OPC的服务器和下层系统中具有不同的范围、行为、生命周期和复
杂性。这些功能通常不是由OPCUA属性服务集完成的数据读写来表征的
方法代表在服务器中能被客户端调用的基本功能。相比之下，程序模型更为复杂，在系统中有状态性的功能。例如，一种方法调用可被用作执行某种计算或复位某个计数器。程序用于运行和控制批过程，执行机床的部分程序，或管理域。程序及其调用机制在GB/T33863.3和GB/T33863.4中定义。
本部分描述了定义对IEC62541-5中定义的核心能力的扩展或特定使用。对本部分描述的特征的支持见IEC62541-7。 4.2 2程序 4.2.1 概述
程序是在服务器或下层系统中被OPCUA客户端管理和调用的复杂功能。程序可代表需要客户端控制或干预及过程监视的系统或过程中的任一层级的功能。图2给出了该模型。
程序控制方法
管理
- 1
状态机
获取描述
转换事件
监视
结果数据
获取结果
图2程序说明
程序执行时按照预设的状态序列进行完整的状态转换。通过程序有限状态机（ProgramFinite StateMachine,PFSM)定义其行为。PFSM的元素依据一组状态之间的有效转换、这些转换的原因及结果影响来描述程序执行阶段， 4.2.2 2程序有限状态机
表1中列出了构成程序有限状态机的状态、转换、原因和影响，其图解见图3。
3
