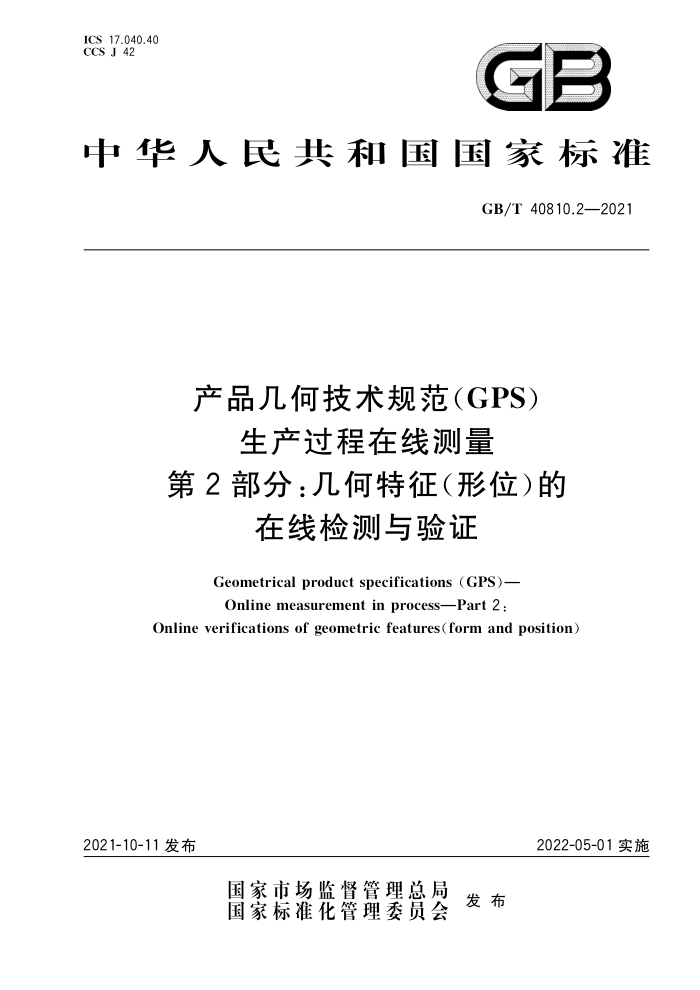

ICS 17.040.40 CCS J 42
GE
：
中华人民共和国国家标准
GB/T 40810.2—2021
产品几何技术规范（GPS）
生产过程在线测量
第2部分：几何特征（形位）的
在线检测与验证
Geometrical product specifications (GPS)- Online measurement in processPart 2 :
Online verifications of geometric features( form and position)
2022-05-01实施
2021-10-11 发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T 40810.2—2021
目 次
前言引言 1 范围 2　规范性引用文件 3　术语和定义
II
IV
一般规定在线形位特征的检验操作
4
5
2
6形位特征的统计受控判断附录A（资料性）在线形位误差提取操作方案附录B（资料性） 在线形位误差拟合操作的最小二乘模型附录C（资料性）磨削加工在线圆度误差测量系统及检验操作示例附录D(资料性) 与 GPS 矩阵模型的关系参考文献
8
10
12
13 GB/T 40810.2—2021
前創言
本文件按照GB/T 1.1一2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定
起草。
本文件是GB/T 40810《产品几何技术规范（GPS）生产过程在线测量》的第2部分。GB/T 40810 已经发布了以下部分：
第1部分：几何特征（尺寸、表面结构)的在线检测与验证; -第 2 部分：几何特征(形位)的在线检测与验证。
本文件由全国产品几何技术规范标准化技术委员会（SAC/TC240)提出并归口。 本文件起草单位：中机生产力促进中心、陕西威尔机电科技有限公司、郑州恩普特科技股份有限公
司、山东道先为智能科技有限公司、哈尔滨工业大学、郑州大学、中机研标准技术研究院（北京)有限公司。
本文件主要起草人：明翠新、范厚杰、李军伟、张琳娜、郎岩梅、黄景志、朱悦
II GB/T 40810.2—2021
引言
针对生产过程中产品的尺寸、形状、方向、位置等几何精度的数字化测控方法不完善、几何精度的数
字化检验方法和测量不确定度评估方法缺失、过程质量精度测控手段被动落后等关键问题，重点研究产品几何精度的数字化测量理论、方法和技术，构建符合新一代GPS的几何精度检验操作规范体系和控制策略。
GB/T 40810 是基于新一代GPS 产品几何规范体系,运用数字化在线测量技术、统计学习及分析理论、先进制造技术、系统集成及管理技术等，通过理论分析、模型映射和仿真模拟/实验验证等手段开展制定的生产过程在线测量推荐性国家标准。重点解决在线几何特征检验标准规范的系统性、完整性、统性问题,为有效解决生产过程中几何特征检测与控制的数字化、自动化和智能化问题奠定了必要的技术基础。
GB/T 40810 主要用于规范生产过程中几何特征的检测与验证策略及方法,并给出生产过程中（在线/离线)产品质量精度测量的数字化操作方法与检测规范。为了方便读者使用，将标准分为两个部分进行编写，两部分内容相互关联又各自独立，共同构成了几何特征的在线检测与验证规范的内容
GB/T 40810 由两部分构成。
第1部分：几何特征（尺寸、表面结构)的在线检测与验证。规定了生产过程中几何特征（尺寸、 表面结构）)的在线检测与验证规范。描述了基于GPS的在线要素提取、滤波（表面误差分离）、 拟合、评估、合格性判断以及缺省操作规范的方法。 第2部分：几何特征(（形位)的在线检测与验证。规定了生产过程中几何特征（形状和位置)的在线检测与验证要求。描述了形位特征在线检验操作及合格性评定规则。
IV GB/T 40810.2—2021
产品几何技术规范（GPS）
生产过程在线测量
第2 部分：几何特征（形位)的
在线检测与验证
1范围
本文件规定了生产过程中形状和位置（以下简称形位)特征的在线检测与验证（以下简称检验)要求,描述了形位特征在线检验的检验操作及合格性评定规则。
本文件适用于生产过程中形位特征的在线检测与验证。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 1182　产品几何技术规范（GPS）几何公差　形状、方向、位置和跳动公差标注 GB/T 1958　产品几何技术规范（GPS）几何公差　检测与验证 GB/T 17851产品几何技术规范（GPS）几何公差基准和基准体系 GB/T 18779.1产品几何量技术规范（GPS）工件与测量设备的测量检验第1部分：按规范检
验合格或不合格的判定规则
GB/T 18779.2产品几何量技术规范（GPS）工件与测量设备的测量检验第2部分：测量设备校准和产品检验中 GPS测量的不确定度评定指南
GB/T 18779.3产品几何技术规范(GPS）工件与测量设备的测量检验第3部分：关于对测量不确定度的表述达成共识的指南
3　术语和定义
GB/T 1182、GB/T 1958、GB/T 17851、GB/T 18779.1、GB/T 18779.2、GB/T 18779.3 界定的以及下列术语和定义适用于本文件。 3.1
在线形位误差测量 online form and position measurement 生产过程中进行形位特征的测量。
3.2
检验操作verification operation 实际规范操作所规定的测量过程或测量设备或两者结合的实施过程的操作［来源:GB/T24637.2—2020,3.1.5]
3.3
检验操作集 verification operator 组有序的检验操作。 注 1：检验操作集是测量程序的基础。 GB/T 40810.2—2021
注2：GB/T 24637.2中还规定了理想检验操作集、简化检验操作集和实际检验操作集。
3.4
评估evaluation 用于确定某一特征值或其公称值和其极限值的操作 L来源:GB/T 24637.1—2020,3.4.2
4　一般规定
4.1形位特征主要包括形状误差、方向误差和位置误差。在线形位误差的检测与验证过程主要包括：
根据技术文件确认形位公差规范；一制定并实施在线检测与验证规范或检验操作集；
在线评估测量不确定度； -在线测量结果合格性评定。
4.2在线测量方法包括接触式和非接触式。接触式可以采用触针式传感器等，非接触式可采用光电式传感器、图像传感器等。 4.3在线测量系统与加工系统构成闭环，工件加工过程中将测得的形位特征信息反馈给加工系统实现加工自动化。某一工序完成后，对工件实施在线测量，并根据获取的形位特征评价工艺能力，从而修正加工过程，
注：在线形位误差测量系统是指由测量装置、驱动器及控制器（或计算机处理系统）等构成的形位误差实时测量
系统。
4.4测量条件应在检测与验证规范中规定。实际操作中,所有偏离规定条件并可能影响测量结果的因素均应在测量不确定度评估时考虑。 4.5在线测量的条件主要包括：
选择接触式传感器应考虑：测头的灵敏度及精度指标、测头的结构、探针形状及长度等；;选择非接触式传感器应考虑：传感器结构、精度指标等测量力的条件为:对于非接触式测量不考虑该因素；对于接触式测量,测量力的实际值应在设计值的允许变化范围以内，例如，内、外圆磨削加工中,推荐的测量力设计值为 0.7N～2.5 N, 测量力的实际值应在设计值的士15%范围以内。 当温度在某一范围内变化时,测量值的变化量不应大于其允许值。示例见GB/T 40810.1一2021的附录 A。 测量过程中考虑其他因素对信号示值和零位的影响，例如，电压波动（接触式）、图像处理过程 (非接触式)等。在线形位误差检验前应进行系统校准。 在线形位误差检验时，除非另有规定,表面粗糙度、划痕、擦伤、塌边等外观缺陷的影响应排除在外。
4.6在线形位误差测量的方法及操作步骤应依据检验操作集。在线形位误差检验操作集包括提取操作、滤波操作、拟合操作、评估操作等。 4.7在线形位特征测量中,若有测量不确定度评估要求,按照 GB/T 1958 描述的评估方法进行。
5在线形位特征的检验操作
5.1在线形位特征的提取操作
形位特征的在线提取应确定测量点的布置、数目和测量方法，提取策略应根据零件的几何特征、功能要求、材料和加工工艺等因素确定。图1给出了采用接触式测量被测要素的在线提取示意图。推荐
2 GB/T 40810.2—2021
的形位误差提取策略见附录 A
a）平面提取
b）截面圆提取
图1形位误差在线提取示意图
注1：考虑到在线测量的实时性和快速性，诸如圆度、平面度、圆柱度、平行度、垂直度、同轴度等形位误差的检测可
以通过对相应的面、圆、圆柱的测量并进行计算得到。
注2：位置误差检测时基准的体现见GB/T1958-2017附录B 5.2在线形位特征的滤波操作
滤波操作不是一个必选的要素操作，目前国家相关标准尚未规定缺省的滤波器及其参数,因此,如果图样或其他技术文件中没有明确给出滤波器及其参数，则不要求滤波操作；如果图样上或其他技术文件中给出了滤波器规范,那么按照规范规定的滤波器类型和滤波器指数进行滤波操作。
注1：接触式测量中的探针球型针尖、激光测量中的光斑等，具有形态滤波器的作用。 注2：滤波器传输率大于规定比率的正弦轮廓的波带宽，它由上下两端截止波长值定义，通常规定比率为50%。 注3：为了提高测量系统的抗干扰性能，在设计软件时采用数字滤波技术（如高斯滤波器)进行采样数据预处理。
5.3在线形位特征的拟合操作
5.3.1在线拟合方法
形位误差是被测要素的提取要素对其理想要素的变动量。理想要素的形状由理论正确尺寸或/和
参数化方程定义，理想要素的位置由对被测要素的提取要素进行拟合得到。拟合的方法有最小区域法 C(切比雪夫法）、最小二乘法G、最小外接法N和最大内切法X等。
a）对获得理想要素位置的拟合操作缺省：如果工程图样上无相应的符号专门规定,加工中在线获
得理想要素位置的拟合方法一般缺省为最小二乘法；加工后获得理想要素位置的拟合方法一般缺省为最小区域法。
b）对获得被测要素过程中的拟合操作缺省：如图样上无相应的符号专门规定，拟合方法一般缺
省为最小二乘法。 c）对基准要素的拟合操作缺省:除非图样上有专门规定,拟合方法一般缺省为实体外约束的最小
二乘法（对于包容面、被包容面、平面、曲面等）
5.3.2最小二乘拟合数学模型
最小二乘拟合法的数学模型见附录B。 5.4在线形位特征的评估操作
通过在线评估操作获得形位特征值。形位误差值是用切比雪夫法确定位置的理想要素包容被测要素的提取要素时，具有的最小包容区域的宽度值或直径值。方向/位置误差值用定向/定位最小包容区域的宽度值和直径值表示。
3 GB/T 40810.2—2021
5.5 合格评定
按测量任务和相应的规范要求进行在线形位特征的合格性评定，是将测量结果与该过程形位特征规范进行符合性比较判定。附录C给出了在线圆度误差的检验示例。
形位特征的统计受控判断
O
采用过程控制工具对生产过程中的形位特征进行统计分析，如绘制分析用控制图等，从而对形位特
征进行统计受控状态判断，并对生产过程进行分析评价。
注：统计受控状态是指当过程仅受随机因素影响时，过程处于统计控制状态
