ICS 17.160 J 04
GB

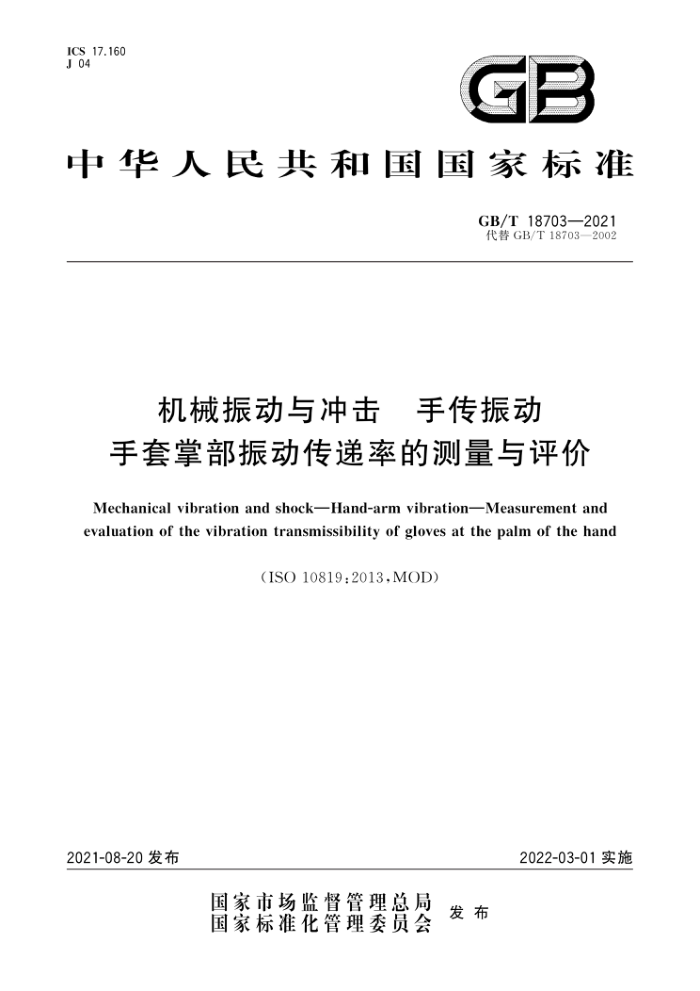

中华人民共和国国家标准
GB/T 18703—2021 代替GB/T 18703—2002
机械振动与冲击 手传振动手套掌部振动传递率的测量与评价
-
Mechanical vibration and shockHand-arm vibrationMeasurement and evaluation of the vibration transmissibility of gloves at the palm of the hand
(ISO 10819:2013,MOD)
2022-03-01实施
2021-08-20 发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 18703—2021
目 次
前言引言范围规范性引用文件
II
2
术语和定义
3
符号与缩略语
4
测量原理及设备 5.1 -般原理和装置 5.2 测量设备 5.3激振系统 6测量条件和步骤
b
6.1 测量条件 6.2 振动信号 6.3测量步骤…… 7 结果评价
10
12 12
传递率的计算 7.2裸适配器振动传递率· 7.3未修正的手套振动传递率 7.4　修正后的手套振动传递率· 8统计值的计算。
7.1
13
15
15
8.1 概述 8.21/3倍频程振动传递率 8.3频率计权振动传递率 9判定手套为防振手套的准则· 9.1 概述· 9.2手套振动传递率 9.3手套的结构· 10测量报告附录A（资料性附录）带力和加速度测量系统的手柄示例参考文献
15
15
15 16
16
16
...........
16 18
20
2： GB/T 18703—2021
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T18703—2002《手套掌部振动传递率的测量与评价》，与GB/T18703—2002相
比,除结构调整和编辑性改动外，主要技术变化如下：
一更改了范围（见第1章，2002年版的第1章）；一增加了符号和缩略语的内容（见第4章，2002年版的4.1，4.2）；一更改了振动传递率测量示意图（见图1，2002年版的图1）；一增加了对手柄系统校准的技术性说明（见5.2.2.2）; 一更改了握力传感器的范围、测量误差和显示积分时间（见5.2.4，2002年版的5.2.4）；一更改了进给力传感器的测量误差和显示积分时间（见5.2.5，2002年版的5.2.5）；
-在图5中增加了“角度及指示标识”（见图5，2002年版的图5）；删除了“在手柄处测量的两个振动信号（M和N)频谱”（见2002年版的图6）； -增加了“手柄顶部的手掌适配器校准示意图”（见图6）；增加了“手柄加速度功率谱密度频谱图”“1/3倍频程手柄加速度值图”（见图8、图9）；一增加了“要求的手柄加速度值列表”（见表1）；增加了“弹性材料的测量”和“测量数量要求”（见6.3.4和6.3.5）；删除了“平均修正传递率的确定原理”（见2002年版的图7）；增加了“确定平均修正传递率值、标准偏差、变异系数的流程图”（见图10）； -增加了“频率计权加速度值”“裸适配器振动传递率”“未修正的手套振动传递率”“修正后的手
套振动传递率”“统计值的计算及其计算方法（见7.1.3、7.2、7.3、7.4、第8章）；更改了手套振动传递率T(M)的判定指标值（见9.2,2002年版的7.2）；删除了“窄带分析的传递率”（见2002年版的7.3.3）；增加了“判定手套为防振手套的准则”（见第9章）；增加了测试报告的内容和要求（见第10章，2002年版的第8章）；删除了2002 年版的附录A、附录 C(见2002年版的附录A、附录C); 更改了附录B的内容,并调整为附录 A（见附录 A,2002年版的附录B)。
本标准使用重新起草法修改采用ISO10819:2013《机械振动与冲击手传振动手套掌部振动传递率的测量与评价》。
本标准与ISO10819:2013相比存在技术性差异，相应技术性差异及其原因如下：
关于规范性引用文件,本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中,具体调整如下： ·用等同采用国际标准的GB/T2298代替了ISO2041（见第3章）； ·用等同采用国际标准的GB/T15619代替了ISO5805（见第3章）； ·用等同采用国际标准的GB/T14790.1代替了ISO5349-1（见第4章）； ·用等同采用国际标准的GB/T23716代替了ISO8041（见5.2.1）； ·用修改采用国际标准的GB/T3241代替了IEC61260（见5.2.3）； ·删除了EN 388; ·用GB/T16252—1996代替了EN 420（见 6.1）。 更改了适用于我国成年人的手部号型尺寸（见6.1.1、6.1.3）。
II GB/T 18703—2021
删除了ISO 10819:2013中的 9.3.4,该内容是从国际角度对防护性手套的规定，不适用我国技术条件。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国机械振动、冲击与状态监测标准化技术委员会(SAC/TC 53)提出并归口。 本标准起草单位：吉林省安全科学技术研究院、上海赛立特安全用品有限公司、郑州机械研究所有
限公司。
本标准主要起草人：张春慧、赵卫、张秀云、张菊、马卫平、吴猛、洪雪花本标准所代替标准的历次版本发布情况为：
GB/T 18703—2002 。
IV GB/T 18703—2021
引言
由于人们对降低暴露于手传振动的健康危害的要求逐渐增加，通常使用带有减振材料的手套用于
衰减传递到手部的振动。当振动频率低于150 Hz时，这类手套通常只能微弱地降低手传振动,有些手套甚至会使传递到手部的振动增强。按本标准的分类要求，带有减振材料的防振手套能够减弱振动频率高于150 Hz 时传递到手部的振动。这类手套可以降低但不能消除暴露于手传振动的健康风险
现场观察表明,带有减振材料的手套能引起正反两方面的健康影响。积极的一面是可以减少手指的刺痛和麻木，保持手部的温暖和干燥。负面的影响是在低频振动时能够增加传递到手部的振动，而且，由于戴防振手套控制振动机器时需要增加握力，也增加了手和手臂的疲劳。
按本标准要求评价手套防振性能是在可控的实验室环境中进行。在工作环境中手套的实际减振与在可控的实验室环境中的测量结果可能有所不同。
按本标准中的要求,振动传递率的测量仅仅是针对手掌部,手指部的振动传递率不在测量范围内。 当评价带有减振材料手套的减振效果时，也宜评价传递到手指的振动。本标准出版后，后续还需研究一种测量方法，用于测量手套手指部分的振动传递率
本标准规定的测量方法仅涉及在工作环境中能降低与手传振动相关的健康风险的手套特性。它没
有涉及工作环境中降低与手有关的其他健康和安全风险所必需的手套特性。
本标准中规定的测量方法也可用于测量覆于机器手柄或可能用于手套的减振材料的振动传递率。
