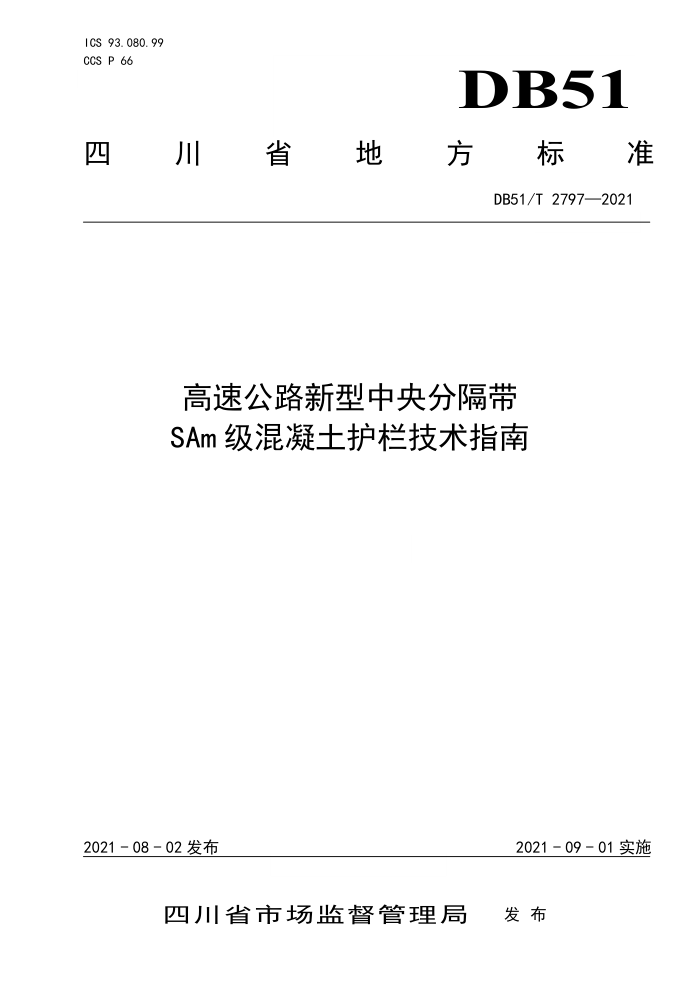

ICS 93.080.99 CCS P 66
DB51
四 川省地 方 标准
DB51/T2797—2021
高速公路新型中央分隔带 SAm级混凝土护栏技术指南
2021-09-01实施
2021-08- 02 发布
发布
四川省市场监督管理局 DB51/T 2797—2021
目 次
前言范围
TT
1
规范性引用文件 3 术语与定义
2
设计代号. 5组成与设置 6 材料要求.. 加工要求，
4
3
7
8安装及验收要求附录A（资料性） 新型SAm级混凝土护栏构造图示例，附录B（资料性） 新型SAm级混凝土护栏端头构造图示例附录C（资料性） 新型SAm级混凝土护栏过渡段结构图示例附录D（资料性） 新型中央分隔带SAm级混凝土护栏实车足尺碰撞实验结果评价表
6
11 13 15 DB51/T 2797—2021
前言
本文件按照GB/T1.1-2020《标准化工作指导第I部分：标准化文件的结构和起草规格》的规定起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由四川省交通运输厅提出、归口并解释。 本文件起草单位：四川省公路规划勘察设计研究院有限公司、四川成乐高速公路有限责任公司、北
京中路安交通科技有限公司
本文件主要起草人：杨光、尹东升、陈恺、罗祖义、黄文悦、马亮、荆坤、袁文超、刘东、梁亚平、赵平、陈栋、张立宏、陈宇、陈俊、蒋贵川、王兆军、钱行
本文件审查人员：唐挣璨、孙芙灵、吴京梅、葛书芳、张铁军、王成虎、王兆林、王寒罡、黄蔚、 熊洋、丁大攀、何斌、宁建刚、刘慧、朱建、王琦、张文涛
本文件及其所代替文件的历次版本发布情况为：一一本次为首次发布。
II DB51/T 2797—2021
高速公路新型中央分隔带SAm级混凝土护栏技术指南
1范围
本文件规定了四川省内高速公路新型SAm级分设式混凝土护栏的组成与设置、材料要求、加工要求、 安装及验收要求，主要作为设计施工指南使用。
本文件适用于四川区域范围内新建和改扩建高速公路项目，整体式路基段的中央分隔带拟采用新型
SAm级分设式混凝土护栏的情况；其他等级公路、机场、港口、城市道路等可根据需要参照执行。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T700碳素结构钢 GB/T1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T6728结构用冷弯空心型钢 GB/T17642土工合成材料非织造布复合土工膜 GB/T18226公路交通工程钢构件防腐技术条件 GB23441自粘聚合物改性沥青防水卷材 GB/T50214组合钢模板技术规范 JT/T518公路工程土工合成材料土工膜 JTGB01-2014公路工程技术标准 JTGB05-01-2013公路护栏安全性能评价标准 JTGD81-2017公路交通安全设施设计规范 JTGF71公路交通安全设施施工技术规范 JTGF80/1-2017公路工程质量检验评定标准 JTG/TD81-2017公路交通安全设施设计细则 JTG/T3650公路桥涵施工技术规范
3术语与定义
下列术语和定义适用于本文件。
3. 1
新型中央分隔带SAm级混凝土护栏指在参照现行行业标准规定的结构样式基础上进行了优化，并通过了实车足尺碰撞试验的验证，各
项指标满足《公路护栏安全性能评价标准》（JTGB05-01-2013）的要求，其防撞能力达到了五（SA）级（防护能量400千焦）的分设式中央分隔带混凝土护栏。
1 DB51/T2797—2021
经过实车足尺碰撞试验后，相关结果评价见附录D。
4设计代号
4.1护栏构造形式代号
RpI一一预制加强型混凝土护栏 4.2防护等级代号
SAm--一中央分隔带五（SAm）级 4.3埋设条件代号
E一一混凝土护栏，埋置在土中本文件所称的分设式混凝土护栏的设计代号为：RpI-SAm-E。
5组成与设置
5.1高速公路中央分隔带新型SAm级混凝土护栏的标准段主要由预制墙体、预制混凝土支撑块、枕梁及连接附件等组成，样式见图1。其外形尺寸及允许偏差参见附录A，其端头尺寸及允许偏差参见附录 B，其过渡段的尺寸及允许偏差参见附录C。 5.2纵向相邻的两块护栏预制墙体应通过方形空心型钢与预埋螺栓连接固定为一个整体。 5.3横向的两块混凝土护栏间应回填种植土，预制支撑块应按2m间距设置，枕梁应按4m间距设置 5.4护栏预制墙体的标准长度为4m。
当施工放样至构造物，护栏预制墙体长度小于4m时，应设置非标准段。非标准段长度L不应小于 2m。当L<2m时，可将末端标准段护栏预制墙体加长至(4+L)m进行预制，也可设置两节（4+L）/2m 的非标准段护栏预制墙体。
非标准段预制墙体两端应设置枕梁及支撑块，当3m 撑块；当2m≤L<3m时，非标准段预制墙体中部可不设置支撑块。
非标准段的枕梁及支撑块结构形式应与标准段相同，非标准段护栏配筋设计应参照标准段设置。
5.5高速公路中央分隔带新型SAm级混凝土护栏的设置方式应符合JTGD81-2017及JTG/TD81-2017 等相关规范的要求。 5.6高速公路中央分隔带新型SAm级混凝土护栏的最小设置长度应符合JTGD81-2017内表6.2.21的要求。 5.7高速公路中央分隔带新型SAm级混凝土护栏埋入路面的深度应不低于100mm。根据项目实际情况，如需增大护栏的埋深，可根据路面层的厚度增加护栏预制墙体地面以下部分的高度及预制支撑块的厚度。 5.8高速公路中央分隔带新型SAm级混凝土护栏的端部处理，既可参照附录B所示方式实施，也可根据项目实际情况，参照JTG/TD81-2017等相关规范所示方式实施， 5.9高速公路中央分隔带新型SAm级混凝土护栏与其他等级的混凝土护栏连接时，应设置必要的过渡段或进行过渡处理。 5.10高速公路中央分隔带新型SAm级混凝土护栏如需与波形梁护栏连接时，应参照JTG/TD81-2017 等相关规范所示方式采用设置端部翼墙或将波形梁护栏搭接在混凝土护栏上的方式，设置必要的过渡段。
2
