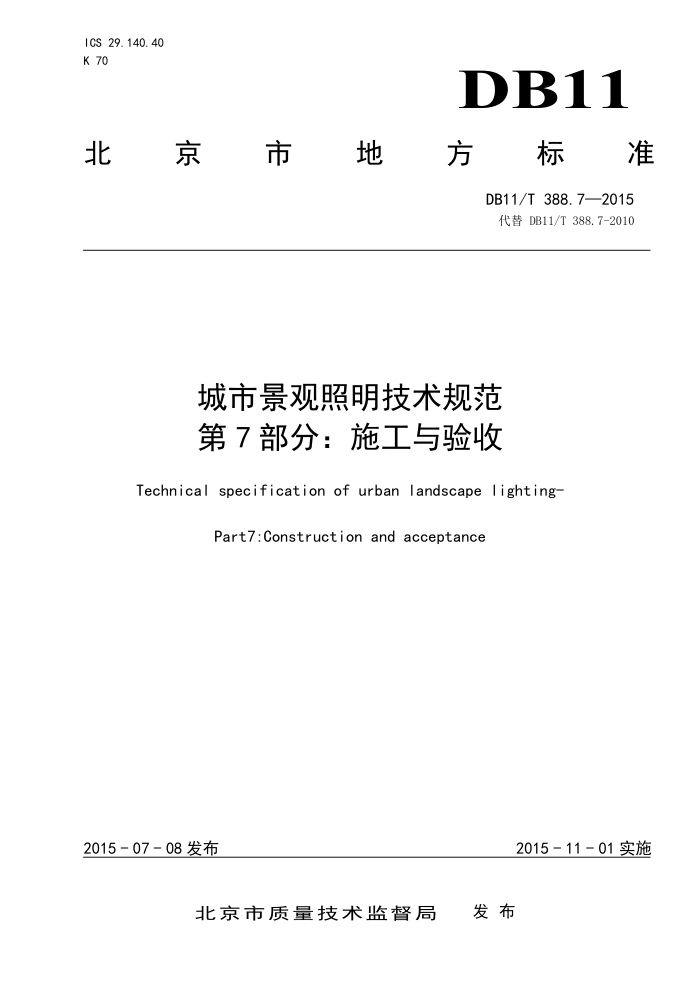

城市景观照明技术规范第7部分：施工与验收
Technical specification of urban landscape lighting
Part7:Constructionandacceptance
2015-11-01实施
2015-07-08发布
发布
北京市质量技术监督局 DB11/T 388.7—2015
目 次
前言 1
II
范围. 规范性引用文件术语和定义. 4 导管敷设要求. 5 金属槽盒敷设要求 6 电线、电缆敷设要求. 7 配电箱、柜安装要求. 8 灯具安装要求.. 9 安全保护要求， 10 景观照明通电试运行， 11 景观照明工程验收和资料附录A（规范性附录） 景观照明工程质量验收表
2
3
0
F
10 11 11 13 DB11/T388.7—2015
前言
本部分按照GB/T1.1-2009给出的规则起草， DB11/T388《城市景观照明技术规范》分为8个部分：
第1部分：总则；第2部分：设计要求；第3部分：干扰光限制；第4部分：节能要求；第5部分：安全要求；第6部分：供配电与控制；第7部分：施工与验收；第8部分：管理与维护。
本部分为DB11/T388《城市景观照明技术规范》的第7部分。 本部分代替DB11/T388.7一2010《城市夜景照明技术规范第7部分：施工与验收》，与DB11/T388.7
一2010相比，除编辑性修改外，主要技术变化如下：
标准名称由《城市夜景照明技术规范》改为《城市景观照明技术规范》（见封面，见2010年版的封面）；修改了规范性引用文件（见2，见2010年版的2）；修改了术语和定义（见3，见2010年版的3）；修改了槽盒敷设（见5.2，见2010年版的5.2）；修改了一般要求（见6.1，见2010年版的6.1）；修改了电线、电缆绝缘电阻的要求（见6.1.6，见2010年版的6.2.6）；增加了电缆敷设要求（见6.2.7）；修改了导线连接要求（见6.2.9，见2010年版的6.2.9）；修改了霓虹灯安装要求（见8.8，见2010年版的8.8）；增加了灯箱金属外框应可靠接地要求（见8.10.5）；修改了电涌保护器（见9.3，见2010年版的9.3）；增加了景观照明效果的验收（见11.3）。
本部分由北京市市政市容管理委员会提出并归口。 本部分由北京市市政市容管理委员会组织实施。 本部分主要起草单位：北京照明学会。 本部分参与起草单位：北京清华同衡规划设计研究有限公司、央美光成（北京）建筑设计有限公司、
北京海兰齐力照明设备安装工程有限公司、清华大学建筑设计研究院有限公司。
本部分主要起草人：周卫新、张宏鹏、王振生、王大有、梁红柳、赵建平、树奎、徐华、王磊、 李铁楠、王晓英、常志刚、牟宏毅、荣浩磊、马晔、夏昱、冷向军、张秋燕、张亚婷。
本标准所代替标准的历次版本发布情况为：
DB11/T 388.7-2006; DB11/T 388.7-2010。
II DB11/T388.7—2015
城市景观照明技术规范第7部分：施工与验收
1范围
本部分规定了城市景观照明工程的导管、金属槽盒、电线、电缆敷设要求，配电箱柜安装要求、灯具安装要求、安全保护要求，通电试运行、工程质量验收和资料管理要求。
本部分适用于建筑物（含古建筑物）、构筑物、街区、广场、桥梁、公园、风景名胜区等为载体的景观照明。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB7000.1-2007灯具第1部分：一般要求与试验 GB50057建筑物防雷设计规范 GB50343 建筑物电子信息系统防雷技术规范 GB50411建筑节能工程施工质量验收规范 GB/T20041.1电气安装用导管系统第1部分：通用要求 GB13140家用和类似用途低压电路用的连接器件 JGJ16民用建筑电气设计规范 DB11/T388.1城市景观照明技术规范第1部分：总则 DB11/T388.5-2015城市景观照明技术规范 第5部分：安全要求
3术语和定义
3
DB11/T388.1界定的以及下列术语和定义适用于本文件。
3. 1
导管conduit 在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，其有足够的封闭性，使电
线电缆只能从纵向引入，而不能从横向引入。 3. 2
可弯曲金属套管flexiblemetalconduits 可自由弯曲的金属套管。
3. 3
槽盒trunking
1 DB11/T 388.7—2015
用于将绝缘导线、电缆完全包围起来且带有可移动盖子的底座组成的封闭外壳
3. 4
导线连接器wireconnectiondevice 由一个或多个端子及绝缘和/或附件（必要时）组成的能连接两根或多根导线的器件。
3. 5
等电位联结 equipotentialbonding（EB）为达到等电位，多个可导电部分的电连接。
3. 6
热浸镀锌hot-dipgalvanizing 将加工好的钢或铁质元件浸在熔融的锌里形成的镀锌层和锌铁合金镀层。
3. 7
电涌保护器（SPD）surgeprotectivedevice 用于限制瞬态过电压和泄放电涌电流的电器，它至少应包含一个非线性元件。
4导管敷设要求
4.1一般要求 4.1.1采用的导管应符合设计图纸要求，应现场抽测导管管径、壁厚，不符合国家制造标准的不应使用。 4.1.2导管不应采用套接紧定式、套接扣压式薄壁钢导管。 4.1.3导管、接线盒应有出厂合格证、质量合格证明（或检测报告），接线盒还应有“CCC”认证资料。 具有防水功能的接线盒应与设计图纸要求的IP等级一致。 4.1.4钢导管应无压扁、内壁光滑、壁厚均匀；非镀锌钢导管应无严重锈蚀；镀锌钢导管镀锌层应覆盖完整、表面无锈斑；绝缘导管及配件应不碎裂、表面有阻燃标记和制造厂厂标。 4.1.5导管的金属支架应做防腐处理，除设计另有要求外，均应热浸镀锌或在对表面除锈后刷防锈漆两道 4.2导管敷设 4.2.1室外埋地敷设的导管，埋深不宜小于0.7m。采用钢导管时壁厚应大于2mm。 4.2.2钢导管的内外壁应做防腐处理。室外敷设的镀锌钢导管应热浸镀锌。埋地敷设的非镀锌钢导管应用素混凝土保护，保护层厚度应不小于50mm。 4.2.3室外导管的管口应设在箱、盒内或设置防水弯头。从下部进入室外落地式配电箱、柜的管路管口应高出基础面50mm80mm为宜，所有管口在穿入电线、电缆后应做密封处理， 4.2.4室外使用的柔性导管应采用防水、防腐型可弯曲金属导管，引至灯具的长度不宜大于1.2m；柔性导管应使用专用连接锁母与设备连接 4.2.5钢导管不应对口熔焊连接；壁厚小于等于2mm的钢导管不应套管熔焊连接。 4.2.6埋地敷设的钢导管采用螺纹连接时，连接处的两端应焊跨接地线，焊接长度不应小于圆钢直径的6倍，双面施焊。跨接地线最小规格应符合表1的规定。 2
