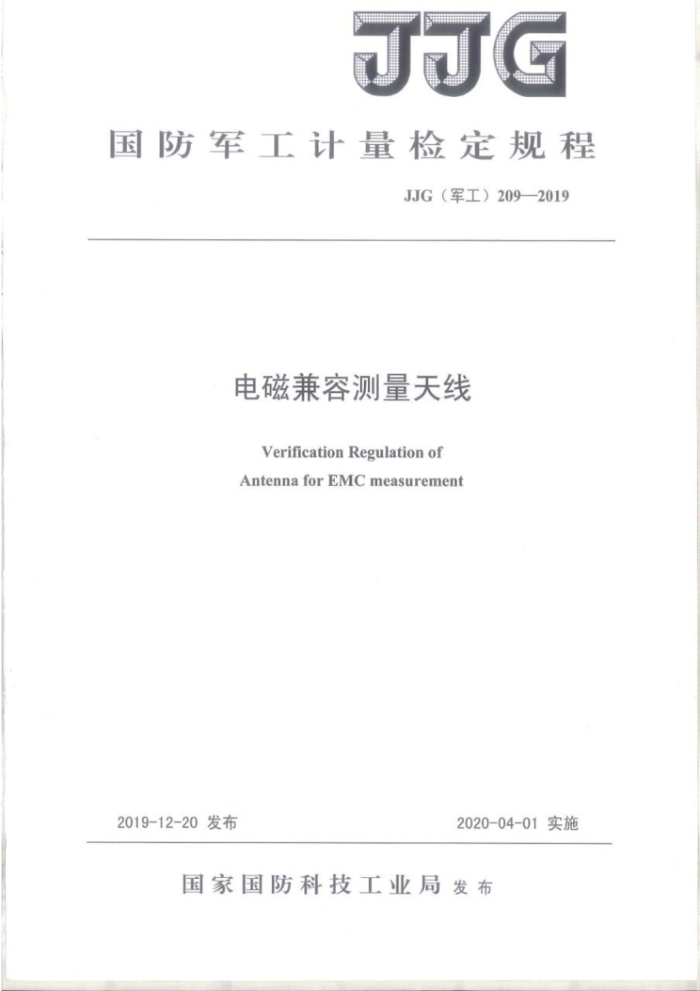

JJG
国防军工计量检定规程
JJG（军工）209—2019
电磁兼容测量天线
Verification Regulation of AntennaforEMCmeasurement
2019-12-20发布
2020-04-01实施
国家国防科技工业局发布 JJG（军工）209—2019
电磁兼容测量天线
检定规程 Verification Regulation of Antenna for EMC measurement
JJG（军工）209—2019
起草单位：国防科技工业第二计量测试研究中心 JJG（军工）209-2019
本规程主要起草人：
黄承祖 （国防科技工业第二计量测试研究中心）韩玉峰 （国防科技工业第二计量测试研究中心）付子豪 （国防科技工业第二计量测试研究中心）张颖 （国防科技工业3111二级计量站）
参加起草人：
刘星汛 （国防科技工业第二计量测试研究中心）余璨译 （国防科技工业第二计量测试研究中心）闫旭红 （国防科技工业第二计量测试研究中心） JJG（军工）209—2019
目录
1范围 2引用文件 3术语和定义. 4概述.. 5计量性能要求. 6通用技术要求.. 7计量器具控制 7.1检定条件.. 7.2检定项目.. 7.3检定方法. 7.4检定结果的处理 7.5检定周期... 附录A 数据记录表内页格式. 附录B 检定证书内页格式. 附录C 归一化场地衰减的计算
3
.3
.11 .11 12 ...13 .14
国防军工 JJG（军工）209—2019
电磁兼容测量天线检定规程
1范围
本规程适用于10kHz～40GHz军用电磁兼容辐射发射测量电场天线的首次检定、后续检定和使用中检查。 2引用文件
本规程引用了下列文件： GB/T6113.105—2018无线电骚扰和抗扰度测量设备和测量方法规范第1-5部分：
无线电骚扰和抗扰度测量设备5MHz~18GHz天线校准场地和参考试验场地
GJB72电磁干扰和电磁兼容性名词术语 GJB151B—2013军用设备和分系统电磁发射和敏感度要求与测量凡是注日期的引用文件，仅注日期的版本适用于本规程；凡不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规程。 3术语和定义） 3.1天线系数 antennafactor
Fa 在自由空间测得的机械视轴（即天线的主轴）方向上入射的平面波的电场强度与天线
所连规定负载上产生的电压的比值。
[GB/T6113.105—2018，定义3.1.1.13] 3.21m天线系数antennafactorfor1m
AFim 在进行电磁兼容辐射发射试验时，测试距离为1m时使用的天线系数
国防军
4 概述
天线是将导行波与自由空间波之间相互转换的装置。电磁兼容测量天线主要包括杆天线、双锥天线、对数周期天线和喇叭天线等，主要用于电磁干扰辐射发射测量。 5计量性能要求
天线系数：-20dB/m~60dB/m（10kHz~40GHz） 6 通用技术要求
被检天线一般应具有制造厂商、仪器型号、出厂序号等标志，外观应完好，无影响正常工作的机械损伤。附件齐全，有使用说明书。 7计量器具控制 7.1检定条件 7.1.1检定用场地 JJG（军工）209—2019
a）开阔测试场地场地的地面应为平坦的、开阔的并铺设金属反射面的地面，场地附近应无影响测量的
反射物、机械振动，且无影响检定结果的电磁干扰信号，符合GB/T6113.105一2018中要求的场地条件，场地插入损耗与理论值偏差优于±1dB。
b）全电波暗室六个内表面装有射频吸波材料的屏蔽室，该吸波材料能够衰减检定频率上的电磁能
量，符合GB/T6113.105一2018中要求的场地条件，场地电压驻波比优于2dB。 7.1.2检定用设备
检定用设备应经过计量技术机构检定或校准，满足使用要求。 a）信号发生器：
1）频率范围：10kHz～40GHz； 2）幅度范围：-50dBm~+5dBm； 3）1小时内频率偏差：≤1×10-6； 4）1小时内幅度稳定度：≤0.2dB。
b）频谱分析仪
1）频率范围：10kHz～40GHz； 2）分辨带宽：1Hz~10MHz 3）边带噪声：<-80dBc/Hz（偏离中心频率100Hz～1MHz）； 4）平均噪声电平：<-100dBm/Hz； 5）显示刻度最大允许误差：±0.1dB/10dB，90dB时累计小于0.6dB。
c）衰减器（2个）
1）频率范围：30MHz～40GHz； 2）衰减值：10dB； 3）最大允许误差：±1dB。
d）T型网络
1）频率范围：10kHz~30MHz； 2）电路满足图1所示要求，电阻最大允许误差±2%，电容最大允许误差±5%。
e）激光测距仪或钢卷尺
1）测量范围：0m~10m； 2）测距准确度：优于0.5mm。
2 JJG（军工）209—2019
392
392
100
Opl
图1T型网络电路原理图
7.1.3环境条件
a）环境温度：室内23℃±5℃；室外0℃~40℃； b）相对湿度：≤80%； c）风速：≤5.4m/s； d）供电电源：(220±11)VAC，（50±1)Hz; e）其他：周围无影响检定系统正常工作的电磁干扰和机械振动。
7.1.4检定频率点的选择
检定频率点的选择和步长按以下要求选择： a）10kHz～100kHz:10kHz; b）100kHz～1MHz100kHz; c）1MHz～10MHz:1MHz; d)10MHz~30MHz:2MHz； e）30MHz~200MHz:5MHz； f)200MHz~1000MHz:50MHz; g）1GHz~18GHz:0.5GHz； h）18GHz～40GHz:1GHz。
7.2检定项目
a）外观及附件 b）天线系数
7.3检定方法 7.3.1外观及附件
目测检查被检天线外观及附件应符合第6章的要求， 7.3.2天线系数 7.3.2.110kHz~30MHz杆天线天线系数
10kHz～30MHz杆天线（单极天线）天线系数由等效电容替代法来确定。1m长度天线杆的输入阻抗与10pF的电容器的输入阻抗等效，等效电容替代法的原理是在检定中用一个10pF的电容来代替长度为1m的天线杆。将信号通过T型网络加到天线基座上，通过
3 JJG（军工）2092019
测量，确定杆天线的天线系数。T型网络是一个三端口网络，其电路原理图如图1所示，端口1为信号输入端，端口2为信号输出端，端口3接到被检天线基座。
2
1
额谱分析仪
信号发生器
T型网络
0
509负载
被检天线基座
图2等效电容替代法连接示意图-1
2
T型网络
500负我
储号发生器
被检天线茄座
增分析仪
图3等效电容替代法连接示意图-2
用等效电容替代法检定天线系数的步骤如下： a取下杆天线的天线杆： b）按图2所示连接仪器，T型网络端口1接信号发生器，端口2接频谱分析仪，端口
3接被检天线基座，天线基座输出端口接50Q负载：
c）信号发生器输出频率调至一被检频率，输出幅度调至使频谱分析仪可接收到适当大小的信号：
d）将频谱分析仪测得的电压值U记录在附录A相应位置： e）保持信号发生器输出频率、幅度不变，将频谱分析仪和50Q2负载位置互换，如图3
所示，将频谱分析仪此时测得的电压值U2记录在附录A相应位置；
f）按公式（1）计算这一频率点的天线系数：
AF=U,-U,+K
(1)
式中： AF被检天线的天线系数，dB/m； Ui-端口2的输出电压，dBuV： U2--天线基座输出端口的输出电压，dBuV K-常数，11dB/m。 g）调节信号发生器输出频率至下一被检频率，重复步骤b)至，检定其它频率点的
天线系数。 7.3.2.230MHz~40GHz天线的1m天线系数
