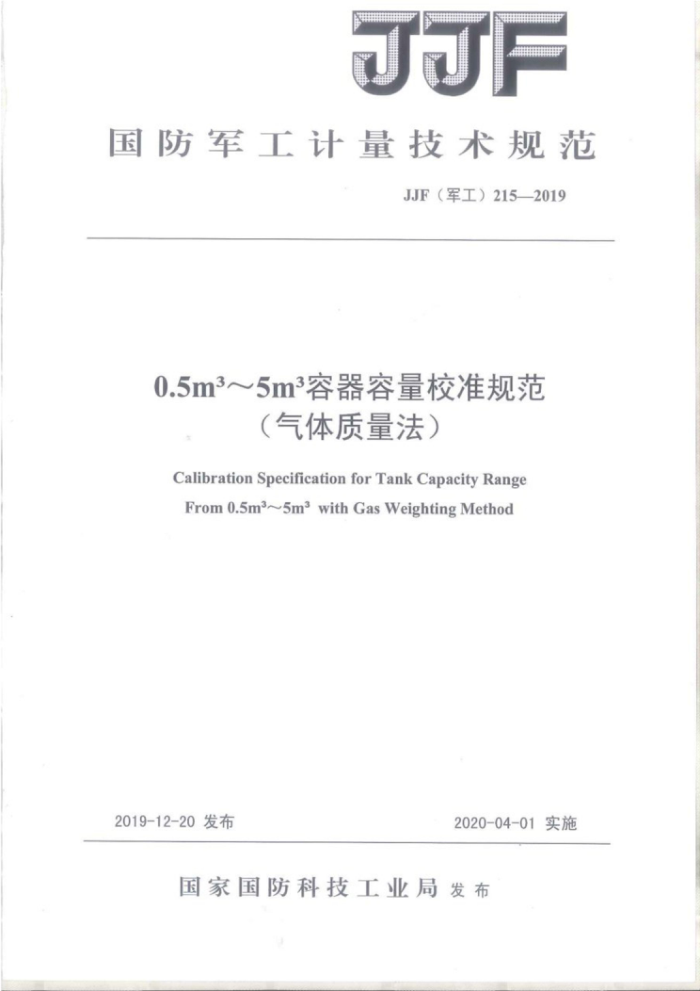

JJF
国防军工计量技术规范
JJF（军工）215—2019
0.5m3~5m3容器容量校准规范
（气体质量法）
Calibration Specification for Tank Capacity Range From0.5m3~5m3withGasWeightingMethod
2019-12-20发布
2020-04-01实施
国家国防科技工业局发布 JJF（军工）215—2019
0.5m3~5m3容器容量校准
规范（气体质量法） Calibration Specification forTank Capacity
JJF（军工）215—2019
RangeFrom0.5m3~5m3withGas
WeightingMethod
主要起草单位：国防科技工业大容量一级计量站
参加起草单位：国防科技工业长热力一级计量站 JJF（军工）2152019
本规范主要起草人：
李静（国防科技工业大容量一级计量站）
孙凤举（国防科技工业长热力一级计量站）
参加起草人：
孙庆文（国防科技工业大容量一级计量站）王存志（国防科技工业大容量一级计量站）金荣品（国防科技工业大容量一级计量站）李志月（国防科技工业大容量一级计量站）苏雪龙（国防科技工业大容量一级计量站）李志刚（国防科技工业大容量一级计量站）沈继飞（国防科技工业大容量一级计量站） JJF（军工）215—2019
目 录
范围引用文件，
-
2
3 术语和定义
概述... 计量特性.. 6 校准条件. 6.1环境条件 6.2校准用设备 7校准项目和校准方法 7.1校准项目. 7.2校准方法 8 校准结果的处理
4
5
.2
2
.2 ..5
复校时间间隔附录A 气体质量法容量校准不确定度分析示例附录B 校准证书内页（参考格式）
9
..6 14
国防军工 JJF(军工)215--2019
1）最大称量：不小于120kg： 2）准确度等级：不低于2级。
b）码
1）测量范围：1mg~10kg： 2）准确度等级：F等级。
c）压力变送器
1）测量范围： (0.1~0.6)MPa; 2）最大允许误差：±0.05%FS。
d）温度传感器
1）测量范圖：（0~50）℃； 2）最大允许误差：±0.2℃。
e）气体介质
干燥的压缩空气或氮气。
7校准项目和校准方法 7.1校准项目
容量。 7.2校准方法 7.2.1准备
我）根据被校容器的耐压范圖确定充气压力值： b）检查压力容器无明显泄漏： c）将被校容器在环境温度中放置不少于2h； d）将校准用设备与测量管路连接，检查连接管路，确保无渗漏。连接方法如图2
所示：
甲
1
图2校准用设备与管路连接示意图
1-电子秤：2储气瓶：3-校准装置：4-被校容器。
2 JJF（军工）215—2019
e）布置测温点：不少于上、中、下三个，必要时可增加测温点： f）按下列步骤进行气密性试验。
1）向被测容器充气，直至达到充气压力 2）进行被校容器内的气体流量循环，直至气体温度达到平衡，每隔1h测一次
压力和温度，共测三次；
3）根据公式（1）计算出每小时的相对漏气率；
PiL_P TIT, Pr_PE K,Ke
W.=
(1)
式中： W——第i次的相对漏气率，=1,2,3； P,Pi+1——第i次和计1次测量时被测容器内的空气绝对压力，Pa; T,T+一一第i次和计1次测量时被测容器内的空气热力学温度，K； Pe,Pp——被测容器进气前后的空气绝对压力，Pa; KK——被测容器进气前后的空气热力学温度，K。
4）待全部项目检查完毕后，检查W，（=1,2,3）值，相对漏气率均应不超过0.1%。
7.2.2容量测量
按以下步骤进行容量测量。 a）气体置换：根据预设的充气压力值，重复充放气三次以上； b）进行被校容器内的气体流量循环，直至气体温度达到平衡，记录管路和被校容
器的初始压力、温度；
c）测量气瓶初始质量ml; d）向被校容器充气，直至达到预设充气压力值： e）测量充气结束后的气瓶质量m2 f）按公式（2）计算放气质量m
m=m-m
(2)
g）进行被校容器内的气体流量循环，直至气体温度达到平衡，记录管路和被校容器的终止压力、温度；
h）按公式（3）分别计算管路和被校容器充气前后的温度修正系数：
(3)
C。=1-3α(0-20)
式中：
被校容器或管路材料的线胀系数，1/℃； ①被校容器壁或管壁的平均温度，℃。
3 3JF（军工)2152019
i）按公式（4）分别计算管路和被校容器充气前后的压力修正系数：
C, =1-Pd(.25-1)
(4)
ES
式中： p.被校容器或管路内气体的表压力，Pa: 被校容器或管路的内径，m 被校容器或管路的壁厚，m： E被校容器或管路的弹性模量：
一被校容器或管路材料的泊松比。 j）按公式（5）计算管路中充入的气体质量m。：
CorCp,CaCap RL TZ, T'z.
Y
(5)
m
式中： y管略容量，m; R气体介质的气体常数，J/（kg·K）； P、P管路充气前、后内部气体的绝对压力，Pa T、T,管路充气前后内部气体的绝对温度，K Z、Z管路充气前、后内部气体的压缩系数： Coe,Cafo 一管路充气前、后的温度修正系数，由公式（3）计算得到： CC 管路充气前、后的压力修正系数由公式（4）计算得到。 k）按公式（6）计算被校容器的容量：
PN (Co CuPL.Co.Cop.
(6)
Vam "TuZwPwT,z, TZ. x(C,m-m) Vw被校容器标况下的容量，m; P。、P、Pw被校容器充气前、后内部气体的绝对压力和标准压力，Pa Z、Z、Z被校容器充气前、后及标准状态（pr、T）下内部气体的压 T、T.、T—被校容器充气前后内部气体的绝对溢度以及标准温度，K； Pr-标准状态（pr、T）下的气体密度，kg/m3 C.空气浮力修正系数； C、Co,被校容器充气前、后的温度修正系数，由公式（3）计算得到；
式中：
缩系数：
4
