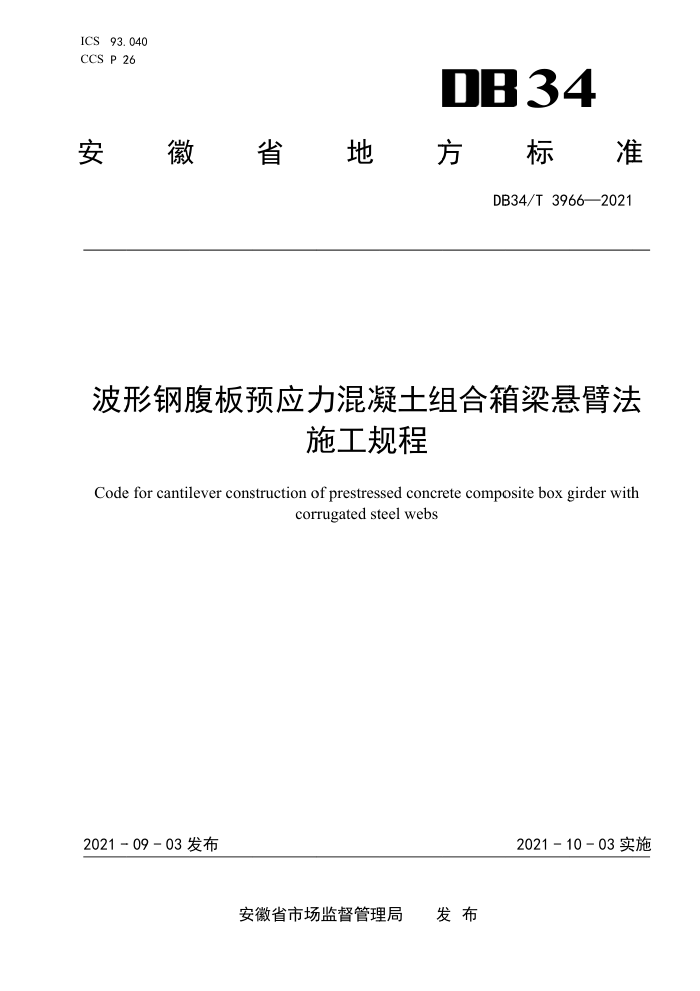

ICS93.040 CCS P 26
DB34
安徽省地 國方标准
DB34/T 3966—2021
波形钢腹板预应力混凝土组合箱梁悬臂法
施工规程
Codefor cantilever construction of prestressed concrete composite box girder with
corrugated steel webs
2021-10-03实施
2021-09-03发布
发布
安徽省市场监督管理局 DB34/T3966—2021
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
II
2
基本规定 5 材料和设备 5. 1 一般规定 5. 2 材料 5. 3 机具 5. 4 模板和支架 6波形钢腹板工厂制作 6. 1 一般规定 6. 2 切割和制孔 6.3 边缘加工和矫正 6. 4 成型 6.5 剪力连接件制作和安装 6.6 预处理组拼和连接 6.7 表面清理和涂装 6.8 包装‘存放和运输
4
L
10 12 12 13 13 14 18 19 19 19 19 20 20 20 23 24 24
现场施工 7. 1 般规定 7. 3 波形钢腹板施工 7. 4 剪力连接件 7. 5 混凝土施工 7. 6 预应力施工 7. 7 挂篮前移和拆除 7. 8 施工期变形控制， 8 质量检验 8. 1 一般规定 8.2 波形钢腹板工厂制作 8.3 波形钢腹板安装 8.4波形钢腹板涂装 8.5 节段混凝土悬臂浇筑
7
I DB34/T3966—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本文件由安徽省交通运输厅提出并归口。 本文件起草单位：安徽省新路建设工程集团有限责任公司武汉工程大学安徽正鑫工程检测有限
责任公司阜阳交通能源投资有限公司。
本文件主要起草人：王壮飞郝智明顾箭峰胡国祥唐项亮王如宝唐谦韩恒忠 李超崔传志“刘家亮王震“赵新创刘波李永光王奎民杨军季晓俊‘戚良明‘锁伟‘黄民水“蒋成亮赵东东王思伟。
II DB34/T3966—2021
波形钢腹板预应力混凝土组合箱梁悬臂法施工规程
1范围
本文件确立了波形钢腹板预应力混凝土组合箱梁悬臂法施工的技术要求与质量检验标准，并规定了材料与设备波形钢腹板工厂制作现场施工以及质量检验等内容
本文件适用于波形钢腹板预应力混凝土组合箱梁桥悬臂法施工与质量检验
2规范性引用文件
1
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 700 碳素结构钢 GB/T 709 9热轧钢板和钢带的尺寸外形重量及允许偏差 GB/T 714 桥梁用结构钢 GB/T 1591 低合金高强度结构钢 GB/T 1231 钢结构用高强度大六角头螺栓‘大六角螺母垫圈技术条件 GB/T 3632 钢结构用扭剪型高强度螺栓连接副 GB/T 3650 铁合金验收包装储运标志和质量证明书的一般规定 GB/T 4171 耐候结构钢 GB/T 5224 预应力混凝土用钢绞线 GB/T8923.1 涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材表面和
全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T 10433 电弧螺柱焊用圆柱头焊钉 GB/T 14977 热轧钢板表面质量的一般要求 GB/T 18365 斜拉桥用热挤聚乙烯高强钢丝拉索 GB/T18593 熔融结合环氧粉末涂料的防腐蚀涂装 GB/T 26951 焊缝无损检测磁粉检测 GB/T 29712 焊缝无损检测超声检测验收等级 GB50205 钢结构工程施工质量验收规范 GB50661 钢结构焊接规范 CJJ/T281 桥梁悬臂浇筑施工技术标准 JB/T3223 焊接材料质量管理规程 JG/T 161 无粘结预应力钢绞线 JT/T 722 公路桥梁钢结构防腐涂装技术条件 JT/T 784 组合结构桥用波形钢腹板 JT/T 876 填充型环氧涂层钢绞线体外预应力束 JTGF 80/1 公路工程质量检验评定标准第一册土建工程 JTG/T 3650 公路桥涵施工技术规范
1
