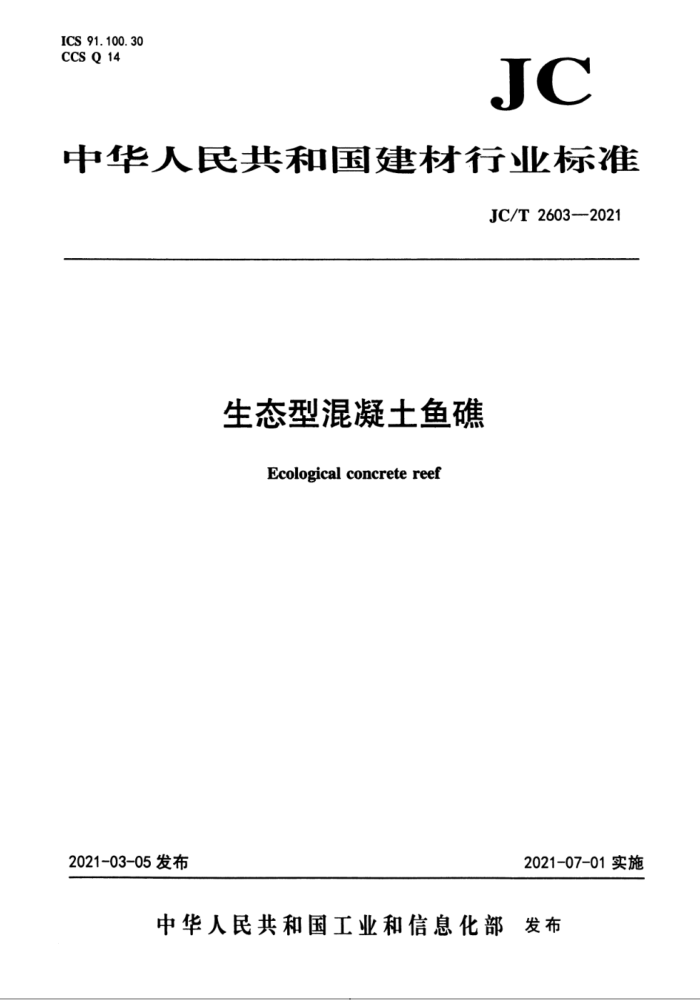

ICS 91.100.30 CCS Q 14
JC
中华人民共和国建材行业标准
JC/T 2603--2021
生态型混凝士鱼礁
Ecological concrete reef
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部发布 JC/T2603—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国水泥制品标准化技术委员会（SAC/TC197)归口。 本文件负责起草单位：嘉兴学院、苏州市兴邦化学建材有限公司、嘉兴市方圆公正检验行。 本文件参加起草单位：浙江中水工程技术有限公司、舟山市大昌预拌混凝土有限公司、武汉理工大
学、大连恒翔粉煤灰综合利用有限公司、青岛农业大学建筑工程学院、舟山恒尊预拌混凝土有限公司、 苏州科技大学、宁波新力建材科技有限公司、德州学院粉煤灰研究所、青岛理工大学、浙江广天构件集团股份有限公司、中山市武汉理工大学先进工程技术研究院、舟山市毅正建筑工程检测有限公司、威海中恒管桩有限公司、浙江海洋大学、海盐广益建材有限公司、海南大学土木建筑工程学院、青岛绿帆再生建材有限公司、苏州混凝土水泥制品研究院有限公司、中冶建筑研究总院有限公司、大连路安建材有限公司、威海文登慧文绿色材料国际合作创新中心、河北工业大学、文登市恒润管业有限公司、青岛三星工程有限公司、中国矿业大学（北京）、唐山北极熊建材有限公司、南京水利科学研究院、嘉兴市科拓科技服务中心、大昌建设集团有限公司、盐城工学院、日照市顺风阳光海洋牧场有限公司、青岛昊河建筑建材科技有限公司。
本文件主要起草人：刘红飞、吴国祥、吴党中、蒋元海、毛荣良、水中和、全洪珠、李锋、黄殿武、 陈应华、翟冠杰、姜正平、顾芳艇、万小梅、户广旗、于洪阳、陈嘉奇、宋宇名、桂福坤、郭学武、韩宇栋、何建明、陈勇、丁忠、陶海波、刘刚、李海涛、李艳、沈焱、方建、周先卿、韦华、刘泽、王恩茂、周健、薛力梨、刘远祥、宋伟华、韩晓雪、董磊、陈智丰、郑芬、苏照元、张长森、田斌。
本文件为首次发布。
I JC/T2603-2021
生态型混凝土鱼礁
1范围
本文件规定了生态型混凝土鱼礁的术语和定义、分类和标记、一般要求、技术要求、试验方法、检验规则、标志、运输。
本文件适用于海洋牧场建设用生态型混凝土鱼礁（以下简称鱼礁）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175 通用硅酸盐水泥 GB/T201铝酸盐水泥 GB/T1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋 GB/T1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T1596一2017用于水泥和混凝土中的粉煤灰 GB6566建筑材料放射性核素限量 GB 8076 混凝土外加剂 GB/T 8588 渔业资源基本术语 GB/T14684 建设用砂 GB/T14685 建设用卵石、碎石 GB/T 14902 预拌混凝土 GB/T17138 土壤质量铜、锌的测定火焰原子吸收分光光度法 GB/T 17141 土质量铅、镉的测定石墨炉原子吸收分光光度法 GB/T18046 用于水泥、砂浆和混凝土中的粒化高炉矿渣粉 GB18588混凝土外加剂中释放氨的限量 GB/T20472 硫铝酸盐水泥 GB/T20491 用于水泥和混凝土中的钢渣粉 GB/T21120 水泥混凝土和砂浆用合成纤维 GB/T22105.1土壤质量总汞、总、总铅的测定 原子荧光法第1部分：土壤中总汞的测定 GB/T22105.2土壤质量总汞、总砷、总铅的测定 原子荧光法 第2部分：土壤中总砷的测定 GB/T22105.3土壤质量总汞、总砷、总铅的测定 原子荧光法 第3部分：土壤中总铅的测定 GB/T23265 5水泥混凝土和砂浆用短切玄武岩纤维 GB/T 25176 混凝土和砂浆用再生细骨料 GB/T25177 混凝土用再生粗骨料 GB/T26743 结构工程用纤维增强复合材料筋
1 JC/T2603—2021
GB/T27690 砂浆和混凝土用硅灰 GB/T29423 ：用于耐腐蚀水泥制品的碱矿渣粉煤灰混凝土 GB31040混凝土外加剂中残留甲醛的限量 GB/T35164 4用于水泥、砂浆和混凝土中的石灰石粉 GB/T50081 混凝土物理力学性能试验方法标准 GB/T50082 普通混凝土长期性能和耐久性能试验方法标准 GB/T50107 7混凝土强度检验评定标准 GB50164混凝土质量控制标准 HJ/T412 环境标志产品技术要求预拌混凝土 HJ491土壤和沉积物铜、锌、铅、镍、铬的测定火焰原子吸收分光光度法 JC/T474 1砂浆、混凝土防水剂 JC/T572 耐碱玻璃纤维无挖粗纱 JC/T949 9混凝土制品用脱模剂 JG/T351纤维增强复合材料筋 JGJ63混凝土用水标准 JGJ/T152 2混凝土中钢筋检测技术规程 JGJ206海砂混凝土应用技术规范 JGJ/T384钻芯法检测混凝土强度技术规程 JTG3450一2019公路路基路面现场测试规程 SC/T9416人工鱼礁建设技术规范
3术语和定义
SC/T9416和GB/T8588界定的以及下列术语和定义适用于本文件。
3. 1
生态型混凝土鱼礁 ecological concrete reef 以混凝土材料制成，具有良好生态性的人工鱼礁。
3.2
空方hollowstere 鱼礁外部结构几何面轮廊所包围的体积。 单位用“空m”表示。
3.3
生态空间率 ecological space rate 鱼礁中，能与水气交流互通，为动植物生存繁衍提供的生态空间占混凝土体积的比例。
3.4
空方率（e）emptyrate 单体鱼礁空方体积与混凝土体积的比例。
3.5
表面积率(n) surfacearearatio 单体鱼礁表面积与混凝土体积的比例。
4分类和标记
2 JC/T2603--2021
4.1分类
4.1.1产品按单体规格分为：小型鱼礁（代号x)；中型鱼礁（代号Z)；大型鱼礁(代号D)。单体鱼礁体积不大于3（空m）为小型鱼礁；单体鱼礁体积不小于27（空m）为大型鱼礁；介于小型鱼礁和大型鱼礁之间的为中型鱼礁。 4.1.2产品按配筋类型分为A型、B型、C型：
一一A型为配置无防护层钢筋作为增强材料的混凝土鱼礁，如钢筋混凝土鱼礁；一一B型为配置有防护层钢筋的混凝土鱼礁，包括涂层钢筋混凝土鱼礁，包覆钢筋混凝土鱼礁等； C型为配置无金属筋混凝土鱼礁，包括玄武岩筋混凝土鱼礁、纤维增强复合材料筋混凝土鱼礁
植物筋混凝土鱼礁、无筋混凝土鱼礁等。
4.1.3按鱼礁建设主要目的分类：休闲型鱼礁(XX)、鱼获型鱼礁(YH)、增殖型鱼礁(ZZ)、资源保护型鱼礁(ZY)。 4.2标记
产品按下列顺序进行标记：单体规格、配筋类型、建设目的、产品生产编号和标准号。 示例：单体规格为中型、配筋类型为A型、建设目的为休闲型、产品生产编号为190408(03)的鱼礁标记为：
Z-A-XX-190408(03)-JC/T 2603
5一般要求
5.1原材料 5.1.1一般规定
鱼礁使用的水泥、骨料、掺合料、外加剂、混凝土增强材料等原材料应对水质无污染，对混凝土生态性无危害，重金属、甲醛、可释放氨、放射性物质等不超标。 5.1.2水泥 5.1.2.1 通用硅酸盐水泥应符合GB175的规定。 5.1.2.2 硫铝酸盐水泥应符合GB/T20472的规定。 5.1.2.3铝酸盐水泥应符合GB/T201的规定。 5.1.2.4其他水泥应符合相关标准的规定， 5.1.3 骨料 5.1.3.1 细骨料应符合GB/T14684的规定，海砂应符合JGJ206的规定。 5.1.3.2粗骨料应符合GB/T14685的规定，最大公称粒级不宜超过25mm。 5.1.3.3 再生细骨料应符合GB/T25176的规定。 5.1.3.4 再生粗骨料应符合GB/T25177的规定， 5.1.3.5其他骨料应符合相关标准的规定。 5.2掺合料 5.2.1粉煤灰应符合GB/T1596一2017中II级以上等级的要求，且释放氨的量不大于0.02%（质量分数）。释放氨的测试按GB18588执行。
3
