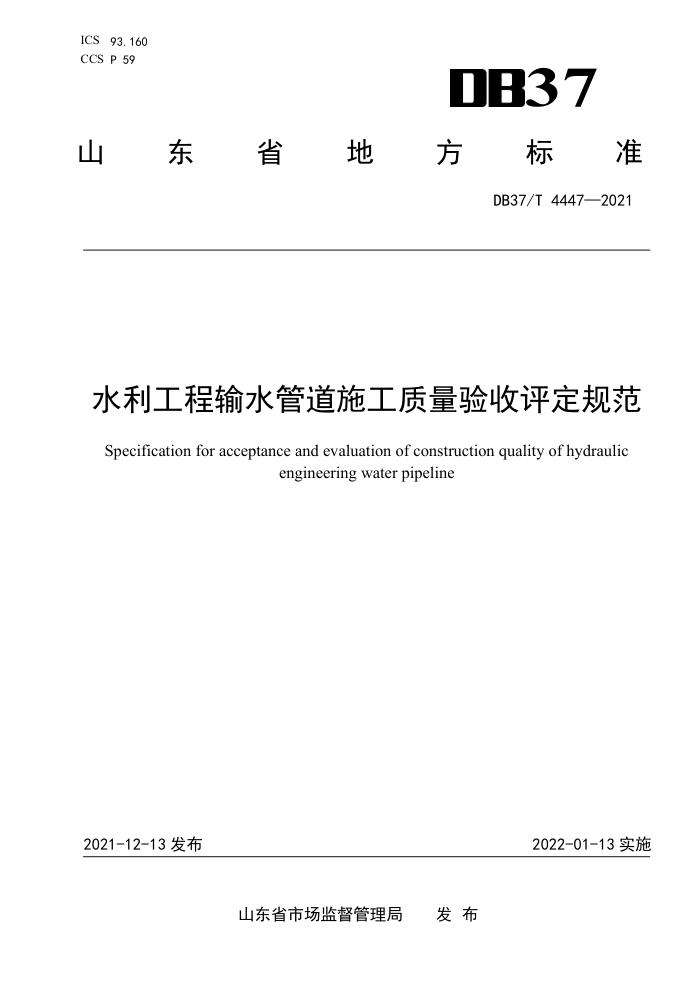

ICS 93.160 CCS P 59
DB37
山东東省東地 方标准
DB37/T4447—2021
水利工程输水管道施工质量验收评定规范
Specification for acceptance and evaluation of construction quality of hydraulic
engineering water pipeline
2021-12-13发布
2022-01-13实施
山东省市场监督管理局 发布 DB37/T4447—2021
目 次
II
前言范围
1
规范性引用文件 3 术语和定义
2
基本规定 5 工程施工质量检验与评定 5.1 一般规定 5. 2 沟槽开挖与地基处理 5.3 管道基础 5. 4 管道安装 5. 5 管道阴极保护工程 5. 6 沟槽回填 5. 7 顶管工程， 6管道功能性试验 6. 1 一般规定 6.2 压力管道的水压试验附录A（资料性） 单元工程施工质量验收评定表附录B（规范性） 水压试验，参考文献，
N
0
12 12 13 14
15 17 DB37/T 4447—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由山东省水利厅提出、归口并组织实施。
II DB37/T4447—2021
水利工程输水管道施工质量验收评定规范
1范围
本文件规定了水利工程输水管道施工的基本规定、项目划分、施工质量验收与评定等工作内容和实施程序。
本文件适用于大中型水利工程输水管道的施工质量验收评定，小型水利工程输水管道参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50268一2008给水排水管道工程施工及验收规范 SL52一2015水利水电工程施工测量规范 SL176一2007水利水电工程施工质量检验与评定规程 SL223一2008水利水电建设工程验收规程 SL631—20127 水利水电工程单元工程施工质量验收评定标准一一土石方工程 SL632—2012 2水利水电工程单元工程施工质量验收评定标准一一混凝土工程
3术语和定义
GB50268一2008界定的以及下列术语和定义适用于本文件。
3. 1
预应力钢筒混凝土管prestressedconcretecylinderpipe（PccP）在带有钢筒的混凝土管芯外侧缠绕环向预应力钢丝并制作水泥砂浆保护层而制成的管子。包括内衬
式预应力钢筒混凝土管（PCCPL）和埋置式预应力钢筒混凝土管（PCCPE）。
[来源：GB/T19685—2017，3.1.1]
3. 2
玻璃纤维增强塑料夹砂管glassfiberreinforcedplasticsmortarpipes 以玻璃纤维及其制品为增强材料，以不饱和聚酯树脂等为基体材料，以石英砂及碳酸钙等无机非金
属颗粒材料为填料，采用定长缠绕工艺、离心浇铸工艺、连续缠绕工艺方法制成的管道。简称玻璃钢夹砂管。
[来源：GB/T21238—2016，3.1]
4基本规定
4.1施工前，建设单位组织有关单位进行现场交桩，施工单位对所交桩进行复核测量，监理单位应对相关施工测量成果进行审核，确认基点坐标数据。施工测量应符合SL52一2015的有关规定，对有特定要求的管道还应遵守相应特殊规定。
1 DB37/T4447—2021
4.2工程所用的管材、管道附件、构（配）件和主要原材料等产品的品种、规格、性能应符合国家、 行业现行有关标准的规定和设计要求，进入施工现场时应进行进场验收，查验产品合格证、许可证、检验报告、发货单、进场数量及外观质量等，并按国家有关标准规定进行复验，验收合格后方可使用。 4.3质量检验、验收中使用的计量器具和检测设备，应经计量检定/校准合格后使用。承担材料和设备检测的单位，应具备相应的资质。 4.4输水管道工程完工验收前应按照第6章要求完成功能性试验， 4.5水利工程输水管道工程项目划分为单位工程、分部工程、单元工程等三级，项目划分原则遵守SL 176一2007第3章的原则，工程验收按照SL223一2008有关规定执行。
5工程施工质量检验与评定
5.1一般规定 5.1.1单元工程施工质量验收评定程序应符合SL631一2012中第3章的规定。单元工程施工质量验收评定表见附录A。 5.1.2单元工程施工质量评定分为合格和优良两个等级，其标准应符合下列规定。
a）合格等级标准：
1）主控项目全部合格； 2）一般项目中检查项目全部合格，检测项目逐项检测点的合格率均不小于80%，且不合格
点不集中分布：
3) 各项报验资料符合要求， b) 优良等级标准：
1）主控项目全部合格； 2）一般项目中检查项目全部合格，检测项目逐项检测点的合格率均不小于90%，且不合格
点不集中分布； 3）各项报验资料符合要求。
5.1.3单元工程施工质量验收评定未达到合格标准，按照SL631一2012中3.3.6的规定处理后，重新组织验收评定。 5.1.4分部工程、单位工程施工质量检验与评定应符合SL176一2007中5.1、5.2的规定。 5.2沟槽开挖与地基处理 5.2.1单元工程划分 5.2.1.1结合构筑物及自然界线，按施工长度划分，每个单元工程长度不宜大于300m。 5.2.1.2单元工程量：土方开挖量。 5.2.2沟槽开挖 5.2.2.1施工单位按照设计文件进行基准点校核、测量放样，并报送监理单位审核；原始地貌联合测量完成后，进行土方开挖。 5.2.2.2沟槽的开挖断面应符合设计和施工规范的要求，边坡平顺，槽底平整，原状地基土不应扰动。 5.2.2.3沟槽槽底挖完后，进入下一工序施工前，保证槽底不受水浸泡或受冻。 5.2.2.4不良土质地段沟槽开挖时，应采取必要的护坡和防止沟槽塌的安全技术措施；槽底土层为杂填土、腐蚀性土时，应全部挖除并按设计要求进行地基处理。
