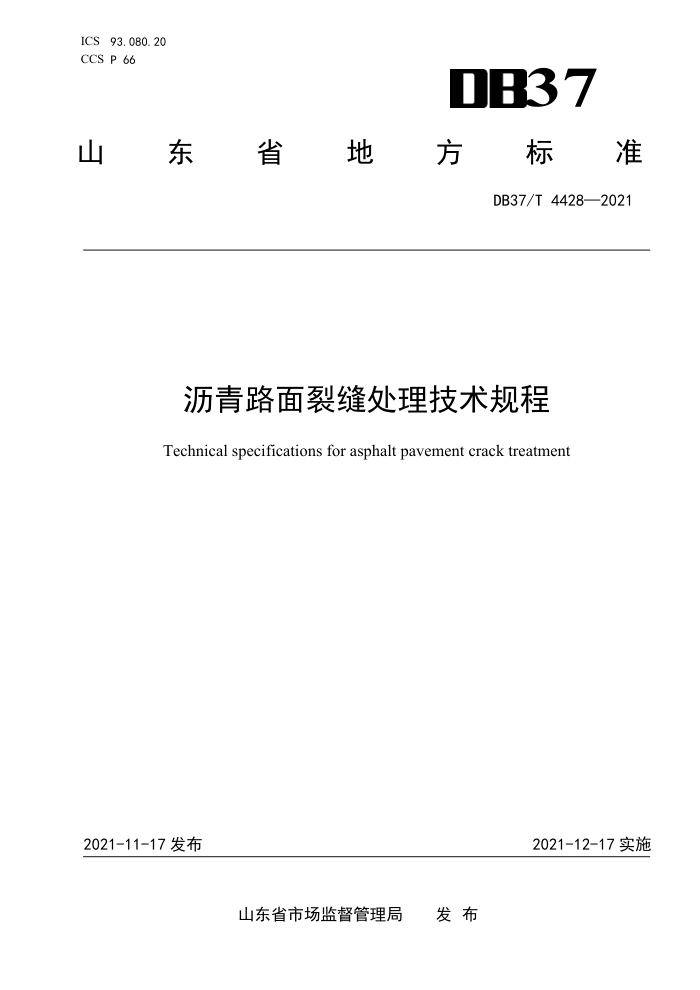

ICS 93.080.20 CCS P 66
DB37
山东省地 方标准
DB37/T4428—2021
沥青路面裂缝处理技术规程
Technical specifications for asphalt pavement crack treatment
2021-11-17 发布
2021-12-17实施
发布
山东省市场监督管理局 DB37/T4428—2021
目 次
II
前言
范围规范性引用文件术语和定义
1
2
3
4 一般规定 5裂缝调查与分类 5.1裂缝调查 5.2裂缝分类 6裂缝处理方案设计 6.1 裂缝处置策略 6.2灌缝材料技术要求 6.3 贴缝材料技术要求 6.4封缝材料要求 6.5开槽修复材料要求
Y
裂缝处治施工 7. 1 一般规定 7. 2 裂缝密封， 7. 3 开槽修复施工工艺施工质量管理与检查验收
7
C
8
8. 1 工程质量控制标准 8.2 工程质量验收标准， 9 其他附录A（规范性）裂缝调查方法 A. 1 钻芯取样调查 A.2 探地雷达检测 A. 3 沥青路面损伤状态FWD检测附录B（规范性）裂缝率计算 B. 1 裂缝率计算 B. 2 裂缝率取值附录C（规范性）粘结强度 C. 1 仪器与材料 C. 2 方法与步骤 C. 3 计算 C. 4 报告
11
12 13
13 13 14 16 16 16 17 17 1 17 18 DB37/T 4428—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由山东省交通运输厅提出、归口并组织实施。 本文件起草单位：山东省交通科学研究院、青岛市公路事业发展中心、山东省交通运输事业服务中
心、青岛市交通工程质量安全监督站、济南市交通工程质量与安全中心、中铁隆工程集团有限公司、山东省路桥集团有限公司、滕州市交通运输局、山东卓洋机电科技有限公司。
本文件主要起草人：付建村、马士杰、王秀芬、姜斌、黄炜、韦金城、吴净洁、杨飞、李浩山、解
瑄本、刘方韬、贾玉、刘士林、韩英、赵海生、王治国、姜彦彦、王继海、张婷婷、迟作强、姚爱超、 张兆杰、王媛媛、耿雁彬。
II DB37/T4428—2021
沥青路面裂缝处理技术规程
1范围
本文件规定了沥青路面裂缝调查、评价、处理方案设计、施工、质量管理与检查验收等要求。 本文件适用于各等级公路沥青路面养护维修的路面裂缝处治。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 13657 7双酚A型环氧树脂 JT/T 740 ）路面加热型密封胶 JT/T 969 路面裂缝贴缝胶 JT/T 970 沥青路面有机硅密封胶 JTG 5142 公路沥青路面养护技术规范 JTG5210 公路技术状况评定标准 JTG E20 公路工程沥青及沥青混合料试验规程 JTG 3450 公路路基路面现场测试规程 JTG F40 公路沥青路面施工技术规范 JTG H10 公路养护技术规范 JTG H30 公路养护安全作业规程 ASTM D-70 ）半固态沥青材料的比重和密度的试验方法（StandardTestMethodforSpecific
Gravity and Density of Semi-Solid Asphalt Binder (Pycnometer Method))
ASTM D-402 2稀释沥青产品蒸馏的标准试验方法（StandardTestMethodforDistillationof Cutback Asphalt)
：术语和定义
3
下列术语和定义适用于本文件。
3. 1
横向裂缝 transversecrack 路面上与行车方向基本垂直的裂缝注：其中轻度裂缝宽度小于或等于3mm，重度裂缝宽度大于3mm。
3. 2
纵向裂缝 longitudinal crack 路面上与行车方向基本平行的裂缝，注：其中轻度裂缝宽度小于或等于3mm，重度裂缝宽度大于3mm。
3. 3
块状裂缝 massivecrack
1 DB37/T4428—2021
将路面分割成块状的纵横交错的裂缝，注：其中轻度裂缝块度大于1.0m，平均裂缝宽度在1mm～2mm之间；重度主要裂缝块度在0.5m～1.0m之间，平均裂
缝宽度大于或等于2mm。
3. 4
龟裂 mapcracking 形成网状交叉的裂缝。 注：轻度主要裂缝块度在0.2m～0.5m之间，平均裂缝宽度小于或等于2mm；中度主要裂缝块度小于0.2m，平均裂
缝宽度在2mm～5mm之间：重度主要裂缝块度小于0.2m，平均裂缝宽度大于5mml
3.5
反射裂缝 reflectioncrack 基层材料位移产生的拉应力超过沥青层的抗拉强度时引起的面层开裂。
3. 6
温度裂缝 temperaturecrack 沥青面层因温度变化产生的裂缝，注：包括低温收缩裂缝和温度疲劳裂缝，
3.7
荷载裂缝 unloadedcrack 行车荷载作用产生的结构性破坏裂缝。 注：在车轮荷载的作用下，当路面结构层底部产生的拉应力大于其材料的抗拉强度时产生的开裂
3.8
封缝 cracksealing 在路面裂缝表面喷洒或涂刷专用材料，实现密封目的的裂缝修补技术。
3. 9
逢sealing
灌缝
向路面裂缝中灌入裂缝填补专用材料的裂缝修补技术。 注：分为开槽灌缝与不开槽灌缝。
3.10
贴缝 bandsealing 对裂缝表面作简单清理后（不开槽），在裂缝表面粘贴贴缝胶（带）的裂缝修补技术。
3.11
沥青胶砂 asphaltsand 公称最大粒径为4.75mm的连续型密级配、悬浮-密实结构，采用高粘弹改性沥青为胶结料的密水型
沥青混合料。 3.12
密封胶sealant 用于沥青路面裂缝修补和水泥路面填缝用的一类封缝材料，也称为灌缝胶
3.13
贴缝胶 sealband 用于沥青路面裂缝或水泥路面接缝的修补，以聚合物改性沥青，或聚合物改性沥青和胎基布为主要
原料的一类材料。又称贴缝带、压缝带等。 3.14
V型开槽修复 slottingrepair
