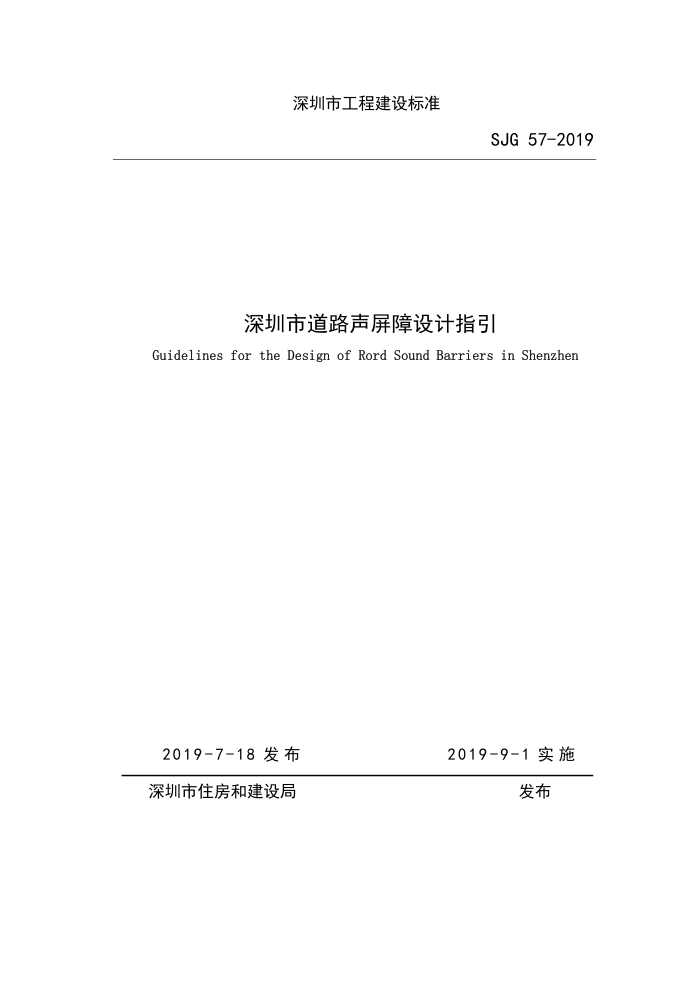

深圳市工程建设标准
SJG57-2019
深圳市道路声屏障设计指引
Guidelines for the Design of Rord Sound Barriers in Shenzhen
2019-7-18发布
2019-9-1实施
发布
深圳市住房和建设局 前言
为规范深圳地区道路声屏障建设，在现有技术的前提下，对声屏障进行归纳并分类设计，规范道路声屏障的结构性能、技术性能和结构景观协调性能要求，保障声屏障设施的协调美观、安全可靠和环境噪声治理效果，以达到噪声治理与环境相协调的目的制定本指引。
编制组经广泛调查研究，认真总结国内外科研成果和大量实践经验，参考国内外相关规范，并在广泛征求意见的基础上，制定本指引。
本指引适用于本市道路上不同结构形式的声屏障。本市道路声屏障的结构性能、技术性能和结构景观协调性要求，除应符合本指引外，还应符合国家和深圳市现行有关标准的规定。
本指引由深圳市交通运输局提出并业务归口，深圳市住房和建设局发布，由中交第一公路勘察设计研究院有限公司负责技术内容的解释。请各单位在执行过程中，将发现的问题和意见及时函告深圳市交通运输局（地址：深圳市福由区行子林公路主枢纽管理控制中心邮政编码：518040）。
本标准主编单位：中交第一公路勘察设计研究院有限公司本标准参编单位： 西安中交万向科技股份有限公司
西藏中驰集团股份有限公司深圳洛赛声学技术有限公司
本标准主要起草人员：王侃王学坤何涛符振宇刘韬李星
盛萍彭翰泽赵小宇曹怡姗张辉罗伦楷黄飞
本标准主要审核人员：罗泽红吕师袁兴无李向东刘小生喻本德
侯茜茜
本标准业务归口单位主要指导人员：何政军孔祥岁 目 录
1 总则 2．术语、定义和符号
4
3．名词解释 4.．声屏障分类. 5．一般规定.. 6．技术要求.. 7. 试验方法 8. 检验规则. 9. 标志、包装、运输及储存.. 10. 维护保养附录A （规范性附录） 屏体防坠落装置. 附录B （规范性附录） 检修盒结构设计附录 C （规范性附录） 雨水导流板附录D （资料性附录） 声学设计的主要步骤. 附录E 规范性引用文件
.12 .17 20
.21
2
24 .25
27 .28 29 32 1.总则
1.1为规范深圳市声屏障设计，提高声屏障耐久性和景观设计水平，特编制本指引。
1.2本指引适用于深圳市范围内新建、改（扩）建道路上设置的声屏障。 1.3设计声屏障时应进行景观设计，充分考虑声屏障与道路及周边环境景观
的协调性。
1.4设计声屏障时应充分考虑声屏障各构件的耐久性。 1.5为保证道路功能与安全性，减噪措施优先采用低噪音路面、生态隔离带、
隔声窗等结构形式，原则上不建议采用全封闭类型声屏障，当项目环境影响评价报告中要求采用全封闭型声屏障时，可采用直立式声屏障加装隔声窗的组合形式代替全封闭类型声屏障。
1.6本指引未规定的的相关内容，应符合深圳区域及国家现行有关标准的规
定。
1 2.术语、定义和符号
2.1术语和定义 HJ/T90界定的以及下列术语和定义适用于本指引。 2.1.1道路road 本指引中的道路是指各等级公路和城市道路 2.1.2声屏障noise barriers 一种专门设计的立于噪声源和受声点之间的声学障板，它通常是针对某一特
定声源和特定保护位置（或区域）设计的。
2.1.3吸声屏体sound-absorbingbarrierelement 由吸声材料组成的，具有吸声效果的声屏障组件。 2.1.4隔声屏体noisebarrierelement 由隔声材料组成的，具有隔声效果的声屏障组件。 2.1.5通透隔声屏体transparentnoisebarrierelement 由隔声材料组成的，具有隔声效果的通透声屏障组件。 2.1.6热浸镀锌hot-dipgalvanizing 将经过前处理的钢制件浸入熔融的锌液中，在其表面形成锌镀层的工艺过程
和方法。
2.1.7镀锌后涂塑plastic coated aftergalvanizing 对镀锌构件表面再进行非金属涂装，在其表面形成涂层。 2.1.8景观 scenery 以人为观察主体，对于环境中自然或人为之景观的感受认识所形成的意象。
包括三要素为景观主体、景观客体、相互关系。
2.1.9单元式cell-based 将声屏障以某一固定值结构形式分割成标准规格的若干部分。 2.1.10软表面softsurface 声屏障结构表面采用的植被等其他软性材料的统称。 2.1.11半封闭结构half-closedstructure 道路或桥梁外侧（一侧）护栏处声屏障覆盖面积超过一个车道的结构形式。 2.1.12全封闭结构closedstructure
