ICS 91.060.50 P 32
GB

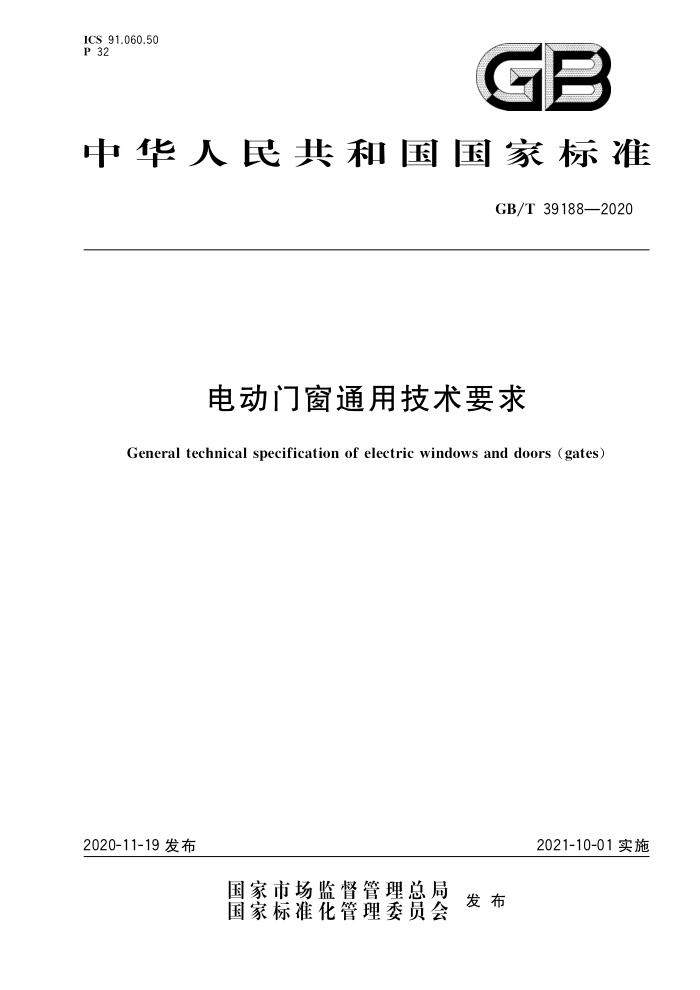

中华人民共和国国家标准
GB/T39188—2020
电动门窗通用技术要求
General technical specification of electric windows and doors (gates)
2021-10-01实施
2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 39188—2020
目 次
前言
III
范围规范性引用文件术语和定义分类、规格和标记
2
3 4
1
5 一般要求
技术要求试验方法…· 性能分类及选用·
6
7
13
8
16 17 20
附录A（资料性附录） 电动门窗相关产品标准和常用材料标准附录B（资料性附录） 电动门常见危险部位示意 GB/T 39188—2020
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中华人民共和国住房和城乡建设部提出本标准由全国建筑幕墙门窗标准化技术委员会（SAC/TC448)归口。 本标准起草单位：中国建筑金属结构协会、中国建筑科学研究院有限公司、红门智能科技股份有限
公司、江西百胜智能科技股份有限公司、湖南湘联节能科技股份有限公司、北京建筑材料检验研究院有限公司、福建安麟智能科技股份有限公司、浙江先锋机械股份有限公司、许昌施普雷特节能科技有限公司、佛山市南海鼎新机电设备科技有限公司、长春阔尔科技股份有限公司、广东坚朗五金制品股份有限公司、青岛拉斐特智能装备科技有限公司、昆明海顿自动门业有限公司、霍曼（天津）门业有限公司、无锡旭峰门业制造有限公司、浙江久易电子科技有限公司、佛山市自动门行业协会、无锡市苏可自动门制造有限公司、天津海瑞德自动化设备有限公司、佛山市晶源门控有限公司、江苏德普尔门控科技有限公司、 大昶门控科技（上海）股份有限公司、无锡林特门业科技有限公司、海达门控有限公司、沈阳宝通门业有限公司、亚萨合莱国强（山东)五金科技有限公司、山东锐泽自动化科技股份有限公司、宁波欧尼克科技有限公司、深圳市易雷特科技有限公司、江苏赛迪乐节能科技有限公司。
本标准主要起草人：潘冠军、林夕范、戴建国、刘会涛、余家红、林郁、孙剑、白静国、欧阳晖、陈波、 杨杰、霍志文、刘建宏、杜方明、王旭东、王顺府、杨光旭、陈金华、毛小明、陈标明、苏可、王海、温卓龙、 程跃飞、夏新国、王俭俭、贾春林、杨国元、徐忠、张海峰、周国青、李荔、范晓祥
I GB/T39188—2020
电动门窗通用技术要求
1范围
本标准规定了电动门窗的分类、规格和标记、一般要求、技术要求、试验方法、性能分类及选用。 本标准适用于工业与民用建筑使用的电动门和电动窗，
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T755旋转电机定额和性能 GB2894 安全标志及其使用导则 GB/T3785（所有部分）电声学声级计 GB/T 3797 电气控制设备 GB/T 4208 外壳防护等级（IP代码） GB 4706.1 家用和类似用途电器的安全第1部分：通用要求 GB 4706.98 家用和类似用途电器的安全闸门、房门和窗的驱动装置的特殊要求 GB/T 5171.1 小功率电动机第1部分：通用技术条件 GB/T 5226.1 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 5823 建筑门窗术语 GB/T 5824 建筑门窗洞口尺寸系列 GB/T 6461 金属基体上金属和其他无机覆盖层 经腐蚀试验后的试样和试件的评级 GB/T 7106 建筑外门窗气密、水密、抗风压性能检测方法 GB/T 8478 铝合金门窗 GB/T 8484 建筑外门窗保温性能检测方法 GB/T 8485 建筑门窗空气声隔声性能分级及检测方法 GB/T 10125 人造气氛腐蚀试验盐雾试验 GB/T 12350 小功率电动机的安全要求 GB/T 14155 整槿门软重物体撞击试验 GB/T 16917.1 家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO） 第1部分：一
般规则
GB/T 17454.2 机械安全压敏保护装置第2部分：压敏边和压敏棒的设计和试验通则 GB/T 19436.1 机械电气安全电敏保护设备第1部分：一般要求和试验 GB/T24343—2 2009 工业机械电气设备绝缘电阻试验规范 GB/T 29907 建筑幕墙动态风压作用下水密性能检测方法 GB/T 30591 建筑门窗洞口尺寸协调要求 GB/T 31433 建筑幕墙、门窗通用技术条件 GB/T34616—2017 人行自动门通用技术要求 GB50017—2017 钢结构设计标准
1 GB/T39188—2020
GB50057—2010 建筑物防雷设计规范 JG/T 227 车库门电动开门机 JG/T305—2011人行自动门安全要求 JG/T 310 人行自动门用传感器 JG/T 325 工业滑升门开门机 JG/T 374 建筑用开窗机 JG/T 411 电动卷门开门机 JG/T 412 建筑遮阳产品耐雪荷载性能检测方法 JG/T 462 平开门和推拉门电动开门机
3术语和定义
GB/T5823界定的以及下列术语和定义适用于本文件。
3.1
电动门 electric doors (gates) 用于散开或隔断固定区域供人或车等通行的建筑洞口或通道出入口，按键操作或信号触发，由电力
驱动活动扇启闭的门系统或设备的总称。
注：通常包括门体、启闭装置、安全保护装置以及其他配件等，
3.2
电动窗 electric windows 由电力驱动活动扇启闭的窗系统的总称。 注：通常包括窗体、启闭装置及其他配件等。
3.3
场院门 gates 用于建筑物内外场所、庭院出入口的门或设备。门体非封闭或未与建筑物本体贴合连接，开启或关
闭时都处于透风、透气状态，不具备水密、气密等物理性能。 3.4
电动栏杆（机）exitbarrierelectricgates 转动轴位于设备一端或一角，单杆或多杆组合的门体（杆件）绕轴上下往复旋转起落的电动场院门。
上扬角度通常为90°。 3.5
主危险区域 maindangerousarea 电动门运行区间可能造成碰撞、挤压伤害的空间区域，为距离地面高度2.5m以下，活动扇运行前
方500mm以内的运行区域。
4分类、规格和标记
4.1分类 4.1.1电动门 4.1.1.1按用途
电动门按用途分类及代号见表1。
2
