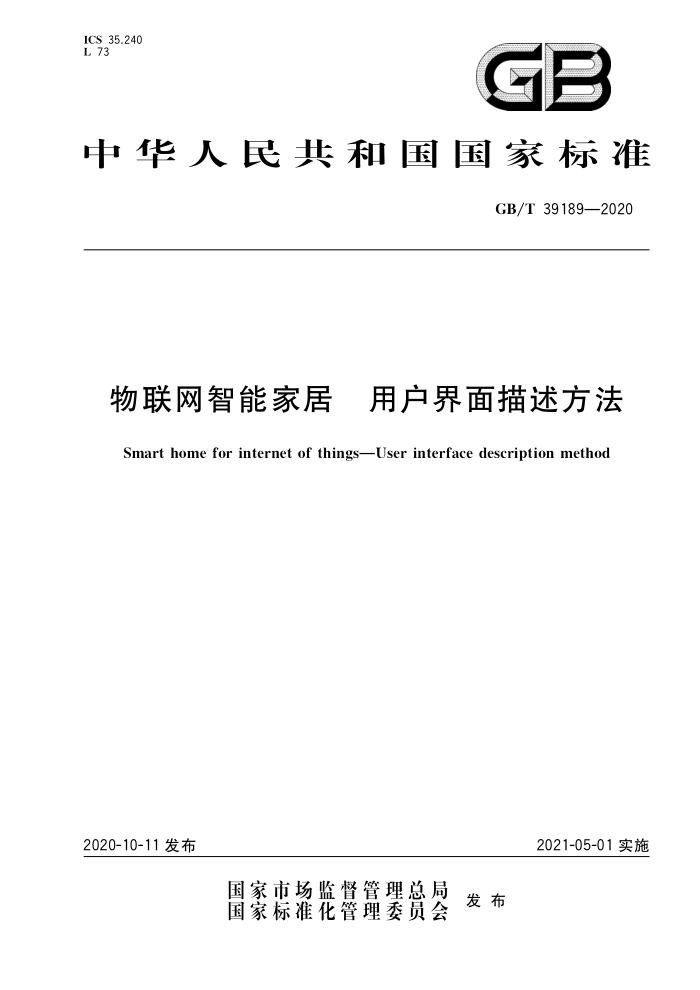

ICS 35.240 L 73
GB
中华人民共和国国家标准
GB/T39189—2020
物联网智能家居 用户界面描述方法
Smart home for internet of thingsUser interface description method
2020-10-11发布
2021-05-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T39189—2020
目 次
前言
III
范围规范性引用文件术语和定义缩略语
1
2
3
N
5 用户交互模型
设备数据数据服务
6 7 8 用户界面
附录A（资料性附录） 用户界面调用服务示例附录B（资料性附录） 用户界面交互示例参考文献 GB/T 39189—2020
前言
本标准按照GB/T1.12009给出的规则起草本标准由中华人民共和国住房和城乡建设部提出本标准由全国智能建筑及居住区数字化标准化技术委员会（SAC/TC426)归口。 本标准起草单位：中关村乐家智慧居住区产业技术联盟、万科思自控信息（中国）有限公司、厦门
ABB振威电器设备有限公司、绿建智慧科技（北京)有限公司、辽宁宜居尚雅科技有限公司、中外建设信息有限责任公司、天津艾尼特智能科技有限公司、广州智慧家庭技术标准促进中心、中山大学、重庆邮电大学、杭州海康威视数字技术股份有限公司、贵州天控自动化信息工程有限公司、广东瑞德智能科技股份有限公司、广州星海传媒有限公司、广州视声智能科技有限公司、北京智慧通联科技有限公司、成都清轻信息技术有限公司、成都思唯奇科技有限公司、成都博盛信息技术有限公司。
本标准主要起草人：王斌、谢后贤、王钢、张永刚、程卫东、薛志波、洪佳雄、付伟、徐小凤、邱琦、 邢树志、赵建斗、王召福、周凡、林格、司兵、黎玉成、居文军、付蔚、钱晓东、李黔蜀、汪壮雄、卢仲宇、陈任、 沈燕。
II GB/T39189—2020
物联网智能家居用户界面描述方法
1范围
本标准规定了物联网智能家居系统中用户交互模型、设备数据、数据服务、用户界面等要求本标准适用于物联网智能家居的用户界面设计、实现、应用等，
规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2312信息交换用汉字编码字符集基本集 GB/T18793信息技术可扩展置标语言（XML)1.0 GB/T35134物联网智能家居设备描述方法 GB/T35143物联网智能家居数据和设备编码 ISO/IEC15445信息技术文件描述和处理语言超文本标记语言（HTML)[Informationtech
nology—Document description and processing languages—Hypertextmarkup language(HTML)』
3术语和定义
下列术语和定义适用于本文件。
3.1
物联网智能家居 smarthomeforinternetof things 基于住宅的互联网应用平台，融合建筑、网络通信、智能家居设备、服务平台，集系统、服务、管理为
一体的高效、舒适、安全、便利、环保的居住环境。 3.2
智能家居设备 smarthome device 具有网络通信功能，可自描述、发布并能与其他节点进行交互操作的家居设备。 ［GB/T34043—2017,定义3.2］
3.3
智能家居系统 systemof smarthome 由智能家居设备通过某种网络通信协议，相互联结成为可交互控制管理的智能家居网络 [GB/T34043—2017,定义3.3]］
3.4
用户界面 userinterface 人与设备进行信息交换的媒介。
3.5
页面元素 pageelement 组成用户界面的最小实现单元。
1 GB/T 39189—2020
4缩略语
下列缩略语适用于本文件。 SDK：软件开发工具包（SoftwareDevelopmentKit）
用户交互模型
5
用户交互模型把智能家居设备（以下简称设备实体抽象成具体的服务，用户界面是对智能家居服务的展现，如图1所示，并应符合下列要求：
设备层：每个设备实体包含若于个具体服务；服务层：对智能家居设备实体进行建模，为应用层提供服务；
一应用层：用户界面展现，提供智能家居系统设备相关的信息与服务
应用服务设备
用户界面
服务抽象与管理
智能家居设备
图1 用户交互模型
6设备数据
6.1 静态数据
设备静态数据描述应符合GB/T35134的要求。 6.2 动态数据
设备动态数据描述应符合GB/T35143的要求。
7数据服务
5Z10
7.1 控制服务
通过用户界面可改变设备的数据。改变数据的方法参见附录A。
7.2 事件服务
用户界面应能够反映相关设备的数据变化，提供相对应的服务
8 用户界面
8.1 结构
用户界面具有浏览器网页和基于WebService的用户应用程序（APP)两种方式
2
