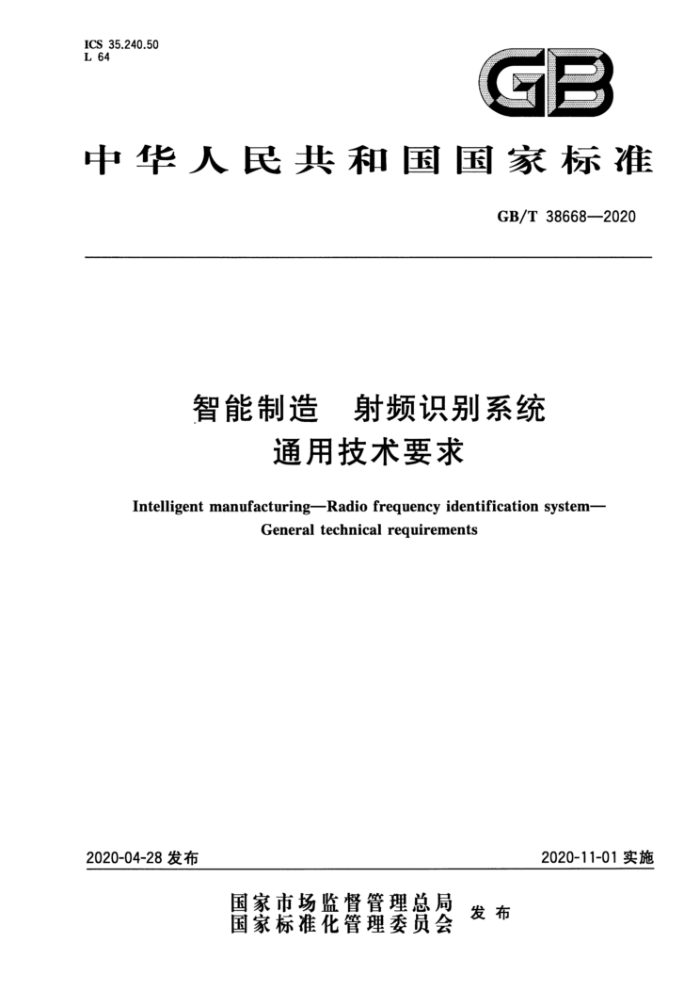

ICS 35.240.50 L 64
GB
中华人民共和国国家标准
GB/T38668—2020
智能制造 射频识别系统
通用技术要求
IntelligentmanufacturingRadiofrequencyidentification system-
Generaltechnicalrequirements
2020-04-28发布
2020-11-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T38668—2020
目 次
前言 1 范围 2 规范性引用文件
m
术语和定义 4 缩略语 5 系统组成
3
2
RFID系统通用要求
6 GB/T38668—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国信息技术标准化技术委员会（SAC/TC28)归口。 本标准起草单位：中国电子技术标准化研究院、上海天臣射频技术有限公司、广东中科臻恒信息技
术有限公司、高新兴智联科技有限公司、西安航天自动化股份有限公司、睿芯联科（北京）电子科技有限公司、深圳创维-RGB电子有限公司、北京智芯微电子科技有限公司、深圳市正业玖坤信息技术有限公司、红天智能科技（天津)有限公司、上海复旦微电子集团股份有限公司、广州中国科学院沈阳自动化研究所分所、北京中科国技信息系统有限公司、重庆联标信息技术有限公司。
本标准主要起草人：耿力、宋继伟、王立、周立雄、王军、王金龙、陈万尧、张亚军、张建锋、吴伟、付青琴、 刘佳、张璋、陈德华、庞克学、志刚、杨敬锋、李哲、陈柯。
Ⅲ GB/T38668—2020
智能制造射频识别系统
通用技术要求
1范围
本标准规定了面向智能制造的射频识别系统的组成以及RFID标签、读写器和中间件通用技术要
求等。
本标准适用于面向智能制造的射频识别系统的设计、开发和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6107一2000使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口 GB/T29261.3一2012信息技术自动识别和数据采集技术词汇第3部分：射频识别 GB/T29266—2012射频识别13.56MHz标签基本电特性 GB/T29768—2013信息技术射频识别800/900MHz空中接口协议 GB/T32830.3—2016 5装备制造业制造过程射频识别第3部分：系统应用接口规范 GB/T33848.3—2017信息技术射频识别第3部分：13.56MHz的空中接口通信参数 GB/T34047-2017制造过程物联信息集成中间件平台参考体系 GB/T34996—2017 800/900MHz射频识别读/写设备规范 GB/T36365—2018 信息技术射频识别800/900MHz无源标签通用规范 GB/T38670-2020 智能制造射频识别系统标签数据格式
3术语和定义
GB/T29261.3一2012界定的以及下列术语和定义适用于本文件。
3.1
智能制造intelligentmanufacturing 基于新一代信息通信技术与先进制造技术深度融合，贯穿于设计、生产、管理、服务等制造活动的各
个环节，具有自感知、自学习、自决策、自执行、自适应等功能的新型生产方式。 3.2
射频标签radiofrequencytag；RFtag 标签tag 用于物体或物品标识、具有信息存储机制的、能接收读写器的电磁场调制信号并返回响应信号的数
据载体。
1 GB/T38668——2020
4缩略语
下列缩略语适用于本文件。 HF：高频(highfrequency) PLC：可编程逻辑控制器（programmablelogiccontroller） RFID：射频识别（radiofrequencyidentification） SCADA：监视控制与数据采集系统（supervisorycontrolanddataacquisition） UHF：超高频（ultrahighfrequency)
5系统组成
面向智能制造的射频识别系统主要由RFID标签和数据采集单元组成，数据采集单元包括RFID 读写器和中间件，如图1所示。
外部应用系统
中间件
数据采集
外部控制系统
RFID读写器 单元
RFID标签
RFID标签
图1面向智能制造的射频识别系统组成框图
其中： a） RFID标签用于标识智能制造涉及的相关生产要素，如：人员、在制品、原材料、成品、盛具、辅
具、设备和空间位置等； b) 数据采集单元包括RFID读写器和中间件，读写器用于采集标签的数据，中间件用于驱动读写
器进行数据采集、提取、过滤、协议转换，随后将相关数据上传到外部应用系统； c) 外部应用系统包括与智能制造相关的各类业务系统，如人员管理系统、生产管理系统、资产管
理系统、仓储管理系统等，接收RFID系统等数据采集系统上传的数据，并进行数据存储管理和数据访问服务；
d）外部控制系统包括PLC和SCADA等，通过数据采集单元传递的数据控制其他外部设备。
6RFID系统通用要求
6.1 1总体要求
面向智能制造的RFID系统总体要求如下：
2 GB/T38668—2020
应具有生产数据的自动和实时采集能力；
a)
b) 应具有生产现场物料配送信息的及时和准确采集能力； c) 应关联并唯一识别智能制造涉及的主要生产要素； d) 应具有生产过程质量监控和跟踪能力； e) 应具有实时处理数据的功能； f) 应具有数据存储、分析、管理功能； g) 安装位置应考虑数据采集的准确性、稳定性以及维护的方便性； h)J 应支持多读写器协同工作； i) 应具有安全机制。
6.2RFID标签
RFID标签的要求如下： a) 应标识主要生产要素，包括但不限于人员、在制品、原材料、成品、盛具、辅具、设备和空间位
置等； b) 可存储多项信息，应存储所标识对象的唯一标识符，并与外部应用系统中的相关数据进行
关联； c) 用户区应具有数据存储、数据写入、数据读取的功能，存储数据的格式应符合GB/T38670一2020
的要求； d) 根据应用场景的需求，可实现与传感器的集成； e) 应对应用场景内的金属环境和电磁干扰等有较强的抗干扰性； f) 安装方式应牢固，安装位置不能影响生产制造活动； g) 根据不同智能制造应用场景可选择使用HF标签或UHF标签，HF标签的空中接口协议应符
合GB/T33848.3—2017的要求，电特性应符合GB/T29266—2012的要求；UHF标签的空中接口协议宜符合GB/T29768—2013的要求，其他性能应符合GB/T36365—2018的要求，
6.3RFID读写器
RFID读写器的要求如下： a) 应具有正常清点、读取和/或改写标签数据等功能： b) 存储器的存储能力和数据保存时间应在产品说明中标明； c) 应具有离线工作能力； d) 应具有工业现场总线接入功能； e) 应具备根据设定的过滤条件对所读取的标签数据进行过滤、筛选穴余信息的功能； f) 应具有与中间件通信的功能，具备向中间件上传识读信息、统计信息、故障信息；接收中间件配
置管理信息的功能； g) 应具有信息查询、参数配置、设备指令、读写命令以及状态报告等接口功能；在参数配置中，能
够对读写设备的空中接口参数、网络通信参数等信息进行配置管理；在故障告警中能够定期检测自身故障并上报中间件；
h）可采用串行通信接口与PLC连接，并应符合GB/T6107一2000的相关规定，如使用其他通信
接口时，该接口应符合相关标准的规定；
i）根据不同智能制造应用场景可选择使用HF读写器或UHF读写器，HF读写器的空中接口协议
3 GB/T38668—2020
应符合GB/T33848.3—2017的要求；UHF读写器的空中接口协议宜符合GB/T29768—2013 的要求，其他性能应符合GB/T34996一2017的要求。
6.4 4中间件
RFID中间件的要求如下： a) 应具有同外部应用系统实时交互的功能； b) 应能实现基本操作请求，如连接、读取、写入、过滤、查询等； c) 应对读写器空中接口参数、网络通信参数等信息进行配置管理； d) 应具有连接多个读写器的功能； e) 与读写器的接口应符合GB/T32830.3一2016的要求； f) 与外部应用系统的接口应符合GB/T34047一2017的要求。
4
