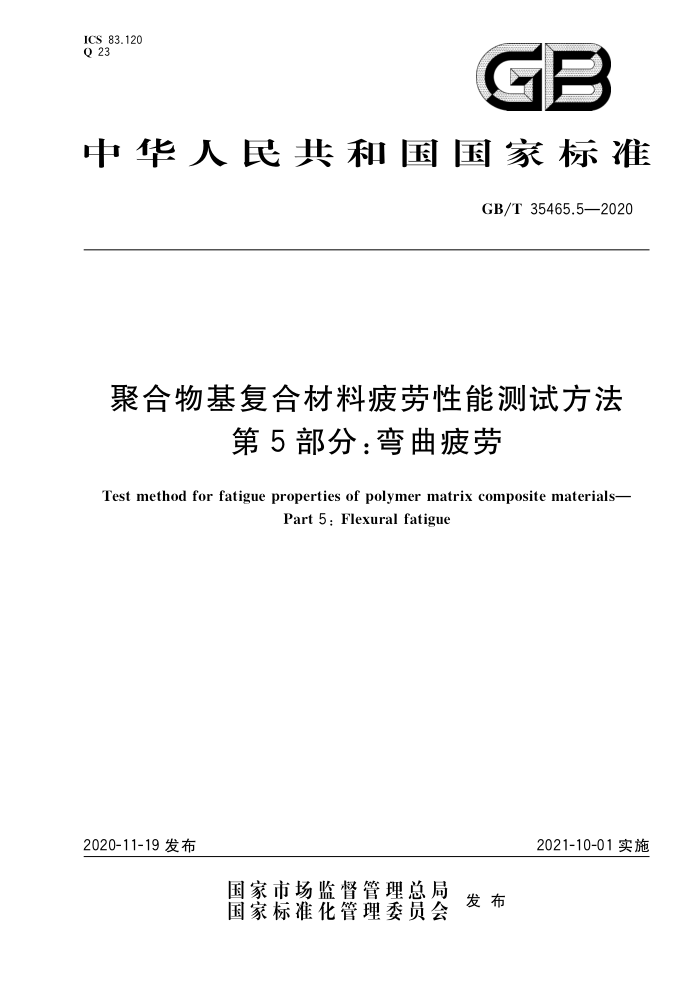

ICS 83.120 Q 23
GB
中华人民共和国国家标准
GB/T35465.5—2020
聚合物基复合材料疲劳性能测试方法
第5部分：弯曲疲劳
Test method for fatigue properties of polymer matrix composite materials-
Part 5: Flexural fatigue
2021-10-01实施
2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T35465.5—2020
前言
GB/T35465《聚合物基复合材料疲劳性能测试方法》分为6个部分：
第1部分：通则；一第2部分：线性或线性化应力寿命（S-N)和应变寿命（ε-N)疲劳数据的统计分析；
第3部分：拉-拉疲劳；第4部分：拉-压和压-压疲劳；
—第5部分：弯曲疲劳；
第6部分：胶粘剂拉伸剪切疲劳。 本部分为GB/T35465的第5部分本部分按照GB/T1.1一2009给出的规则起草本部分由中国建筑材料联合会提出。 本部分由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本部分起草单位：北京玻璃钢研究设计院有限公司、明阳智慧能源集团股份公司、中材科技风电叶
520
片股份有限公司、泰山玻璃纤维有限公司、上纬新材料科技股份有限公司、巨石集团有限公司、浙江恒石纤维基业有限公司、重庆国际复合材料股份有限公司、上海玻璃钢研究院有限公司、上海康达化工新材料集团股份有限公司、武汉理工大学、山东非金属材料研究所
本部分主要起草人：王贞、周信伟、王冬生、高克强、王艳丽、刘洪刚、刘利锋、崔峰波、胡红梅、 孟祥艳、季永晶。
1 GB/T35465.5—2020
聚合物基复合材料疲劳性能测试方法
第5部分：弯曲疲劳
1范围
GB/T35465的本部分规定了聚合物基复合材料弯曲疲劳性能测试方法的术语和定义、原理、试验设备、试样、状态调节和试验环境、试验步骤、试验结果及数据处理和试验报告。
本部分适用于聚合物基复合材料在恒定振幅和恒定频率循环加载条件下的弯曲疲劳性能试验
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T35465.1聚合物基复合材料疲劳性能测试方法第1部分：通则 GB/T35465.2聚合物基复合材料疲劳性能测试方法第2部分：线性或线性化应力寿命（S-N）
和应变寿命（e-N)疲劳数据的统计分析
ISO14125纤维增强塑料复合材料 4弯曲性能的测定（Fibre-reinforcedplastic composites一De termination of flexural properties)
术语和定义
3
ISO14125和GB/T35465.1界定的以及下列术语和定义适用于本文件。
3.1
弯曲疲劳 Fflexuralfatigue 在交变弯曲应力或应变作用下的疲劳
4原理
在不同的弯曲应力或应变水平下，以恒定的应力或应变振幅、应力比或应变比和频率对试样施加交
变应力或应变，持续至试样失效，对试验结果进行分析处理，绘制应力寿命（S-N)或应变寿命（ε-N）曲线。
5试验设备
5.1试验机 5.1.1试验设备应符合GB/T35465.1的规定。 5.1.2尺寸测量工具应精确至0.01mm。 5.2 2弯曲试验装置
加载方法分为三点弯曲法和四点弯曲法。三点弯曲法加载示意图见图1，四点弯曲法加载示意图
1 GB/T 35465.5—2020
见图2，推荐压头和支座的硬度为HRC（40～45），R为5mm士0.2mm。
P
L
说明： L试验跨距； R—一加载头和支座半径； h 试样厚度；
试样长度。
图 1 三点弯曲法加载示意图
P/2
P/2
R
L'
I
说明： L L'" 压头跨距，L"=1/3L；
试验跨距；
-
加载头和支座半径；试样厚度；试样长度。
R h
图2四点弯曲法加载示意图
2 GB/T35465.5—2020
6试样
6.1试样形状和尺寸
试样的形状见图3。试样宽度和长度要求见表1。
说明：
一试样长度；试样宽度；一试样厚度。
b
-
h
图3 3弯曲疲劳试样形状
表1 试样的宽度和长度要求
单位为毫米
厚度h 1 宽度6 15±0.5 30±0.5 50±0.5 80±0.5
最小长度Im
L +20
6.2 试样制备和试样数量 6.2.1试样使用机械加工法制备，制备要求应符合GB/T35465.1的规定 6.2.2试样数量应符合GB/T35465.1的规定，推荐静态试验为5根有效试样，疲劳试验至少12根有效试样。
状态调节和试验环境
/
试样的状态调节和试验应在标准试验室环境条件下进行，标准环境条件为温度23℃土2℃，相对
湿度50%士10%状态调节时间至少为24h。
8 试验步骤
8.1 对试样进行外观检查，有缺陷、不符合尺寸或制备要求的试样，应予作废。 8.2 将合格试样编号、划线，测量试样中间的1/3跨距任意三点的宽度和厚度，取算术平均值。 8.3 试样的静态弯曲强度、弯曲弹性模量、失效应变按ISO14125进行测定。 8.4 按试验要求选择波形和试验频率。试验波形一般为正弦波，试验频率推荐1Hz～25Hz。 8.5 按试验目的确定应力比或应变比。推荐应力或应变比为10。
3
