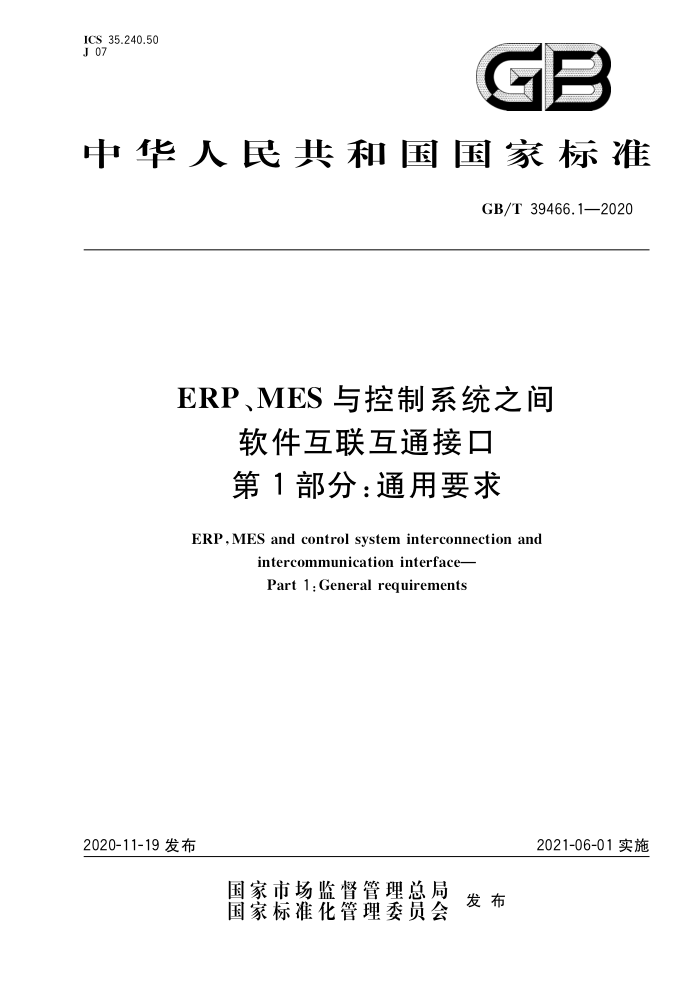

ICS35.240.50 J 07
GB
中华人民共和国国家标准
GB/T39466.1—2020
ERP、MES 与控制系统之间
软件互联互通接口第1部分：通用要求
ERP,MES and control system interconnection and
intercommunicationinterface- Part 1 :General requirements
2020-11-19发布
2021-06-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 39466.1—2020
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
缩略语参考架构 5.1 要素 5.2 接口参考模型 5.3 公共信息模型 5.4 组件接口规范 5.5 互联互通集成架构接口参考模型
4 5
/
1
/
6
公共信息模型 7.1 原则 7.2 专规模型组件接口规范信息交换的要求 9.1 原则· 9.2 信息交换结构模型 9.3 信息交换方式 9.4 消息命名规则 9.5 消息错误类型附录A（资料性附录）离散型制造接口参考模型描述· 附录B（资料性附录）流程型制造接口参考模型描述
7
8
10
C
12 15 15
16 23 GB/T39466.1—2020
前言
GB/T39466《ERP、MES与控制系统之间软件互联互通接口》分为3个部分
?
第1部分：通用要求；一第2部分：信息交换；
第3部分：测试要求本部分为GB/T39466的第1部分本部分按照GB/T1.1一2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本部分由中国机械工业联合会提出，本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159）归口。 本部分起草单位：北京机械工业自动化研究所有限公司、浙江大学智能系统与控制研究所、青岛海
大新星计算机工程中心、江苏金陵智造研究院有限公司、日照市政务服务中心、浙江中智达科技有限公司、中国海洋大学、浙江中烟工业有限责任公司、北京亚控科技发展有限公司。
本部分主要起草人：张光瑞、申家杰、张雪嫣、孙洁香、李茂盛、谢磊、刘涛、于树松、侯卫锋、叶建位
高磊、杨秋影、王凯、逢顺鹏、虞文进、王文娟、蒋一翔、陈阳、杨家豪、唐利。
1 GB/T39466.1—2020
ERP、MES与控制系统之间
软件互联互通接口第1部分：通用要求
1范围
GB/T39466的本部分规定了企业资源计划（ERP）、制造执行系统（MES)与控制系统之间软件互
联互通接口的参考架构、接口参考模型、公共信息模型、组件接口规范以及信息交换的要求
本部分适用于利益相关方（包括但不限于开发机构、第三方测试机构、制造企业及相关人员）进行互
联互通接口开发和应用。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20720.1一2019企业控制系统集成第1部分：模型和术语 GB/T20720.3一2010企业控制系统集成第3部分：制造运作管理的活动模型 GB/T25109.3—2010企业资源计划第3部分：ERP功能构件规范 GB/T39466.2—2020 ERP、MES与控制系统之间软件互联互通接口 第2部分：信息交换 GB/T39466.3—2020 ERP、MES与控制系统之间软件互联互通接口第3部分：测试要求 OMG统一建模语言（版本：2.5)[OMGUnifiedModelingLanguage（Version2.5)』
SAG
3 术语和定义
下列术语和定义适用于本文件。
3.1
接口参考模型 interface referencemodel 表现集成的信息系统其功能单元之间信息交换活动关系的参考模型。
3.2
公共信息模型 common information model 对企业制造资源、过程的结构和运行规则的形式化表达。 注1：这里的企业制造资源包括物质资源、技术、信息、人力、市场和后勤等，不包括资金。 注2：过程包括制造过程、作业过程和业务流程。 注3：物质资源包括但不限于：
一物料，如原材料、坏件、半成品、成品等；一设备，如以产品为单位的生产装置/生产线、机泵、容器等： —一能源，如电能、燃料、二次能源等； —一土地、厂房、工具。
1 GB/T39466.1—2020
注4：技术资源包括但不限于：
产品配方、工艺规程、制造配方；操作规程、维护规程：标准。
注5：信息资源可以是企业生产及管理过程中所涉及的一切文件、资料、图表和数据等注6：业务流程的结构和运行规则包括但不限于：
采购流程及完成采购业务的程序（各关键活动的岗位工作要求及他们的关系）、采购流程控制要求等：一产品订单执行流程及完成其所规定内容的程序（各关键活动的岗位工作要求及他们的关系）、执行订单的
计划、工序质量控制、交付要求等。
3.3
组件接口规范 componentinterfacespecification 个子功能（或服务）与其他子功能（或服务）以一种标准的方式进行信息交换活动和公共可用数据
访问活动时，所交换的信息内容以及信息传递方式
4缩略语
54
下列缩略语适用于本文件。 CIM：公共信息模型（CommonInformationModel) CIS组件接口规范（ComponentInterfaceSpecification） ERP：企业资源计划（EnterpriseResourcePlanning） IRM：接口参考模型（InterfaceReferenceModel） MES：制造执行系统（ManufacturingExecutionSystem） MPS：主生产计划（MasterProductionSchedule） XML：可扩展标记语言（ExtensibleMarkupLanguage)
5 参考架构
5.1 要素
互联互通接口规范是一种建立信息系统间交互机制的参考模型，由3部分组成：
IRM; -CIM; -CIS。
接口参考模型规定了组件互联互通规则，公共信息模型定义了组件互联互通公共语义，组件接口规
范提供了信息交换的模板。
5.2 接口参考模型
IRM描述了企业业务子功能间的业务活动，是对系统互联互通接口需求的表现。 IRM采用子系统、业务组件、功能单元、子功能、互联互通活动的分级表述方式。 3公共信息模型
5.3
CIM是企业业务实体的抽象，定义了系统互联互通的公共语义，是企业综合集成的基础 CIM使用XML-Schema和XML进行定义和表达，可转换为各种主流通信框架的消息定义类型。
2 GB/T39466.1—2020
5.4组件接口规范
CIS定义接口内容，它与开发技术和应用平台无关。CIS使用公共信息模型定义信息交换的语义。 通过对离散型和流程型制造的信息交换活动进行梳理，确定共性软件接口需求，界定接口参考模型
中描述的子功能之间互联互通活动的内容和方式，制定接口规范。在实际使用中可扩展和裁剪其内容。
CIS使用XML-Schema和XML进行定义和表达，可转换为各种主流通信框架的消息定义类型，
5.5互联互通集成架构
图1是本部分和GB/T39466.2一2020使用的ERP、MES与控制系统软件互联互通集成架构。
企业资源计划
制造执行管理
控制系统
业务组件n 功能单元1
业务组件1 功能单元x
业务组件1 功能单元x
业务组件n 功能单元1
业务组件1 功能单元
业务组件n 功能单元1
.
*
a
O
功能单元
功能单元n
功能单元n
组件接口适配器组件接口规范中间件适配器
组件接口适配器组件接口规范中间件适配器
组件接口适配器组件接口规范中间件适配器
:
1
：
集成中间件
4
4 中间件适 组件接口配器
主数据管理公共信息模型管理
其他支持性系统
组件接口 组件接口 中间件适适配器
规范
配器
规范
图1ERP、MES与控制系统软件互联互通集成架构
子功能是指软件系统的一部分，它支持本部分和GB/T39466.2一2020所定义的一个或多个接口。 这并不意味着符合标准的软件要以独立业务组件形式交付，不同的软件厂商可以以不同的方式将子功能封装为功能单元和业务组件，封装后的服务应支持接口参考模型中的一个或多个接口。开发者应遵循本部分规定的组件接口规范，开发组件接口适配器和中间件适配器。
企业应对制造资源的结构进行统一的定义和维护，规定其分类和基础数据元素，建立公共信息模型。对公共信息模型的管理一 即图1中灰色标注部分一一应视为企业主数据管理过程的一部分。本部分、GB/T39466.2一2020、GB/T39466.3一2020仅要求企业具备统一管理公共数据的能力，对管理的形式不做要求。
6 接口参考模型
制造企业内多个部门协作完成制造全生命周期的运行和管理，制造企业信息系统功能层次模型应符合GB/T20720.1—2019中5.2的规定，本部分和GB/T39466.2一2020通过IRM描述第4层、第3 层和第1/2层间的纵向信息交换活动。
IRM是对业务功能的分级表述，按业务组件、功能单元、子功能、互联互通活动进行分解，描述子功
能间互联互通需求和信息交换活动。
3 GB/T 39466.1—2020
业务系统/子系统
由..构成 1. . R
业务组件 -
功能单元
0. , 7 子功能
是..的汇集一
1.. n
互联互通活动
注：1..n表示一个或多个，0..n表示零个或多个。
图2接口参考模型
图2给出了IRM描述的层级结构。对业务组件、功能单元和子功能的说明以及相应的功能描述详见附录，离散型制造接口参考模型参见附录A，流程型制造接口参考模型参见附录B。其中，对ERP、 MES和控制系统功能的表述遵循GB/T25109.3一2010和GB/T20720.3一2010的规定，并默认控制系统符合相应工程设计文件的要求。
7公共信息模型
7.1原则
CIM是一个业务实体的抽象模型，是通过提供一种用对象类和属性及它们之间的关系来表示制造资源的标准方法。
CIM通过定义一种基于XML-Schema的公共语言（即语义）为集成提供便利，使得服务或系统能够不依赖于信息的私有定义访问公共数据和交换信息。
CIM定义包括企业内资源、过程和信息的集成模型。CIM的实现过程中可以对CIM的不同部分进行扩展和引用，但应遵循唯一统一信息模型的原则，
本章规定了公共信息模型的专规模型，用于离散型和流程型制造的公共信息模型和消息定义在 GB/T39466.22020中做出规定
专规模型的图形表示遵循OMG统一建模语言（版本2.5）的规定
7.2 专规模型 7.2.1基础代码专规模型
基础代码类信息通常是指适合企业业务过程需要的通用术语，这些信息通常来自企业内部制定的
技术标准或国家/行业制定的相关标准。
4 GB/T39466.1—2020
基础代码的概念模型应包含若干个代码项，代码项应包含基础信息和代码定义等描述信息，基础信息包含基础代码标识、基础代码、代码描述、代码来源、版本号、发布者、启用日期、失效日期、
启用状态、替代代码等信息。
代码定义包含代码标识、代码、代码描述、启用状态等。 基础代码定义的概念模型（实体关系）如图3所示。
基础代码
SAC
0. . n 代码项
注：0..n表示零个或多个。
图3基础代码模型
7.2.2资源定义专规模型
资源定义专规给出了描述制造企业内部资源的数据表达形式。 资源定义包含资源特性、资源特性测量规范、测量结果和资源特性的值，资源定义模型如图4所示。 制造行业生产主要包含四类资源（人员、设备、物料、固定资产），可由资源定义模型派生为不同的资
源定义。
资源定义
资源特性
测量规范
资源特性的值
测量结果
图4资源定义模型
7.2.3过程段专规模型
过程段专规定义了制造企业产品制造过程和操作过程的数据表达形式。 过程段是一类特定活动的资源组合以及活动间的依赖关系的抽象，其具体活动的要求为操作定义，
操作定义对应于过程段定义
过程段可以是一个简单活动，也可以是一个复杂过程，如生产装置或某一个静态过程。过程段模型如图5所示。
5
