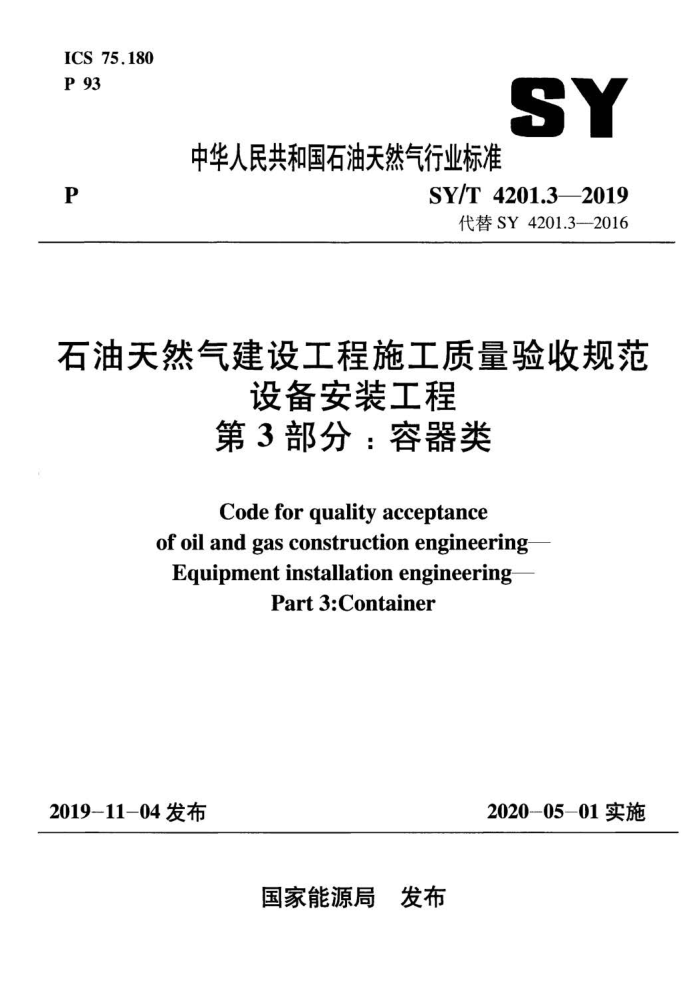

ICS 75.180 P 93
SY
中华人民共和国石油天然气行业标准
P
SY/T 4201.32019
代替SY4201.3-2016
石油天然气建设工程施工质量验收规范
设备安装工程第3部分：容器类
Code for quality acceptance
of oil and gas construction engineering Equipment installation engineering
Part 3:Container
2020-05-01实施
2019-11-04发布
国家能源局 发布 中华人民共和国石油天然气行业标准
石油天然气建设工程施工质量验收规范
设备安装工程第3部分：容器类
Codeforquality acceptance
of oil and gas construction engineering Equipment installation engineering
Part3:Container
SY/T 4201.3—-2019
主编部门：中国石油天然气集团有限公司批准部门：国家能源局
石油工业出版社
2019 北京 前言
根据国家能源局综合司《关于下达2018年能源领域行业标
准制（修）订计划及英文版翻译出版计划的通知》（国能综通科技［2018】100号）的要求，本规范编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，修订本规范。
本规范共分7章和4个附录，主要内容包括：总则术语
基本规定、容器本体安装、容器附件安装、撬装设备安装、交工验收。
本规范修订的主要技术内容是： 1册删除原规范第3.1节般规定”。 2将原规范第4.2节“附件安装”调整为第5章“容器附
件安装”。
3将原规范第5章“撬装设备安装”调整为第6章“撬装设备安装”。
4将原规范第6章“子分部工程验收”调整为第7章“交工验收”。
5对原规范的部分章、节及附录的内容和参数进行了调整、修订和补充。
本规范由国家能源局负责管理，由石油工程建设专业标准
化委员会施工分委会负责日常管理，由大庆油田建设集团有限责任公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送大庆油田建设集团有限责任公司（地址：黑龙江大庆让胡路区昆大街75号，邮编：163453），以供今后修订时参考。
本规范主编单位：大庆油田建设集团有限责任公司本规范参编单位：辽河油田建设有限公司 四川石油天然气建设工程有限责任公司
本规范主要起草人员：寇建峰贺长河董利苹马士锋
赵洪元 尹峰哲王静 王冬升王德华 赫志君
本规范主要审查人员：梁桂海 韩建成常亮于麟川
李春润李艳华蒙林虞雪峰王建和李英存祥远 郑国庆王关祥孙利峰霍祥华 张国栋杨旭王成 目 次
1 总则 2 术语 3 基本规定 3.1 施工质量验收的工程划分 3.2 施工质量的验收 3.3 施工质量验收的程序及组织 4 容器本体安装 4.1 般规定 4.2主控项目 4.3 般项目 5容器附件安装 5.1主控项目 5.2 一般项目 6 撬装设备安装 6.1 一般规定 6.2 主控项目 6.3一般项目 7交工验收附录 A 检验批验收记录附录 B 子分部工程质量控制资料核查记录附录C 检验器具表附录D 平、斜垫铁的规格标准用词说明引用标准名录附：条文说明，
2 3 3 3 .4 6 .6 .7
7
10 10 10 12 12 12 12 14 15 22 23 24 27 28 29
一 Contents
General provisions 2 Terms 3 Basic requirement ... 3.1Division for acceptance of constructional quality 3.2Acceptance of constructional quality 3.3 Procedure and organization for acceptance of constructional quality ..4 4Vessel body installation
1
B
.3 ...3
3
6 6 7 7 10 10 10 12 12 12 12 14 15
4.1 General requirements 4.2Master control items ... 4.3General items 5Accessoriesinstallation. 5.1 Master control items: 5.2 General items 6 Skip-mounted equipment installation 6.1 General requirements 6.2 Master control items* 6.3General items 7 Completion acceptance : AppendixAInspection batch acceptancerecord. Appendix BSub-subsection project's quality control data-sheet . 22 Appendix C Inspection instrument list
23 24 27 28 29
Appendix D Specifications of fiat and lean iron pad Explanation of wording in this code. List of quoted standards Addition : Explanation of provisions *. 1总则
1.0.1为统一石油天然气建设工程容器类设备施工质量验收方法，加强质量控制，确保工程质量，制定本规范。 1.0.2本规范适用于石油天然气建设工程以下容器及撬装设备安装工程施工质量的验收。
1设计压力大于或等于0.1MPa，且不大于35MPa，设计
温度不低于一20℃的钢制压力容器
2设计压力大于或等于一0.02MPa，且小于0.1MPa，整体到货的钢制焊接常压容器。
3撬装设备。 1.0.3本规范应与现行国家标准《石油天然气工程施工质量验收统一标准》GB/T51317配套使用。 1.0.4容器设备安装工程中防腐、绝热和梯子、平台的安装质量验收应执行现行业标准《石油天然气建设工程施工质量验收规范储罐工程》SY/T4202的有关规定。 1.0.5容器类设备安装工程中仪表的安装质量验收应执行现行行业标准《石油天然气建设工程施工质量验收规范自动化仪表工程》SY/T4205的规定。 1.0.6石油天然气建设工程容器类设备安装工程施工采用的技术文件、合同文件对施工质量要求不得低于本规范的规定。 1.0.7石油天然气容器类设备安装工程施工质量的验收除应符合本规范的规定外，尚应符合国家现行有关标准的规定。 2术语
2.0.1容器支座
vessel support
在容器和基础之间，起支撑，固定容器作用的金属构件注：主要有卧式容器的支座，立式容器的支架、托架，箱、槽及漏斗的支架
托架。
2.0.2滑动支座 the sliding end
卧式容器安装时，在容器端部非接管一端设置的能保证容器沿轴向自由滑动的支座。 2.0.3容器附件 vesselequipment installation
容器本体附带的，保证容器正常运行的部件。 注：如液位计或液面信号反馈装置、调节阀、梯子、平台等。
2.0.4撬装设备 pry to pack the equipments
将容器、机泵等设备和工艺管道在工厂组装到钢质底座上，
整体运至现场，直接安装在基础上的成套设备。
