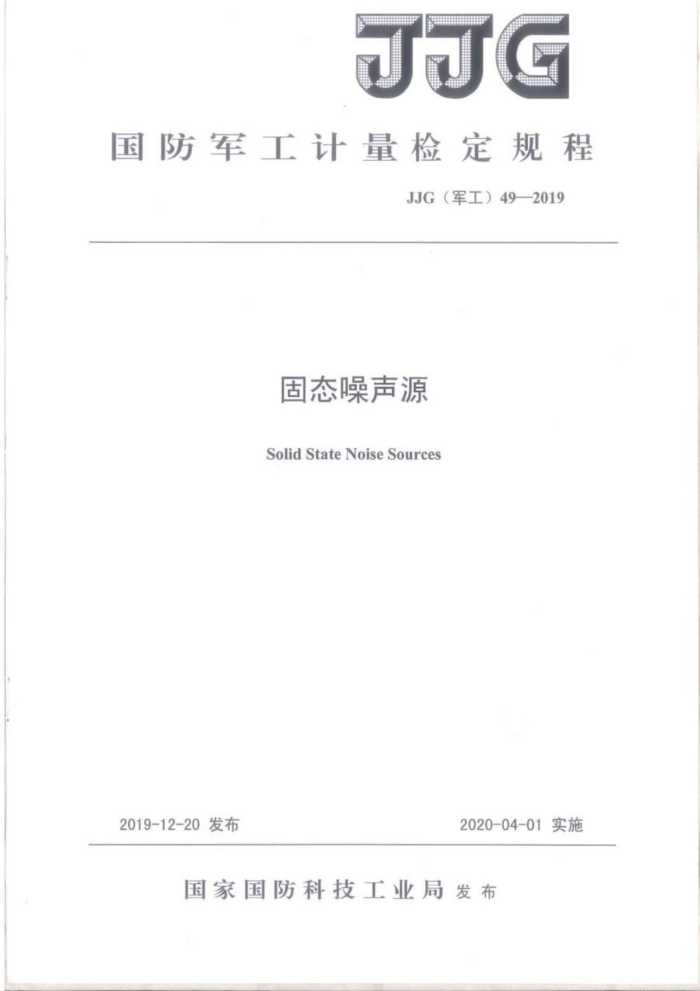

JJG
国防军工计量检定规程
JJG（军工）49—2019
固态噪声源
Solid State Noise Sources
2019-12-20发布
2020-04-01实施
国家国防科技工业局发布 JJG（军工）49—2019
固态噪声源检定规程 Verification Regulation of Solid State
JJG（军工）492019 代替JJG（军工）49—2014
Noise Sources
起草单位：国防科技工业第二计量测试研究中心 JJG（军工）49—2019
本规程起草人：
李芳 （国防科技工业第二计量测试研究中心）陈晋龙 （国防科技工业第二计量测试研究中心）孙晓宁 （国防科技工业第二计量测试研究中心）蒋小勇 （国防科技工业第二计量测试研究中心）翟 宏 （国防科技工业第二计量测试研究中心）谭 帆 （国防科技工业第二计量测试研究中心） JJG（军工）49—2019
目录
前言.. 1范围 2术语和定义 .. 3概述 4计量性能要求.. 4.1电压反射系数模值 4.2超噪比.. 5通用技术要求 5.1外观和附件 5.2工作正常性 6计量器具控制 6.1检定条件. 6.2检定项目. 6.3检定方法 6.4检定结果的处理 6.5检定周期附录A检定数据记录表格式
-
n
2
国防军工 JJG（军工）49—2019
前言
本规范依据JF（军工）1一2012《国防军工计量检定规程编写规则》编制。相关术语及测量不确定度评定遵循JJF1001《通用计量术语及定义》和JF1059《测量不确定度评定与表示》两个文件。附录A为检定数据记录表格式。
此次为JJG（军工）49一2014的修订，此次修订扩展了固态噪声源检定频率范围，由 10MHz~110GHz扩展到100kHz~110GHz。
1I JJG（军工）49—2019
固态噪声源检定规程
1范围
本规程适用于频率范围100kHz~110GHz的固态噪声源的首次检定、后续检定和使用中检查。 2术语和定义
下列术语适用于本规程。
2.1高温噪声源hightemperaturethermalnoisesource
等效输出噪声温度高于室温的热噪声发生器 22 低温噪声源cryogenicnoisesource
等效输出噪声温度低于室温的热噪声发生器 2.3室温噪声源ambientnoisesource
等效输出噪声温度为室温的热噪声发生器 2.4热态Hotstate
固态噪声源按规定要求加额定电压的状态 2.5冷态Coldstate
固态噪声源不加电的状态。 3概述
固态噪声源是固态噪声二极管在额定工作电流作用下产生噪声功率的发生器，主要由固态噪声二极管、输出匹配电路和专用电源电路组成。固态噪声源广泛应用于放大器、混频器和接收机装置的噪声系数测量、电磁环境模拟，也应用于接收系统工作噪声温度的实时监测。 4计量性能要求 4.1电压反射系数模值
国防军工
频率范围：100kHz~110GHz; 电压反射系数模值：<1。
4.2超噪比
频率范围：100kHz~110GHz；超噪比范围：3dB~35dB；超噪比不确定度：0.15dB~0.5dB， k=2。
5通用技术要求 5.1 外观和附件
被检固态噪声源的外观应完好，无影响受检仪器正常工作的损伤和缺陷。附件及使用 JJG（军工）49—2019
说明书应齐全，非首次检定应有前次检定证书。 5.2工作正常性
被检固态噪声源通电后应能正常工作，输出端口应有相应噪声信号输出。 6计量器具控制 6.1检定条件 6.1.1检定用设备
检定用设备应经过计量技术机构检定或校准，满足使用要求，并在有效期内。 a）网络分析仪及校准件：
1）频率范围：100kHz~110GHz： 2）电压反射系数模值范围：<1； 3）电压反射系数模值不确定度：<0.05 （k=2）。
b）标准高温噪声源
1）频率范围：100kHz~110GHz； 2）等效输出噪声温度：>340K； 3）等效输出噪声温度不确定度：1.0% 。（k=2） 4）输出端电压驻波比：≤1.15。
c）标准低温噪声源
1）频率范围：100kHz~110GHz； 2）等效输出噪声温度：77K~90K： 3）等效输出噪声温度不确定度：1.0% （k=2): 4）输出端电压驻波比：≤1.15。
d）标准室温噪声源
1）频率范围：100kHz~110GHz 2）等效输出噪声温度：291K~301K； 3）等效输出噪声温度不确定度：1.0% （k=2); 4）输出端电压驻波比：≤1.15。
e）标准噪声源：
1）频率范围：100kHz~110GHz 2）输出超噪比：4dB~30dB； 3）超噪比不确定度：0.1dB~0.3dB（k=2）。
f）噪声源比较装置：
1）频率范围：100kHz~110GHz； 2）灵敏度：≤-110dBm（带宽1MHz）；
2 JJG（军工）49—2019
3）分辨力：<0.01dB： 4）稳定性：优于0.06dB/10min。 注：噪声源比较装置有多种形式，常用的有：噪声系数分析仪或下变频模块与噪声系数分析仪
组合形式，接收机或下变频模块与接收机组合形式，功率计形式辐射计形
g）精密可调衰减器：
1）频率范围：100kHz~110GHz； 2）衰减范围：0dB~25dB； 3）衰减不确定度：0.02dB~0.2dB (k=2)。
h）辐射计：
1）频率范围：100kHz~110GHz； 2）灵敏度：≤-110dBm（带宽1MHz）； 3）分辨力：<0.01dB： 4）稳定性：优于0.06dB/10min。
i）隔离器：
1）频率范围：100kHz~110GHz； 2）隔离度：>40dB。
6.1.2环境条件
a）环境温度：23℃C+5℃，完成一次频率点上的测量室温变化不应超过±1℃ b）相对湿度：不大于80%； c）供电电源：220V±11V，50Hz±1Hz； d）其他：周围无影响仪器正常工作的电磁干扰，避免剧烈机械振动和强气流存在。
6.2检定项目
a）外观及附件； b）工作正常性； c）电压反射系数模值： d）超噪比。
6.3检定方法 6.3.1外观及附件
用目测法检查，被检固态噪声源外观应完好，无影响正常工作的损伤和缺陷。附件及使用说明书应齐全。 6.3.2工作正常性
被检固态噪声源在环境温度下放置30min以上，按说明书要求通电，应能工作正常，输出噪声信号。 6.3.3 电压反射系数模值
