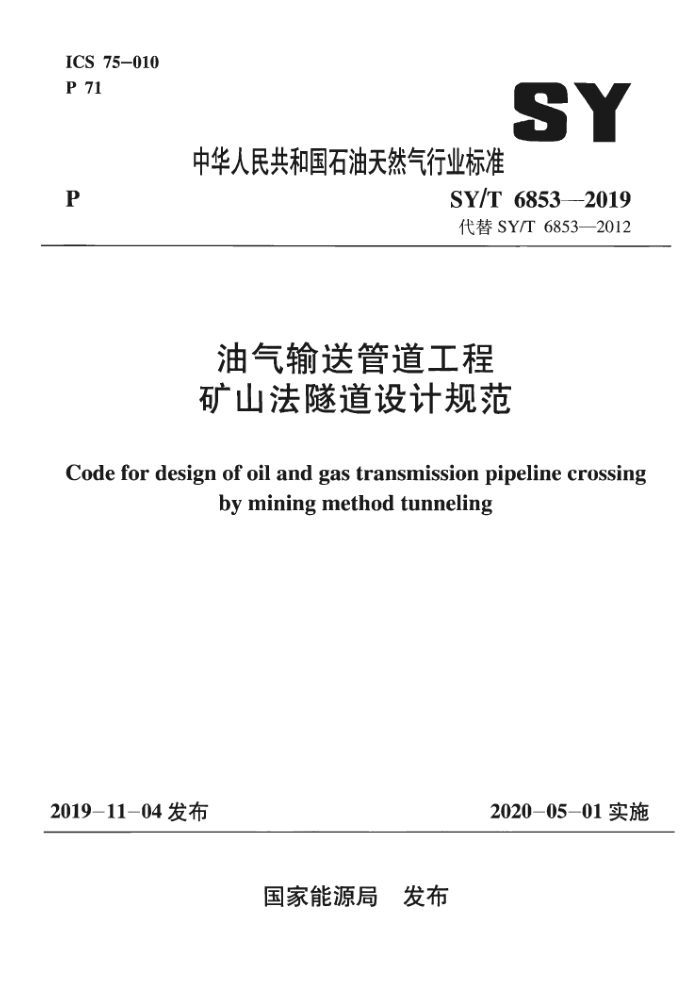

ICS 75-010 P 71
SY
中华人民共和国石油天然气行业标准
SY/T 6853-2019 代替SY/T6853—2012
P
油气输送管道工程矿山法隧道设计规范
Code for design of oil and gas transmission pipeline crossing
by mining method tunneling
2019-11-04 发布
2020-05-01实施
国家能源局 发布 中华人民共和国石油天然气行业标准
油气输送管道工程矿山法隧道设计规范
Code for design of oil and gas transmission pipeline crossing
by mining method tunneling
SY/T 68532019
主编部门：中国石油天然气集团有限公司批准部门：国家能源局
2019北京 国家能源局
公告
2019年第6号
国家能源局批准《水电工程电法勘探技术规程》等384
项能源行业标准（附件1）、《TechnicalGuideforRock-Filled ConcreteDams》等48项能源行业标准英文版（附件2）、《风电场项目环境影响评价技术规范》等7项能源行业标准第1号修改单（附件3），废止《风电场工程勘察设计收费标准》等5项能源行业标准／计划（附件4），现予以发布。
附件：1.行业标准目录（节选）
2.行业标准英文版目录（略） 3.行业标准修改通知单（略） 4.行业标准和计划废止目录（略）
国家能源局
2019年11月4日 前言
根据石油工业标准化技术委员会《关于印发2018年石油
天然气行业标准制修订项目计划的通知》（油标委字【2018]15 号）的要求，由中国石油管道局工程有限公司会同其他设计及施工单位对《油气输送管道隧道设计规范》SY/T6853一2012 进行修订。
在修订过程中，本规范编制组总结了近年来油气管道钻爆
隧道穿越工程设计、施工经验，特别是针对衬砌计算、不良地质与特殊地质隧道、渣场设计等内容，借鉴了国内相关的国家标准和行业标准，并广泛征求了国内有关单位、专家的意见，反复修改，最后经审查定。
本规范共分为15章和4个附录，主要技术内容是：总则、
术语、基本规定、工程勘察、材料、总体设计、荷载、洞口与洞门工程、隧道衬砌、斜井和竖井、防水与排水、特殊岩土和不良地质隧道、隧道弃渣和进场道路、管道安装及附属设施、 施工技术要求。
本次修订的主要内容是： 1修订了总则，使之与顶管、盾构、开挖、定向钻行业设
计标准风格匹配。
2 增加了容许应力法、超前支护、荷载一一结构法等术语解释。 3 增加了材料规定内容。 4 修订了隧道长度分类标准。 5 增加了隧道距离周边建（构）筑物距离要求。 6
修订了管道隧道与其他隧道交叉及并行距离要求。 7 增加了高地温及寒区隧道设计要求。 8 修订了隧道纵向线型规定。 9增加了水域钻爆隧道的埋深要求。 10衬砌计算参照《铁路隧道设计规范》TB10003推荐破
损阶段法，删除了关于极限状态设计法的内容。
11: 增加了衬砌构造要求内容。
12 增加了竖井尺寸表。 13 修订了隧道斜并及竖并位置选择规定。 14 修订了竖井并筒断面形式要求。 15 增加了沉并法与矿山法结合施工的竖并壁座设计要求。 16 增加了特殊岩土和不良地质隧道内容。 17 修订了渣场的设计规定。 18 增加了施工道路宽度、坡度及路面的设计要求。 19 增加了施工技术要求。 本规范由国家能源局负责管理，由石油工程建设专业标准化
委员会负责日常管理，由中国石油管道局工程有限公司设计分公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国石油管道局工程有限公司设计分公司（地址：河北省廊坊市和平路146号，邮政编码：065000），以供今后修订时参考。
本规范主编单位：中国石油管道局工程有限公司设计分公司本规范参编单位：中油管道建设工程有限公司
中国石油工程建设有限公司西南分公司
本规范主要起草人：詹胜文苏卫峰 铁明亮杨春玲
陈文备 尤伟星 马晓成 李国辉闫术明 左雷彬 王丽 冯浩杨建 魏新峰 何树生 郑学萍刘艳东 杨征 穆树怀 张磊张黎明 王晓峰 胡谦 刘明陈菌清
本规范主要审查人：袁少山 王小林 邹超 谢勇涛
任兴文 叶健 朱晓峰 刘天宇谢可凯付超薛斌 庞鑫峰 目
次
1 总则 2 术语 3 基本规定 4 工程勘察 4.1 般规定 4.2 调查与测绘 4.3 工程地质及水文地质勘察 5 材料 5.1 一般规定 5.2 喷射混凝土 5.3 钢材 5.4石材及砌体 5.5其他材料 6总体设计 6.1 一般规定 6.2 隧道位置的选择 6.3 隧道线形设计 6.4 隧道横断面设计 6.5 水域隧道埋深设计· 7荷载 7.1 一般规定 7.2荷载计算 8洞口与洞门工程 8.1 洞口工程 8.2 洞门工程
4 6 6 6 8 10 10
.
-
12 13 14 15 16 16 16 18 18 18 20 20 21 24 24 24 隧道衬砌 9.1 般规定 9.2 喷锚衬砌 9.3 复合式衬砌 9.4 明洞 9.5 衬砌计算 9.6 构造要求 10 斜井和竖井· 10.1 一般规定 10.2 斜井断面布置 10.3 竖井断面布置 10.4 竖井井筒支护 11 防水与排水· 11.1 般规定· 11.2 防水 11.3 排水 11.4 洞口与明洞防排水 12 特殊岩土和不良地质隧道 12.1 岩溶隧道 12.2 膨胀岩、膨胀土隧道 12.3 瓦斯隧道 12.4 采空区隧道 12.5 高地应力隧道 12.6 放射性隧道 12.7 黄土隧道· 12.8 严寒及寒冷地区隧道 13 隧道弃渣和进场道路 13.1隧道弃渣 13.2进场道路 14管道安装及附属设施·
26 26 27 29 32 33 35 36 36 36 37 37 39 39 39 40 41 42 42 42 43 44 44 45 45 47 48 48 48 49
9 49 49 50 51 52 52 52 53 54 57 61 63 65 66 67 113
14.1 一般规定 14.2 防腐及阴极保护 14.3 焊接与检验 14.4 附属设施 15 施工技术要求· 15.1 ·般规定 15.2 超前支护 15.3 监控量测附录 A 隧道围岩分级附录 B 隧道横断面净宽度的确定附录 C 偏压隧道衬砌作用（荷载）计算方法. 附录 D 浅埋隧道衬砌荷载计算方法标准用词说明·· 引用标准名录· 附：条文说明参考文献· ICS 75-010 P 71
