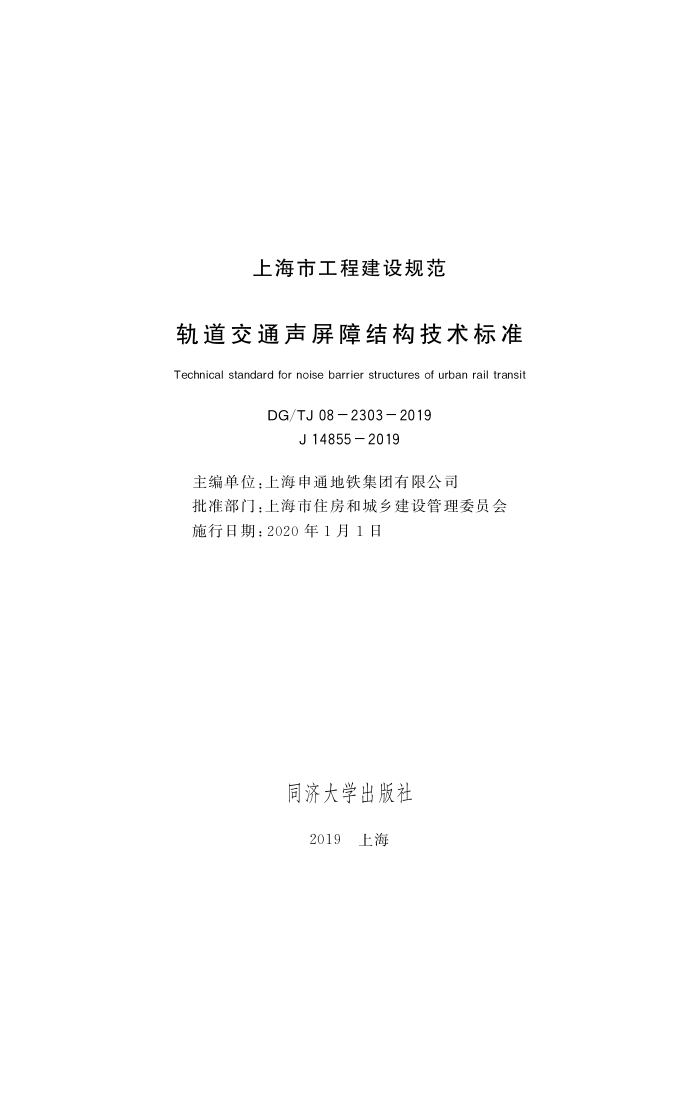

上海市工程建设规范
轨道交通声屏障结构技术标准 Technical standard for noise barrier structures of urban rail transit
DG/TJ08-2303-2019
J14855-2019
主编单位：上海申通地铁集团有限公司批准部门：上海市住房和城乡建设管理委员会施行日期：2020年1月1日
同济大学出版社 2019上海 上海市住房和城乡建设管理委员会文件
沪建标定【2019524号
上海市住房和城乡建设管理委员会关于批准《轨道交通声屏障结构技术标准》
为上海市工程建设规范的通知
各有关单位：
由上海申通地铁集团有限公司主编的《轨道交通声屏障结构技术标准》，经我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ08一2303一2019，自2020年1月1日起实施。
本规范由上海市住房和城乡建设管理委员会负责管理，上海申通地铁集团有限公司负责解释。
特此通知。
上海市住房和城乡建设管理委员会
二〇一九年八月二十六日 前言
根据上海市住房和城乡建设管理委员会《关于印发<2017年
上海市工程建设规范编制计划>的通知》（沪建标定【2016】1076 号）的要求，由上海申通地铁集团有限公司会同有关单位进行了广泛的调查研究，认真总结实践经验，并参照国内外相关标准和规范，在反复征求意见的基础上，制定本标准。
本标准的主要内容有：总则；术语和符号；基本规定；材料；设计；制作与安装；检测；工程验收；运营维护。
各单位和相关人员在执行本标准时，如有意见或建议，请反
馈至上海申通地铁集团有限公司技术中心（地址：上海市桂林路 909号1号楼；邮编：201103），或上海市建筑建材业市场管理总站（地址：上海市小木桥路683号；邮编：200032；E-mail：bzglk@ zjw.sh.gov.cn），以供今后修订时参考。
主编单位：上海申通地铁集团有限公司参编单位：中铁上海设计院集团有限公司
上海船舶运输科学研究所西藏中驰集团股份有限公司森特士兴集团股份有限公司
主要起草人员：王秀志郭蹦刘洪波刘加华 鞠丽艳
刘扬
参与起草人员：（按姓氏笔画排名）
万雯王 晨王锡龙韦勇毛海亮卢家俊 叶 渊 朱鸣跃 朱晓杭芦垒邱贤锋 何金平 宋丰顺 张志林 范军琳孟延莉 符振宇 彭翰泽 掌庆航
1- 主要审查人员：卢永成 陆元春 李晓东 陈文艳 李 涛
蔡 俊 孙敏捷
上海市建筑建材业市场管理总站
2019年5月
2 目 次
1 总 则 2术语和符号 2.1 术 语 2. 2 符 号
7
3
基本规定 4 材 料 4. 1 钢立柱及预埋件 4. 2 声学构件 4.3 其 他 5设 计 5. 1 声学功能要求 5. 2 荷载计算与荷载组合 5. 3 结构计算 5. 4 构造要求 5. 5 防腐防火要求
3
C
10 12 12 12 15 19 22 24 24 25 27 27 30 31 34 36 37 39
制作与安装 6.1 钢立柱制作 6.2 声学构件制作 6.3 防腐涂装 6.4 安装要求检 测 8 工程验收
6
7
运营维护本标准用词说明引用标准名录条文说明
9
