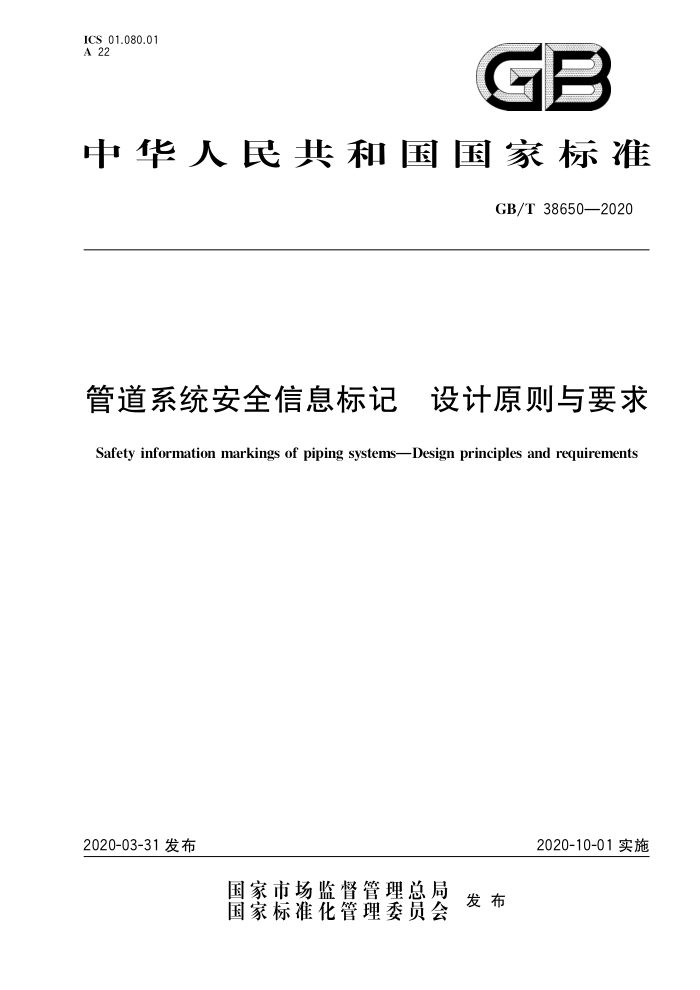

ICS01.080.01 A 22
GB
中华人民共和国国家标准
GB/T38650—2020
管道系统安全信息标记 设计原则与要求
Safety information markings of piping systemsDesign principles and requirements
2020-03-31发布
2020-10-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T38650—2020
目 次
前言
范围 2 规范性引用文件
1
术语和定义总体原则和要求安全信息标记的要素 5.1 要素的内容 5.2 颜色代码 5.3 管道介质名称 5.4 流向指示符 5.5 警告标志和危险象形图 5.6 附加信息 5.7 辅助识别色 6 设计 7 设置附录A（资料性附录） 标准色和等效色的颜色代码附录B（资料性附录） 管道系统安全信息标记示例附录C（资料性附录） 观察距离参考文献
3
5
10
11
12 GB/T38650—2020
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国图形符号标准化技术委员会（SAC/TC59）提出并归口。 本标准起草单位：中国标准化研究院、国家铁路局、中国石化工程建设有限公司、应急管理部国家减
灾中心、中国家用电器研究院
本标准主要起草人：陈永权、白殿一、陈滋顶、齐青、邹传瑜、陈厦、张亮、杨作年。
II GB/T38650—2020
管道系统安全信息标记设计原则与要求
重要提示：本标准电子文件中所呈现的颜色不能作为真实颜色在屏幕上观看或用于印刷。虽然本标准中颜色的使用符合要求（根据目测检验在允许偏差内），但不能用于颜色匹配。关于颜色匹配参见附录A，附录A给出了引自色序系统的颜色参考值
1范围
本标准规定了管道系统安全信息标记的要素内容、各要素的设计要求以及安全信息标记整体的设计及设置的原则和要求，
本标准适用于安装在地面及地面以上的管道系统。船舶及海洋建筑物上的管道系统可参照使用。 本标准不适用于埋设在地面以下的管道系统。本标准也不适用于除管道系统安全信息标记以外的
其他安全标志或标记的设计。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T15565图形符号术语 GB30000（所有部分）化学品分类和标签规范 GB/T31523.1安全信息识别系统第1部分：标志
3术语和定义
GB/T15565界定的以及下列术语和定义适用于本文件。
3.1
基本识别色basicidentificationcolour 用于表示一组同类介质的颜色
3.2
辅助识别色 supplementary identification colour 与基本识别色组合使用，用来表示介质特定用途的颜色。
3.3
GHS分类Global HS classification 按照“全球化学品统一分类和标签制度（Globallyharmonizedsystemofclassificationandlabelling
ofchemicals，GHS)"规定的标准对物质或混合物所进行的分类。
注：GHS分类通常包括理化危险、健康危险和环境危险三类。SZC
3.4
安全数据表safetydatasheet 管道介质的识别信息、健康及理化危险源信息、应急和消防等信息的规范化说明文件。
1 GB/T38650—2020
4总体原则和要求
4.1 管道系统安全信息标记的主要作用是预防事故，也可用于在紧急情况下提供现场救援的辅助信息。通过安全信息标记提供的信息，应使人们能够辨认、识别和理解管道的流向以及与管道介质的类型及特性相关的危险。 4.2安全信息标记宜用于以下方面：
a）管道系统的正确安装； b）管道系统的正确使用； c） 管道系统的维护： d）在紧急情况下，向专业人员传达关键的安全信息。
4.3管道系统安全信息标记所传达的安全信息应与管道系统的风险评估、操作规程、安全规程等保持一致。 4.4管道系统安全信息标记应按照管道介质的安全数据表（SDS)以综合和统一的方式，准确标示所有管道和物料输送系统中的管道介质以及与管道介质相关联的危险。 4.5为了确保能够充分了解与管道介质相关的潜在危险，在某些情形中，管道系统安全信息标记应以完整和清晰易懂的方式提供特定的安全信息，这些信息包括物质的准确性质、温度、毒性以及管道介质发生泄漏时的室息风险等 4.6管道系统安全信息标记应规范使用多种视觉要素准确传达安全信息。视觉要素包括颜色、文字、 安全标志、危险象形图和箭头符号等。
注：危险象形图是“全球化学品统一分类和标签制度（GHS)”中为每类危险规定的由符号、边框、颜色等要素构成的
图形。
4.7管道系统安全信息标记中的各要素应与相邻信息之间保持足够的对比度和区分度，并且应在预期的安全操作或安全控制的观察距离内保持可见性 4.8当管道介质成分中含有毒或有害物质时，管道系统安全信息标记中应包含表达有害物质的独特、 明确的视觉要素及相应的安全标志。
注：有毒和有害物质在GHS分类中通常包括理化危险、健康危险和环境危险三类。 4.9管道系统安全信息标记的详细程度取决于多种因素，包括但不限于工厂的类型、操作的复杂程度、 操作人员的技能水平等。应根据风险评估所确定的有关风险沟通的实际需求为管道系统设计安全信息标记。 4.10为了确保安全信息传递的一致性，在管道系统中设置和使用的安全信息标记应具有相同的设计样式。
5安全信息标记的要素
5.1要素的内容 5.1.1管道系统安全信息标记应包含以下四个关键要素：
a）识别管道介质的颜色代码； b) 管道介质名称； c）流向指示符； d）警告标志和(或)危险象形图管道系统安全信息标记的设计示例参见附录B
5.1.2管道系统安全信息标记可包含以下两个可选要素：
2 GB/T38650—2020
a) 附加信息； b） 辅助识别色
5.2 颜色代码 5.2.1 管道系统安全信息标记应包含颜色代码，颜色代码包括基本识别色和用于表示有害物质的黄色安全色。 5.2.2在不需要进一步区分有害物质时，管道系统安全信息标记中可不使用基本识别色而仅使用黄色安全色。 5.2.3黄色安全色和基本识别色所对应的管道介质的类型见表1。附录A给出了引自不同色序系统的颜色参考值。
表1安全色、基本识别色及其对比色
颜色安全色
颜色黄色灰色
管道介质有害物质
对比色黑色
基本识别色示例
黑色
气态或液态的气体
液体和固体物质（粉末、颗粒物）
黑色
白色
SZIC
橙色紫罗兰色红色绿色蓝色
黑色白色白色白色白色
酸
基本识别色
碱
灭火介质
水空气
5.2.4黄色安全色和基本识别色的色品坐标应落在表2规定的相关颜色范围内。各颜色的亮度因数应符合表2的规定。
表2安全色及基本识别色的颜色范围和亮度因数
颜色范围的角点色品坐标 CIE标准照明体D65 CIE2°标准色度观测者
亮度因数
颜色
3
2 0.514 5 0.472 5 0.300 0.310
3 0.470 0.440 0.290 0.320
4
安全黄色灰色
0.467 0.516 0.350 0.360
0.432 0.478 0.340 0.370
0.45~0.65
y 3 y
0.15~0.50
3 GB/T38650—2020
表2（续）
颜色范围的角点色品坐标 CIE标准照明体D65 CIE2°标准色度观测者
亮度因数
颜色
β3
2 0.300 0.270 0.535 0.375 0.286 0.146 0.595 0.315 0.313 0.453 0.196 0.250
3
1
4
0.385 0.355 0.610 0.390 0.250 0.310 0.660 0.312 0.313 0.682 0.078 0.171
0.260 0.310 0.506 0.404 0.304 0.273 0.584 0.341 8 0.209 0.383 0.225 0.184
0.345 0.395 0.570 0.429 0.293 0.275 0.630 0.342 0.013 0.486 0.137 0.038
黑色
≤0.03
y .r y .r y 3 y x y
≥0.25
橙色
紫罗兰色
0.1~0.36
红色
0.07~0.15
绿色
≥0.10
≥0.05
蓝色
y
注：CIE标准照明体D65外部照明时的物体色测量的几何条件为45°/0°或者0°/45°。
5.3管道介质名称 5.3.1管道介质名称可以是介质的实际名称、化学分子式或编号等。管道介质的实际名称应以中文为主，必要时可增加其他语言文字，例如英文。 5.3.2管道介质名称中较长的词可以使用缩写或简称形式，所使用的缩写或简称均应规定在相关的安全文件中。 5.3.3管道介质名称的文字应使用相应的对比色居中显示在基本识别色或黄色安全色的颜色区域内，安全色和基本识别色的对比色见表1，示例如图1所示。介质名称也可使用白色背景色黑色文字显示。 5.3.4管道介质名称中的中文字体宜选用等线字体（例如黑体）；如果使用英文，则英文字体宜选用无衬线字体（例如Arial字体）。在使用英文时，第一个英文单词首字母应大写，其他字母宜小写。
空气
图1在基本识别色区域内显示管道介质名称的示意
5.4流向指示符 5.4.1管道系统安全信息标记中应使用箭头符号作为流向指示符指示管道介质的流动方向。箭头符号的设计应符合图2的规定。
4 GB/T38650—2020
5.4.2流动方向宜使用单向箭头表示（见图2） ，在适当情况下（如环形管道）可使用双向箭头表示（见图3）。为了确保在预期观察距离上足够清 根据需要缩短或延长箭头符号的箭杆。
01
图2流向指示符的设计要求
图3双向流向指示符示意
5.4.3流向指示符的呈现有两种方式：
a）在白色背景色上使用黑色箭头符号； b）在基本识别色或黄色安全色上使用相应对比色的箭头符号。
5.5警告标志和危险象形图 5.5.1警告标志和危险象形图是管道系统安全信息标记的重要构成要素，用于通过符号化的方式传达特定的安全含义。与管道介质相关的警告标志或危险象形图应通过风险评估确定。 5.5.2管道系统安全信息标记中使用的警告标志应从GB/T31523.1中选取，危险象形图应符合 GB30000的规定。 5.5.3管道系统安全信息标记中的警告标志和危险象形图应显示在白色或黄色的背景色中，如图4和图5所示。
A AA
b)
a)
图4在白色背景色上显示警告标志和危险象形图的示意
b)
a)
图5在黄色的安全色背景色上显示警告标志和危险象形图的示意
