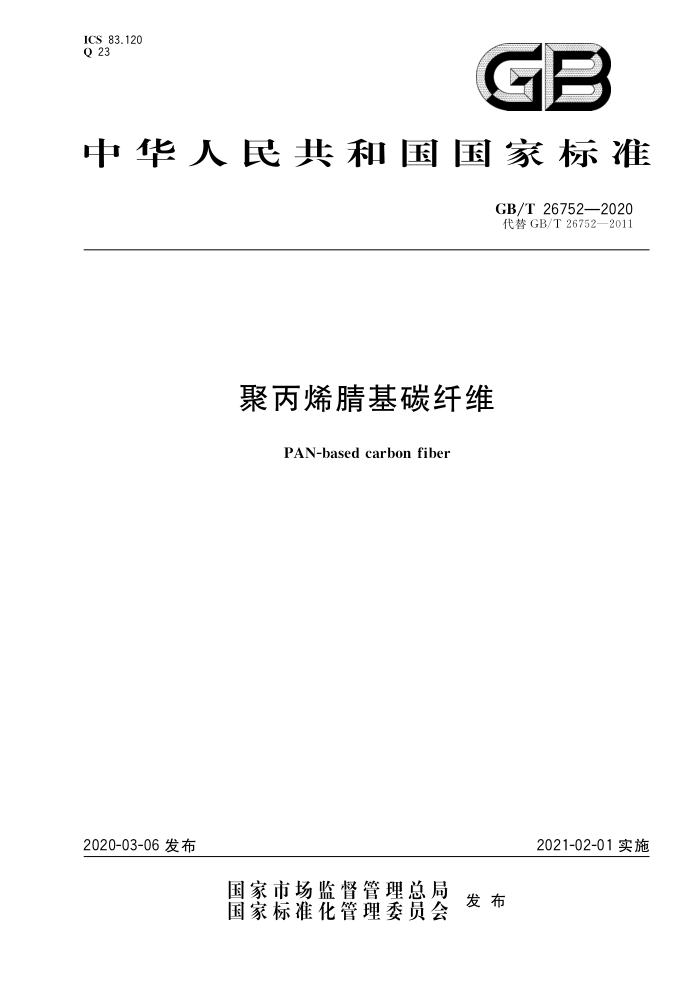

ICS 83.120 Q 23
GB
中华人民共和国国家标准
GB/T26752—2020 代替GB/T26752—2011
聚丙烯腈基碳纤维
PAN-based carbon fiber
2021-02-01实施
2020-03-06发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T26752—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T26752一2011《聚丙烯基碳纤维》。 本标准与GB/T26752一2011相比，除编辑性修改外主要技术变化如下：
增加2个引用标准（见第2章）；一增加术语和定义（见3.1、3.2和3.3）； -增加了溶剂分类、工艺分类及其表示（见4.1.2和4.1.3）；一上浆剂分类删除“通用型”，增加“适用于热固性聚酰亚胺树脂”“适用于热塑性聚酰亚胺树脂”
和“其他”（见4.1.6，2011年版的4.1.4）；修改了上浆剂含量分类及其表示（见4.1.7，2011年版的4.1.5）；力学性能分类中增加了一些品种（见表1）；修改了碳纤维产品标记（见4.2.2011年版的4.2）：修改了外观要求（见5.1，2011年版的5.1）；增加了长度偏差及试验方法（见5.2和6.2）； -增加了丝束规格的性能指标要求（见表2）；删除了含碳量上限值（见2011年版的5.2）；将密度的试验方法改为GB/T30019（见6.3.2，2011年版的6.2.2）；将上浆剂含量的试验方法改为GB/T29761（见6.3.3,2011年版的附录B)；修改保质期（见8.4.2，2011年版的8.4.2）。
本标准由中国建筑材料工业联合会提出。 本标准由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本标准起草单位：威海拓展纤维有限公司、北京化工大学、中国航空工业集团公司沈阳飞机设计研
究所、中复神鹰碳纤维有限责任公司、中国化学纤维工业协会、吉林碳谷碳纤维股份有限公司、江苏恒神股份有限公司。
本标准主要起草人：丛宗杰、陈洞、张洪池、邹秀娟、高爱君、隋晓东、连峰、李德利、王继军、钱洪川。 本标准所代替标准的历次版本发布情况为：
GB/T26752—2011。
SAG
1 GB/T26752—2020
聚丙烯腈基碳纤维
1范围
本标准规定了聚丙烯睛基碳纤维的术语和定义、分类和标记、要求、试验方法、检验规则、包装、标志、运输和贮存。
本标准适用于聚丙烯腈基碳纤维长丝，不适用于沥青基、粘胶基等非聚丙烯腈基碳纤维。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 3362 碳纤维复丝拉伸性能试验方法 GB/T18374增强材料术语及定义 GB/T 29761 碳纤维 浸润剂含量的测定 GB/T 30019 碳纤维密度的测定
术语和定义
3
GB/T18374界定的以及下列术语和定义适用于本文件。
3.1
有捻纤维 twisting fiber 沿纤维束轴向加捻后收卷的纤维。
3.2
无抢纤维 twistlessfiber 沿纤维束轴向不加捻收卷的纤维。
3.3
解捻纤维 untwisting fiber 去除捻度的纤维。
4分类和标记
4
4.1分类 4.1.1力学性能分类
按力学性能分为高强型、高强中模型、高模型和高强高模型四类，其分类由两个汉语拼音字母和四匹
位数字组成。两个字母表示力学性能分类，四位数字表示相应的力学性能参数，前两位数字表示拉伸强度，后两位数字表示拉伸弹性模量，具体规定见表1。
如拉伸强度为4500MPa～<5500MPa、拉伸弹性模量为220GPa～<260GPa的高强型碳纤维
1 GB/T26752—2020
表示为GQ4522。 4.1.2溶剂分类
溶剂分类由一位字母表示： a） 采用二甲基亚（DMSO)，表示为S； b) 采用二甲基乙酰胺（DMAc），表示为A； c） 采用硫氰酸钠（NaSCN），表示为N； d) 采用其他，表示为R。
4.1.3 工艺分类
-
工艺分类由一位字母表示： a) 湿法，表示为W； b) 干湿法，表示为D。
4.1.4丝束规格分类
丝束规格分类由数字与字母K表示，数字为每束纤维中单丝根数与1000的比值，如：3000根单丝的纤维束，其丝束规格表示为3K。 4.1.5加捻情况分类
加捻情况分类由一位数字表示： a） 有捻纤维，表示为1； b) 无捻纤维，表示为2； c 解捻纤维，表示为3。
4.1.6 6上浆剂分类
上浆剂分类由一位数字表示： a) 适用于环氧类树脂，表示为1； b) 适用于乙烯基酯、环氧类树脂，表示为2； c) 适用于环氧、酚醛，双马类树脂，表示为3； d) 适用于热固性聚酰亚胺树脂，表示为4； e) 适用于热塑性聚酰亚胺树脂，表示为5； f) 其他，表示为6。
4.1.7 上浆剂含量分类
上浆剂含量分类由一位数字表示： a) 不含上浆剂，表示为0；
1
b) 上浆剂含量为0.5%～~<1.0%，表示为1； c) 上浆剂含量为1.0%~<1.5%，表示为2； d) 上浆剂含量为1.5%～<2.0%，表示为3； e) 上浆剂含量为2.0%～<2.5%，表示为4； f) 上浆剂含量≥2.5%，表示为5。
2 GB/T26752—2020
表 1力学性能分类
力学性能分类及表示力学性能分类 表示
拉伸强度分类及表示拉伸强度范围
拉伸弹性模量分类及表示拉伸弹性模量范围
表示 35 45 45 50 55 60 65 70 30 55
表示
MPa 3500~<4500 4500~<5500 4 500~<5 000 5 000~<5 500 5500~6000 6000~≤6500 6500~≤7000 7000~<7500 3000~<3500 5500~<7000
GPa 220~260
高强型
22
GQ
14
高强中模型 QZ
26
260~<350
350~<400 350~<400 350~<400 400~450 450~<500 500~550 550~<600 600~650 650~<700
高模型
GM
35 35 35 40 45 50 55 60 65
40
4 000~≤5500
高强高模型 QM
35
3500~≤4000
4.2 标记
标记由力学性能分类、溶剂分类、工艺分类、丝束规格、加捻情况、上浆剂分类、上浆剂含量和标准编号组成。
D 口 0--0--0 GB/T26752—2020
上浆剂含量上浆剂分类加抢情况丝束规格工艺分类溶剂分类力学性能分类
示例：表示高强型碳纤维，其拉伸强度为3500MPa～<4500MPa、拉伸弹性模量为220GPa～<260GPa、以二甲基亚
矾作为溶剂、采用湿法纺丝工艺生产、丝束中单丝为3000根、无捻、上浆剂适用于环氧类树脂、上浆剂含量为1.5%~ <2.0%的产品标记为：
3
