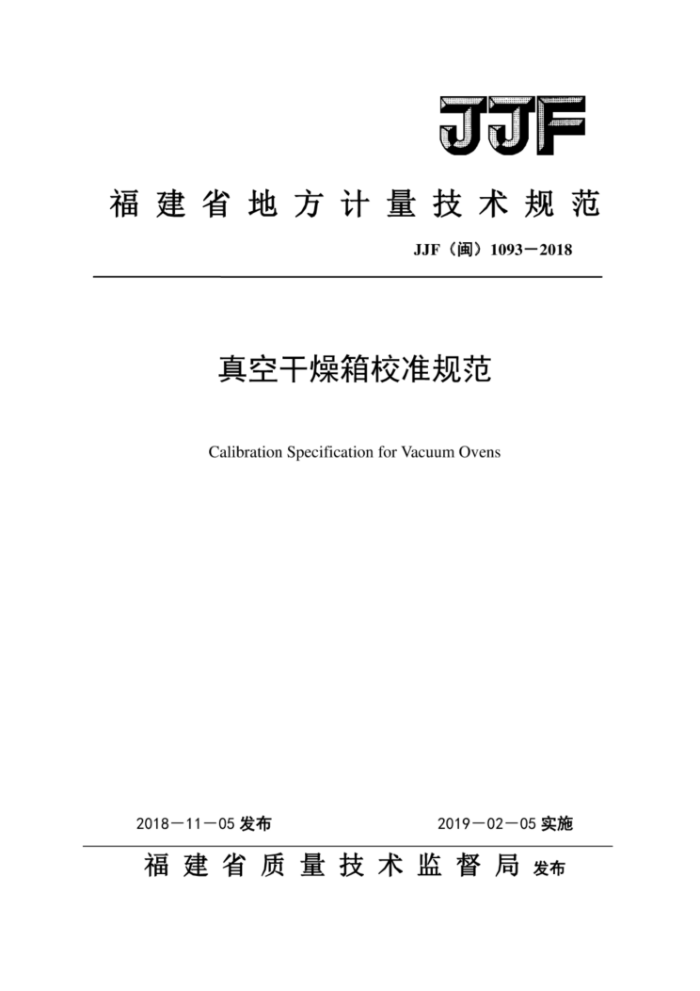

福建省地方计量技术规范
JJF（闽）1093-2018
真空干燥箱校准规范
CalibrationSpecificationforVacuumOvens
2019-02-05实施
2018-11一05发布
福建省质量技术监督局发布 JJF（闽）1093-2018
真空干燥箱校准规范 Calibration Specification for Vacuum Ovens
JJF (闽) 1093-2018
归口单 位：福建省质量技术监警局
主要起草单位：三明市计量所参加起草单位：厦门计量检定测试院
莆田市计量所南平市计量所宁德市计量所
本规范委托起草单位负责解释 JJF（闽）1093—2018
本规范主要起草人：
张永东 （三明市计量所）
李九胜（三明市计量所）王慧（三明市计量所）
参加起草人：
王在旗（厦门计量检定测试院）杨凌文（莆田市计量所）吴隆建（南平市计量所）黄东兴 （宁德市计量所） JJF（闽）10932018
目录
(II) (1) (1) (1) (1) (1) .(1) (1) (1) (1) (1)
引言· 1范围. 2引用文件 3术语和计量单位..。 3.1压力偏差 3.2真空密封性 3.3温度偏差 3.4温度波动度.. 4概述 5计量特性 5.1外观 5.2技术指标 6校准条件 6.1环境条件： 6.2校准用计量标准器· 7校准项目和校准方法 7.1校准项目 7.2校准方法 .oo.. 8校准结果表达 9复校时间间隔附录A 真空干燥箱校准记录参考格式附录B 真空干燥箱校准证书内页参考格式附录C 真空干燥箱压力偏差测量结果的不确定度评定示例. 附录D 真空干燥箱温度偏差测量结果的不确定度评定示例
.
+&+
*
.
+***06*
(2) (2) (2) (2) (3) (3) ·(3)
.
+***
(5) (5) (6) ·(8) (9) (12)
* JJF（闽）10932018
引言
本规范按国家计量技术规范JJF1001一2011《通用计量术语及定义》、JJF 1059.1一2012《测量不确定度评定与表示》以及JJF1071一2010《国家计量校准规范编写规则》中规定的相关术语定义和编写规则。
本规范参照GB/T29251-2012《真空干燥箱》编制而成。 本规范系首次颁布。
II JJF（闽）1093—2018
真空干燥箱校准规范
1范围
本规范适用于真空干燥箱（以下简称真空箱）温度及压力的计量性能的校准。
2引用文件
本规范引用了下列版本的文件： GB/T29251-2012《真空干燥箱》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1压力偏差pressuredeviation 真空箱稳定状态下，一定时间间隔内，真空箱压力表显示值平均值和实际压力测量值
平均值的差值。
3.2真空密封性vacuumleakproofness 真空箱在达到极限真空度下，一定时间间隔内，真空箱保持真空压力的能力。 3.3温度偏差temperaturedeviation 真空箱稳定状态下，工作空间各测量点在规定时间内实测最高温度和最低温度与设定
温度的上下偏差。温度偏差包含温度上偏差和温度下偏差。
3.4温度波动度temperaturefluctuation 真空箱稳定状态下，在规定的时间间隔内，工作空间任意一点温度随时间的变化量。
4概述
真空箱是专为干燥热敏性、易分解和易氧化物质而设计的，工作时可使工作室内保持一定的真空度，并能够向内部充入情性气体，特别是一些成分复杂的物品也能进行快速于燥。采用智能型数字调节仪进行设定、显示与控制。
真空箱按工作室几何形状分为方形和圆形。 真空箱广泛应用于生物化学、化工制药、医疗卫生、农业科研、环境保护等研究应用
领域，作粉末干燥、烘培以及各类玻璃容器的消毒和灭菌用。
5计量特性 JJF（闽）1093—2018
5.1外观 5.1.1真空箱上应有名称、型号、制造厂、出厂编号等。 5.1.2真空箱外观应完好，结构应完整，附件、备件应齐全，各开关、按钮、按键等功能正常，不应有影响正常使用的缺陷。 5.2技术指标 5.2.1压力偏差
压力偏差应不大于真空箱压力表的允许误差。 5.2.2真空密封性
在真空箱稳定状态下60min内，真空度初始值与最终值之差应不大于0.5kPa。 5.2.3温度偏差
最高工作温度不超过200℃的真空箱，温度偏差应不超过±3℃。 最高工作温度超过200℃的真空箱，温度偏差应不超过其最大工作温度的±1.5%。
5.2.4温度波动度
真空箱温度波动度应不超过1℃。 注：（1）对计量特性另有要求的真空箱，按有关技术文件规定的要求进行校准。
（2）以上指标要求不用于合格性判断，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（5～35）℃。 6.1.2环境湿度：（30～80）%RH。 6.1.3大气压：（80~106）kPa。 6.1.4负载条件：真空箱校准一般应在空载条件下进行，若用户需要可在负载条件下进行，但应说明负载情况。 6.2校准用计量标准器 6.2.1压力测量标准
压力测量标准的压力测量结果扩展不确定度（k=2）应不大于被测真空箱压力最大允许误差绝对值的1/3。 6.2.2温度测量标准
温度测量标准的温度测量结果扩展不确定度（k=2）应不大于被测真空箱压力最大允
许误差绝对值的1/3
2 JJF（闽）1093—2018
7校准项目和校准方法 7.1校准项目
真空箱校准项目包括压力偏差、真空密封性、温度偏差及温度波动度。 7.2校准方法 7.2.1压力偏差、真空密封性的校准 7.2.1.1压力的校准
当采用无线压力标准器时，可以把压力标准器放置在真空箱内隔板的任意位置；当采用其他压力标准器时，可以通过压力接口与真空箱相连接，并严格保证连接处的密封性。 对真空箱抽真空操作进行压力校准。
压力偏差的校准点为-0.05MPa，也可以根据用户实际需要选取校准点，将压力设定或控制在选择的压力点上，当压力稳定时，同时读取真空表压力示值和压力标准器示值，在 6min内，每2min读数一遍，共读数4遍，取平均值计算压力偏差。
压力密封性的校准是在极限真空下进行。将真空箱开启直到极限真空度下，关闭真空箱进口阀、出口阀和真空泵，保持真空箱处于密封状态，在60min内，记录压力测量标准器的初始压力值和最终压力值。 7.2.1.1.1压力偏差的计算
△P=P1 Po
(1)
式中： AP真空箱的压力偏差，MPa PI一—真空箱压力表的示值平均值，MPa： Po一压力测量标准器的示值平均值，MPa。
7.2.1.1.2真空密封性的计算
在60min内测量真空密封性的变化量。
△P'= P,- Ps
(2)
式中： △P'——真空箱真空密封性，MPa; Ps——60min内真空箱压力初始值，MPa; Pp—60min内真空箱压力最终值，MPa。
7.2.2温度偏差、温度波动度的校准
