http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T 3177—2018
目次
前言
IHI
范围规范性引用文件
1
2 3 术语和定义 4
基本要求 5 检测方法 5. 1 一般规定 5. 2 检测设备 5. 3 锚圈口摩阻损失测试 5. 4 孔道摩阻损失测试 5. 5 张拉有效应力检测
一
检测指标 6. 1 般规定 6.2 有效应力控制指标 6.3 有效应力检测报告附录A（资料性附录 锚下有效预应力检测汇总表，附录B（资料性附录 单根复张法检测原理附录C（资料性附录） 公路水运工程预应力张拉有效应力检测指南
6
X
11
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T 3177—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由安徽省交通运输厅提出并归口。 本标准起草单位：安徽省交通建设工程质量监督局、上海同济检测技术有限公司、安徽省公路桥梁
工程有限公司、安徽省交通建设有限责任公司、湖南联智桥隧技术有限公司。
本标准主要起草人：高学华、戚斌、卡国炎、姚鸿梁、孙学军、储根法、王乐远、宋爽、王琛、孟平丛、钱申春、程晓东。
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途
II DB34/T 3177—2018

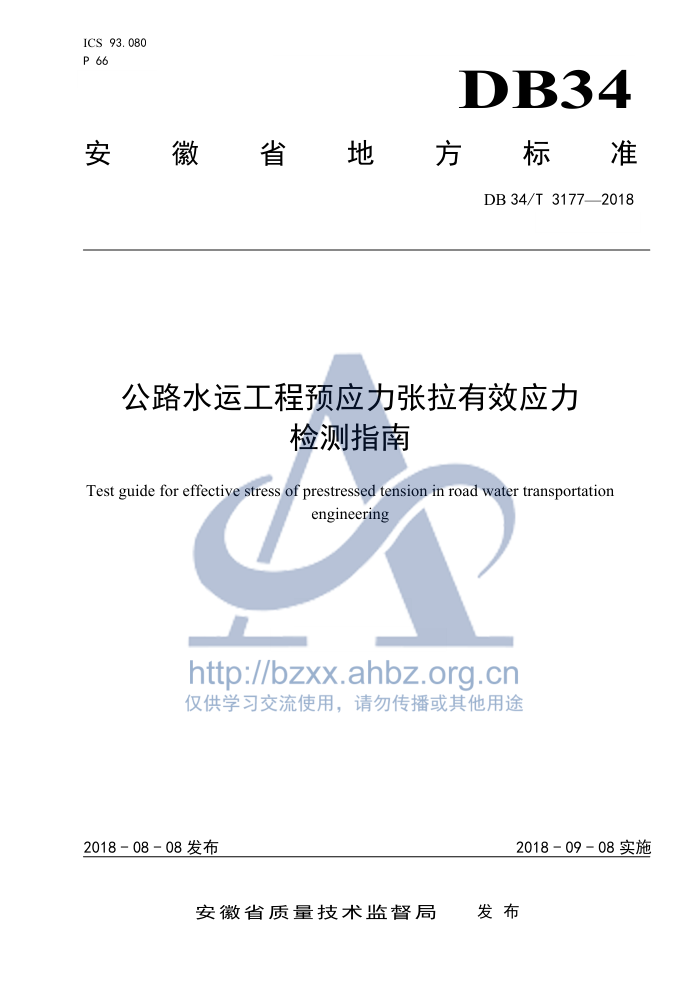

公路水运工程预应力张拉有效应力检测指南
1范围
本标准规定了公路水运工程预应力张拉有效应力检测的基本要求、检测方法和检测指标。 本标准适用于公路水运工程新建、改建和加固工程中张拉有效应力检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5223预应力混凝土用钢丝 GB/T5224预应力混凝土用钢绞线 GB/T 14370 ）预应力筋用锚具、夹具和连接器 GB/T 20065 预应力混凝土用螺纹钢筋 JTG/T F50 ）公路桥涵施工技术规范
3术语和定义
下列术语和定义适用于本文件
3. 1
锚固应力损失 anchorage stress loss 预应力筋张拉锚固后，因预应力筋回缩、锚具和梁体变形等原因引起的预应力损失，
3. 2
锚下有效预应htteotyf/osxxndea tnchoraze.Org.cn 预应力筋张拉锚固斥，实际张拉控制座力扣除相应损失后来预应力筋锚再留存的应力。
可
文
3. 3
有效预应力检测effectiveprestressdetection 预应力筋张拉锚固后，对锚下有效预应力大小及其不均匀度的检测评定。
3.4
有效预应力同束不均匀度 unevenness ofeffective prestressin the samebunch
同一束预应力筋中各单根预应力筋锚下有效预应力最大值和最小值的偏差程度
1
