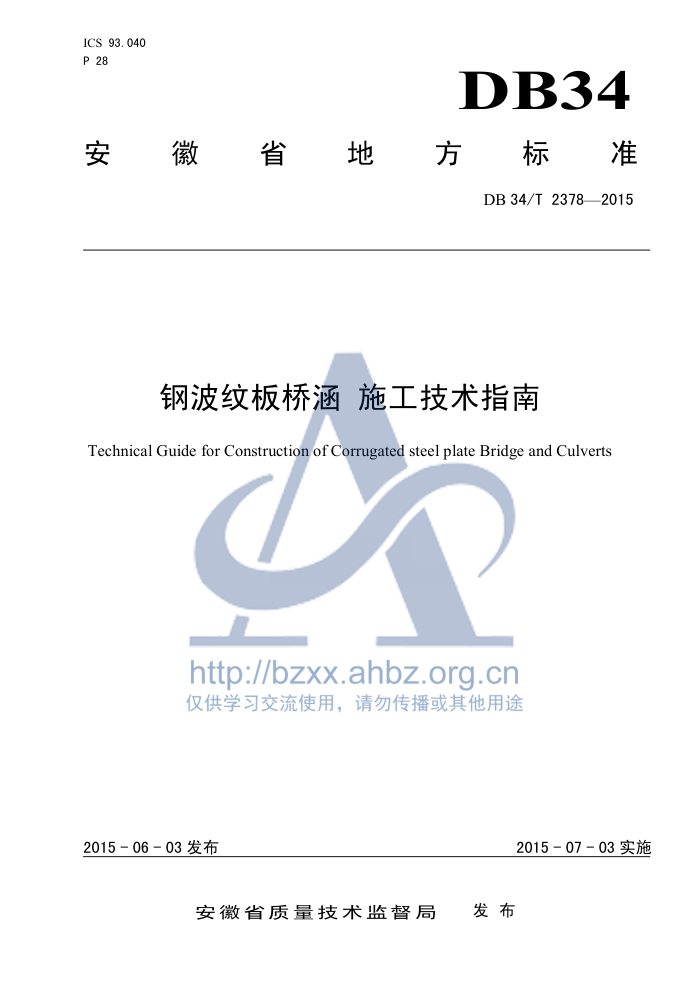

ICS 93.040 P 28
DB34
安徽省地 國方時 電标准
DB34/T2378—2015
钢波纹板桥涵施工技术指南
Technical Guide for Construction of Corrugated steel plate Bridge and Culverts
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途
2015-06-03发布
2015-07-03实施
发布
安徽省质量技术监督局 http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T 23782015
前 言
本标准依据GB/T1.1-2009给出的规则起草。 本标准由安徽省交通运输厅提出并归口。 本标准起草单位：安徽省交通投资集团有限责任公司、中交第一公路勘察设计研究院有限公司、安
徽省交通规划设计研究总院、安徽省标准化协会。
本标准起草人：黄志福、胡可、王宏祥、李祝龙、刘百来、左敦礼、曹光伦、于春江、何金武、李必文、梁养辉、赵可肖、陈维平、马乙一、杨牧盘、张博、叶雨霞、窦维禹、胡滨、王亮、贺冉冉。
http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 http://bzxx.ahbz.org.cn 仅供学习交流使用，请勿传播或其他用途 DB34/T2378—2015
钢波纹板桥涵施工技术指南
1范围
本标准规定了钢波纹板桥涵的术语和定义、一般规定、材料与设备、施工工艺及质量检验细则。 本标准适用于高速公路、一、二、三级公路工程中采用钢波纹板材料拼装制作的管涵、拱涵、桥梁
等结构的施工技术指导，水利、市政、管网工程可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T700碳素结构钢 GB/T706 热轧型钢 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB 1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T 2518 连续热镀锌钢板及钢带 GB/T 3223 声学水声换能器自由场校准方法 GB/T12467.1 金属材料熔焊质量要求第1部分：质量要求相应等级的选择准则 GB/T27806环氧沥青防腐涂料 JT/T791 公路涵洞通道用波纹钢管（板） JTGF10公路路基施工技术规范 JTG/TF50 公路桥涵施工技术规范 CNS1304 乳化沥青
3术语和定义
http://bzxx.ahbz.org.cn
下列术语和定李考俊流使用，请勿传播或其他用途
3. 1
钢波纹板corrugatedsteelplate 钢质板材按照规定尺寸，经过波形轧制而形成的钢质波形板状材料。
3. 2
波纹板件长度lengthofcorrugatedsteelplatesection 曲面波纹板件的弧长。
3. 3
1
