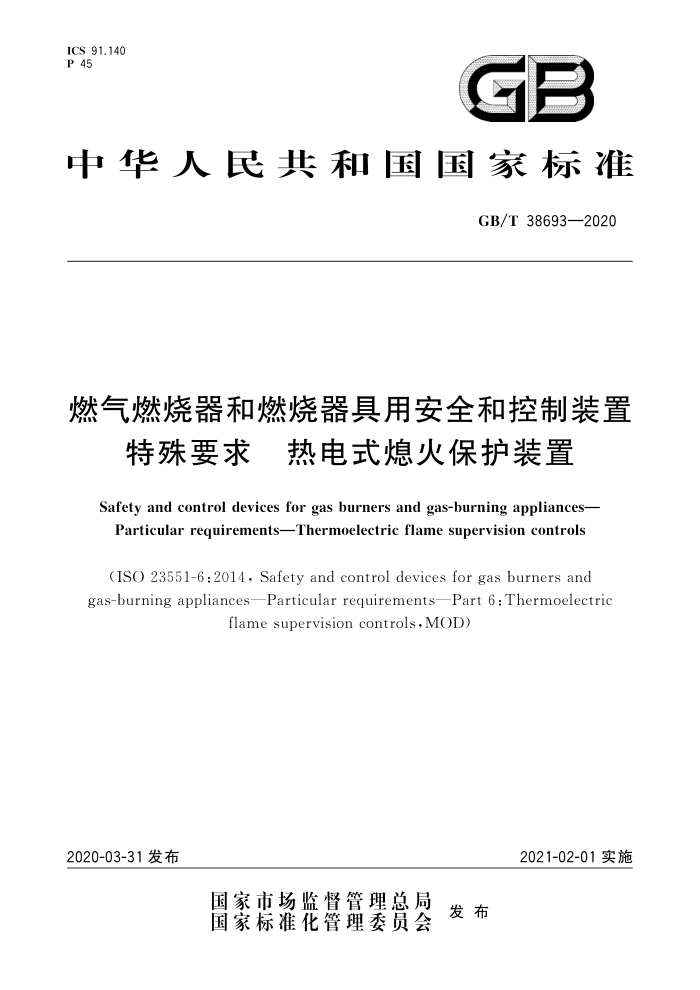

ICS 91.140 P 45
GB
中华人民共和国国家标准
GB/T38693—2020
燃气燃烧器和燃烧器具用安全和控制装置
特殊要求 热电式熄火保护装置 Safety and control devices for gas burners and gas-burning appliances- Particular requirementsThermoelectric flame supervision controls (ISO 23551-6:2014, Safety and control devices for gas burners and gas-burning appliances—Particular requirements—Part 6 : Thermoelectric
flame supervision controls,MOD)
2021-02-01实施
2020-03-31发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T38693—2020
目 次
前言
范围规范性引用文件
2
3术语和定义 4分类和分组 4.1熄火保护装置分类
4.2 熄火保护装置分组 5结构和材料
5.1 一般要求 5.2 结构 5.3 材料 5.4 燃气连接 6要求 6.1 一般要求 6.2 部件要求 6.3 性能要求试验方法
7
7.1试验条件 7.2部件试验 7.3 性能试验 8检验规则. 8.1 出厂检验 8.2型式检验标志、安装和操作说明书
C
15
15 16
9
9.1 标志 9.2安装和操作说明书 9.3警告提示…. 10 包装、运输和贮存附录A（资料性附录）本标准与ISO235516：2014相比的结构变化情况附录B（资料性附录）本标准与ISO235516：2014的技术性差异及其原因附录C（资料性附录）本标准支持GB16914一2012基本要求的条款对应表附录D（资料性附录） 熄火保护装置形式和构成示意图. 附录E（资料性附录）火焰传感用热电偶安装附录F（资料性附录）电磁阀单独检验时的试验装置
16 16
17
18 21 23
24
26 GB/T 38693—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO235516：2014《燃气燃烧器和燃烧器具用安全和控制装置
特殊要求第6部分：热电式熄火保护装置》。
本标准与ISO235516：2014相比在结构上有较多调整，附录A中列出了本标准与ISO235516： 2014的章条编号对照一览表
本标准与ISO235516：2014相比存在技术性差异，这些差异涉及的条款已通过在其外侧页面空白
位置的垂直单线（1）进行了标示，附录B中给出了相应技术性差异及其原因的一览表
本标准为与GB16914一2012《燃气燃烧器具安全技术条件》保持一致，在附录C中给出了本标准支持GB16914一2012基本要求的条款对应表
本标准还做了下列编辑性修改：
修改了标准名称；
一
删除了ISO235516：2014的资料性附录A和附录B；
一
一增加了资料性附录C、附录E和附录F，强调与我国强制性技术法规类标准的对应情况；一修改了ISO2355H6:2014的资料性附录H作为附录D。 本标准由中华人民共和国住房和城乡建设部提出并归口。 本标准起草单位：奥可利电子（昆山)有限公司、中国市政工程华北设计研究总院有限公司、宁波市
万宝电器有限公司、宁波奥凯安全科技有限公司、浙江三国精密机电有限公司、中山骏业佳安特电器有限公司、深圳市贝来加尔技术有限公司、艾欧史密斯（中国)热水器有限公司、广东万和电气有限公司、青岛经济技术开发区海尔热水器有限公司、宁波方太厨具有限公司、华帝股份有限公司、浙江帅丰电器股份有限公司、浙江博立灶具科技有限公司、嵊州市金帝智能厨电有限公司、中山市禧电子科技有限公司、国家燃气用具质量监督检验中心
本标准主要起草人：徐继业、潘翠景、孙伟宝、林开良、毕风娟、白阳、高永、杨国斌、周亮、李键、严力峰、 罗钊明、邵于佶、翰木春、张正东、裴俊、张梦婷、魏茹
I GB/T 38693—2020
燃气燃烧器和燃烧器具用安全和控制装置
特殊要求热电式熄火保护装置
1范围
本标准规定了使用GB/T13611规定的城镇燃气的燃烧器和燃烧器具用热电式熄火保护装置（以
下简称“熄火保护装置”）的分类和分组，结构和材料，要求，试验方法，检验规则，标志、安装和操作说明书，包装、运输和贮存，
本标准适用于最大工作压力不天于500kPa、公称尺寸不大于DN50的燃气燃烧器和燃烧器具用热
电式熄火保护装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 (GB/T2828.1—2012,ISO28591:1999,IDT)
GB/T13611城镇燃气分类和基本特性 GB/T30597一2014燃气燃烧器和燃烧器具用安全和控制装置通用要求（ISO23550：2011，
MOD)
3术语和定义
GB/T30597界定的以及下列术语和定义适用于本文件。为便于使用，以下重复列出了 GB/T30597中的某些术语和定义。 3.1
热电式熄火保护装置thermoelectricflamesupervisioncontrols 由阀体、电磁阀、热电偶组成的能响应热电偶产生的热电势，并使通向主燃烧器或主燃烧器和点火
燃烧器的燃气通路开启，并在受监控火焰熄灭后，能自动切断燃气通路的装置。
注：熄火保护装置的形式和构成示意图参见附录D。
3.2
电磁阀 solenoidvalve 一种装入阀体内、用热电偶产生的热电势来维持燃气通路的开启状态，并在所监控火焰熄灭后能够
关闭燃气通路的部件。 3.3
热电偶thermocouple 火焰感应元件，响应受监控火焰的温度，产生热电势
3.4
点火互锁ignitioninterlock 只要通向主燃烧器通路开启，就能阻止点火器动作的部件。
