ICS 29.020 J 09
GE

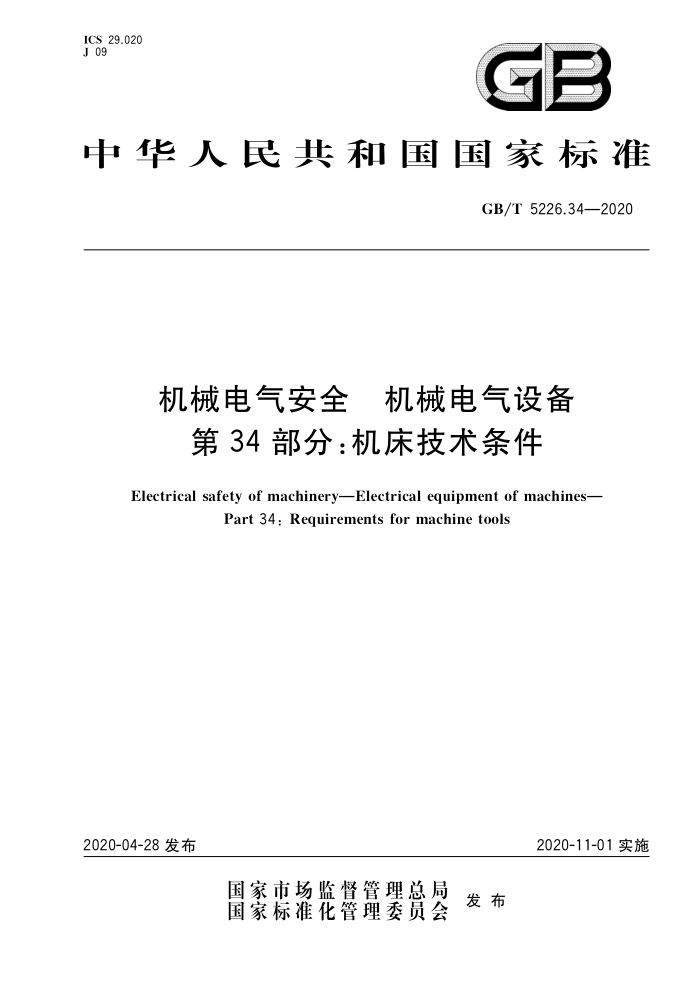

中华人民共和国宝家标准
GB/T 5226.34—2020
机械电气安全 机械电气设备
第34部分：机床技术条件
Electrical safety of machineryElectrical equipment of machines-
Part 34: Requirements for machine tools
2020-11-01 实施
2020-04-28 发布
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T 5226.34—2020
目 次
前言
II
范围 2规范性引用文件 3术语和定义、缩略语·
1
基本要求 5引人电源线端接法和切断开关
4
电击防护
6
6
电气设备的保护 8 等电位联结
控制电路和控制功能 10 操作板和安装在机械上的控制器件· 11 控制设备的位置、安装和电柜 12 导线和电缆· 13 配线技术 14 电动机及有关设备· 15 插座和照明· 16 标记、警告标志和参照代号 17 技术文件· 18验证附录A（规范性附录） 机床数控系统的安全附录B（资料性附录） 功能安全说明附录C（资料性附录）保护器件的动作电流参考文献
9
#+.
人
人
人
9
1 0
13 17
18
.
20 GB/T 5226.34—2020
前言
GB/T5226《机械电气安全机械电气设备》分为以下部分：
第1部分：通用技术条件；第6部分：建设机械技术条件；第 7部分：工业机器人技术条件；第11部分：电压高于1000Va.c.或1 500Vd.c.但不超过 36 kV的高压设备的技术条件； -第31部分:缝纫机、缝制单元和缝制系统的特殊安全和EMC要求；第32部分：起重机械技术条件；第33部分：半导体设备技术条件；
一
一第34部分：机床技术条件;；
本部分为 GB/T 5226 的第 34 部分本部分按照GB/T 1.1一2009给出的规则起草本部分由中国机械工业联合会提出。 本部分由全国工业机械电气系统标准化技术委员会（SAC/TC 231)归口。 本部分起草单位：北京机床研究所有限公司、浙江省机电产品质量检测所、广东产品质量监督检验
研究院、浙江凯达机床股份有限公司、科德数控股份有限公司、中国质量认证中心、北京精雕科技集团有限公司、山东莱恩光电科技有限公司、广东今科机床有限公司。
本部分主要起草人：黄祖广、杜量、薛瑞娟、陈建明、黄麟、李志宏、何宇军、蒋、王江东、李国学、 任壮喜、胡进方、邝锦富、张玉洁。
II GB/T 5226.34—2020
机械电气安全机械电气设备
第34部分：机床技术条件
1范围
GB/T5226的本部分规定了机床电气设备及系统（简称电气设备”)安全与验收的技术要求本部分适用于机床电气设备及系统。 注1：本部分所指的机床电气设备及系统一般包括金属切削机床、木工机床、锻压机床等的电气设备及系统
下面给出了机床的示例,但不限于所给出的示例： a）车床(包括：没有数控系统或带有限功能数控系统的手工操作的车床、数控机床、数控车床和车削中心、单
或多主轴自动车床); b）铣床(包括:镗床); c）加工中心; d）刨床; e）钻床; f) 磨床; g) 齿轮加工机床; h） 激光加工机床;
电加工机床(不包括放电电路部分)；冷金属锯切机床；
i) j) k） 剪板机床;
1）液压折弯机床; m）液压、气动压力机床; n）将电能直接作为工具的电路应不在本部分范围之内。
注2：本部分所指的电气设备包括机床电气设备、电子设备和可编程序电子设备，系统包括电气控制系统和数字控
制系统(数控系统)。 注3：本部分所述的电气设备及系统是从机床电气设备的电源引人处开始的。 注4：本部分适用的电气设备及系统及其部件,其标称电压不超过AC 1000V或DC 1500V,额定频率不超过
200 Hz。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 755—2008　旋转电机　定额和性能(IEC 60034-1:2004,IDT) GB/T 4026一2019人机界面标志标识的基本和安全规则设备端子、导体终端和导体的标识
(IEC 60445:2017,IDT)
GB/T 4205一2010　人机界面标志标识的基本和安全规则　操作规则（IEC 60447:2004,IDT) GB/T 5226.1一2019　机械电气安全　机械电气设备第1部分：通用技术条件（IEC 60204-1：
2016,IDT)
GB/T 12668.501一2013调速电气传动　第 5-1部分：安全要求　电气、热和能量（IEC 61800-5-
1:2007,IDT)
1
SAC GB/T 5226.34—2020
3.1.3
性能等级performance level 用于规定控制系统安全相关部件在预期条件下执行安全功能的离散等级。 ［GB/T 16855.1—2018,定义3.1.23］
3.1.4
安全完整性等级 safety integrity level -种离散的等级（三种可能的等级之一），对应安全完整性值的范围。在这里,安全完整性等级 3是
最高的,安全完整性等级 1 是最低的。
［GB 28526—2012,定义 3.2.23]
3.2缩略语
下列缩略语适用于本文件。 AC:交流电（Alternating Current) CNC:计算机数控(Computerized Numerical Control) DC:直流电(Direct Current) EMC:电磁兼容性(Electromagnetic Compatibility) I/O:输人/输出(Input ／Output) MT:机床(Machine Tool) NC:数值控制,数控(Numerical Control) PELV:保护特低电压(Protective Extra-Low Voltage) PL:性能等级(Performance Level) SIL:安全完整性等级（Safety Integrity Level)
4　基本要求
4.1一般原则
机床电气设备及系统安全的一般原则应符合GB/T 5226.1一2019中 4.1的规定。 机床数控系统的安全要求见附录 A。
4.2 2电气设备的选择 4.2.1概述
电气设备和器件应： a）适合于他们预期的用途; b）按供方说明书要求使用;； c） 符合 GB/T 5226.1—2019中有关规定。
4.2.2开关设备
开关设备应符合GB/T 5226.1一2019中 4.2.2的规定。 4.3电源
电源的设计运行条件、交流电源、直流电源、专用电源系统应符合GB/T 5226.1一2019中 4.3的规定。
3 GB/T 5226.34—2020
4.4　实际工作环境和运行条件 4.4.1概述
电气设备应适用于其预期使用的实际环境和运行条件。当实际环境和运行条件与下文规定范围不符时，供方需和用户达成必要的协议。
4.4.2电磁兼容性(EMC)
电气设备产生的电磁骚扰不应超过其预期使用场合允许的水平。设备对电磁骚扰应有足够的抗扰度水平，以保证电气设备在预期使用环境中可以正确运行。
电气设备按GB/T 22663一2008及GB/T23712一2009的规定进行抗扰度和/或发射试验，满足下列条件的除外:
a）在相关产品标准或通用标准（无产品标准时）规定的预期EMC环境中，采用的装置或元件符
合EMC要求; b）日 电气安装和布线符合装置和元件供方的要求(电缆、屏蔽、接地等)或已采取降低电磁影响的有
效措施见 GB/T 5226.1—2019 中 4.4.2。
4.4.3环境空气温度
电气设备应能在预期环境空气温度中正常工作。所有电气设备的最低要求是在外壳（柜、箱或盒）的外部环境空气温度为 5℃～40 ℃范围内正常工作。
机床制造商可根据机床电气设备的使用环境规定使用的最低或最高环境空气温度。
4.4.4湿度
电气设备使用的湿度应符合GB/T5226.1一2019中4.4.4的规定 4.4.5海拔
电气设备使用的海拔要求应符合GB/T 5226.1—2019中 4.4.5的规定。 4.4.6污染
电气设备的污染防护应符合GB/T5226.1一2019中4.4.6的规定。 4.4.7　离子和非离子辐射
当电气设备受到微波、紫外线、激光、X射线辐射时，应采取附加措施，以避免误动作和加速绝缘的老化。 4.4.8振动、冲击和碰撞
应通过选择合适的设备，将他们远离振源安装或采取附加措施，以防止（由机械设备及其他有关设
备产生或实际环境引起的)振动、冲击和碰撞的不良影响 4.5运输和存放
电气设备应通过设计或采取适当的预防措施，以保障能经受在一25℃～ 55℃的温度范围内运输和存放，并能经受温度高达 70 ℃、时间不超过 24 h的短期运输和存放。应采取防潮、防振和抗冲击措施，避免损坏电气设备。 GB/T 5226.34—2020
注：在低温下易损坏的电气设备包括PVC绝缘电缆 4.6设备搬运
当运输需要与主机分开或独立于机床的重大电气设备，应提供合适手段供起重机或类似设备操作。
引入电源线端接法和切断开关
55
5.1　引入电源线端接法
把电气设备连接到单一电源上。当一台机床需要几个电气柜(箱)时，电源线连接到其中一个电气柜(箱)的主电源开关，而当其他电气柜(箱)需要电源时，应由该电气柜（箱)的主电源开关引入。
如需要使用其他电压或电源系统来满足电气设备的某些部分，包括电子设备、电磁离合器的供电需求，这些电源宜尽可能通过机床电气设备组成部分的器件，包括变压器、整流器、换能器供电。
除非电气设备采用插头/插座直接连接电源处，否则电源线应直接连到电源切断开关的电源端
子上。
使用中线时应在电气设备的安装图和电路图上表示清楚，标记符号N，并应为中线提供单用绝缘端子。
在电气设备内部，中线（N)和保护联结电路(PE)之间不应相连。 引人电源连接端子均应按GB/T 4026一2019 中规定进行清晰的标识。
5.2连接外部保护导线（体）的端子
连接外部保护导线（体)的端子应符合GB/T5226.1一2019中5.2的规定。 5.3　电源切断（隔离)开关 5.3.1概述
机床电气设备应安装电气切断(隔离)开关。 5.3.2型式
电源切断（隔离）开关应符合GB/T 5226.1一2019 中 5.3.2 的规定。
5.3.3技术要求
SAC
按GB/T 5226.1—2019中 5.3.3的规定。 5.3.4电源切断开关的操作装置
电源切断开关的操作装置应符合 GB/T5226.1一2019 中5.3.4 的规定。 5.3.5例外电路
例外电路应符合GB/T5226.1一2019中5.3.5的规定。 5.4防止意外起动的去除动力装置
防止意外起动的去除动力装置应符合GB/T5226.1一2019中5.4的规定。 5.5隔离电气设备的装置
隔离电气设备的装置应符合GB/T 5226.1一2019中 5.5的规定。
