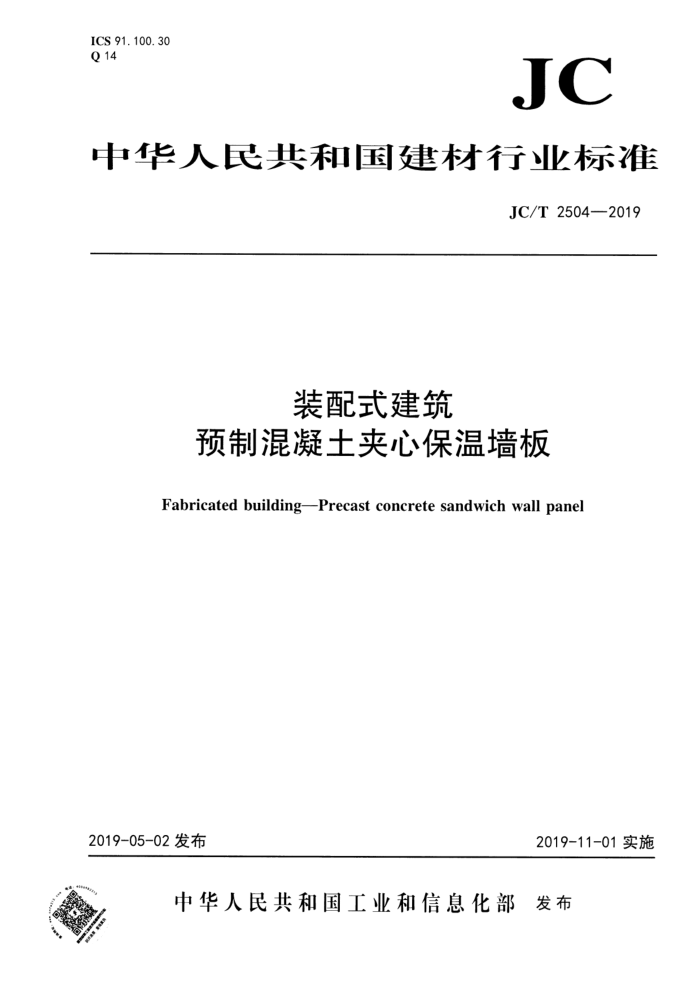

中华人民共和国建材行业标准
JC/T 2504—2019
装配式建筑
预制混凝土夹心保温墙板
Fabricated buildingPrecast concrete sandwich wall panel
2019-05-02发布
2019-11-01实施
中华人民共和国工业和信息化部发布 JC/T2504—2019
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
L
分类、代号和标记原材料要求试验方法 8 检验规则标志、运输和贮存
5
6 7
b
0
12 14 15 17 20
9
附录A (规范性附录) 内、外叶墙板连接的抗拉承载力试验方法附录B (规范性附录) 内、外叶墙板连接的抗剪承载力试验方法附录C （规范性附录） 内、外叶墙板相对垂直位移试验方法 JC/T2504—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（SAC/TC197)归口。 本标准负责起草单位：沈阳建筑大学、天津工业化建筑有限公司。 本标准参加起草单位：清华大学、同济大学、江苏省建筑科学研究院有限公司、大连理工大学、江
南大学、北京建筑大学、中国建筑第八工程局有限公司、赤峰宏基建筑(集团)有限公司、建筑材料工业技术监督研究中心、沈阳嘉和节能保温科技有限公司、集佳绿色建筑科技有限公司、浙江正合建筑网模有限公司、北京北鹏首豪建材集团有限公司、湖南标迪夫节能科技有限公司、上海华峰普恩聚氨酯有限公司、沈阳建大工程检测咨询有限公司、北京市燕通建筑构件有限公司、江苏中南建筑产业集团有限责任公司、亚泰集团沈阳现代建筑工业有限公司、沈阳万融现代建筑产业有限公司、中天建设集团有限公司、沈阳大学装配式建筑研究所、辽宁省建筑设计研究院有限责任公司、浙江欣捷建设有限公司、沈阳北方建设股份有限公司、深圳市现代营造科技有限公司、辽宁省交通规划设计院有限责任公司、三一住宅科技有限公司、沈阳宝力德科技有限公司。
本标准主要起草人：姚大鹏、刘明、王忠河、王元清、薛伟辰、许锦峰、任成传、杨思忠、何化南、 邹的、陈昕、王广林、祝磊、苗冬梅、王书奎、甘向晨、刘海成、孟宪宏、刘卉、席春芳、田雨泽、潘常升、熊银保、骆东伟、刘印楼、王本淼、唐志勇、吴丹丹、刘佳瑞、李佳琦、孙海龙、张建国、于琦郑永春、管乃彦、刁宏伟、张毅斌、蒋伟平、赵军、彭华、谷明旺、郭骞、马荣全、郑勇、唐广宇。
本标准为首次发布。
II JC/T2504—2019
装配式建筑预制混凝土夹心保温墙板
1范围
本标准规定了装配式建筑预制混凝土夹心保温墙板的术语和定义、分类、代号和标记、原材料、要求、试验方法、检验规则以及标志、运输和贮存
本标准适用于装配式建筑用复合类预制混凝土夹心保温墙板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T700碳素结构钢 GB/T1220 不锈钢棒 GB/T 1499.1 钢筋混凝土用钢第1部分：热轧光圆钢筋 GB/T 1499.2 钢筋混凝土用钢 1第2部分：热轧带肋钢筋 GB/T 1499.3 钢筋混凝土用钢 1第3部分：钢筋焊接网 GB/T 1596 用于水泥和混凝土中的粉煤灰 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T4226 不锈钢冷加工钢棒 GB/T 4237 不锈钢热轧钢板和钢带 GB/T5223 预应力混凝土用钢丝 GB/T 5224 预应力混凝土用钢绞线 GB/T 7106 建筑外门窗气密、水密、抗风压性能分级及检测方法 GB 8076 混凝土外加剂 GB/T 8237 纤维增强塑料用液体不饱和聚酯树脂 GB/T 8484 建筑外门窗保温性能分级及检测方法 GB/T 8485 建筑门窗空气声隔声性能分级及检测方法 GB8624 建筑材料及制品燃烧性能分级 GB/T 9978 建筑构件耐火试验方法 GB/T 10294 绝热材料稳态热阻及有关特性的测定防护热板法 GB/T 13657 双酚A型环氧树脂 GB/T 13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 GB/T 14684 建设用砂 GB/T 14685 建设用卵石、碎石 GB/T 17431.1 轻集料及其试验方法第1部分：轻集料 GB/T 18046 用于水泥、砂浆和混凝土中的粒化高炉矿渣粉 GB/T 18369 玻璃纤维无捻粗纱
1 JC/T2504—2019
GB/T19686 建筑用岩棉绝热制品 GB/T 20065 预应力混凝土用螺纹钢筋 GB/T 20974 绝热用硬质酚醛泡沫制品(PF) GB/T21558 建筑绝热用硬质聚氨酯泡沫塑料 GB/T 25045 玄武岩纤维无抢粗纱 GB/T25176 混凝土和砂浆用再生细骨料 GB/T 25177 混凝土用再生粗骨料 GB/T 27690 砂浆和混凝土用硅灰 GB/T 29906 模塑聚苯板薄抹灰外墙外保温系统材料 GB/T 30595 挤塑聚苯板(XPS）薄抹灰外墙外保温系统材料 GB/T50081 普通混凝土力学性能试验方法标准 GB 50119 混凝土外加剂应用技术规范 GB/T 50121 建筑隔声评价标准 GB 50176 民用建筑热工设计规范 GB 50204 混凝土结构工程施工质量验收规范 GB50205 钢结构工程施工质量验收规范 GB 50661 钢结构焊接规范 JC/T 647 泡沫玻璃绝热制品 JC/T2200 水泥基泡沫保温板 JG225 预应力混凝土用金属波纹管 JG/T 398 钢筋连接用灌浆套筒 JGJ63 混凝土用水标准 JGJ/T 110 建筑工程饰面砖粘结强度检验标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
预制混凝土夹心保温墙板 precastconcretesandwichwallpanel 由内叶墙板、夹心保温层、外叶墙板和拉结件组成的复合类预制混凝土墙板，简称夹心保温墙板
包括预制混凝土夹心保温剪力墙板和预制混凝土夹心保温外挂墙板 3. 2
内叶混凝土墙板 structuralwythe 夹心保温墙板中毗邻室内的混凝土墙板，简称内叶墙板。
3. 3
外叶混凝土墙板 facewythe 夹心保温墙板中毗邻室外的混凝土墙板，简称外叶墙板。
3. 4
夹心保温层 insulation 位于内叶墙板与外叶墙板之间的保温材料。
3.5
拉结件 wytheconnector
2
