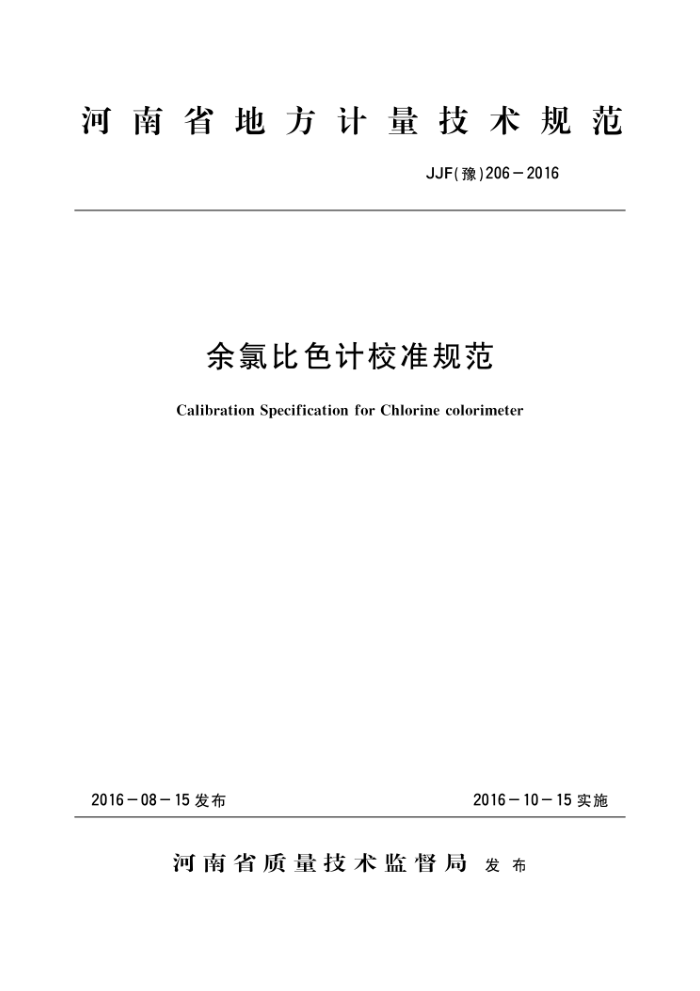

河南省地方计量技术规范
JJF（豫）206-2016
余氯比色计校准规范
Calibration Specification for Chlorine colorimeter
2016-10-15实施
2016-08-15发布
河南省质量技术监督局发布 JJF(豫）206—2016
余氯比色计校准规范
JJF(豫)206－2016
Calibration Specificationfor
Chlorine colorimeter
本规范经河南省质量技术监督局2016年08月15日批准，并自2016年
10月15日起施行。
归口单位： 河南省质量技术监督局起草单位： 河南省计量科学研究院
本规范委托起草单位负责解释 JJF(豫）206—2016
本规范主要起草人：
刘斌杰 (河南省计量科学研究院）朱茜 (河南省计量科学研究院) 袁晓丽 （河南省计量科学研究院）冯帅博（河南省计量科学研究院）李博 (河南省计量科学研究院) 参加起草人：
李 佳（河南省计量科学研究院）李琛（河南省计量科学研究院） JJF(豫)2062016
录
国
引言 1
(IⅡ) (1) (1) (1) (1) (2)
范围 2 引用文件
术语和计量单位 4 概述 5 计量特性 6 校推条件 6.1 校推环境 6.2 标准物质及其他设备 7 校准项目和校准方法 7.1 示值误差 7.2 重复性 8 校准结果的表达 9 复校时间间隔附录A 无氯水的制备及检验附录B 余氯比色计记录格式附录C 校准证书内页格式附录D 示值误差测量结果的不确定度评定示例
(Y3
-
5 +
(2) (2) (2) (2) (2) (2) (3) (3) (4) (5) (6) (7)
5 a
? JJF(豫）206-2016
引 言
本规范是依据JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》，并参照JJG178一2007《紫外、可见、近红外分光光度计》、JJG179一1990《滤光光电比色计》、GB/T14424一2008《工业循环冷却水中余氯的测定》和HJ586一2010《水质游离氯和总氯的测定N，N一二乙基一1，4一苯二胺分光光度法》进行制定。
本规范的主要内容有：一余氯比色计的用途及基本工作原理；一余氯比色计的计量特性；一余氯比色计的主要校准项目和校准方法：本规范为首次制定。
II JJF(豫）206—2016
余氯比色计校准规范
1范围
本规范适用于光电比色法原理且反应试剂为N，N一二乙基一1，4一苯二胺（简称 DPD），具有特定波长的余氯比色计（以下简称仪器）的校准。
2引用文件
JJF1059.1测量不确定度评定与表示 JJG178一2007紫外、可见、近红外分光光度计 JJG179-1990滤光光电比色计 GB/T14424一2008工业循环冷却水中余氯的测定 HJ586一2010水质游离氯和总氯的测定N，N一二乙基一1，4一苯二胺分光光度法凡是注日期的引用文件，仅注日期的版本适用于本规范，凡是不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规范
3术语
下列术语和定义适用于本规范 3.1余氯（总余氯）totalchlorine
以游离氯、化合氯或两者并存的形式存在的氯。
3.2游离氯freechlorine
以次氯酸、次氯酸盐离子和溶解的单质氯形式存在的氯。 3.3化合氯combinedchlorine
余氯中以氯胺及有机氯胺形式存在的氯。
4概述
采用光电比色法原理的余氯比色计主要用于生活饮用水、游泳池水、养殖水、工业用水等余氯的分析，适用于实验室和现场样品快速分析测量，通常由具有特定波长的比色计和配套试剂两部分组成。采用特定检测波长，反应试剂为N，N一二乙基一1，4一苯二胺（DPD）。 测量时将一定量的待测样品装入特定的比色瓶中，加入反应试剂，显色后放人比色计中测量得到样品余氯含量值，测量遵守朗伯一比尔（Lambert一Beer)定律。
仪器主要包括光源、样品室、检测器和数据处理系统等几部分，如图1所示。
样品室
检测器
数据处理系统
光源
图1 余氯比色计工作原理
I JJF(豫）206—2016
5计量特性
仪器的主要技术指标如表1所示。
表1仪器主要技术指标
技术要求 ±10.0% ≤3. 0%
技术指标示值误差重复性
注：以上技术指标不是用于仪器的符合性判定，仅供参考
6校准条件
6.1校准环境 6.1.1环境温度：（1535）℃，相对湿度：不大于85%RH。 6.1.2余氯比色计应放在平稳的工作台上。 6.2标准物质及其他设备 6.2.1总余氯标准物质：采用国家计量行政部门批准的有证标准物质。 6.2.2容量瓶和移液器：A级。 6.2.3无氯水：具体要求见附录A
校准项目和校准方法
在校准过程中，所有余氯标准溶液的测定均参照仪器使用说明书进行。 7.1示值误差
选用总余氯标准物质，在量程上限不大于2.0mg/L范围内，均匀取3个测量点：0.5 mg/L、1.0mg/L、1.5mg/L，用无氯水（附录A)准确稀释配制相应浓度值的标准溶液Cs，每个浓度值测定3次，得到测量值Cm，求其平均值Cm，按公式（1)分别计算上述3种浓度下仪器的示值相对误差；，取其中最大的△；代表仪器示值误差校准结果。
Cm=C ×100%
(1)
A;=
Cs
式中：A一示值相对误差，%；
Cm一余氯标准溶液测量平均值，mg/L； C,—配制的标准溶液标准值，mg/L。 对于多量程的仪器，在其他量程，再选定一个浓度为量程中间测量点的标准溶液按上述
方法进行校准。 7.2重复性
选用浓度为1.0mg/L的余氯标准溶液，稀释配制方法同7.1，重复测量6次，记录每次测量值，按公式（2)计算，得到仪器测量重复性 2 JJF(豫）206—2016
Z(C,-C)2 C n-1 X100%
RSD=
(2)
式中：RSD一测量的相对标准偏差，%；
C———6次平均测量值，mg/L； C,一第i次测量值，mg/L； n 测量次数，n=6；
8校准结果的表达
校准结果应在校准证书上反映，校准证书应至少包含以下信息： a)标题：如“校准证书”； b)实验室名称和地址； c)进行校准的地点（如果与实验室的地址不同）； d)证书或报告的唯一性标识（如编号），每页及总页数的标识； e)送校单位的名称和地址； f)被校对象的描述和明确标识； g)校准日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接收日期； h)如果与校准结果的有效性和应用有关时，应对抽样程序进行说明； i)校准所依据的技术规范的标识，包括名称和代号； 1校准所使用的测量标准的溯源性及有效性说明； k)校准环境描述； 1)校准结果及测量结果的不确定度说明： m)校准证书或报告签发人的签名、签发日期； n)校准结果仅对被校对象有效的声明； o)未经实验室书面批准，不得部分复印证书或报告的声明。
9复校时间间隔
建议复校时间间隔不超过一年，如果对仪器性能有怀疑或仪器更换主要部件及修理后
应及时对仪器进行校准。
由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸多因素所决定的，因此，送校单位可根据实际使用情况自主决定复校时间间隔。
3
