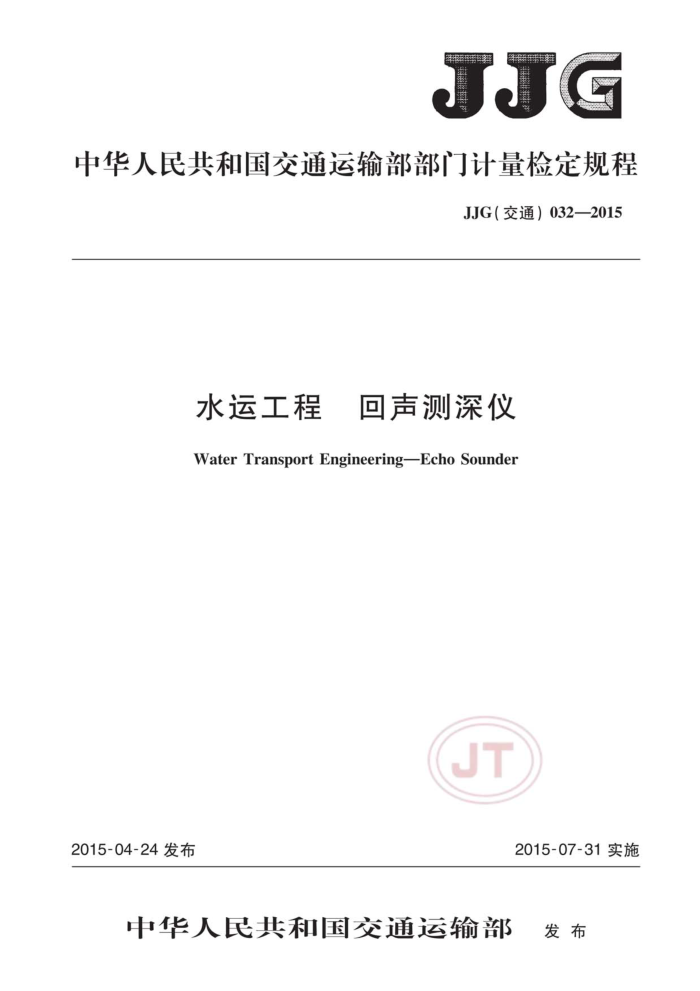

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）0322015
水运工程 回声测深仪 Water Transport EngineeringEcho Sounder
JT
2015-07-31实施
2015-04-24发布
中华人民共和国交通运输部 发布 JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）0322015
水运工程 回声测深仪 Water Transport EngineeringEcho Sounder
JT
2015-07-31实施
2015-04-24发布
中华人民共和国交通运输部 发布 JJG（交通）032—2015
水运工程 回声测深仪
.
检定规程
JJG（交通）032—2015 代替JJG（交通）032—2004
Verification Regulation of Water Transport
EngineeringEchoSounder
本检定规程经中华人民共和国交通运输部于2015年04月24日批准，并
于2015年07月31日起施行。
归口单位：交通行业计量技术委员会
主要起草单位：交通运输部天津水运工程科学研究院
参加起草单位：无锡市海鹰加科海洋技术有限责任公司
JT
本规程委托交通行业计量技术委员会负责解释 JJG（交通）032—2015
本规程主要起草人：
曹玉芬（交通运输部天津水运工程科学研究院）赵晖（交通运输部天津水运工程科学研究院）
参加起草人：
窦春晖（交通运输部天津水运工程科学研究院）崔海英（无锡市海鹰加科海洋技术有限责任公司）
JT JJG（交通）032—2015
目 录
引言 1 范围
T
引用文件术语
2 3 4 概述 5
计量性能要求 5.1 量程 5.2 分辨力 5.3 盲区 5.4 准确度 5.5 重复性通用技术要求 6.1 外观质量 6.2 防护要求 6.3 整机结构 6.4 显示与记录 6.5 铭牌计量器具控制
2
6
7
7. 1 检定条件 7.2 主要检定装置 7.3 检定方式 7.4 检定项目 7.5 检定方法 8 检定结果处理
检定周期附录A 检定证书内页格式附录B 检定结果通知书内页格式附录C 不确定度评定实例
9
6
10
JT
I JJG（交通）032—2015
引 言
本规程的编写符合JJF1002一2010《国家计量检定规程编写规则》的要求。 本规程代替JJG（交通）032一2004《水运工程 回声测深仪》。与JJG（交通）032-
2004相比，主要技术变化如下：
修改了应用范围，限定适用于单、双频回声测深仪（见第1章）；删除了大量程的计量性能要求（见2004年版的4.1)；修改了准确度（见5.4）；修改了检定设备（见7.2）；修改了检定方法（见7.5）；删除原附录A计算公式，将其移至正文（见7.5，2004年版的附录A）；修改了检定证书内页格式（见附录A，2004年版的附录B）；修改了检定结果通知书内页格式（见附录B，2004年版的附录C）；增加了不确定度分析案例（见附录C）。
JJG（交通）032—2004为首次发布。
JT
IⅡI JJG（交通）032—2015
水运工程 回声测深仪检定规程
1范围
本规程适用于单、双频回声测深仪的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： GB/T8016—1995船用回声测深设备通用技术条件 JJF1059.1—2012测量不确定度评定与表示 JT/T 571
水运工程回声测深仪
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语
JT/T571界定的术语和定义适用于本规程。 4概述
回声测深仪（以下简称测深仪）是利用超声波在水中的传播特性和水底的反射特性来测量水深的仪器。它广泛应用于江河、沿海、港口、航道、通航建筑物.航道疏浚，海事救捞以及各类大中型船舶在航行中的水深测量。
测深仪由水下换能器和水上显示记录器两大部分组成。使用时可根据测深需要在调节面板上进行纸速、量程、定标、灵敏度等操作，水下换能器向水底发射并接收超声波脉冲信号，测量的深度在显示记录器上分别用纸带记录和数字显示两种方式显示，其结构示意见图1。
30.0m
品 O
JT
1-水下换能器：2-多芯电缆：3-电缆插座：4-调节面板：5-纸带记录器：6-数字显示器。
图1回声测深仪结构示意图
1 JJG（交通）032—2015
5计量性能要求 5.1量程
量程为20m、40m、100m、200m及以上。 5.2分辨力
分辨力为1cm和2cm。 5.3盲区
盲区不大于1.0m。 5.4准确度
在测量范围内，以静水及固定反射目标施测结果为准。其测量的准确度为： a）水深小于或等于5m时，最大允许误差为±5cm； b）水深大于5m时，最大允许误差为±1%d（d为实测水深）。
5.5重复性
重复性不大于该测深仪最大允许误差的0.3倍。
6通用技术要求 6.1外观质量
测深仪表面涂层应牢固、均匀，不应有脱落、破损等严重缺陷。 6.2防护要求 6.2.1 测深仪的水上设备应具备防潮、防尘、防盐雾的措施。 6.2.2 测深仪水下设备外形应尽量减小阻力，安装船用测深仪换能器时外加导流防护罩。 6.3整机结构
测深仪整机结构应便于运输、安装、使用和维修。
6.4显示与记录
数字显示或模拟记录应清晰、完整，并保持稳定，记录器应作为首选方式。 6.5铭牌
回声测深仪应有清晰的铭牌，标有产品名称、型号、编号、出厂日期、生产单位。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 7.1检定条件 7.1.1检定环境条件
JT
检定环境中温度、湿度与气压条件要求包括：
室温：5℃~40℃（每小时温度变化应不大于2℃）；
a)
b) 气压：86kPa~106kPa； c） 水温：0℃~+40℃； d）相对湿度：不大于75%。
7.1.2供电电源
供电电源要求包括：
