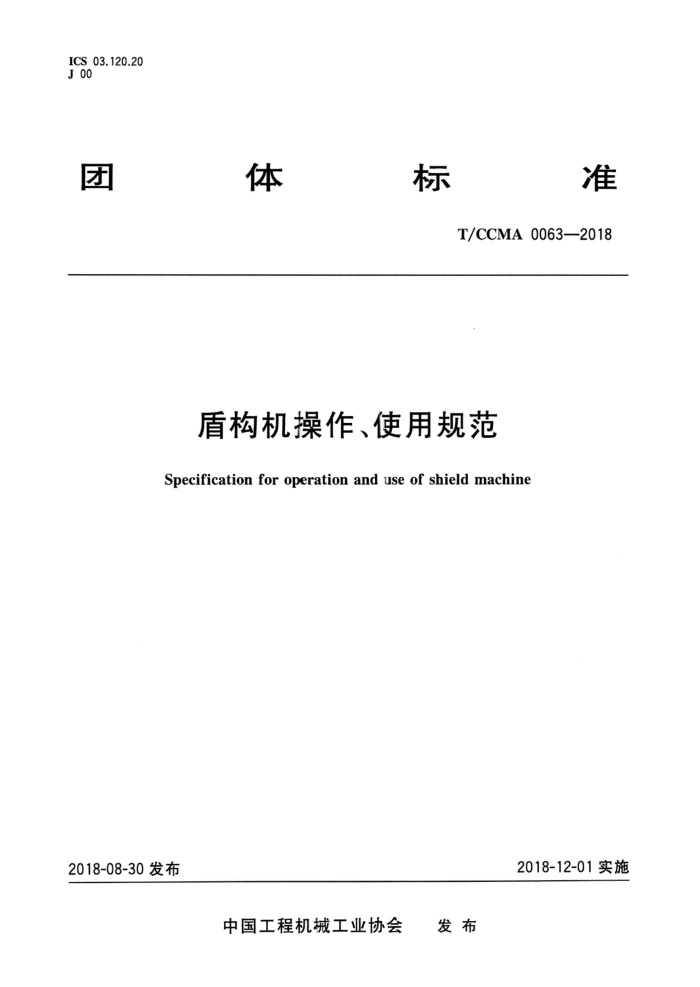

ICS 03.120.20 J 00
体
团
标
准
T/CCMA0063—2018
盾构机操作、使用规范
Specification for operation and use of shield machine
2018-12-01实施
2018-08-30发布
发布
中国工程机械工业协会 T/CCMA 0063—2018
目 次
前言 1 范围 2规范性引用文件 3术语和定义一般要求 . 4.1 安全 4.2 作业人员 4.3 设备和使用环境 5操作和使用要求 5.1 盾构机启动前检查 5.2 人员和物资准备 5.3 运行控制操作 5.4 停机故障处理
4
6
6.1 故障处理原则 6.2 常见故障 6.3 施工中常见问题处理 6.4 特殊故障处理维护和保养 7.1 维护和保养原则 7.2 日常维护保养 7.3 定期维护保养 7.4 其他情况维修保养计划.. 7.5 相关要求附录A（资料性附录） 盾构机常见机械故障及说明附录B（资料性附录） 盾构机常见液压故障及说明. 附录C（资料性附录） 盾构机常见电气故障及说明附录D（资料性附录） 盾构机各系统日常维护及保养·
7
10 10 10 11 15
19
25 T/CCMA0063—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国工程机械工业协会提出并归口。 本标准由中国工程机械工业协会掘进机械分会组织制修订。 本标准负责起草单位：中国铁建重工集团有限公司、中国工程机械工业协会掘进机械分会。 本标准参加起草单位：中交天和机械设备制造有限公司、上海隧道工程有限公司、上海市隧道工程
轨道交通设计研究院、辽宁三三工业有限公司、宏润建设集团股份有限公司、上海地铁盾构设备工程有限公司、北方重工集团有限公司、中铁隧道集团有限公司。
本标准主要起草人：程永亮、麻成标、王宇飞、唐崇茂、阳艳玲、宋振华、游光文、王涛、沈建华、赵亮、 马柯鑫、刘修武、王卫东、陈传林、张煊、付飞达、季剑雄、李大伟。
目 T/CCMA0063—2018
盾构机操作、使用规范
1范围
本标准规定了盾构机操作与使用的一般要求、操作和使用要求、故障处理、维护和保养。 本标准适用于掘进机的操作使用、维护保养。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适月于本文件。
GB/T34650一2017全断面隧道掘进机盾构机安全要求 JB/T12162一2015建筑施工机械与设备盾构机 术语与商业规格 T/CCMA0031掘进机械类组划分、术语和定义 T/CCMA0047 盾构机操作工
3术语和定义
GB/T34650—2017、JB/T12162—2015及T/CCMA0031界定的以及下列术语和定义适用于本文件。 3.1
盾构机shieldmachine 具有前部开挖功能、盾体支撑、管片等方式永久支护、推进式前进的全断面隧道施工机械设备，主要
由主机及后配套系统组成。
[JB/T12162—2015,定义2.1] 注1：包括散开式盾构机、土压平衡盾构机、泥水平衡盾构机、多模式盾构机等。 注2：通常所用的盾构机默认为圆形盾构机。
3.2
作业人员 operator 在盾构机内作业的人员。 [GB/T34650—2017,定义3.8]
3.3
盾构机操作工 operator of tunnel boring machines 操作盾构机进行掘进施工作业，并使用通用或专用工具进行维修保养的人员。
3.4
初始位置 initialposition 也叫初始状态，是指盾构机上各个设备或系统在正式运行前所处的原始位置或零位状态。
3.5
停机状态 stopstate 盾构机停止掘进的状态。
1 T/CCMA0063—2018
4一般要求
4.1安全 4.1.1 作业人员应穿戴合适的工作服并配置必要的安全防护用品。 4.1.2作业人员应按操作规程操作。 4.1.3 掘进施工作业时，盾构机操作工应精神集中，不得擅自离开工作岗位，不得委托无资质人员操作。 4.1.4 盾构机操作工应严格执行现场交接班制度并做好记录，对设备运转情况和存在的问题要向交接班盾构机操作工交代清楚。 4.1.5 多人共同作业时，应设指挥员 4.1.6 操作和使用时应保证人身及设备安全。 4.1.7 启动和运行盾构机各系统前，应确保没有人员处于危险区域中。 4.1.8 盾构机运转不正常时，应立即停机，检查并排除故障后才允许继续作业。 4.1.9 在发生危及人身安全、设备安全或其他紧急情况下，应按操作规程停机。 4.1.10 作业人员应熟悉与施工作业相关的应急救援设施和措施， 4.1.11 特殊环境下（如高温低温、高海拔等）应菜最要措施保障盾构机操作工人身安全，设备安全。 4.2 作业 人员 4.2.1 作业人员应体检合格无妨碍作业的疾病和生理缺 陷 能够适应较长时间的现场作业
注：色盲、视觉或听觉障碍人员不宜 车盾构机上作业 4.2.2 作业人员应了解盾构机结构电气、液压的基本 作原理及盾构机掘进 施工知识。 4.2.3盾构机操作工技能等 级应符合T/CCMA0047的有关规定 4.2.4盾构机司机应具备 TICCMA0047规定的重级及以上技术等级 4.2.5 5盾构机操作工应具备一般性的地质知识了解盾构法施工的有关规定、标准及法律法规（如 GB50446的规定）。 4.2.6 6作业人员应具备防火、防电、安全操作等安全防范知识和意识。 4.2.7 高海拔地区作业人员及人舱带压作业人员应通过医学适应性检测 4.3 设备和使用环境 4.3.1 盾构机保护装置应齐全、灵敏、可靠，不应弃用。 4.3.2盾构机上配置的安全闭锁和保护装置应安全有效，不得擅自改动或弃用。 4.3.3不得随意改造盾构机原有结构、调整原有参数设定，对盾构机的结构改造、参数调整（施工参数除外)应经过设备主管技术部门进行充分的安全论证，必要时应得到设备制造厂家的同意。 4.3.4盾构机设备操作指南、维护和保养手册等技术文件应放置在主控室的明显部位并进行防护。 4.3.5应对施工地质情况进行充分了解，施工地质环境应满足设备安全施工的要求，对特殊地段的施工应建立相关施工预案。
5操作和使用要求
5.1盾构机启动前检查 5.1.1应至少进行以下系统及状态的检查： 2
