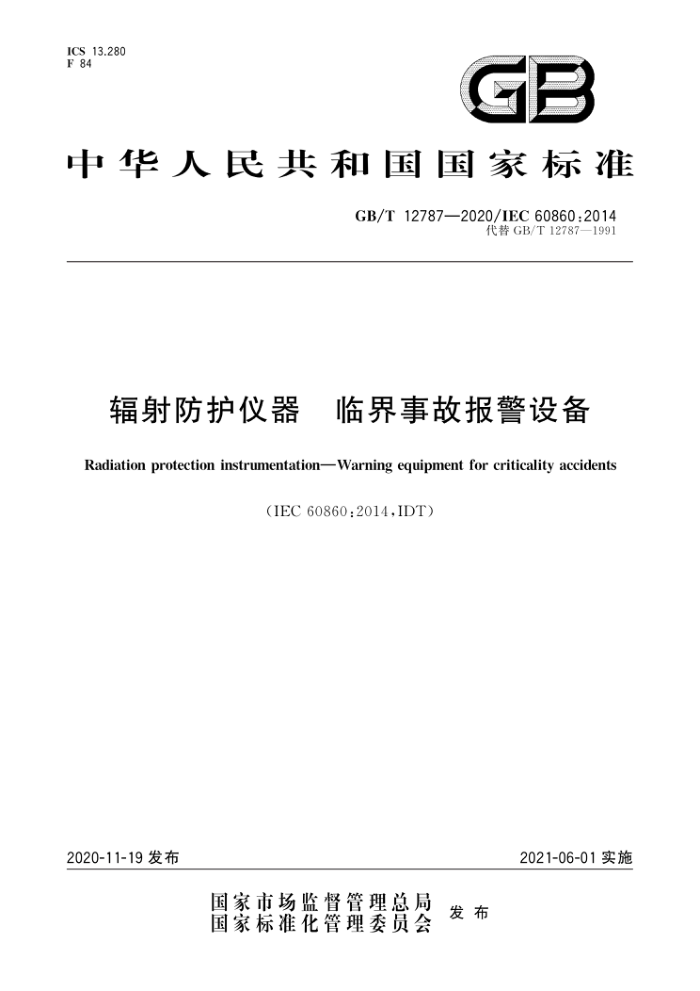

ICS ,13.280 F 84
GB
中华人民共和国国家标准
GB/T12787—2020/IEC60860:2014
代替GB/T12787—1991
辐射防护仪器 临界事故报警设备 Radiation protection instrumentation-Warning equipment for criticality accidents
(IEC60860:2014,IDT)
2021-06-01实施
2020-11-19发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T12787—2020/IEC60860:2014
目 次
前言 1 范围
规范性引用文件 3术语、定义、量和单位 3.1 术语和定义 3.2 量和单位
2
一般要求 4.1 总则 4.2 探测要求 4.3 安全分级 4.4 误报警 4.5 元件失效 4.6 易去污 4.7 多功能系统 4.8 连接电缆和连接器 4.9 可靠性 4.10 功能检验 4.11 互换性 4.12 探测部件 4.13 信号处理逻辑单元. 4.14 报警信号单元一般试验方法 5.1 试验特性 5.2 参考条件和标准试验条件 5.3 试验点 5.4 参考辐射辐射探测要求
5
6
.
6.1 一般要求 6.2 能量响应 6.3 报警时间 6.4 探测报警阁 6.5 响应随人射角的变化 6.6 过载特性环境要求 7.1 没有放射源或输人电子信号的温度试验 7.2 带有放射源或输人电子信号的环境试验 GB/T12787—2020/IEC60860:2014
机械要求电磁兼容要求
8
6
9
10 文件参考文献 ...+
9
.........
11
..................
II GB/T12787—2020/IEC60860:2014
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T12787一1991《临界事故报警设备》，与GB/T12787—1991相比，主要技术变化
如下：
增加了临界报警系统的主要功能描述、安全分级的要求和故障模式与影响分析要求（见4.1、 4.3和4.5)；修改了临界报警系统误报警的要求（见4.4，1991年版的4.3）；修改了关于中子探测器的能量响应试验方法（见6.2.3.2，1991年版的5.1.1.4）；修改了环境、机械和电磁兼容有关的要求和试验方法（见第7章、第8章和第9章，1991年版的5.2,5.3和5.4)。
本标准使用翻译法等同采用IEC60860：2014《辐射防护仪器临界事故报警设备》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T2900（所有部分）电工术语[IEC60050（所有部分）； GB/T15146.9一1994反应堆外易裂变材料的核临界安全核临界事故探测与报警系统的性能及检验要求（eqvISO7753：1987）； GB/T20438（所有部分）电气/电子/可编程电子安全相关系统的功能安全[IEC61508（所有部分)； GB/T34138—2017 辐射防护仪器环境、电磁和机械性能要求（IEC62706：2012，IDT）。
本标准做了下列编辑性修改：
按我国习惯，表1中标称频率的表述方式，用“94%F，～110%F，”代替“一6%～十10%”的写法； 6.2.2.1中，用“65%～150%”代替“一35%~十50%”的写法
本标准由全国核仪器仪表标准化技术委员会（SAC/TC3O）提出并归口。 本标准起草单位：中国核电工程有限公司。 本标准主要起草人：丁世海、王平、王欣。 本标准所代替标准的历次版本发布情况为：
GB/T12787—1991。
II GB/T12787—2020/IEC60860:2014
辐射防护仪器 客临界事故报警设备
1范围
本标准适用于通过探测临界事故产生的辐射和/或中子，而发出报警的设备。 本标准主要用于设备的设计，不涉及该设备的布置需求。临界报警设备的布置需求以及使用方法
在ISO7753和ISO11320中描述
临界报警设备的主要目的是探测临界事故产生的辐射，并警告人员。该设备应提供适当的报警，在临界事故发生时，警告临界事故区域和临近受影响区域（通常是整个核设施)的人员。该报警目的是触发撤离报警，减少人员受到严重照射的可能性，
该设备也可具备辅助功能，例如：设置事故期间辐射水平的连续测量，该设备仅在不影响临界报警
及本标准中描述的重要特性（例如：可靠性时，才可以使用这些辅助功能。
本标准的目标是规定一般特性、辐射探测、环境、机械、电磁兼容和文件的要求，并制定临界事故报警装置的验收准则。
本标准不适用于光子或中子剂量当量（率）测量仪或监测仪，该仪表由IEC60532、IEC60846（所有部分）、IEC61017（所有部分）和IEC61005规定。本标准也不适用于核反应堆控制和安全系统的设备和部件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO7753：1987核能临界探测和报警系统的性能和检验要求（Nuclearenergy一Performance and testing requirements for criticality detection and alarm systems)
IEC60050（所有部分）国际电工词汇（InternationalElectrotechnicalVocabulary） IEC61508（所有部分）电气/电子/可编程电子安全系统的功能安全（Functionalsafetyofelectri
cal/electronic/programmable electronic safety-related systems)
IEC62706辐射防护仪器环境，电磁和机械性能要求（Radiationprotectioninstrumentation Environmental,electromagnetic and mechanical performance requirements)
国际计量局：国际单位制，第8版，2006（InternationalBureauofWeightsandMeasures：TheInter national Systemof Units,8thedition2006)
3术语、定义、量和单位
3.1术语和定义
IEC60050-395界定的以及下列术语和定义适用于本文件。
3.1.1
验收试验 acceptancetest 为了向客户证明仪器满足其说明书规定要求的合同试验。
1 GB/T12787—2020/IEC60860:2014
3.1.2
报警 alarm 临界事故的通告方法。
3.1.3
报警整定值 alarmsetpoint 触发报警的最小辐射剂量和/或剂量率。
3.1.4
约定量值（剂量） conventional quantity value(dose) 按约定将量值赋予一给定目的的量。 注1：有时用“量的约定真值”表示这一概念，但不鼓励使用。 注2：有时约定量值是对真值的估算。 注3：通常认为约定量值只有很低的测量不确定度（可能为零）。 注4：在本标准中，量是剂量。
3.1.5
临界事故 criticalityaccident 由自持或发散中子链式反应引起能量释放的事故。
3.1.6
临界报警系统 criticality alarm system 由部件、分部件、功能单元和组件的所有部分（包括所有电路、报警器、连接器、电缆、探测器和辅助
分部件）组成的可工作的系统。临界报警系统至少包括以下分部件：
探测器分部件，包括相应的电子元件；报警分部件，包括逻辑单元和报警单元。
3.1.7
误报警 falsealarm 在没有临界事故的情况下触发报警信号产生的报警。
3.1.8
型式试验 typetest 对代表产品的一个或多个物项进行的符合性试验
3.2 2量和单位
本标准使用SI单位1。辐射量的定义见IEC60050-395。相应的旧单位（非SI单位）在括号中给出。
下列量和单位适用于本文件。 能量：电子伏（符号：eV)，1eV=1.602X10-19J 时间：小时（符号：h)或分（符号：min）。
4一般要求
4.1总则
临界报警系统设计成能自动和迅速地探测临界事故发出的辐射和/或中子，并触发报警，用于立
刻撤离和警告。临界报警系统的主要功能应包括：
1) 国际计量局：国际单位制，第8版，2006。
2
