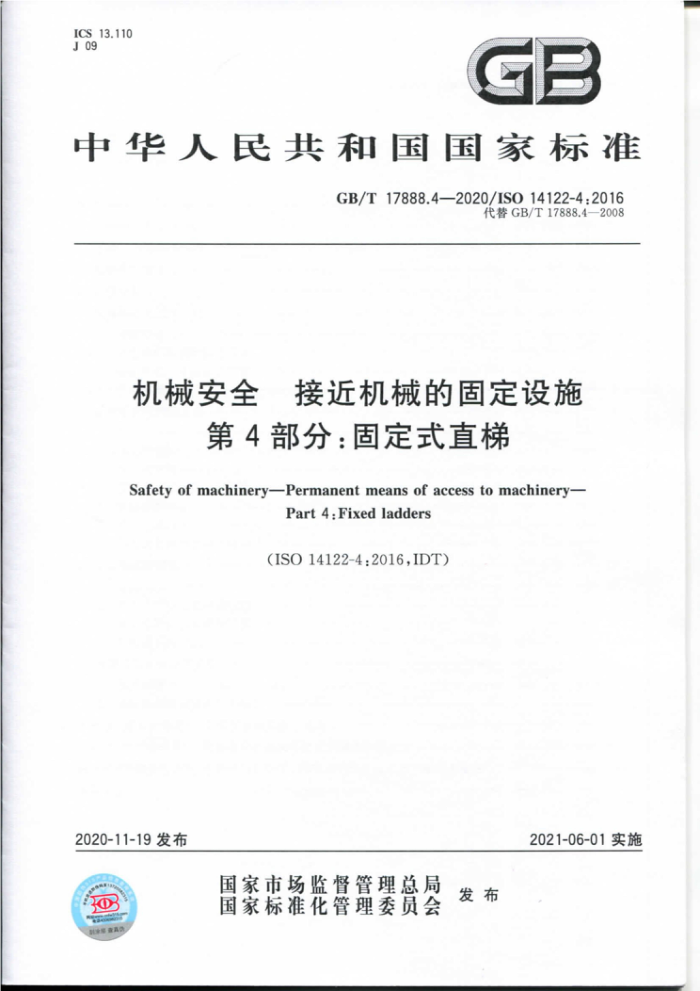

ICS13.110 J09
GB
中华人民共和国国家标准
GB/T17888.4—2020/ISO14122-4:2016
代替GB/T17888.4—2008
机械安全 接近机械的固定设施
第4部分：固定式直梯
Safety of machineryPermanent means of access to machinery-
Part 4:Fixed ladders
（ISO14122-4:2016,IDT)
2020-11-19发布
2021-06-01实施
国家市场监督管理总局国家标准化管理委员会
发布
0
刮涂屋查真 GB/T17888.4—2020/ISO14122-4:2016
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义
II IV
直梯系统的选择与设计 4.1 一般要求 4.2 坠落保护装置类型的选择 4.3梯段高度与坠落保护装置 4.4 平台与梯台直梯系统的特殊要求 5.1 通则· 5.2 双立柱直梯 5.3 单立柱直梯 5.4 启程区和到达区 5.5 坠落保护装置 5.6 平台与梯台 5.7 固定式直梯活动部件的要求 6安全要求的验证· 6.1 总则· 6.2 双立柱固定式直梯的试验 6.3 单立柱固定式直梯的试验 6.4护栏延伸部分试验 7固定式直梯的使用信息… 7.1使用说明， 7.2带防坠器的直梯系统的标记附录A（规范性附录）防攀爬装置的设计要求· 附录B（资料性附录）配备安全护笼的固定式直梯的主要尺寸附录C（资料性附录）本部分与GB/T17888.4—2008相比的主要技术变化参考文献
A
5
0
16 18 21 25 29 29 29 29 31 33 34 34 34 36 40 42
e.
45
I GB/T17888.4—2020/ISO14122-4:2016
前言
GB/T17888《机械安全接近机械的固定设施》由以下四部分组成：
第1部分：固定设施的选择及接近的一般要求；第2部分：工作平台与通道；第3部分：楼梯、阶梯和护栏；第4部分：固定式直梯。
本部分为GB/T17888的第4部分本部分按照GB/T1.12009给出的规则起草本部分代替GB/T17888.4—2008《机械安全进人机械的固定设施第4部分：固定式直梯》，与
GB/T17888.4—2008相比，主要技术变化见附录C。
本部分使用翻译法等同采用ISO14122-4：2016《机械安全接近机械的固定设施第4部分：固定式直梯》。
与本部分中规范性引用的国际文件有致性对应关系的我国文件如下：
GBT15706—2012 机械安全设计通则 风险评估与风险减小（ISO12100:2010，IDT） GB/T17888.1-2020机械安全 接近机械的固定设施第部分固定设施的选择及接近的一般要求（ISO14122-1.2016,IDT
机械安全 接近机械的固定设施 第2部分：工作平台与通道
GB/T17888.2- (ISO14122-2:2016IDT) GB/T17888.3-2020机械安全 接近机械的固定设施 第3部分：楼梯、阶梯和护栏 (ISO14122-3:2016IDT)
本部分由全国机械安全标准化技术委员会（SACTC208）提出并归口：本部分起草单位佛山市顺德区万怡家居用品有限公司、上海瑞居金属制品有限公司、宁国东方碾
磨材料股份有限公司、浙江奥鹏工贸有限公司、郑州贵竹工贸有限公司、盐城市斯壮格安全设备有限公司、中机生产力促进中心、天津市金锚集团有限责任公司、沈阳永攀金属制品有限公司、宁波纬诚科技股份有限公司、南京林业大学/机电产品包装生物质材料国家地方联合工程研究中心、厦门莱凯盛智能科技有限公司、南安市中机标准化研究院有限公司、苏州立宏标准化咨询服务有限公司、南京轻机包装机械有限公司、陕西国宏福检测技术有限公司、福建省闽旋科技股份有限公司、苏州安高智能安全科技有限公司、西安旭迈智能家电科技有限公司、义乌市国军模具厂立宏安全设备工程（上海）有限公司、陕西协佳亚光软件有限公司、苏州市计量测试院、泉州市标准化协会。
本部分主要起草人：蔡蔷、陈惠玲、赵东凯、高艳玲、蔡宝荣、刘志隆、秦培均、陈能玉、胡有瑜、 刘小林、李勤、陈妙仁、居荣华、李杰、陈明珍、闻丽君、杨毅、董凯菠、程红兵、陈东敏、宋小宁、付卉青、 林兴乐、黄东升、肖永生、李春平、赵茂程、王胜江、涂雪君、沈德红、黎嘉涛、刘治永、贾术绪、姚佳宜、 梁润曦、蔡彬彬、苏世伟、陈志强、熊裕平、侯红英、陈家兴、李立言、朱国军、陈卓贤、张晓飞、陈嘉利。
本部分所代替标准的历次版本发布情况为：
GB17888.4—1999.GB/T17888.42008
m GB/T17888.4—2020/ISO14122-4:2016
引 言
机械领域安全标准的结构如下：
A类标准（基础安全标准），给出适用于所有机械的基本概念、设计原则和一般特征。 B类标准（通用安全标准），涉及在机械的一种安全特征或使用范围较宽的一类安全装置： ·B1类，安全特征（如安全距离、表面温度、噪声）标准； ·B2类，安全装置（如双手操纵装置、联锁装置、压敏装置、防护装置）标准。 C类标准（机械产品安全标准），对一种特定的机器或一组机器规定出详细的安全要求的标准。
根据GB/T15706，GB/T17888的本部分属于B类标准。 本部分尤其与下列与机械安全有关的利益相关方有关：
机器制造商；健康与安全机构。
其他受到机械安全水平影响的利益相关方有：
机器使用人员；机器所有者；服务提供人员；消费者（针对预定由消费者使用的机械）。
上述利益相关方均有可能参与本部分的起草。 此外，本部分预定用于起草C类标准的标准化机构。 本部分规定的要求可由C类标准补充或修改。 对于在C类标准的范围内，且已按照C类标准设计和制造的机器，优先采用C类标准中的要求。 GB/T17888的目的是规定安全接近机器的通用要求。GB/T17888.1给出了需要接近机器而又
无法从地面、地板或平台直接接近机器时，如何正确选择接近设施的指南。
本部分规定的尺寸与ISO15534-3给出的人类工效学数据一致。
IV GB/T17888.4—2020/ISO14122-4:2016
机械安全 接近机械的固定设施
第4部分：固定式直梯
1范围
GB/T17888的本部分规定了作为固定式机器组成部分的固定式直梯，以及固定式直梯系统不带动力的可调（如可折叠、可滑动）部件和活动部件的要求
注1：“固定式”接近设施是指完成安装（如通过螺钉、螺母、焊接）后只有使用工具才能移除的接近设施。 本部分规定的最低要求也适用于安装机器的建筑物上的同类接近设施（如固定式直梯），前提是此
类设施的主要功能是供接近机器使用。
注2：如果没有其他标准，本部分也适用于本部分范围之外的接近设施。 本部分与GBT17888.1中针对固定式直梯系统规定的要求一起使用。 GB/T17888适用于配有固定式接近设施的固定式机械和移动式机械，不适用于带动力的接近设
施，如电梯、自动扶梯或其他专门设计用于在两级平面之间提升人员的装置。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件 其最新版本（包括所有的修改单）适用手本文件
ISO12100 机械安全 设计通则 风险评估与风险减小（Safetyo machinery General principles for design Riskassessmentand risk reduction)
ISO14122-1:2016 机械安全接近机械的固定设施第1部分：固定设施的选择及接近的一般要求(Safety of machinery Permanentmeans of access to machineryPartl:Choiceof fixedmeans and general requirements of access)
ISO14122-2：2016机械安全接近机械的固定设施第2部分：工作平台与通道（Safetyofma- chineryPermanent means of access to machineryPart 2:Working platforms andwalkways)
ISO14122-3:2016机械安全接近机械的固定设施第3部分：楼梯、阶梯和护栏（Safetyof machineryPermanent means of access to machinery-Part 3.Stairs,stepladders and guard-rails)
EN353-1：2014个体坠落防护装备带锚轨的导轨式防坠器第1部分：带刚性锚轨的导轨式防坠器(Personal fall protective equipmentGuided typefall arresters including an anchor linePart 1: Guided type fall arresters including a rigid anchor line)
EN795个体防坠落保护装备锚定装置（Personalfallprotectionequipment一Anchordevices）
3术语和定义
ISO12100、ISO14122-1界定的以及下列术语和定义适用于本文件。
1 GB/T17888.4—2020/IS014122-4:2016
3.1
固定式直梯系统fixedladdersystem 直梯系统laddersystem 固定式直梯fixedladder 至少由梯段（3.4）、坠落保护（3.7），适当时还包括梯台和/或平台组成的装置。 注：在本部分中，缩略语“直梯”和“梯段”分别是指固定式直梯和固定式直梯梯段。
3.2
双立柱直梯ladderwithtwostiles 根据ISO14122-1：2016中的3.1，踏棍布置在两根立柱之间并与立柱连接的直梯。 注：两根立柱承载（见图1）。
图1双立柱直梯
3.3
单立柱直梯ladderwithonestile 根据ISO14122-1:2016中的3.1，踏棍固定在立柱两侧的直梯。 注：只有一根立柱承载（见图2）。
2 GB/T17888.4—2020/ISO14122-4:2016
图2 单立柱直梯
3.4
梯段ladderflight 固定式直梯（3.1）的连续部分：
对于无平台的直梯，位于启程区（3.8）与到达区（3.9）之间；位于启程区（3.8）或到达区（3.9）与最近的平台之间；位于梯台或休息平台（3.12）之间。
注：见图3a）和图3b)。
3.5
直梯系统上升高度 climbing height of ladder system 总高度totalheight H 地面启程区与直梯系统（3.1）顶部到达区（3.9）之间的垂直距离。 GB/T17888.4—2020/ISO14122-4:2016
注1：见图3a)。 注2：对于交错梯段（3.4），该距离是指第一梯段的启程区（3.8）与最末顶部到达区（3.9)之间的垂直距离。
3.6
梯段高度heightof ladderflight h 每个交错梯段（3.4）的垂直距离。 注：见图3b）。
2
b) 交错梯段
a）单梯段
说明：
启程区；到达区；
I
2
H 直梯系统上升高度；
中间平台或中间梯台；梯段；梯段高度。
3 4 h
图3梯段高度和中间平台/中间梯台的位置
3.7
坠落保护fallprotection 防止人员从直梯上坠落或尽可能减小人员从直梯上坠落的风险而采取的技术措施。
3.7.1
安全护笼safetycage 永久固定在直梯上用于尽可能减小人员从直梯上坠落的风险的笼形保护装置。 注：见图14、图15、图20a）和图B.1。
3.7.2
刚性导轨上的导轨式防坠器 guidedtypefallarresteronrigidanchorageline 防坠器fallarrester 永久固定在直梯上并与个体防护装备一起使用的保护设备。 注：定义也可见EN353-1和EN363。
4
