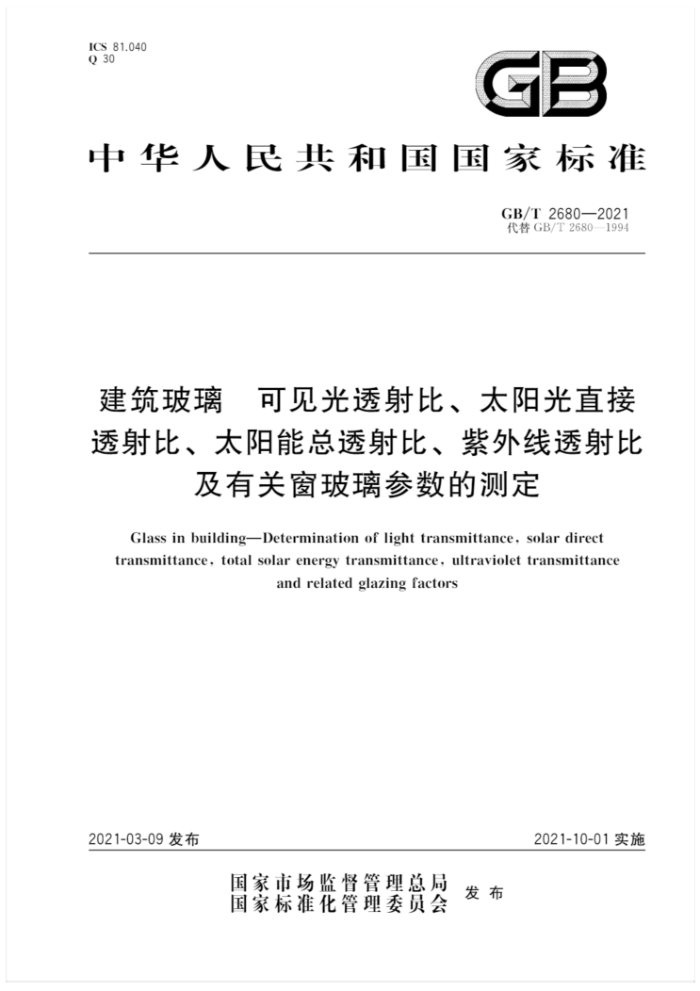

ICS 81.040 Q 30
GB
中华人民共和国国家标准
GB/T 2680—2021 代替GB/T26801994
建筑玻璃 可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比
及有关窗玻璃参数的测定
Glass inbuildingDetermination of light transmittance,solar direct transmittance,total solar energytransmittance,ultraviolettransmittance
and related glazing factors
2021-10-01实施
2021-03-09发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T2680—2021
次
目
前言
范围规范性引用文件术语和定义测定条件 4.1 试样 4.2 仪器 5 各参数的测定 5.1 可见光透射比 5.2 可见光反射比 5.3 太阳光辐射通量 5.4 太阳光直接透射比 5.5 太阳光直接反射比 5.6 太阳光直接吸收比 5.7 太阳能总透射比 5.8 向室内侧的二次热传递系数· 5.9 遮阳系数 5.10 光热比 5.11 紫外线透射比 5.12 辐射率 5.13 太阳红外热能总透射比
1
10
10 13
3
15 16 18 19 26
检测报告附录A（规范性附录）玻璃组件热阻计算参考文献
6 GB/T2680—2021
前言
本标准按照GB/T1.12009给出的规则起草本标准代替GB/T26801994《建筑玻璃 可见光透射比、太阳光直接透射比、太阳能总透射比
、紫外线透射比及有关窗玻璃参数的测定》。
本标准与GB/T2680一1994相比主要技术变化如下：
增加了8个术语和定义（第3章)；增加了对试样的要求，修改了对仪器参数的要求（4.1，4.2)；增加了光热比、太阳红外热能总透射比两个新的检测项目的测量方法（5.10，5.13)；增加了辐射率的测试条件和校正系数（5.12)；增加了附录A。
本标准由中国建筑材料联合会提出、 本标准由全国建筑用玻璃标准化技术委员会（SAC/TC255)归口。 本标准起草单位：中国建材检验认证集团秦皇岛有限公司（国家玻璃质量监督检验中心）、北京奥博
泰科技有限公司、中国南玻集团股份有限公司、武汉市盛科技术发展有限公司、珀金埃尔默企业管理（上海)有限公司、岛津企业管理（中国)有限公司、上海子创镀膜技术有限公司、台玻长江玻璃有限公司、信义节能玻璃（芜湖）有限公司、蚌埠市产品质量监督检验研究院、中国建材检验认证集团股份有限公司、 沈阳紫微机电设备有限公司、东莞市银建玻璃工程有限公司
本标准主要起草人：黄建斌、张喆民、许武毅、苑静、谭晓箭、戴忠、杨建军、李欣蔓、吴洁、袁汉华陈辰、侯艳红、韩松、赵子东、谢文明、高永慧、李攀、韩影、姜美琴、王川、曹耀强
本标准所代替标准的历次版本发布情况为：
GB/T 26801994。
1 GB/T 2680—2021
建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比
及有关窗玻璃参数的测定
1范围
本标准规定了建筑玻璃可见光透射比、可见光反射比、太阳光辐射通量、太阳光直接透射比、太
阳光直接反射比、太阳光直接吸收比、太阳能总透射比、向室内侧的二次热传递系数、遮阳系数、光热比、紫外线透射比、辐射率、太阳红外热能总透射比及有关窗玻璃参数的测定方法。
本标准适用于单层玻璃和多层窗玻璃等透明材料。
nC
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO10291建筑用玻璃多层玻璃稳态U值的测定 防护热板法[GlassinbuildingDetermi nation of steady state U values （thermal transmittance) of multiple glazingGuarded hot plate method
ISO10292:1994 建筑用玻璃 多层玻璃稳态U值的计算[GlassinbuildingCalculationof steady-state U values (thermal transmittance) of multiple glazing]
ISO10293 建筑用玻璃 多层玻璃稳态U值的测定 热流计法[Glass inbuilding Determination of steady state U values (thermal transmittance) of multiple glazingHeat flow meter method]
3 术语和定义
下列术语和定义适用于本文件。
3.1
可见光透射比 visible lighttransmittance tv 在可见光光谱（380nm～780nm）范围内，CIED65标准照明体条件下，CIE标准视见函数为接收
条件的透过光通量与入射光通量之比， 3.2
可见光反射比 visible light reflectance Pv 在可见光光谱（380nm～780nm）范围内，CIED65标准照明体条件下，CIE标准视见函数为接收
条件的反射光通量与入射光通量之比。 3.3
太阳光直接透射比 solardirecttransmittance t. 波长范围300nm2500nm太阳辐射透过被测物体的辐射通量与入射的辐射通量之比
1 GB/T2680—2021
3.4
太阳光直接反射比solardirectreflectance Pe 波长范围300nm～2500nm太阳辐射被被测物体反射的辐射通量与入射的辐射通量之比，
3.5
太阳能总透射比totalsolarenergytransmittance
太阳光直接透射比与被玻璃组件吸收的太阳辐射向室内的二次热传递系数之和，也称为太阳得热系数、阳光因子。 3.6
遮阳系数 shadingcoefricent SC 在给定条件下，太阳能总透射比与厚度3mm无色透明玻璃的太阳能总透射比的比值。
3.7
太阳红外热能总透射比 total solar infraredheattransmittance g IR 在太阳光谱的近红外波段780nm2500nm范围内，直接透过玻璃的太阳辐射强度和玻璃吸收
太阳能经二次传热透过的部分之和与该波长范围人射太阳辐射强度的比值。 3.8
光热比 visible light to total solar energy transmittance LSG 可见光透射比与太阳能总透射比的比值。
4测定条件 4.1试样 4.1.1 单层玻璃可直接作为试样，切制出试样或采用同材质玻璃的切片。 4.1.2 多层窗玻璃组件的试样，可分别切制单片或采用同材质单片玻璃的切片。 4.1.3 试样在测定过程中应保持清洁。 4.2 仪器 4.2.1 测定所使用的分光光度计、傅立叶红外光谱仪等仪器的测量波长范围、波长间隔应满足本标准中各参数的波长范围、波长间隔的要求。 4.2.2测定所使用的仪器在测量过程中，照明光束的光轴与试样表面法线的夹角不超过10°，照明光束中任一光线与光轴的夹角不超过5°。 4.2.3测定漫射试样或试样含有漫射组件时，测量透射比和反射比的仪器应配备积分球。 4.2.4测定试样透射比，应包含试样各玻璃表面多次反射而出射的透射光部分。 4.2.5测定试样反射比，应包含试样各玻璃表面多次反射而出射的反射光部分。 4.2.6 仪器测量透射比和反射比的准确度应在土1%内。 5各参数的测定 5.1 可见光透射比 5.1.1 可见光透射比计算方法
可见光透射比t、采用式(1)计算：
2
